AIG-301 系列

2 埠 Modbus 到 Azure 進階 IIoT 閘道器，配備 Arm® Cortex™-A7 雙核 1 GHz 處理器，Azure IoT Edge

moxa-aig-301-series-image-(1).jpg | Moxa
moxa-aig-301-series-image-1-(1).jpg | Moxa
moxa-aig-301-series-image-2-(1).jpg | Moxa
moxa-aig-301-series-image-3-(1).jpg | Moxa
moxa-aig-301-series-image-4-(1).jpg | Moxa
moxa-aig-301-series-image-5-(1).jpg | Moxa
moxa-aig-301-series-image-6-(1).jpg | Moxa

特色與優點

  • 支援通用 MQTT 用戶端
  • 支援 Azure/AWS cloud 使用內建裝置 SDK 的 MQTT 連接
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端
  • 支援 Azure IoT Edge
  • 支援使用 ThingsPro Proxy 實用程序輕鬆裝置開通
  • 提供堅固的 OTA 功能，以預防軟體升級時出現系統故障
  • 配備安全啟動以防止惡意軟體注入攻擊
  • -40°C 至 70°C 操作溫度範圍
  • LTE Cat.提供 4 種美國、歐盟和亞太地區型號

認證

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

AIG-301 系列進階 IIoT 閘道器為工業 IoT 應用設計，尤其適用在艱困的操作環境中分散式和無人值守的站點。閘道器實施 Modbus RTU/TCP 主控裝置/用戶端通訊協定，可有助您輕鬆從 Modbus 裝置收集資料。此外，Azure IoT Edge 軟體已預先下載並與 AIG-301 完全整合，藉由使用 Azure 雲端解決方案達到輕鬆、可靠且安全的感測器到雲端連接，以完成資料擷取和裝置管理。通過使用 ThingsPro Proxy 實用程序，裝置開通過程比過往都更為容易。多虧於強大的 OTA 功能，再也無須擔心軟體升級過程中出現系統故障。啟用安全啟動功能，尤其是在啟動過程，您可預防惡意軟體攻擊。



外觀

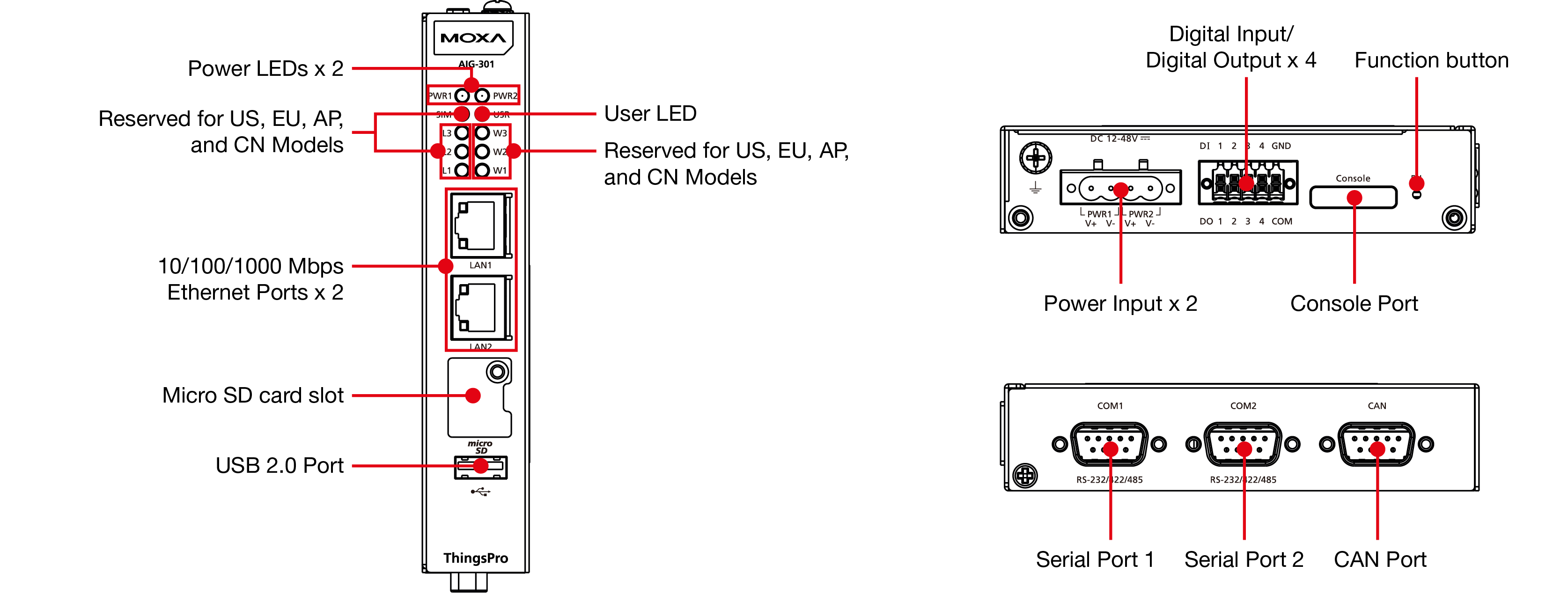

AIG-301-T-AZU-LX

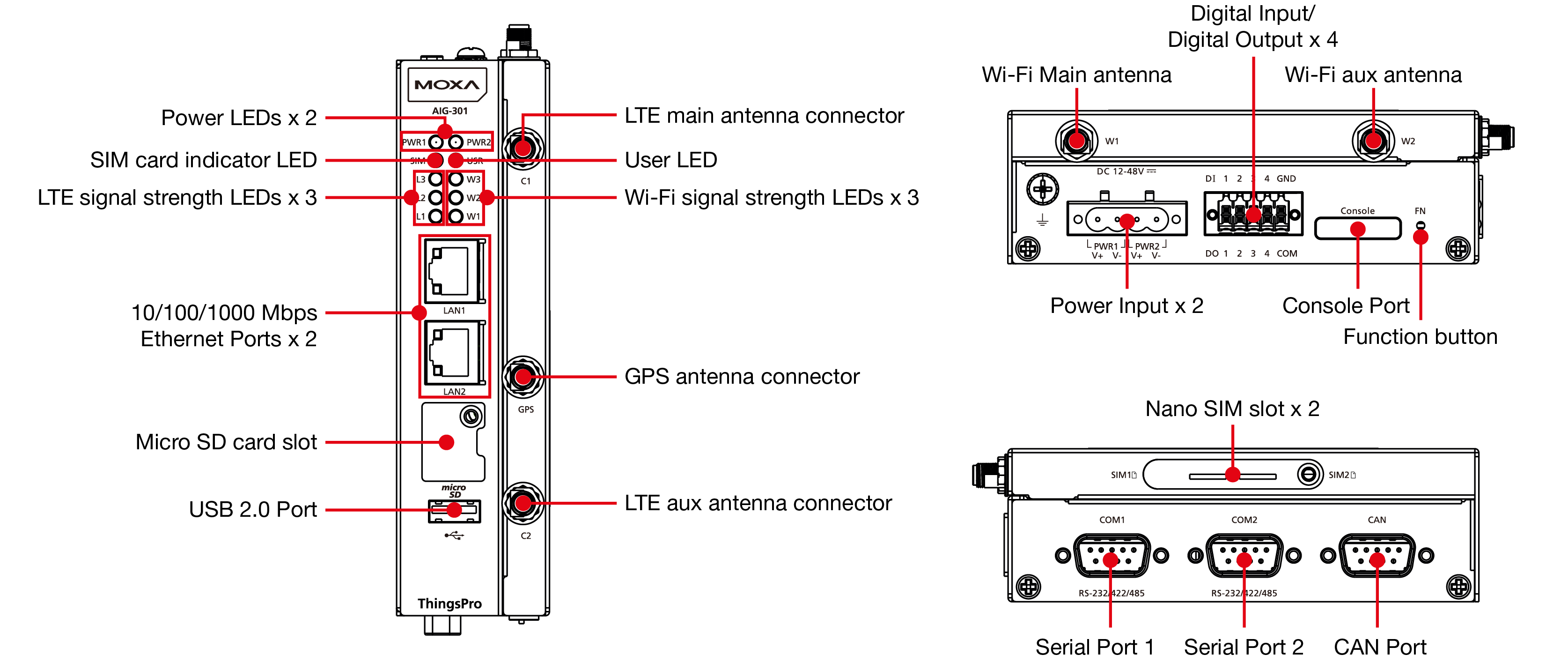

AIG-301 美國、歐盟、亞太和中國型號



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • DRAM

    2 GB DDR3L

  • Storage Pre-installed

    16 GB eMMC

  • Pre-installed OS

    Moxa Industrial Linux (Debian 9, Kernel 4.4)

  • No. of Tags Supported

    2048

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    RP-SMA x 2
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Cellular Antenna Connector

    SMA x 2
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • GPS Antenna Connector

    SMA x 1 (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Expansion Slots

    AIG-301-CN-AZU-LX/T-CN-AZU-LX: mPCIe slot x 2
    All Other Models: mPCIe slot x 1

  • Buttons

    Reset button
    Reset to factory default

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Number of SIMs

    2

  • SIM Format

    Nano
    (excluding AIG-301-AZU-LX/T-AZU-LX models)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • Industrial Protocols

    Modbus TCP Client (Master)
    Generic MQTT
    Azure IoT Device
    AWS IoT Core
    Azure IoT Edge
    OPC UA Server
    Sparkplug B Client

  • Configuration Options

    Web Console (HTTP/HTTPS)
    ThingsPro Proxy Utility

  • Time Management

    NTP Server/Client
    GPS

  • Console Port

    1 x 4-pin header

  • No. of Ports

    2

  • Connector

    DB9 male

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Flow Control

    ADDC (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    10 to 1000 kbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Isolation

    2 kV (built-in)

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Wet contact (NPN)
    Dry contact

  • Dry Contact

    Off: open
    On: short to GND

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Isolation

    3K VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC
    nominal, open collector to 30 VDC

  • Cellular Standards

    LTE Cat. 4

  • Band Options (US)

    LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 13
    (700 MHz) / LTE Band 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    Carrier Approval: Verizon, AT&T

  • Band Options (EU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Band Option (APAC)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Receiver Types

    GPS/GLONASS/Galileo
    State-of-the-art GNSS solution

  • Accuracy

    Position: 2.0 m @CEP50

  • Acquisition

    Aided starts: 1.1 sec
    Cold starts: 29.94 sec

  • Sensitivity

    Cold starts: -145 dBm
    Tracking: -160 dBm

  • Time Pulse

    0.25 Hz to 10 MHz

  • System

    Power x 2
    User x 1
    SIM card indicator x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Wireless Signal Strength

    Cellular/Wi-Fi x 6

  • Versions Supported

    v1.4.10

  • Authentication Methods

    Manual / Connection String
    DPS / TPM
    DPS / Symmetric Encryption
    DPS / X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Azure Module Twin

    Device Configuration

  • Moxa Functions

    Custom Payload
    Message Group

  • Versions Supported

    v2.2

  • Node Commands (NCMD)

    Next Broker
    Reboot
    Rebirth

  • Moxa Functions

    Store and Forward
    Custom Payload

  • No. of Client Connections

    10

  • Security

    Sign and encrypt with policies Basic128Rsa15, Basic256, and Basic256Sha256

  • User Authentication and Authorization

    Username/password

  • Supported Profiles

    OPC UA v1.02

  • No. of Supported Tags

    1024

  • Versions Supported

    v3.1.1
    v3.1

  • QoS Levels

    0, 1, 2

  • Authentication Methods

    Username and password

  • Secure Transmission

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Native Capabilities

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

  • Connection Protocols Supported

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Authentication Methods

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • QoS Levels

    0,1

  • Authentication Methods

    X.509 Certificate
    Private Key
    Trusted Root CA

  • Native Capabilities

    Keep Alive

  • Moxa Functions

    Store and Forward
    Custom Payload

  • Commands Invokable Via Jobs

    Reboot
    Software Upgrade
    Remote API Invocation

  • Mode

    Master

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    256 per port

  • Max. No of Connected Devices

    62

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    64

  • Max. No. of Commands

    2048

  • No. of Power Inputs

    Redundant dual inputs

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    4-pin terminal block

  • Power Consumption

    AIG-301-AZU-LX/T-AZU-LX: 4.8 W
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 6.0 W
    All Other Models: 8.4 W

  • Input Current

    AIG-301-AZU-LX/T-AZU-LX: 0.4 A @ 12 VDC
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 0.5 A @ 12 VDC
    All Other Models: 0.7 A @ 12 VDC

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Housing

    Metal
    SECC

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • IP Rating

    IP30

  • Weight

    AIG-301-AZU-LX/T-AZU-LX: 560 g (1.23 lb)
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 745 g (1.64 lb)
    All Other Models: 750 g (1.65 lb)

  • Dimensions

    AIG-301-AZU-LX/T-AZU-LX: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)
    All Other Models: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)

  • Operating Temperature

    Standard Temp. Models:
    AIG-301-US-AZU-LX, AIG-301-EU-AZU-LX, AIG-301-APAZULX, AIG-301-CN-AZU-LX: -20 to 70°C (-4 to 158°F)
    AIG-301-AZU-LX: -20 to 85°C (-4 to 185°F)
    Wide Temp. Models:
    AIG-301-T-US-AZU-LX, AIG-301-T-EU-AZU-LX, AIG- 301-TAPAZU-LX, AIG-301-T-CN-AZU-LX: -40 to 70°C (-40 to 158°F))
    AIG-301-T-AZU-LX: –40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5 to 500 Hz, 1 hr per axis (without USB devices attached)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 62368-1
    EN 62368-1

  • Carrier Approvals

    AT&T
    Verizon
    NCC

  • Green Product

    RoHS, CRoHS, WEEE

  • Hazardous Locations

    Class I Division 2, ATEX

  • Time

    AIG-301-AZU-LX/T-AZU-LX: 794,092 hrs
    AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX, AIG-301-AP-AZU-LX/T-AP-AZU-LX: 683,818 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
