CA-114 系列

4 埠 RS-232/422/485 PC/104 模組

moxa-ca-114-series-image-1-(1).jpg | Moxa

特色與優點

快速資料傳輸，最高傳輸率達 921.6 Kbps
晶片內建軟體流量控制
可利用 Jumper 和 DIP 開關來選取 IRQ 和 I/O 設定
內建 Tx 和 Rx LED 顯示燈，可監看每個串列埠的狀態
支援 Windows CE 5.0 和 Windows XP Embedded 作業系統
提供寬溫版本，適合 -40 至 85°C 的作業環境

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

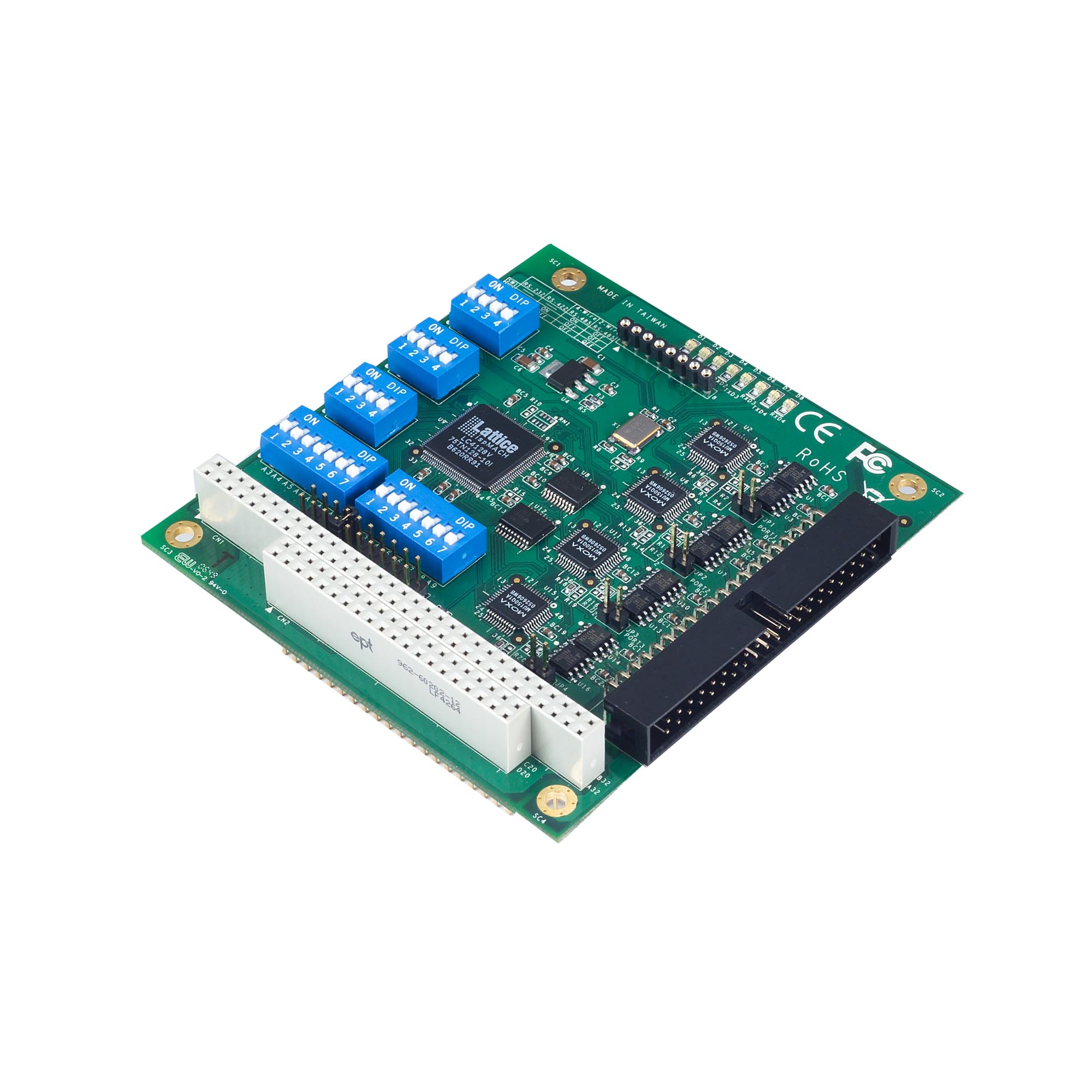

CA-114 PC/104 模組具備 4 個 RS-232/422//485 連接埠，為可靠、高效能的多埠串列通訊解決方案，能夠與支援 PC/104 擴充介面的 PC/104 CPU 板搭配使用。並可選購 DB9 和 DB25 連接線來連接串列裝置，CA-104 支援眾多作業系統，更使其成為多種應用的理想模組。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Comm. Controller

16C550C or compatible x 4
Bus

PC/104 bus
Connector

40-pin box header
DIP Switches

I/O base address, Interrupt vector, Serial interface
IRQ

3, 4, 5, 6, 7, 9, 10, 11, 12, 15 (shared for all ports)
FIFO

64 bytes
Max. No. of Boards per PC

8
No. of Ports

4
Serial Standards

RS-232, RS-422, RS-485
Baudrate

50 bps to 921.6 kbps
Data Bits

5, 6, 7, 8
Stop Bits

1, 1.5, 2
Parity

None, Even, Odd, Space, Mark
Flow Control

None, RTS/CTS, XON/XOFF

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND

Windows Drivers

DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Drivers

Linux kernel 2.4.x, Linux kernel 2.6.x

Input Current

305 mA @ 5 VDC
Input Voltage

5 VDC

Dimensions

90 x 96 mm (3.54 x 3.78 in)

LED Indicators

Built-in Tx, Rx LEDs for each port

Operating Temperature

CA-114: 0 to 55°C (32 to 131°F)
CA-114-T: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing

IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
IEC 60068-2-14
Vibration

IEC 60068-2-6

Green Product

RoHS, CRoHS, WEEE

Time

630,997 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Driver for CA-100 Series (DOS) 618.6 KB	驅動程式	E3305377013E7420198BD39F73130852986C8FCD819A5EB5D4A0C3B5B4710A99739DAD4A97355A2F928B9291CBD43E7F46796D3F2D787FB2176B7F178864A62D SHA-512	v1.1	DOS	2021年11月23日 2021年11月23日版本說明
Driver for Windows (Windows 7 2008 R2 or later) 1.9 MB	驅動程式	A5491115542EB4DA0C6DA447745652905DD43F48AF2DE8E53A1F2D3A4DCE3469553A853D9A9893D4F8D9E5DF66186718A29F632FED753A40F4F4FE07F98CBA26 SHA-512	v3.0	Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2020年5月18日 2020年5月18日版本說明
Driver for Linux kernel 2.x.x 161.3 KB	驅動程式	F4559C940BBC57183A2561CDF1CF972169B724C2FEE7BE017E84413BB67D80E6E60EE4F47BD6F1ABB630874CB2243FEA7D738447D8E2645D1C409FF07A5C24BB SHA-512	v2.0	Linux Kernel 2.6.x	2019年12月31日 2019年12月31日版本說明
Driver for Linux kernel 3.x.x 161.1 KB	驅動程式	6B0982AC36867C97B25028040BEEAD6BE78EE8236DF631D1C37D1777624340A7A5D15349E5C90C0CEECAD3FA846489D2B92C31FA28F79A81E2DD143230CDE77C SHA-512	v3.0	Linux Kernel 3.x	2019年12月31日 2019年12月31日版本說明
Driver for CA-114 Series (Windows XP, 2008 or earlier) 791.1 KB	驅動程式	D2CA6A5DE5D8FBF48D975FDD0355042E387291516C8E4878F5C4AAA7013588C9B3E0A813ED034CCDFF71AC4D510469320821997660E855637733924EA7006B58 SHA-512	v1.24	Windows 2000 Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2017年10月18日 2017年10月18日版本說明
PComm Lite - Serial Communication Tool for Windows 1.6 MB	工具程式	1033555948012595FB0D4A9EA4949CBEA7E5CE0585383E772935016CA2F171990DB5A10EE0732372AD9293152C6B634DBFA96F19D9EA2B7516845214DF61312E SHA-512	v1.6	Windows 2000 Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2012年5月14日 2012年5月14日版本說明
Driver for CA-114 Series (Windows ME or prior) 341.1 KB	驅動程式	7D9991ABF767144F770B57DA58427475E15642CC1CAB587BC31473EFFE732C8F9CB7AD139CD2BA9B1E063047D80B8B5CA313FEEAFC9A76E39077F8C22F6FCF08 SHA-512	v5.11	Windows 95 Windows 98 Windows 98 SE Windows ME	2010年7月12日 2010年7月12日版本說明
Driver for CA-114 Series (UnixWare 2.1) 270.0 KB	驅動程式	8556CDFAC016BD1554D69EDE7B9F1A51C2D0A64C5AA7A1437E241AAC4C87B245045F91EE9D35DE0D7B33D0D6B52DC43BDB20D7B0190E61F7ED6345D9E824DFED SHA-512	v1.7	SCO UnixWare 2.x	2010年7月12日 2010年7月12日版本說明
Viewcom 434.6 KB	工具程式	F39C3819891A1E22A39BD3BADAED24A75C0C7E1028A3F64C6F7DEB40DCEACBE04F5CD8007755B1AC552211A37CE3CA339C1430B6DC0C4075E0E7BB166A383E81 SHA-512	v1.0	Windows 2000 Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2010年7月11日 2010年7月11日版本說明
Driver for CA-114 Series (Windows 95/98) 288.0 KB	驅動程式	CECA4C44F1A8F7DBD4BDD1493059D8ABD807F6DB2FFA233F3D11707E726D74F484650A34DBBB2BD67D75043AF29FDB241BC85988C82EA123FF40CB3B2B046876 SHA-512	v1.1	Windows 95 Windows 98	2010年7月11日 2010年7月11日版本說明
Driver for CA-114 Series (WinNT) 141.1 KB	驅動程式	E617A48D7573878F3CD0CB0D856DDDA87E31602A9A9DD6025FB6AB248950D19ADFA73173BAE364192D418DB41E49F39552A08A065D8BF2B5CB98C4996334B4EC SHA-512	v1.1	Windows NT	2010年7月11日 2010年7月11日版本說明
Driver for CA-114 Series (WinCE 6) 280.9 KB	驅動程式	26505A0B95BFF275743BC53BE97FCE498A925949F5093FFE4E2804A1E295BAC15935E306E759D6E7114CA8CEFFC256D2FF6D3AC2F6459961900C03FC6ED3F9BC SHA-512	v1.0	Windows CE 6.0	2010年7月11日 2010年7月11日版本說明
Driver for CA-114 Series (Windows) 105.5 KB	驅動程式	A3D339A23BCFCD05FB094D874D86914DEBCAE4D7F39FF7ABD182674AA13CB169131DD774640CC1614ACCC5E278887014173AFC1E1AD375948B4B3A0539C8CDF0 SHA-512	v1.2	Windows 2000 Windows Server 2003 Windows Vista Windows XP	2009年8月25日 2009年8月25日版本說明
Driver for CA-114 Series (WinCE 5) 300.1 KB	驅動程式	D78C1B2D6AB2C2F05DE403E30EEB07A944D7A9927E83280F3185DDBD7B3314596C882C8F75A0DED59F6541CDEFCF343DAC0E8403E2020D0E5C20204C053E5737 SHA-512	v1.1	Windows CE 5.0	2009年4月6日 2009年4月6日版本說明
Driver for CA-114 Series (FreeBSD) 25.6 KB	驅動程式	F294F6F69B6E7447019FD6C949E5FCB9FC174B2BA806E2E850A4EE868AB1456AFC9FF3D39D7894DD2FB6D0063247175B5DC7B61F0E0B7D861F9DF57EA628C774 SHA-512	v1.0	FreeBSD 4.x FreeBSD 5.x	2008年7月7日 2008年7月7日版本說明

支援文件

名稱	類型	語言	版本	發布日期
Declaration of Conformity for CA-114 Series 300.5 KB	聲明書	英文	v1.1	2024年1月11日 2024年1月11日
CA-114 系列產品資料表 2.1 MB	產品資料表	中文	v1.3	2021年9月16日 2021年9月16日
QIG for CA Series for PC/104 and CB Series for PC/104-Plus 323.1 KB	QIG	英文	v1.3	2021年5月19日 2021年5月19日
Manual for CA-114 Series 6.8 MB	使用者手冊	英文	v8.2	2019年12月31日 2019年12月31日

	比較 CA-114	比較 CA-114-T
Serial Bus	PC/104	PC/104
Serial Standards	RS-232/422/485	RS-232/422/485
No. of Serial Ports	4	4
Operating Temp.	0 to 55°C	-40 to 85°C
