CB-134I 系列

4埠 RS-422/485 Pc/104-plus 串列通信模組,內建光電隔離保護

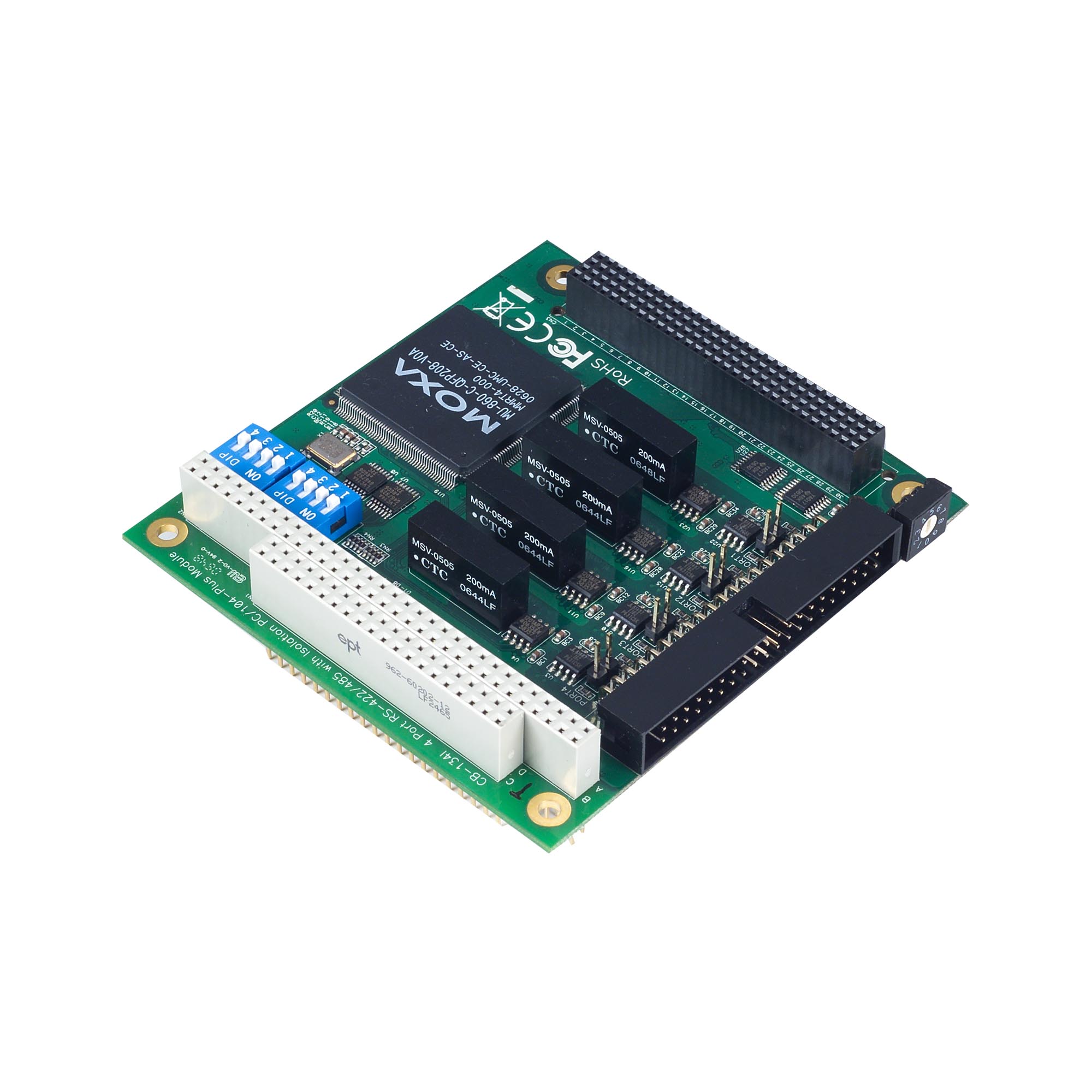

moxa-cb-134i-series-image-1-(1).jpg | Moxa

特色與優點

  • 快速資料傳輸,最高傳輸率達 921.6 Kbps
  • 晶片內建軟硬體流量控制
  • 可利用 DIP 開關來設定串列介面
  • 內建 Tx 和 Rx LED 顯示燈,可監看每個串列埠的狀態
  • 支援 Windows XP/Vista 7、Windows CE 5.0/6.0 和 Windows XP Embedded 作業系統
  • 提供寬溫版本,適合 -40 至 85°C 的作業環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CB-134I PC/104-Plus 模組具備 4 個 RS-422/485 連接埠,能夠與支援 PC/104-Plus 擴充介面的 PC/104-Plus CPU 板搭配使用。並可選購 DB9 和 DB25 連接線來連接串列裝置,CB-114 支援眾多作業系統,更使其成為多種應用的理想模組。CB-134I 模組可用在 PC/104-Plus (PCI) 匯流排上,提供一個可靠、高效能的多埠串列通訊解決方案。

  • Comm. Controller

    16C550C or compatible x 4

  • Bus

    PC/104 plus bus

  • Connector

    40-pin box header

  • DIP Switches

    Serial interface

  • Max. No. of Boards per PC

    8

  • IRQ

    Assigned by BIOS

  • I/O Address

    Assigned by BIOS

  • FIFO

    128 bytes

  • No. of Ports

    4

  • Serial Standards

    RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x

  • UNIX Drivers

    QNX 6, Solaris 10, UnixWare 7

  • Input Current

    153 mA @ 5 VDC

  • Input Voltage

    5 VDC

  • Dimensions

    90 x 96 mm (3.54 x 3.78 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    CB-134I: 0 to 55°C (32 to 131°F)
    CB-134I-T: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3
    IEC 60068-2-14

  • Safety

    EN 60950-1,
    UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    403,631 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
驅動程式
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 版本說明
Driver for CB-134I Series (Windows XP, 2008 or earlier)
791.1 KB
驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月18日 2017年10月18日 版本說明
Driver for CB-134I Series (DOS)
634.2 KB
驅動程式
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 版本說明
Driver for CB-134I Series (Windows ME or prior)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 版本說明
Driver for CB-134I Series (Windows 95/98)
288.0 KB
驅動程式
SHA-512
v1.1
  • Windows 95
  • Windows 98
2010年7月11日 2010年7月11日 版本說明
Driver for CB-134I Series (WinNT)
141.1 KB
驅動程式
SHA-512
v1.1
  • Windows NT
2010年7月11日 2010年7月11日 版本說明
Driver for CB-134I Series (WinCE 6)
280.9 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 版本說明
Viewcom
434.6 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 版本說明
Driver for CB-134I Series (Windows)
105.5 KB
驅動程式
SHA-512
v1.2
  • Windows 2000
  • Windows Server 2003
  • Windows Vista
  • Windows XP
2009年8月25日 2009年8月25日 版本說明
Driver for CB-134I Series (WinCE 5)
300.1 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2009年4月6日 2009年4月6日 版本說明
Driver for CB-134I Series (FreeBSD)
25.6 KB
驅動程式
SHA-512
v1.0
  • FreeBSD 4.x
  • FreeBSD 5.x
2008年7月7日 2008年7月7日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Declaration of Conformity for CB-134I Series
275.3 KB
聲明書 英文 v1.0 2024年3月4日 2024年3月4日
QIG for CA Series for PC/104 and CB Series for PC/104-Plus
323.1 KB
QIG 英文 v1.3 2021年5月19日 2021年5月19日
CB-134I 系列產品資料表
2.0 MB
產品資料表 中文 v1.1 2020年3月17日 2020年3月17日
Manual for CB-134I Series
6.8 MB
使用者手冊 英文 v8.2 2019年12月31日 2019年12月31日

可供選擇的機型 (2)

顯示圖片
moxa-cb-134i-image.jpg | MoxaCB-134Imoxa-cb-134i-t-image.jpg | MoxaCB-134I-T
Serial BusPC/104-PlusPC/104-Plus
Serial StandardsRS-422/485RS-422/485
No. of Serial Ports44
Serial Isolation Protection2 kV2 kV
Operating Temp.0 to 55°C-40 to 85°C
