CP-102E/102EL 系列

雙埠 RS-232 PCI Express 擴充卡

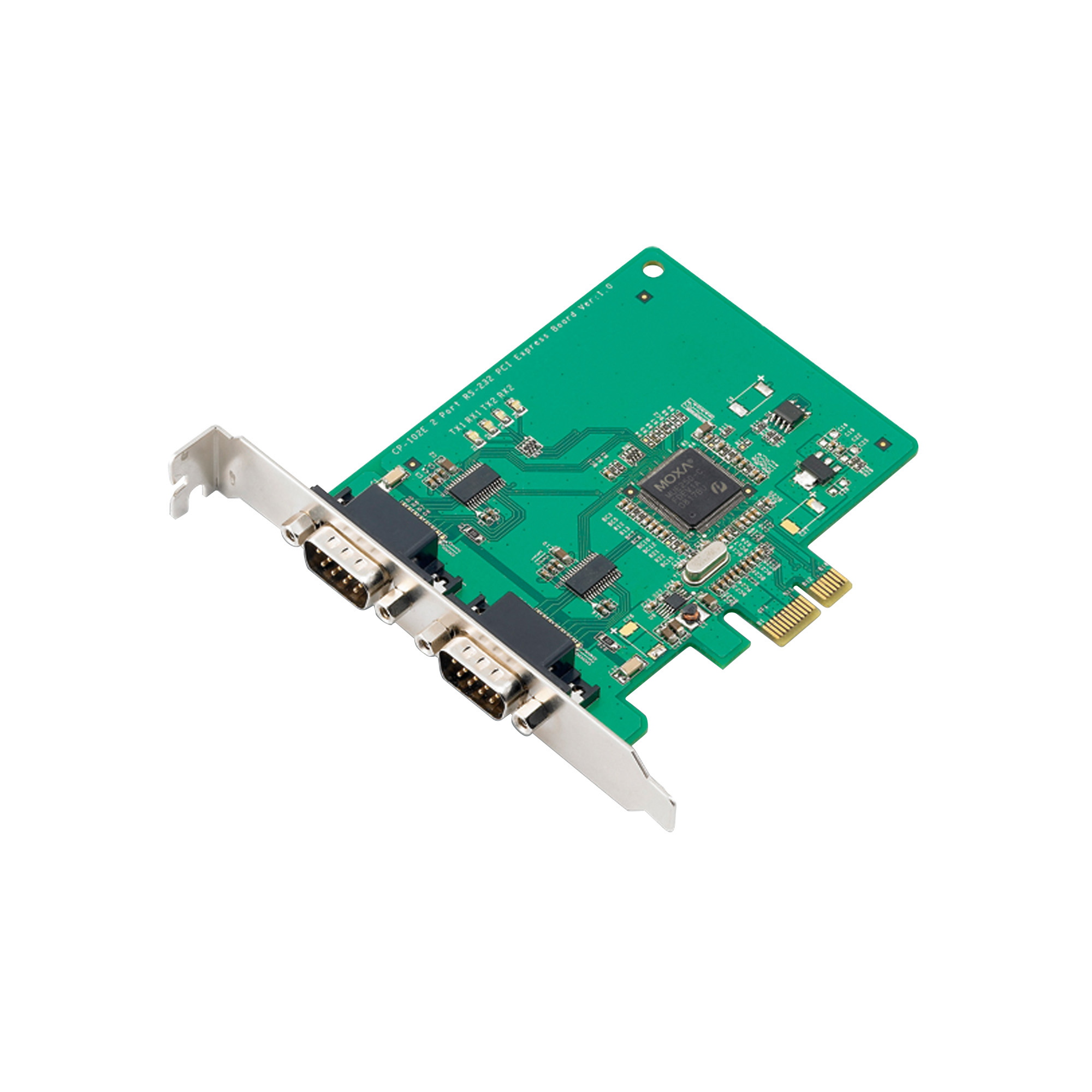

moxa-cp-102e-102el-series-image-1-(1).jpg | Moxa

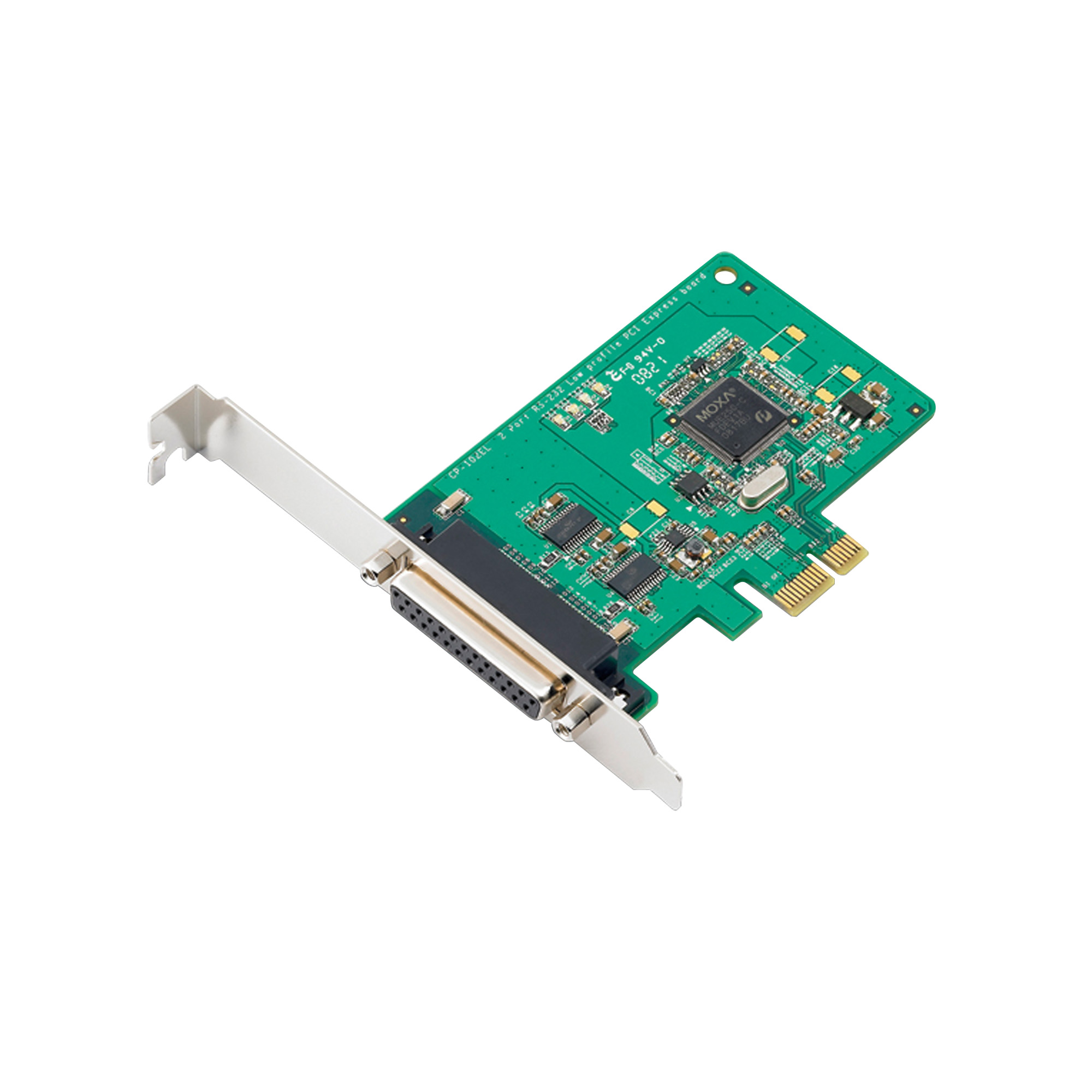

moxa-cp-102e-102el-series-image-2-(1).jpg | Moxa

特色與優點

  • 符合 PCI Express 1.0 規格
  • 最高 921.6 kbps,可快速傳輸資料
  • 128 位元組 FIFO 和晶片上的 H/W、S/W 流量控制
  • Low profile 外型規格,適合小型電腦
  • 提供多種作業系統的驅動程式選擇,包括 Windows、Linux 和 UNIX
  • 內建 LED 與管理軟體,可輕鬆維護

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-102E 和 Low profile CP-102EL 是雙埠 PCI Express 擴充卡,專為 POS 和自動櫃台機應用所設計。Moxa 的 PCI Express 擴充卡是工程師和系統整合 商的首選,特別是因為擴充卡支援許多不同作業系統,包括 Windows、Linux 和 UNIX。CP-102E/EL 的 2 個 RS-232 序列埠支援快速 921.6 kbps 傳輸速 率,並提供完整的數據機控制訊號,確保與各種序列周邊設備相容。此外,擴充卡的 x 1 等級可讓它們安裝在任何 PCI Express 插槽中。

較小外型規格

CP-102EL 是 Low profile 擴充卡,可與任何 PCI Express 插槽相容。CP-102EL 只需 3.3 VDC 電源供應器,這表示擴充卡適用於任何主機電腦,範圍從嵌入式到標準尺寸的個人電腦。

適用於 Windows、Linux 和 UNIX 的驅動程式

Moxa 持續支援各種作業系統,CP-102E/EL 擴充卡也不例外。所有 Moxa 主機板均提供可靠的 Windows 和 Linux 驅動程式,也支援嵌入式整合其他作業系統(例如 WEPOS)。

  • Comm.Controller

    MU860 (16C550C compatible)

  • Bus

    PCI Express 1.0

  • Connector

    CP-102E: 2 x DB9 male
    CP-102EL: DB25 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Input Current

    CP-102E: 520 mA @ 3.3 VDC
    CP-102EL-DB9M: 552 mA @ 3.3 VDC

  • Dimensions

    CP-102E: 85.04 x 100 mm (3.35 x 3.94 in)
    CP-102EL-DB9M: 67.21 x 100 mm (2.65 x 3.94 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CP-102E: CISPR 32, FCC Part 15B Class A
    CP-102EL-DB9M: CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    4,947,552 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 版本說明
Driver for CP-102E/102EL Series (Windows 2008 or earlier)
791.1 KB
驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 版本說明
Driver for CP-102E/102EL Series (DOS)
627.5 KB
驅動程式
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 版本說明
Driver for CP-102E/102EL Series (SCO 5)
649.5 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 版本說明
Driver for CP-102E/102EL Series (SCO 6)
322.0 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 版本說明
Driver for CP-102E/102EL Series (Sun Solaris)
118.0 KB
驅動程式
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 版本說明
Driver for CP-102E/102EL Series (UnixWare)
330.0 KB
驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 版本說明
Viewcom
434.6 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月12日 2010年7月12日 版本說明
Driver for CP-102E/102EL Series (Windows ME or prior)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 版本說明
Driver for CP-102E/102EL Series (WinCE 5)
370.8 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-102E/102EL Series (WinCE 6)
280.7 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-102E/102EL Series (WinNT)
193.5 KB
驅動程式
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 版本說明
Driver for CP-102E/102EL Series (UnixWare 2.1)
270.0 KB
驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 版本說明
Driver for CP-102E/102EL Series (QNX6)
120.8 KB
驅動程式
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-102E/102EL Series (FreeBSD)
33.0 KB
驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-102E/102EL Series (WinXP Embedded)
289.1 KB
驅動程式
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Manual for Multiport Serial PCI Express Boards
16.1 MB
使用者手冊 英文 v12.1 2022年9月16日 2022年9月16日
QIG for PCI Express Multiport Serial Board Series
193.0 KB
QIG 英文 v2.2 2021年5月19日 2021年5月19日
CP-102E/102EL 系列產品資料表
3.3 MB
產品資料表 中文 v1.3 2020年7月22日 2020年7月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
41.1 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
42.8 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
