CP-102U/102UL 系列

雙埠 RS-232 Universal PCI 串列擴充卡

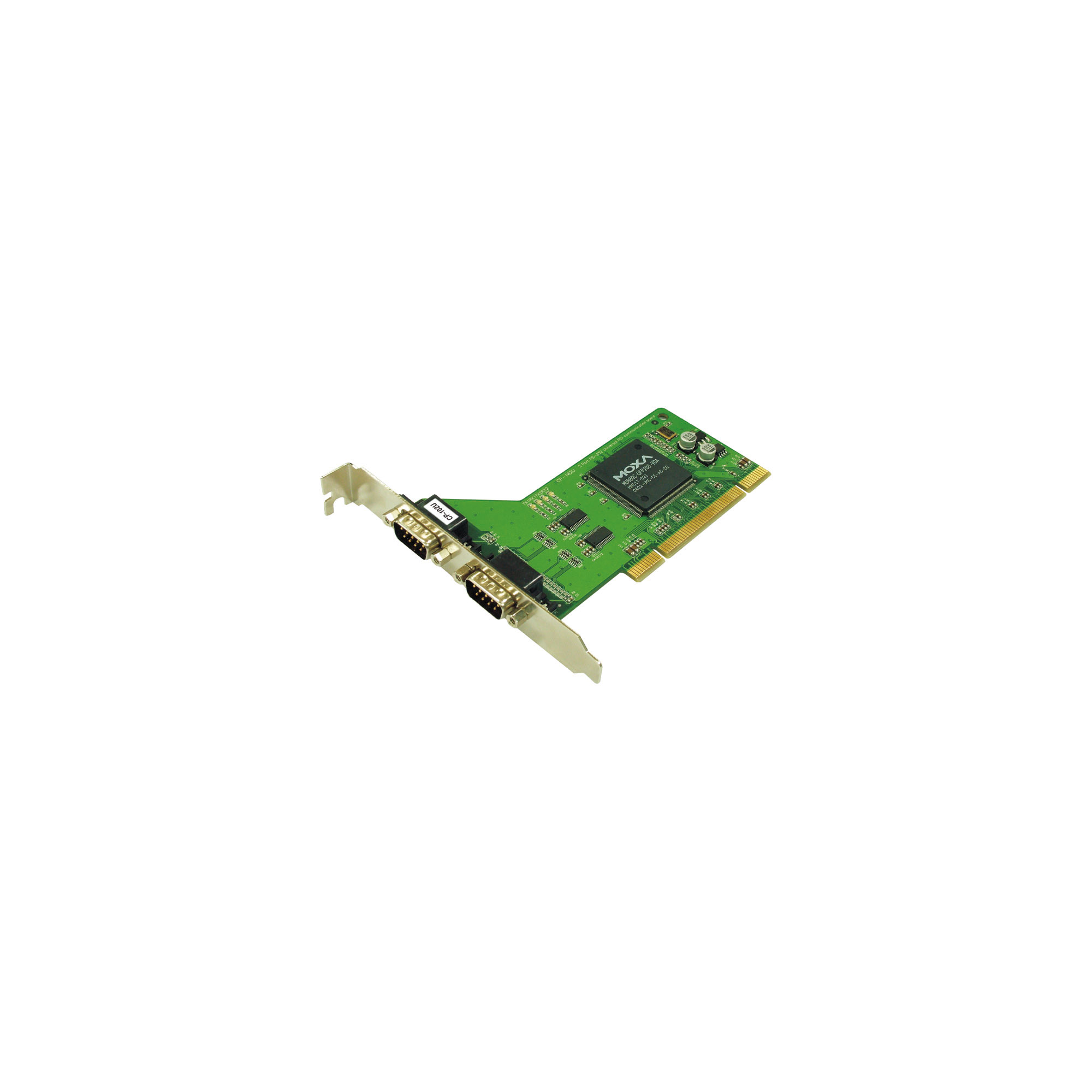

moxa-cp-102u-102ul-series-image-1-(1).jpg | Moxa

特色與優點

  • 超過 800 kbps 的優異資料傳輸量
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 與 3.3/5 V PCI 和 PCI-X 相容
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • MD1 low-profile 外型規格 (CP-102UL) 適合小型電腦
  • 提供寬溫版本，適合 -40 至 85°C 的作業環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-102U 和 CP-102UL 是雙埠 universal PCI ，專為 POS 和 ATM 應用所設計。它們專為工程師和系統整合商設計，可支援許多不同作業系統，包括 Windows、Linux，甚至 UNIX。此外，每個 RS-232 串列埠可支援高達 921.6 kbps 速率。CP-102U 和 CP-102UL 具有完整的數據機控制訊號，可確保與多種串列周邊設備相容，同時搭配 3.3 V 和 5 V PCI 匯流排使用，因此可以將擴充卡安裝在幾乎任何電腦上。



專為標準與小型電腦所設計

CP-102UL 是需要 5 VDC 電源供應器的 low-profile。其相容於 3.3 V 和 5 V PCI 匯流排，因此 CP-102UL 可以固定在小型電腦中。



頂級的串列效能

擁有 30 多年的串列擴充卡設計經驗，Moxa 現在專注於新的高效能串列資料傳輸晶片。Turbo Serial Engine™ 晶片為串列擴充卡提供 128 位元組 FIFO、晶片上硬體和軟體流量控制，以及突發資料模式。透過 Turbo Serial Engine™，Moxa 能夠提供先進的智慧型串列擴充卡，具有無與倫比的傳輸效能。



為 Windows、Linux 和 UNIX 提供的驅動程式

Moxa 持續支援各種作業系統，而 CP-102U/UL 擴充卡也不例外。所有 Moxa 主機板均提供可靠的 Windows 和 Linux/UNIX 驅動程式，也支援嵌入式整合許多作業系統（包含 WEPOS）。



  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    CP-102UL Series: DB25 female
    CP-102U Series: 2 x DB9 male

  • Max. No. of Boards per PC

    8

  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    93 mA @ 5 VDC

  • Dimensions

    CP-102U Series: 80 x 120 mm (3.15 x 4.72 in)
    CP-102UL Series: 64.5 x 120 mm (2.53 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    All models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

    CP-102UL Series:
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8

  • International Approval

    CP-102U: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-102U Series: 574,050 hrs
    CP-102UL Series: 576,401 hrs

  • Standards

    CP-102UL Series: Telcordia (Bellcore) Standard TR/SR
    CP-102U Series: MIL-HDBK-217F
