CP-104UL/104JU 系列

4 埠 RS-232 智慧型 Universal PCI 串列擴充卡

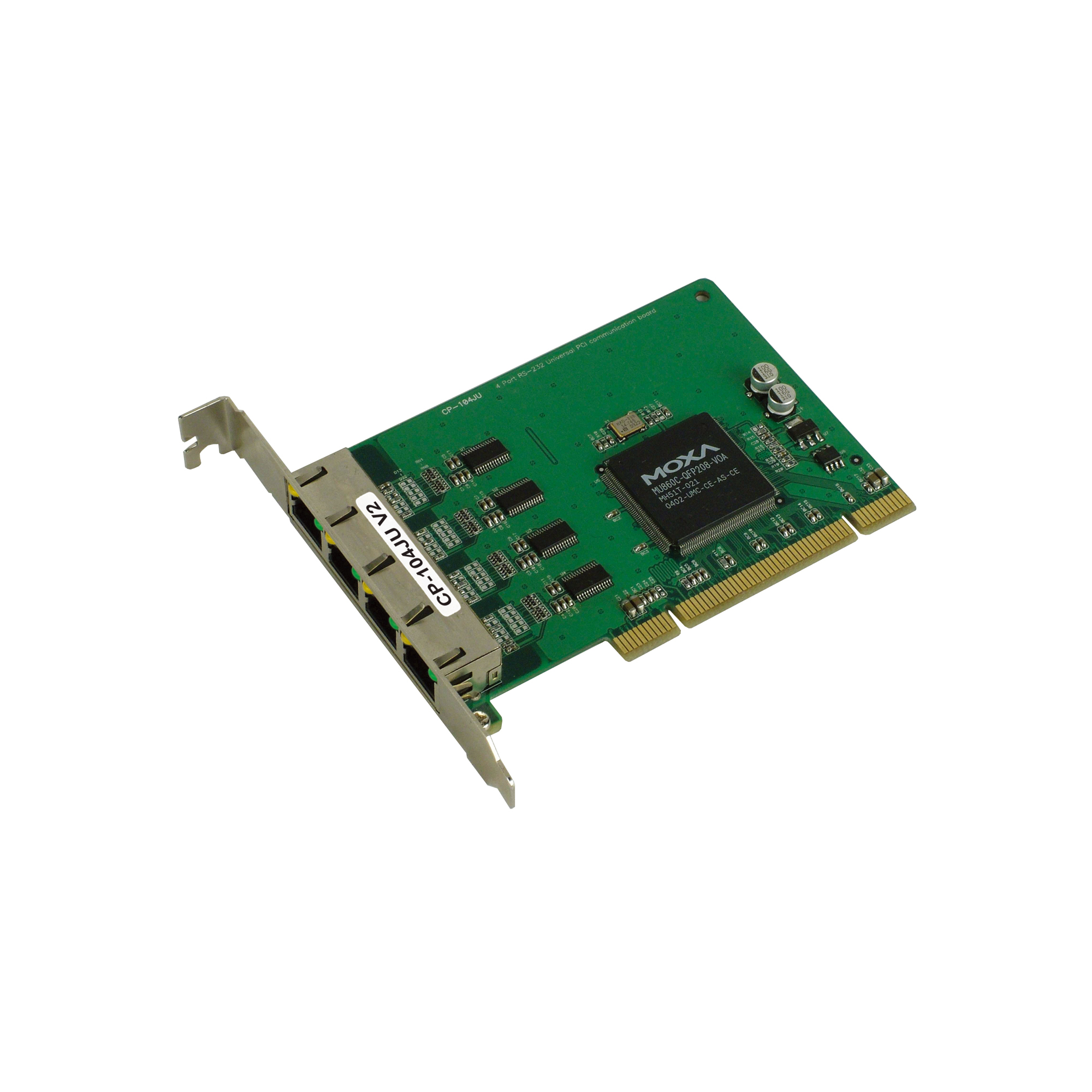

moxa-cp-104ul-104ju-series-image-1-(1).jpg | Moxa

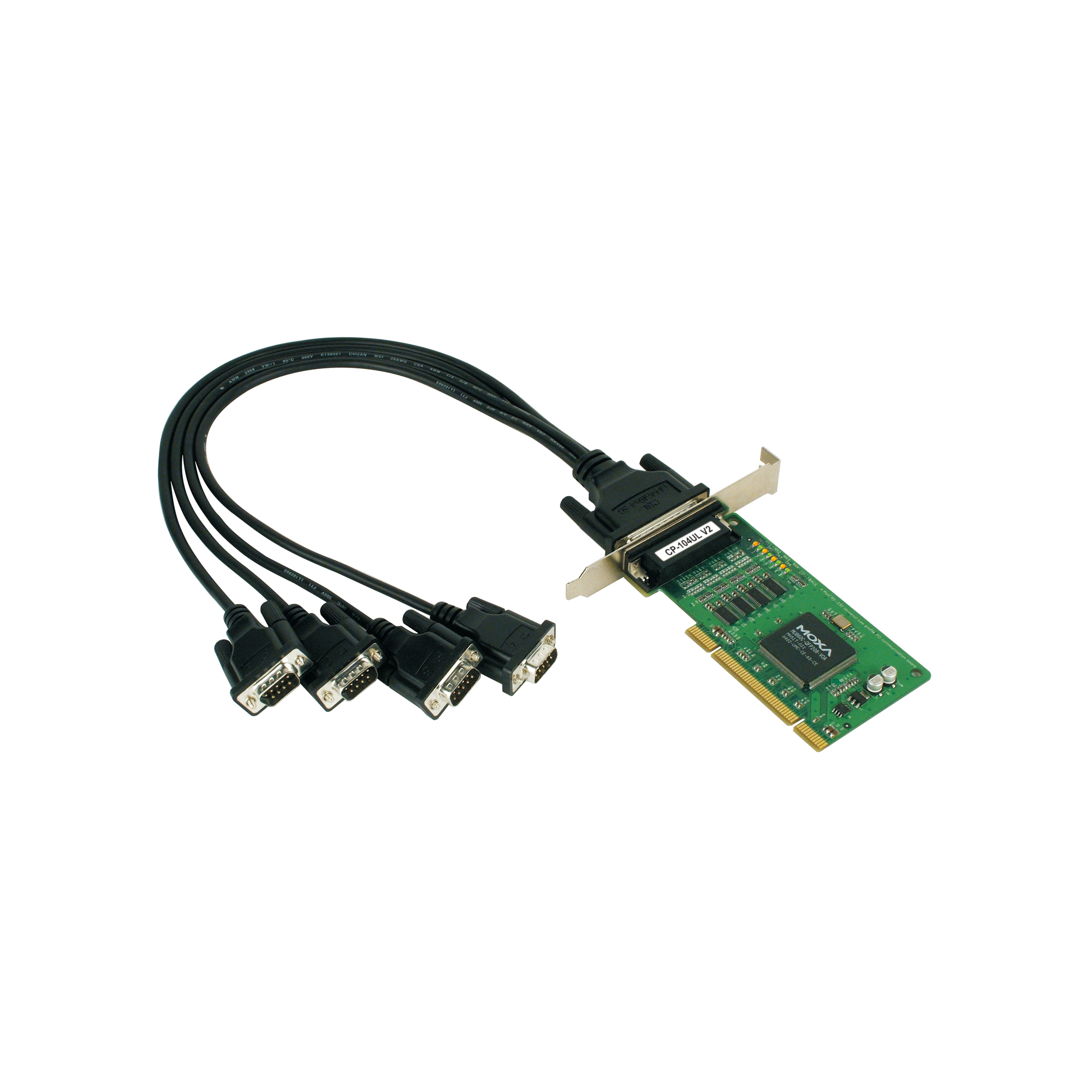

moxa-cp-104ul-104ju-series-image-2-(1).jpg | Moxa

特色與優點

  • 超過 800 kbps 數據傳輸量，可提供最高效能
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 與 3.3/5 V PCI 和 PCI-X 相容
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • 提供寬溫版本，適合 -40 至 85°C 的作業環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-104UL 和 CP-104JU 4 埠 Universal PCI 擴充卡專為 POS 和 ATM 應用所設計。它們是工程師和系統整合商的首選，並支援許多不同作業系統，包括 Windows、Linux，甚至 UNIX。此外，每個擴充卡的 RS-232 序列埠都支援快速 921.6 kbps 傳輸速率。CP-104UL 和 CP-104JU 提供完整的數據機控制訊號，以確保與多種序列周邊設備相容，同時搭配 3.3 V 和 5 V PCI 匯流排使用，因此可以將擴充卡安裝在幾乎任何可用的伺服器中。

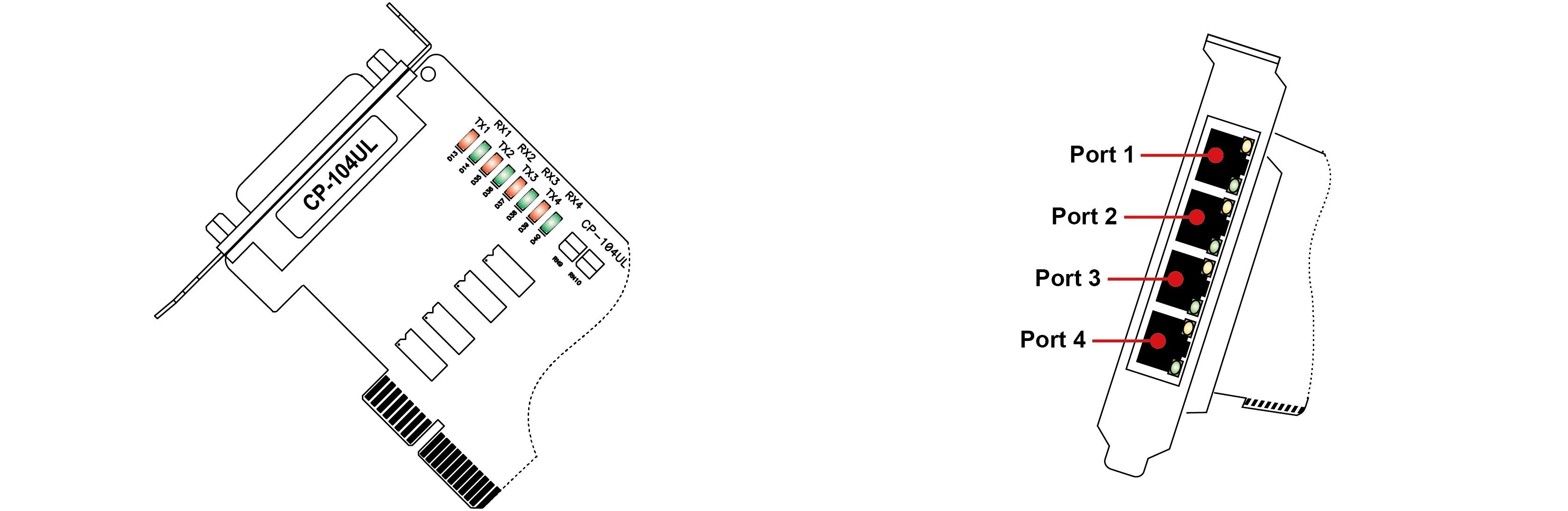

內建 LED



  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    CP-104UL Series: DB44 female
    CP-104JU Series: 4 x RJ45

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-104UL Series: 120 mA @ 5 VDC
    CP-104JU Series: 135 mA @ 5 VDC

  • Dimensions

    CP-104UL Series: 64.4 x 120 mm (2.53 x 4.72 in)
    CP-104JU Series: 83 x 120 mm (3.27 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    CP-104UL Series:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

    CP-104JU Series:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

  • International Approval

    CP-104UL-DB9M: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-104UL Series: 558,961 hrs
    CP-104JU Series: 571,627 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 版本說明
Driver for CP-104UL/104JU Series (Windows XP, 2008 or earlier)
759.9 KB 		驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月17日 2017年10月17日 版本說明
Driver for CP-104UL/104JU Series (DOS)
634.2 KB 		驅動程式
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 版本說明
Driver for CP-104UL/104JU Series (SCO 5)
649.5 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-104UL/104JU Series (SCO 6)
322.0 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-104UL/104JU Series (Sun Solaris)
118.0 KB 		驅動程式
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-104UL/104JU Series (UnixWare)
330.0 KB 		驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for CP-104UL/104JU Series (Windows ME or prior)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 版本說明
Viewcom
451.1 KB 		工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (UnixWare 2.1)
270.0 KB 		驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (WinCE 5)
370.8 KB 		驅動程式
SHA-512
v1.1
  • Windows CE 5.0
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (WinCE 6)
280.7 KB 		驅動程式
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (Windows 95/98)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (WinNT)
193.5 KB 		驅動程式
SHA-512
v5.11
  • Windows NT
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-104UL/104JU Series (QNX6)
120.8 KB 		驅動程式
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-104UL/104JU Series (FreeBSD)
33.0 KB 		驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-104UL/104JU Series (WinXP Embedded)
289.1 KB 		驅動程式
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-104JU Series
295.7 KB 		聲明書 英文 v1.0 2024年5月20日 2024年5月20日
Declaration of Conformity for CP-104UL Series
296.2 KB 		聲明書 英文 v1.0 2024年5月20日 2024年5月20日
CP-104UL/104JU 系列產品資料表
3.7 MB 		產品資料表 中文 v1.2 2021年9月22日 2021年9月22日
QIG for Universal PCI Smart Serial Board
301.8 KB 		QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-104UL/104JU Series
10.8 MB 		使用者手冊 英文 v12.1 2019年12月31日 2019年12月31日
QIG for CP-104UL/104JU Series
332.0 KB 		QIG 英文 v1.1 2019年12月31日 2019年12月31日
2D CAD for CP-104UL
1.3 MB 		2D CAD 英文 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB 		技術說明 英文 v1.0 2010年2月10日 2010年2月10日

可供選擇的機型 (5)

顯示圖片
比較
moxa-cp-104ju-image.jpg | MoxaCP-104JU
比較

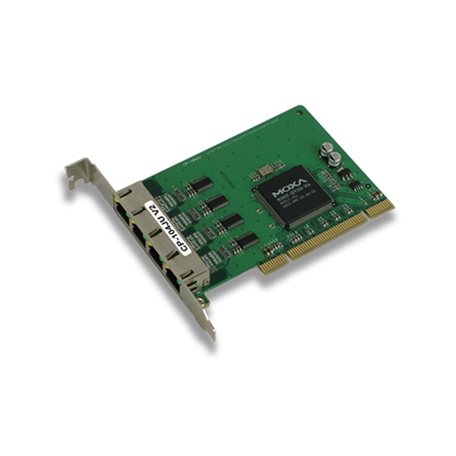

moxa-cp-104ju-t-image.jpg | MoxaCP-104JU-T
比較
moxa-cp-104ul-db9m-image.jpg | MoxaCP-104UL-DB9M
比較
moxa-cp-104ul-t-image.jpg | MoxaCP-104UL-T
Serial BusUniversal PCIUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports4444
Serial Connector8-pin RJ458-pin RJ45DB44 femaleDB44 female
Operating Temp.0 to 55°C-40 to 85°C0 to 55°C-40 to 85°C
Included Cable––CBL-M44M9x4-50–
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較

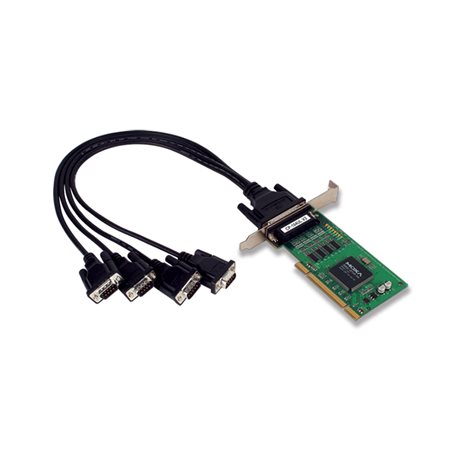

moxa-cp-104ul-db25m-image.jpg | MoxaCP-104UL-DB25M
Serial BusUniversal PCI
No. of Serial Ports4
Serial ConnectorDB44 female
Operating Temp.0 to 55°C
Included CableCBL-M44M25x4-50
加入詢價查看詢價明細
