CP-112N 系列

2 埠 RS-232/422/485 Mini PCI Express 串列擴充卡

moxa-cp-112n-series-image-(1).jpg | Moxa
moxa-cp-112n-series-image-1-(1).jpg | Moxa
moxa-cp-112n-series-image-2-(1).jpg | Moxa
moxa-cp-112n-series-image-3-(1).jpg | Moxa

特色與優點

  • 支援 Mini PCIe 介面
  • 快速資料傳輸，最高傳輸鮑率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 支援多種作業系統的驅動程式，包括 Windows 和 Linux

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

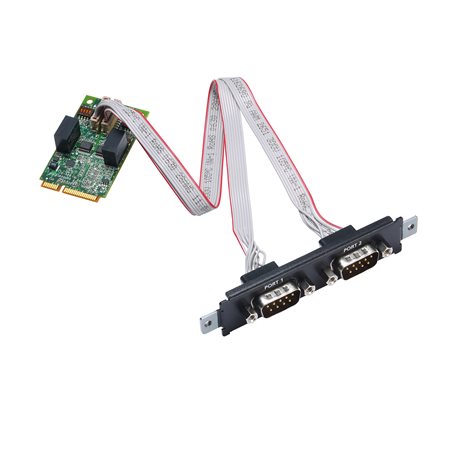

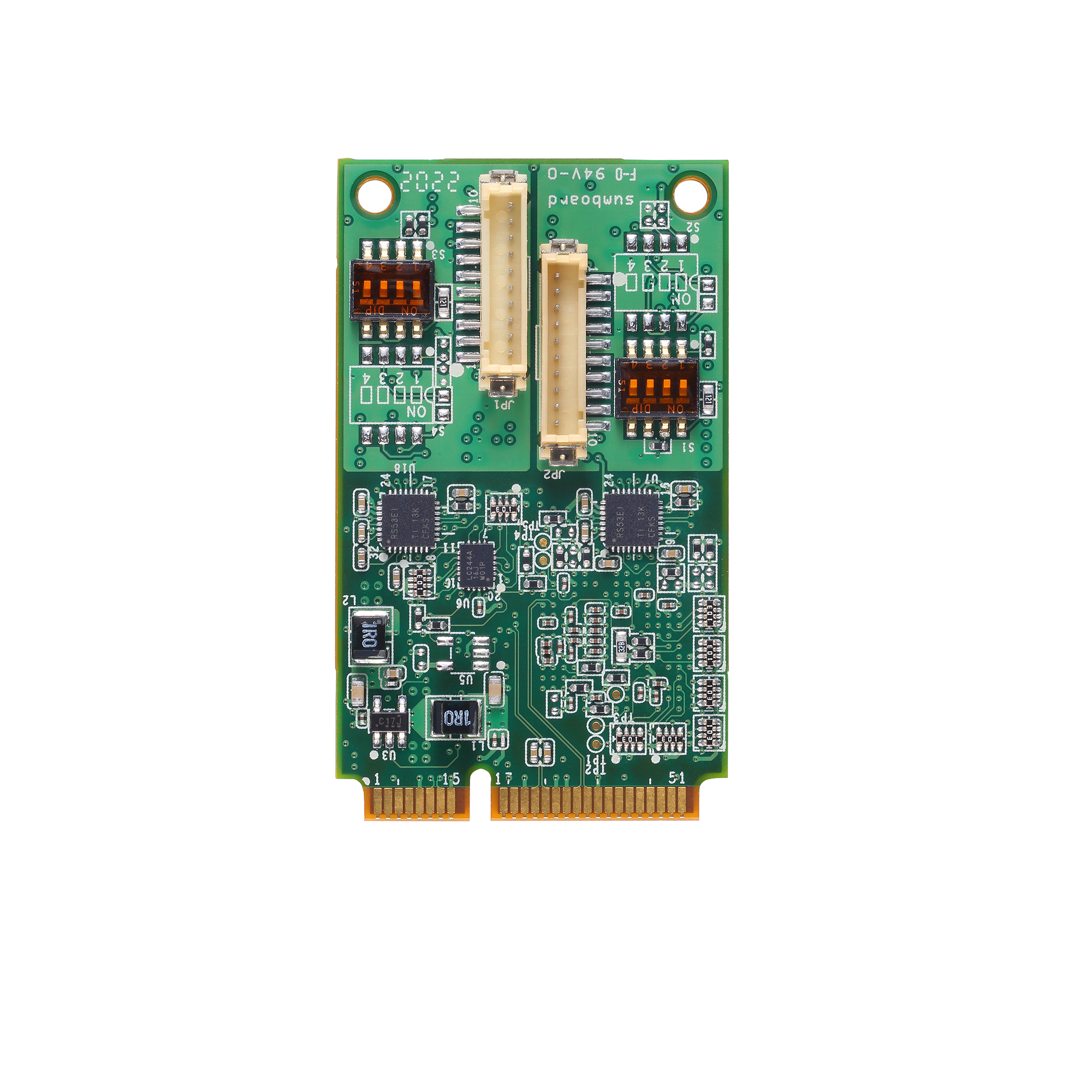

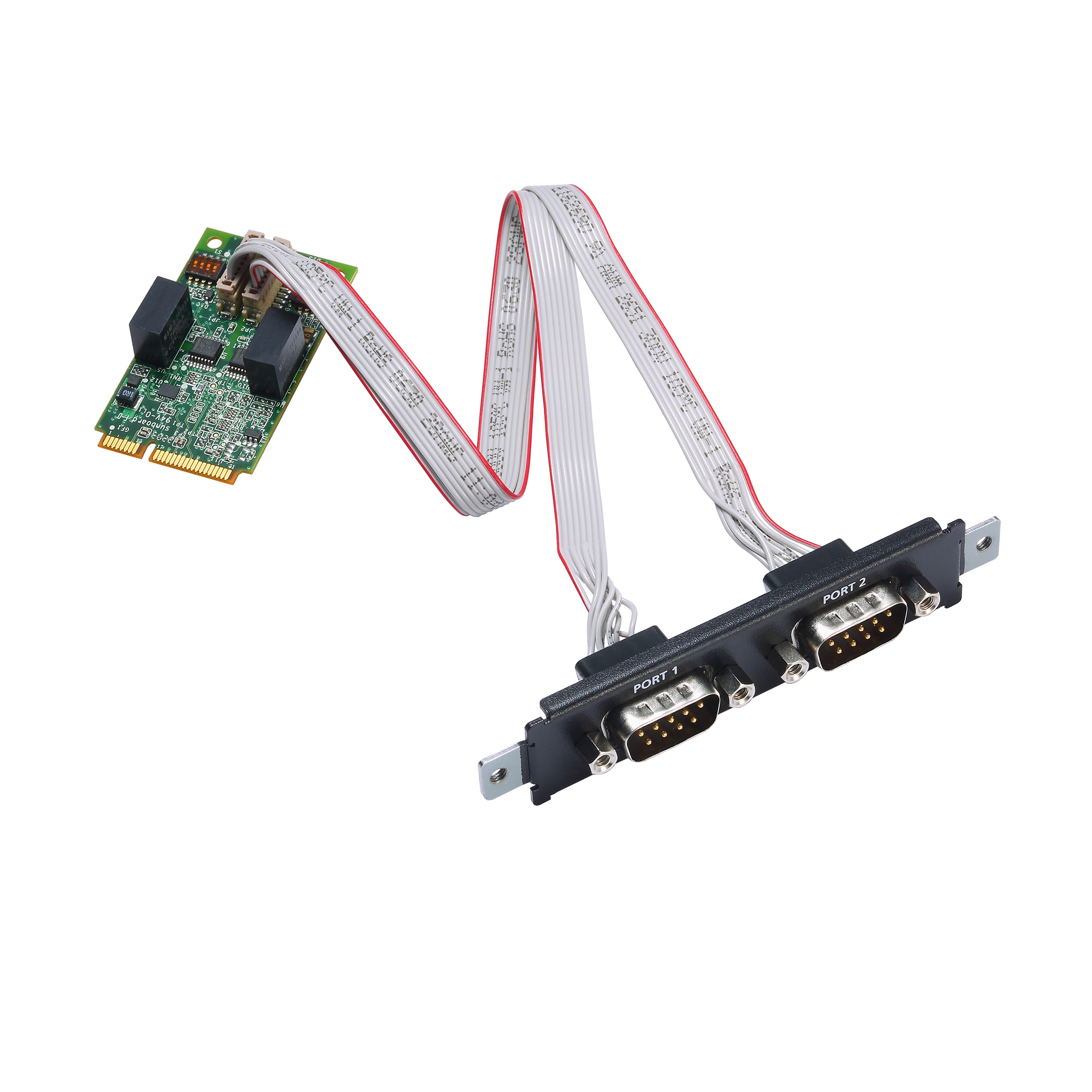

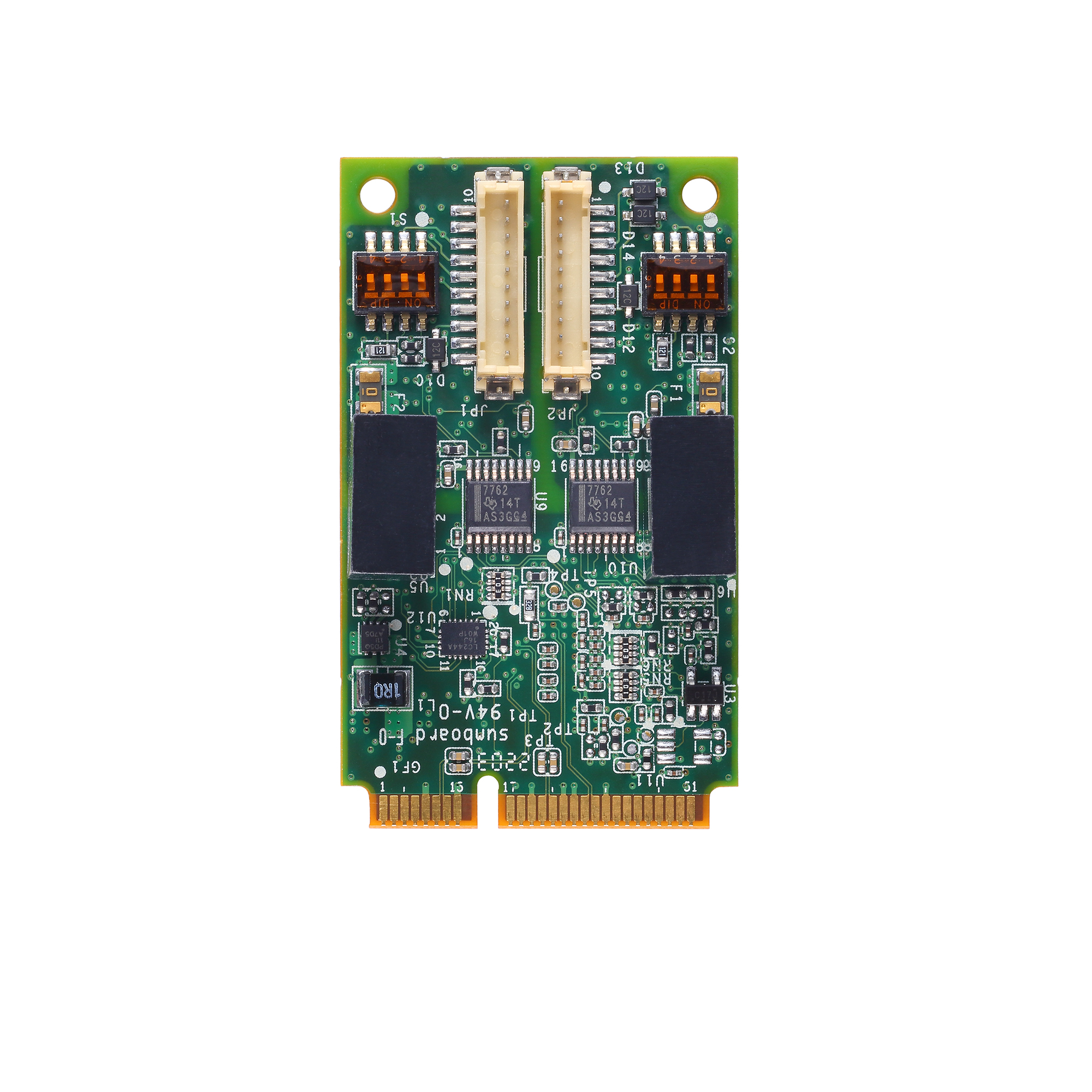

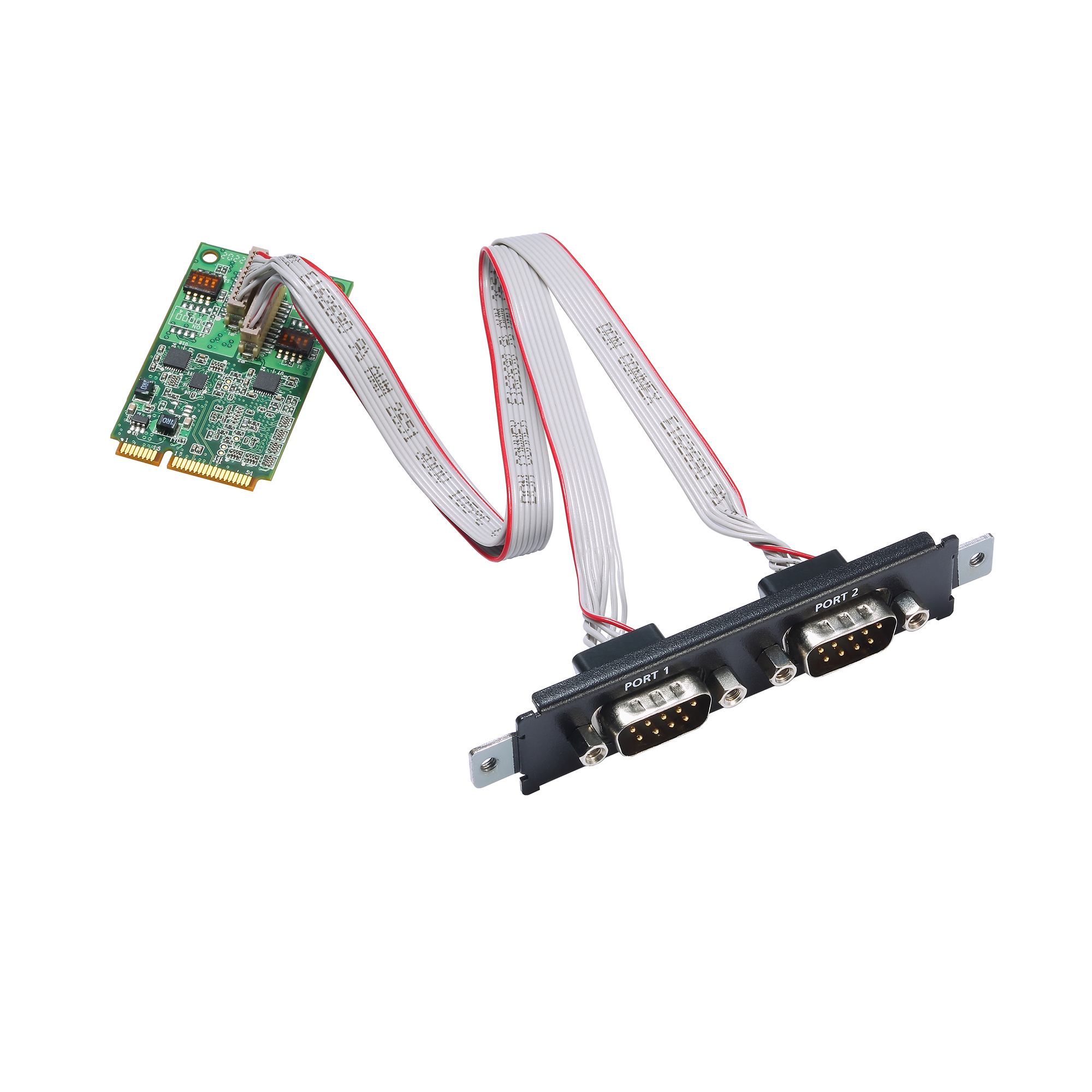

CP-112N 是一款 Mini PCI Express 多連接埠串列擴充卡，專為工業自動化系統等應用和工業電腦廠商而設計。CP-112N 與大多數 Mini PCI Express 插槽相容。此款擴充卡僅需 3.3 VDC 電源，無論是DIN軌道安裝型的電腦或是標準大小的電腦主機都適用。

CP-112N 是工業自動化工程師和系統整合商的首選擴充卡，支援 Windows 和 Linux 作業系統。此外，2 個 RS-232/422/485 串列埠支援高達 921.6 Kbps 的傳輸鮑率。CP-112N 提供全數據機控制訊號，確保與各種串列週邊設備相容。 此款擴充卡還提供 1 kV 訊號對訊號間的突波保護，確保在各種工業環境中的相容性。

全新 Mini PCI Express 多連接埠串列擴充卡系列可縮短產品上市時間

Moxa 的全新 Mini PCI Express 多連接埠串列擴充卡系列可滿足客製化擴充的需求，並協助 OEM 和系統整合商縮短上市時間。此系列包含適用於各種應用的隔離式和非隔離式 RS-232/422/485 通訊卡。

此系列串列擴充卡具有高效能 16C950 相容 UART，提供與所有主流作業系統相容的 4 連接埠和 2 連接埠版本， 並支援高達 921.6 kbps 的資料速率，並具有 128 位元組的發送和接收 FIFO。這些串列擴充卡可在 -40 至 85°C 的溫度範圍內運作。所有型號的包裝中均包含門型 DB9 檔板，可將串列擴充卡安裝在 Moxa IPC 擴充插槽中。

  • Comm. Controller

    16C550C compatible

  • Bus

    Mini PCI Express

  • Connector

    DB9 male

  • FIFO

    128 bytes

  • No. of Ports

    2

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Flow Control

    None
    RTS/CTS
    XON/XOFF

  • Serial Standards

    RS-232/422/485 (software-selectable)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Windows Drivers

    Windows 11, 10, 8.1, 8, 7, 2008, Vista, 2003, XP
    Windows Server 2022, 2019 (64-bit), 2016, 2012 R2, 2012, 2008 R2
    Windows Embedded CE 6.0 and 5.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 5.x
    Linux kernel 4.x

  • Input Current

    536 mA @ 3.3 VDC

  • Dimensions

    30 x 50.95 mm (1.18 x 2 in)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    3,524,230 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for Moxa PComm Lite Suite for Windows
108.5 KB 		聲明書 英文 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows
139.9 KB 		聲明書 英文 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
Mini PCI Express Multiport Serial Board Series Quick Installation Guide
4.3 MB 		QIG 英文 v1.3 2024年9月13日 2024年9月13日
Mini PCI Express Multiport Serial Board Series User Manual
11.1 MB 		使用者手冊 英文 v1.1 2024年9月12日 2024年9月12日
CP-112N 系列產品資料表
3.6 MB 		產品資料表 中文 v1.0 2024年7月2日 2024年7月2日

可供選擇的機型 (1)

顯示圖片
比較
moxa-cp-112n-t-image.jpg | MoxaCP-112N-T
Serial StandardsRS-232/422/485
No. of Serial Ports2
Serial Isolation Protection–
加入詢價查看詢價明細
