CP-112UL 系列

雙埠 RS-232/422/485 Universal PCI 序列擴充卡,具有選購的 2 kV 隔離特

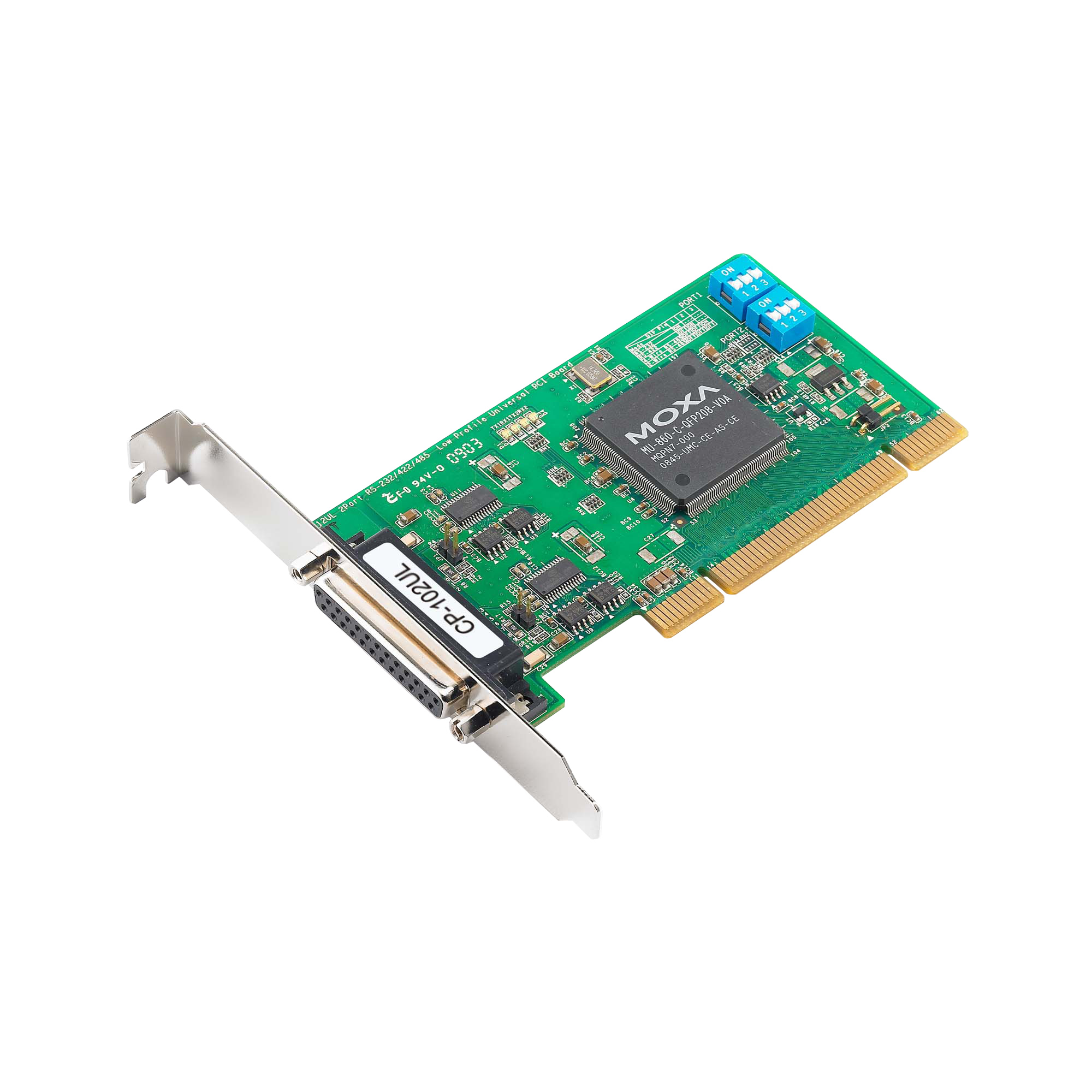

moxa-cp-112ul-series-image-1-(1).jpg | Moxa

特色與優點

  • 超過 700 kbps 數據傳輸量,可提供最高效能
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 通用 PCI 相容於 3.3/5 V PCI 和 PCI-X
  • 最高 921.6 kbps,可快速傳輸資料
  • 提供多種作業系統的驅動程式選擇,包括 Windows、Linux 和 UNIX
  • 內建 LED 可輕鬆維護
  • 寬溫模組適用於 -40 to 85°C 環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 CP-112UL 系列多埠序列擴充卡專為工業自動化系統整合商所設計,適用於長距離、多點、以 PC 為基礎的資料擷取應用。 晶片內建 Automatic Data Direction Control 能夠精確進行 RS-485 通訊,需要精確的時序控制,才能啟用和停用線路驅動器。Moxa’s Turbo Serial Engine™ 晶片可為 CP112UL 擴充卡提供動力,配備晶片內建 ADDC®,因此 RS-485 與 RS-232 一樣容易使用。此擴充卡配備 2 個 RS-422/485 序列埠,皆可達到高達 921.6 kbps 的資料傳輸。在 RS-485 模式下,序列埠可在 1.2 公里範圍內連接多達 31 個菊鏈式 RS-485 裝置。對於長距離 RS-485 通訊,可提供 2 kV 電氣隔離保護,以防止設備損壞。



適用於 Windows、Linux 和 UNIX 的驅動程式

Moxa 持續支援各種作業系統,而 CP-112UL 擴充卡也不例外。所有 Moxa 主機板均提供可靠的 Windows、Linux 和 UNIX 驅動程式,也支援嵌入式整合其他作業系統(例如 WEPOS)。



  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB25 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    CP-112UL-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-112UL Series: 175 mA @ 5 VDC
    CP-112UL-I Series: 290 mA @ 5 VDC

  • Dimensions

    64.4 x 120 mm (2.53 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    219,971 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB
驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
2024年10月1日 2024年10月1日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 版本說明
Driver for CP-112UL Series (Windows XP, 2008 or earlier)
759.9 KB
驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 版本說明
Driver for CP-112UL Series (DOS)
634.2 KB
驅動程式
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 版本說明
Driver for CP-112UL Series (SCO 5)
649.5 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 版本說明
Driver for CP-112UL Series (SCO 6)
322.0 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 版本說明
Driver for CP-112UL Series (Sun Solaris)
118.0 KB
驅動程式
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 版本說明
Driver for CP-112UL Series (UnixWare)
330.0 KB
驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 版本說明
Driver for CP-112UL Series (Windows ME or prior)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 版本說明
Viewcom
434.6 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (UnixWare 2.1)
270.0 KB
驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (WinCE 5)
370.8 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (WinCE 6)
280.7 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (Windows 95/98)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (WinNT)
193.5 KB
驅動程式
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 版本說明
Driver for CP-112UL Series (QNX6)
120.8 KB
驅動程式
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-112UL Series (FreeBSD)
33.0 KB
驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-112UL Series (WinXP Embedded)
289.1 KB
驅動程式
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Declaration of Conformity for CP-112UL/112UL-I/114UL-I Series
306.0 KB
聲明書 英文 v1.0 2024年9月9日 2024年9月9日
CP-112UL 系列產品資料表
3.6 MB
產品資料表 中文 v1.2 2021年9月24日 2021年9月24日
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-112UL Series
10.8 MB
使用者手冊 英文 v12.1 2019年12月31日 2019年12月31日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技術說明 英文 v1.0 2010年2月10日 2010年2月10日

可供選擇的機型 (4)

顯示圖片

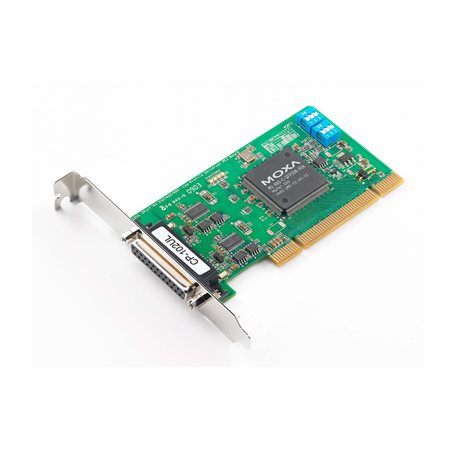

moxa-cp-112ul-i-t-image.jpg | MoxaCP-112UL-I-Tmoxa-cp-112ul-t-image.jpg | MoxaCP-112UL-Tmoxa-cp-112ul-db9m-image.jpg | MoxaCP-112UL-DB9Mmoxa-cp-112ul-i-db9m-image.jpg | MoxaCP-112UL-I-DB9M
Serial BusUniversal PCIUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports2222
Serial Isolation Protection2 kV2 kV
Operating Temp.-40 to 85°C-40 to 85°C0 to 55°C0 to 55°C
Included CableCBL-M25M9x2-50CBL-M25M9x2-50
