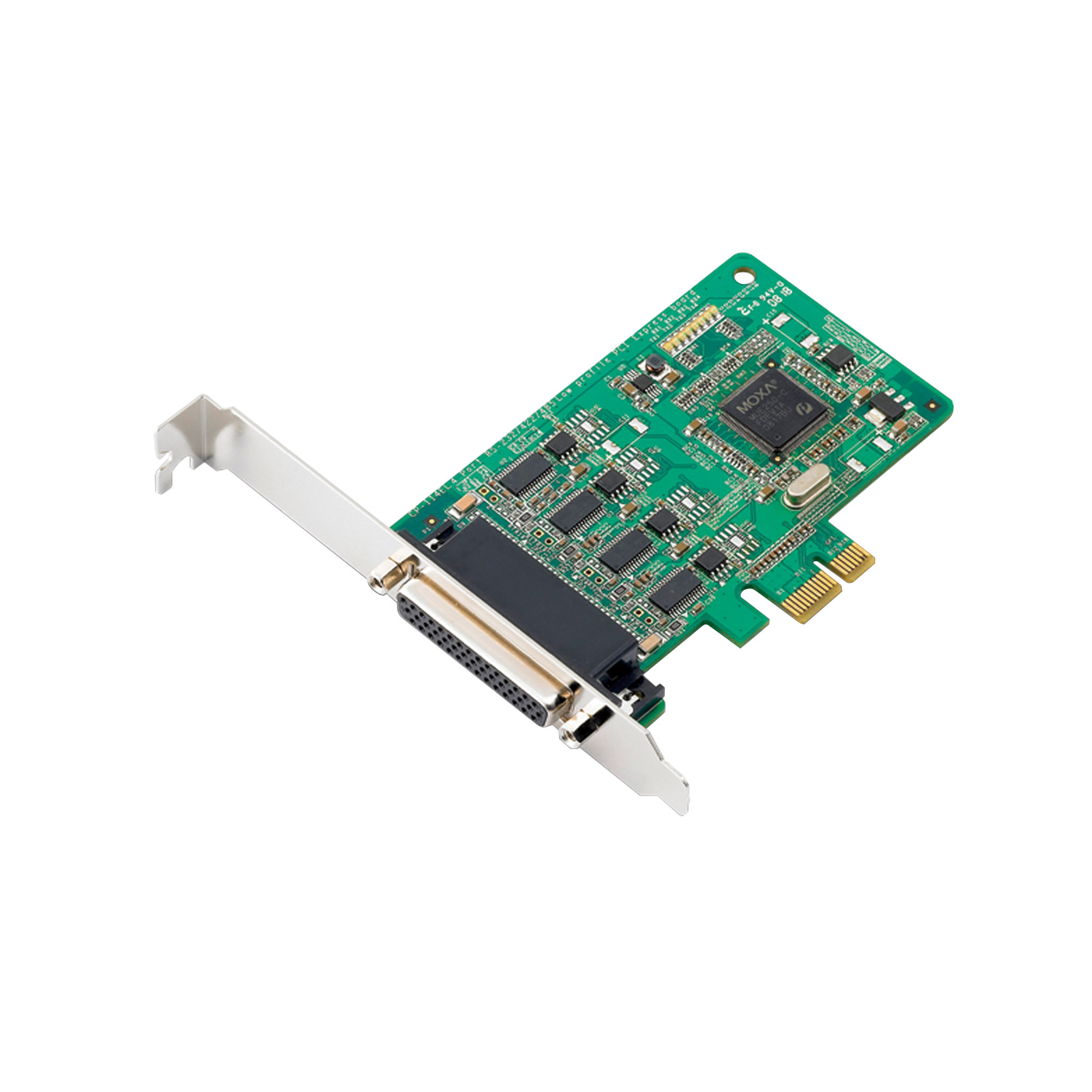

CP-114EL 系列

4 埠 RS-232/422/485 PCI Express 串列通信多埠卡，可選配 2 KV 光電隔離

moxa-cp-114el-series-image-1-(1).jpg | Moxa

特色與優點

  • PCI Express 1.0 相容
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 短版形狀設計可安裝於小型尺寸的 PC
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • 內建 LED 與管理軟體，可輕鬆維護

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-114EL 系列智慧型 4 連接埠 PCI Express 擴充卡專為 POS 和 ATM 應用而設計，是工業自動化工程師與系統整合商的首選，支援包括 Windows、Linux，甚至是 UNIX 在內的許多作業系統。此外，每張擴充卡的 4 個 RS-232/422/485 串列埠均支援高速 921.6 Kbps 鮑率。CP-114EL 系列提供完整的數據機控制訊號，可確保與多種串列週邊設備的相容性，且其 PCI Express x1 分類更讓擴充卡能夠安裝在任何的 PCI Express 插槽。



外型更小

CP-114EL 系列使用可與任何 PCI Express 插槽相容的薄型擴充卡。擴充卡僅需 3.3 VDC 供電，這表示擴充卡可安裝到從 Shoebox 到標準型 PC 的任何主機電腦。



為 Windows、Linux 和 UNIX 提供的驅動程式

Moxa 持續為各種不同的作業系統提供支援，CP-114EL 系列也不例外。我們提供適用於所有 Moxa 擴充卡的可靠 Windows 和 Linux 驅動程式，而其他作業系統（例如 WEPOS）也支援嵌入式整合。



  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    CP-114EL-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Input Current

    CP-114EL Series: 835 mA @ 3.3 VDC
    CP-114EL-I Series: 1,170 mA @ 3.3 VDC

  • Dimensions

    CP-114EL Series: 67.21 x 103 mm (2.65 x 4.06 in)
    CP-114EL-I Series: 67.21 x 135 mm (2.65 x 5.31 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-114EL Series: 2,347,197 hrs
    CP-114EL-I Series: 603,671 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
