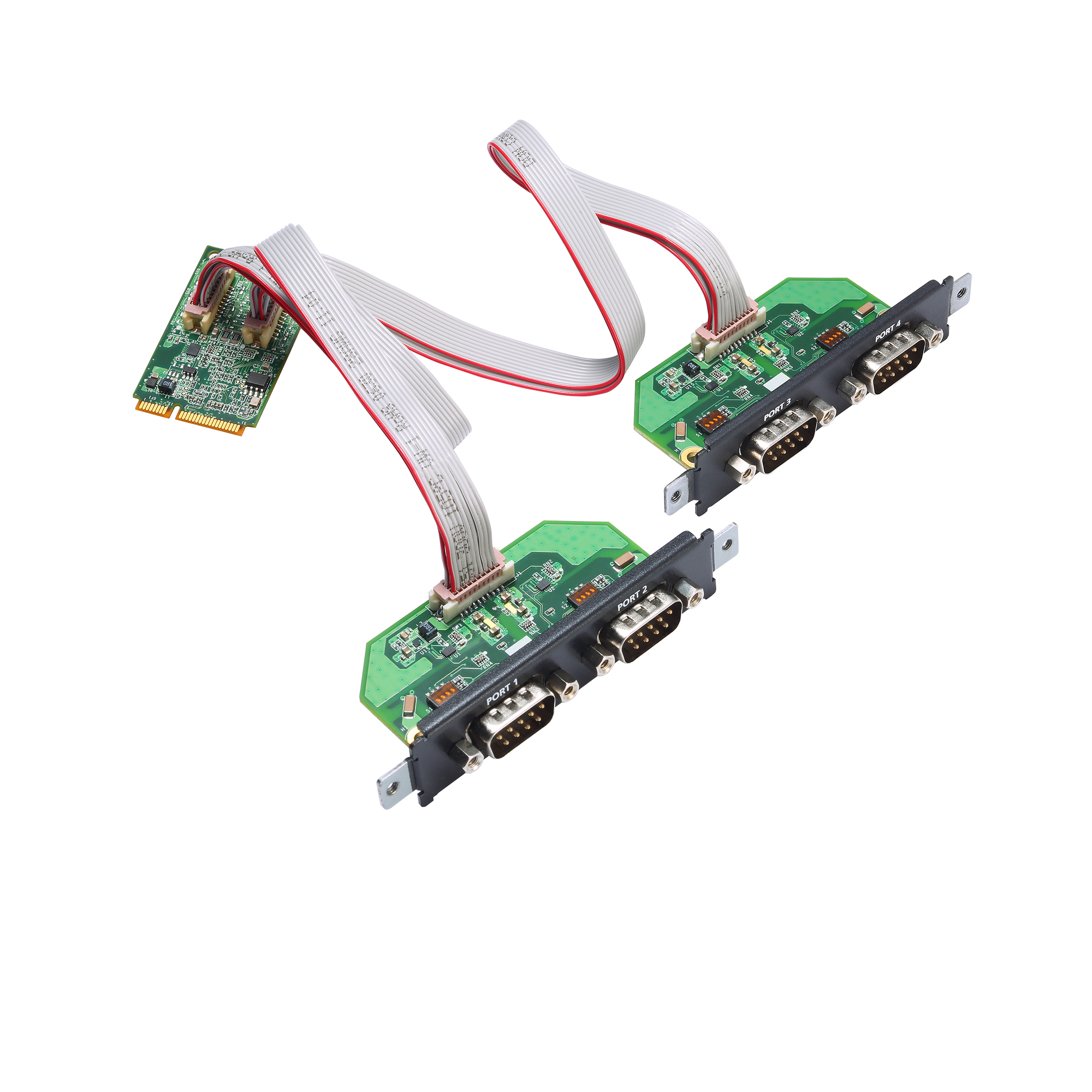

CP-114N 系列

4 埠 RS-232/422/485 Mini PCI Express 擴充卡

moxa-cp-114n-series-image-(1).jpg | Moxa

特色與優點

  • Mini PCIe 介面支援
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 支援多種作業系統的驅動程式，包括 Windows 和 Linux

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-114N 是 Mini PCI Express 串列通信多埠卡，專為工業自動化系統和工業 PC 製造商等各種應用而設計。CP-114N 與任何 Mini PCI Express 插槽相容。擴充卡僅需 3.3 VDC 電源供應器，這表示擴充卡相容於從 DIN 軌道 PC 到標準型 PC 的任何主機電腦。

CP-114N 是工業自動化工程師和系統整合商的首選，支援 Windows 和 Linux 作業系統。 此外，4 個 RS-232/422/485 序列埠都支援快速 921.6 kbps 傳輸速率。CP-114N 提供完整數據機控制訊號，確保與多種串列週邊設備的相容性。該卡也提供 1 kV 線路間突波保護，確保在多種工業環境中的相容性。

全新 Mini PCI Express 串列通信多埠卡系列，可加快上市時間

Moxa 的全新 Mini PCI Express 串列通信多埠卡系列可滿足自訂擴充的需求，並協助 OEM 和系統整合商加快上市速度。這包括用於各種應用的隔離和非隔離 RS-232/422/485 通訊卡。

這些串列卡具有高效能 16C950 相容 UART，並提供與全部常用作業系統相容的 4 埠和 2 埠版本。 這些支援高達 921.6 kbps 的資料傳輸速率，並提供 128 位元組的傳送和接收 FIFO。串列卡可在 -40 至 85˚C 的溫度範圍內運作。全部型號的包裝均包含門墊，可將串列卡安裝到 Moxa IPC 擴充插槽。

  • Comm. Controller

    16C550C compatible

  • Bus

    Mini PCI Express

  • Connector

    DB9 male

  • FIFO

    128 bytes

  • No. of Ports

    4

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Serial Standards

    RS-232/422/485 (software selectable)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Windows Drivers

    Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022

  • Linux Drivers

    Linux kernel 4.x, Linux kernel 5.x

  • Input Current

    557 mA @ 3.3 VDC

  • Dimensions

    30 x 50.95 mm (1.18 x 2 in)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    3,077,789 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
8.1 MB 		驅動程式
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
 2025年9月26日 2025年9月26日 版本說明
PComm Lite - Serial Communication Tool
5.0 MB 		工具程式
SHA-512
v1.8
  • Windows
 2025年8月27日 2025年8月27日 版本說明
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express Boards (Windows 11 and Windows Server 2022)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Mini PCI Express Multiport Serial Board Series Quick Installation Guide
4.3 MB 		QIG 英文 v1.4 2025年5月6日 2025年5月6日
FOSS Statement for Moxa PComm Lite Suite for Windows
108.5 KB 		聲明書 英文 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows
139.9 KB 		聲明書 英文 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
Mini PCI Express Multiport Serial Board Series User Manual
11.1 MB 		使用者手冊 英文 v1.1 2024年9月12日 2024年9月12日
Declaration of Conformity for CP-102N/104N/112N/114N/132N/134N Series
311.1 KB 		聲明書 英文 v1.0 2024年9月6日 2024年9月6日
CP-114N 系列產品資料表
3.8 MB 		產品資料表 中文 v1.0 2023年1月16日 2023年1月16日
