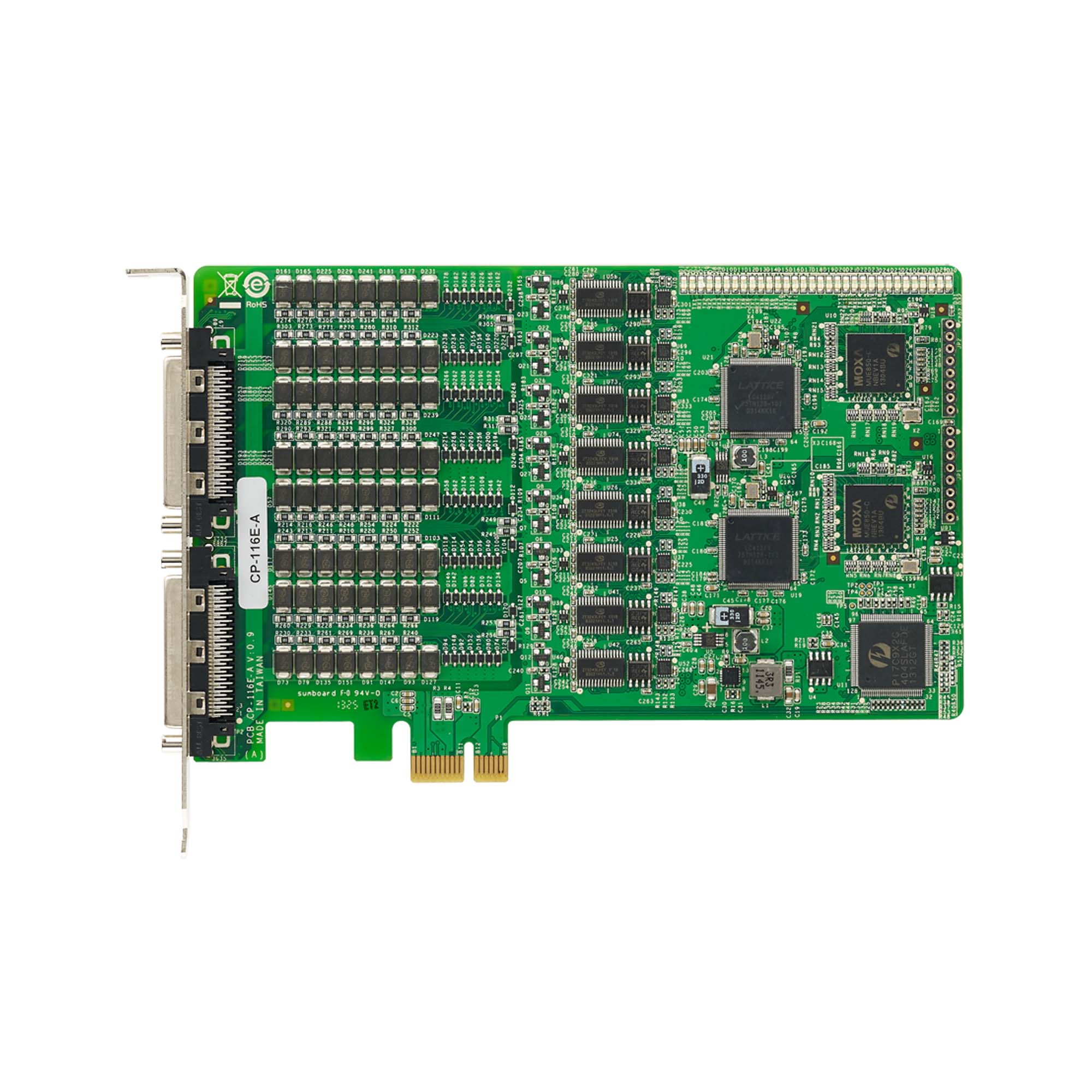

CP-116E-A

16 埠 RS-232/422/485 PCI Express 擴充卡具 4 kV 突波保護，以及 0 至 55°C 的操作溫度

moxa-cp-116e-a-image-1-(1).jpg | Moxa

特色與優點

  • PCI Express 1.0 相容
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • RS-232/422/485 可選用各種不同的連接線與連接盒
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • 內建 LED 與管理軟體，可輕鬆維護

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-116E-A 是智慧型 PCI Express 多埠串列擴充卡，專為 POS 和 ATM 應用程式以及用於工業自動化系統製造商與系統整合商所設計。CP-116E-A 相容於所有主要的作業系統，它的 16 個串列埠口皆支援高達 921.6 kbps 的資料傳輸率，並提供完整的數據機控制訊號，可確保與多種串列週邊設備的相容性。此外，CP-116E-A 可與 PCI Express x1 搭配使用，因此擴充卡可安裝於任何 PCI Express 插槽。



智慧型 RS-485 可輕鬆地進行安裝與偵測除錯

設定 RS-485 網路相對而言比較容易。當電源開啟同時裝置連接至網路並且開始傳輸與接收數據時，挑戰才算開始。在多數情況下，工程師將會需要透過沿著網路在策略點設定上拉/下拉電阻器和終端器，進一步調整系統。

Moxa 的新智能型 RS-485 科技支援可以輕易滿足以上需求的二個基本功能，(1) 一鍵式安裝可自動分析網路拓樸，然後調整終端器和上拉/下拉電阻器。(2) 一鍵式故障排除可告知應該做什麼改變讓有缺陷的網路可以運作。



  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    VHDCI 68

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    4

  • No. of Ports

    16

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Surge

    4 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Input Current

    2,733 mA @ 3.3 VDC

  • Dimensions

    97.9 x 88.9 mm (3.86 x 3.50 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    310,993 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
