CP-132EL 系列

2 埠 RS-422/485 PCI Express 擴充卡，內建選購的 2 kV 光電隔離保護

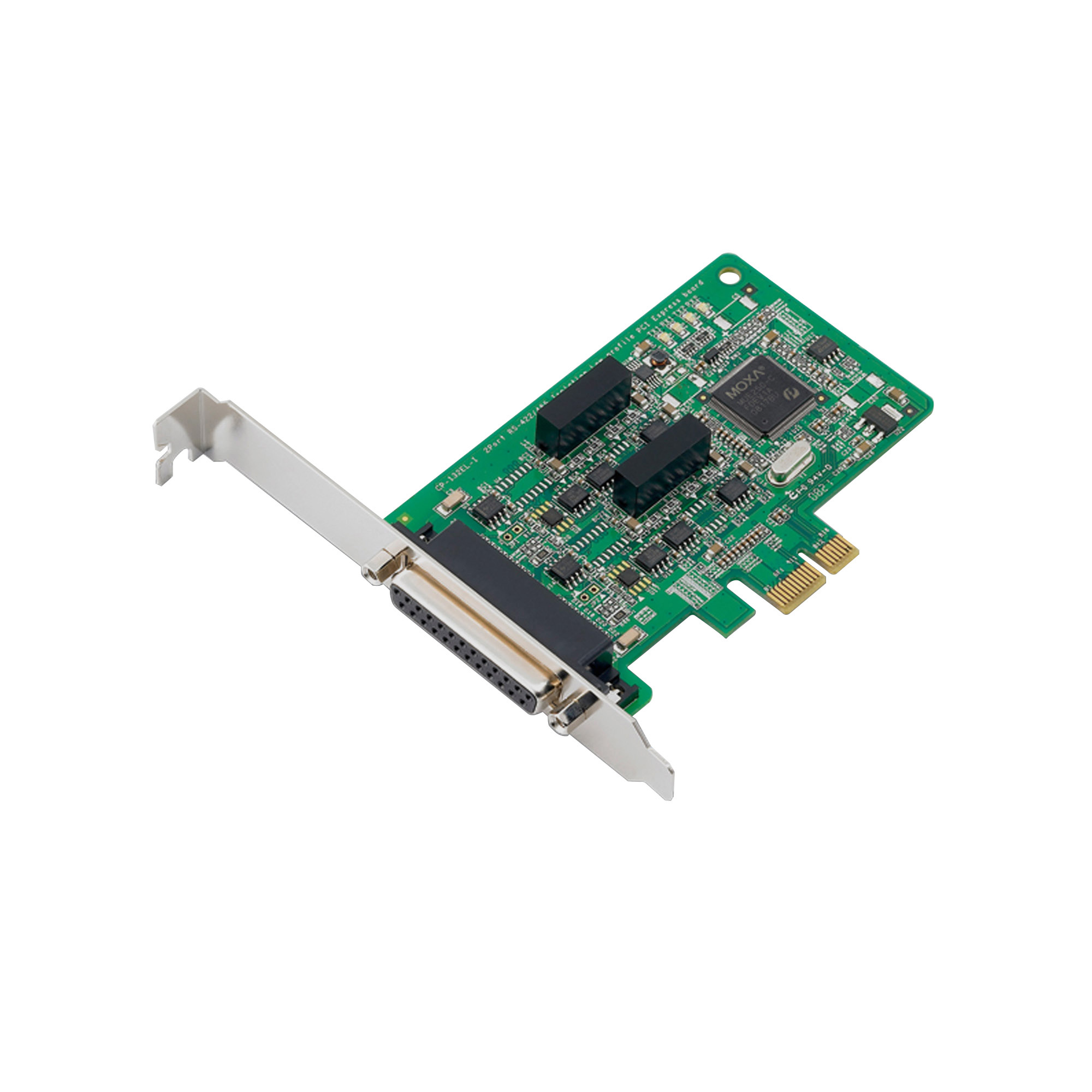

moxa-cp-132el-series-image-1-(1).jpg | Moxa

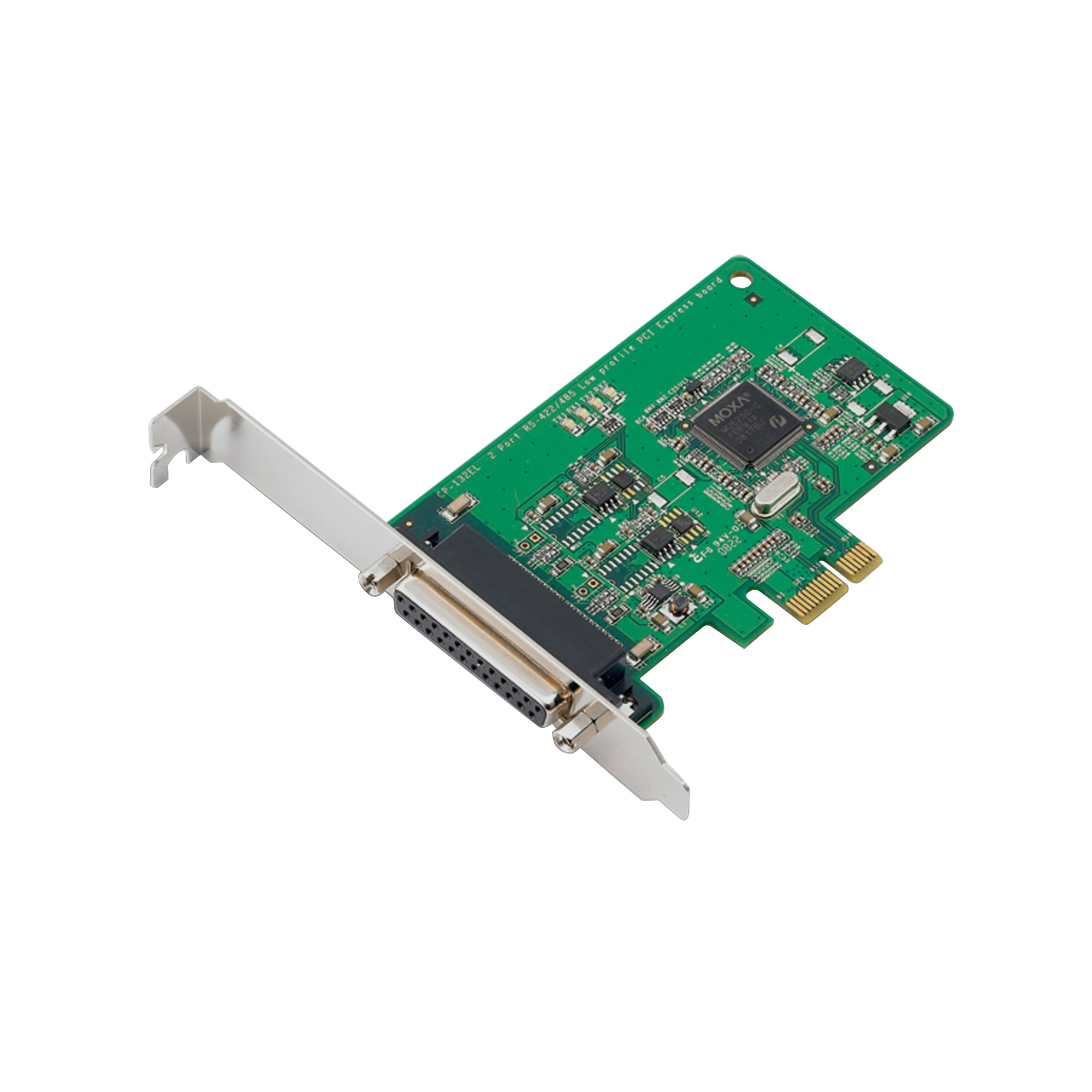

moxa-cp-132el-series-image-2-(1).jpg | Moxa

特色與優點

  • PCI Express 1.0 相容
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟體流量控制
  • 短版形狀設計可安裝於小型尺寸的 PC
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • 內建 LED 與管理軟體，可輕鬆維護

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-132EL 和 CP-132EL-I 是 2 埠 PCI Express 擴充卡，專為需要長距離、多點、PC 型數據擷取解決方案的工業自動化應用所設計。

RS-485 Multidrop 可連接 1.2 公里範圍內高達 31 台裝置

CP-132EL/EL-I 擴充卡有兩個 RS-422/485 串列埠，每個串列埠可以達成高達 921.6 kbps 的數據傳輸率。在 RS-485 模式中，擴充卡可連接 1.2 公里範圍內高達 31 台菊鏈 RS-485 裝置。對於長距離 RS-485 通訊，請選擇 CP-132EL-I 型號，其所附的 2 kV 光電隔離保護可避免設備損壞。

為 Windows、Linux 和 UNIX 提供的驅動程式

Moxa 持續為各種不同的作業系統提供支援，CP-132EL/EL-I 擴充卡也不例外。我們提供適用於所有 Moxa 擴充卡並且極為可靠的 Windows 和 Linux 驅動程式，而其他作業系統（例如 WEPOS）也支援嵌入式整合。

  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    DB25 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    2

  • Serial Standards

    RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, XON/XOFF

  • Isolation

    CP-132EL-I-DB9M: 2 kV

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6, QNX 6

  • Input Current

    CP-132EL-DB9M: 548 mA @ 3.3 VDC
    CP-132EL-I-DB9M: 636 mA @ 3.3 VDC

  • Dimensions

    CP-132EL-DB9M: 67.21 x 101.97 mm (2.65 x 4.08 in)
    CP-132EL-I-DB9M: 67.21 x 103.97 mm (2.65 x 4.16 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-132EL-DB9M: 4,147,133 hrs
    CP-132EL-I-DB9M: 1,681,099 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 版本說明
Driver for CP-132EL Series (Windows XP, 2008 or earlier)
759.9 KB 		驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月18日 2017年10月18日 版本說明
Driver for CP-132EL Series (DOS)
634.2 KB 		驅動程式
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 版本說明
Driver for CP-132EL Series (SCO 5)
649.5 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-132EL Series (SCO 6)
322.0 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-132EL Series (Sun Solaris)
118.0 KB 		驅動程式
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-132EL Series (UnixWare)
330.0 KB 		驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for CP-132EL Series (Windows ME or prior)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 版本說明
Driver for CP-132EL Series (UnixWare 2.1)
270.0 KB 		驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月12日 2010年7月12日 版本說明
Driver for CP-132EL Series (WinNT)
198.5 KB 		驅動程式
SHA-512
v5.11
  • Windows NT
 2010年7月12日 2010年7月12日 版本說明
Viewcom
434.6 KB 		工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-132EL Series (WinCE 6)
282.1 KB 		驅動程式
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-132EL Series (WinCE 5)
372.0 KB 		驅動程式
SHA-512
v1.1
  • Windows CE 5.0
 2010年6月30日 2010年6月30日 版本說明
Driver for CP-132EL Series (FreeBSD)
33.8 KB 		驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月11日 2010年2月11日 版本說明
Driver for CP-132EL Series (QNX6)
120.8 KB 		驅動程式
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-132EL Series (WinXP Embedded)
289.1 KB 		驅動程式
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
QIG for PCI Express Multiport Serial Board Series
495.4 KB 		QIG 英文 v2.4 2023年4月17日 2023年4月17日
Manual for Multiport Serial PCI Express Boards
16.1 MB 		使用者手冊 英文 v12.1 2022年9月16日 2022年9月16日
CP-132EL 系列產品資料表
3.3 MB 		產品資料表 中文 v1.1 2020年3月9日 2020年3月9日
2D CAD for CP-132
467.9 KB 		2D CAD 英文 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
35.0 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
41.1 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
42.8 KB 		技術說明 英文 v1.0 2010年2月22日 2010年2月22日

可供選擇的機型 (2)

顯示圖片
比較
moxa-cp-132el-i-db9m-image.jpg | MoxaCP-132EL-I-DB9M
比較
moxa-cp-132el-db9m-image.jpg | MoxaCP-132EL-DB9M
Serial StandardsRS-422/485RS-422/485
No. of Serial Ports22
Isolation2 kV–
Included CableCBL-M25M9x2-50CBL-M25M9x2-50
