CP-132N 系列

2 埠 RS-422/485 Mini PCI Express 擴充卡

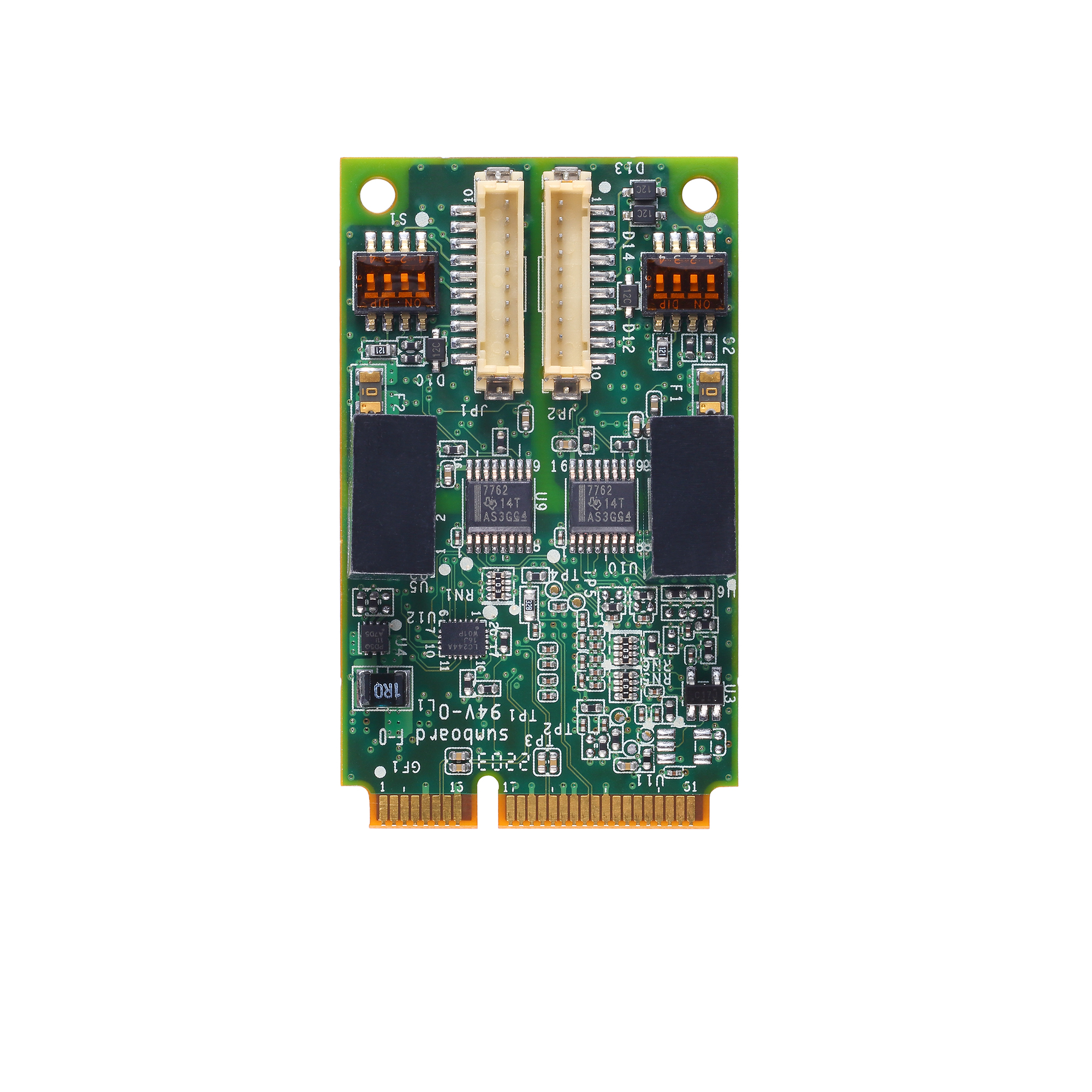

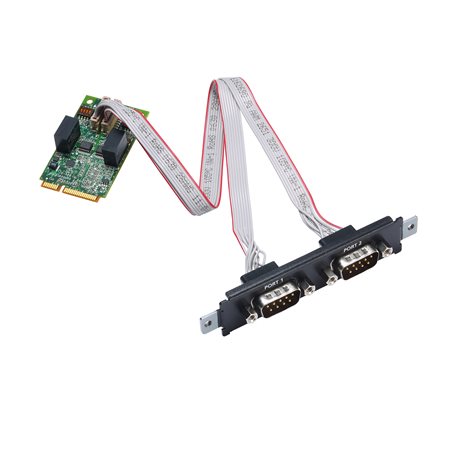

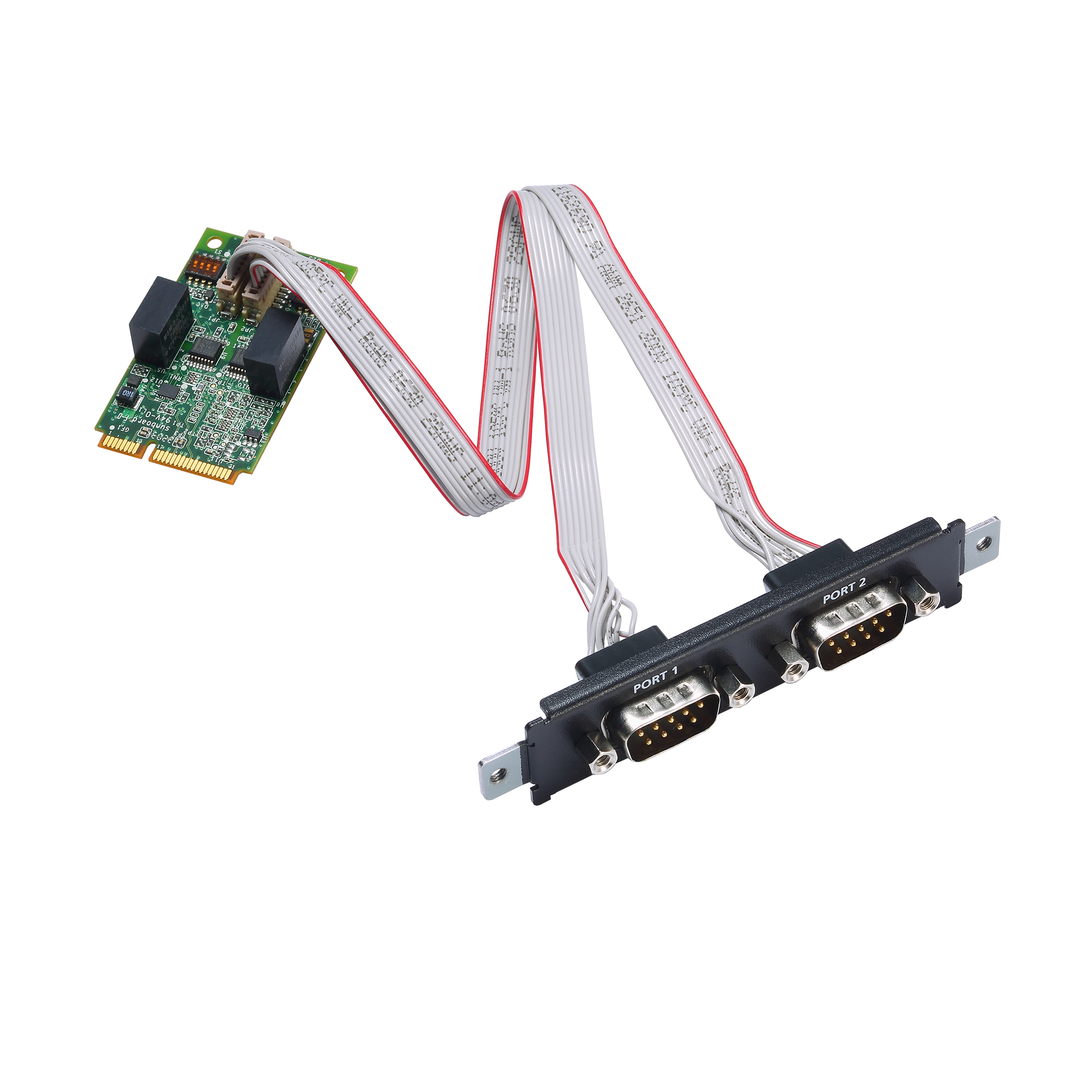

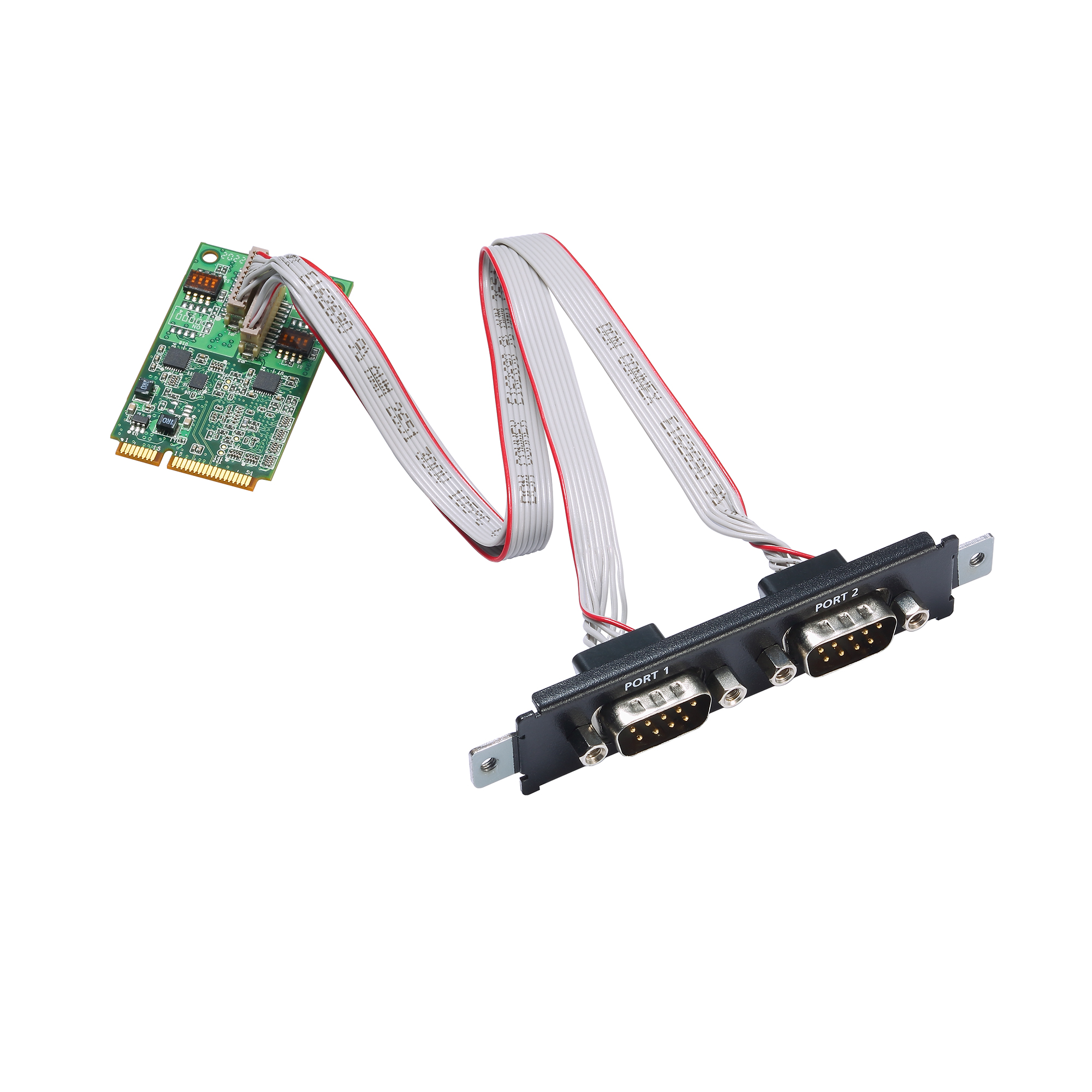

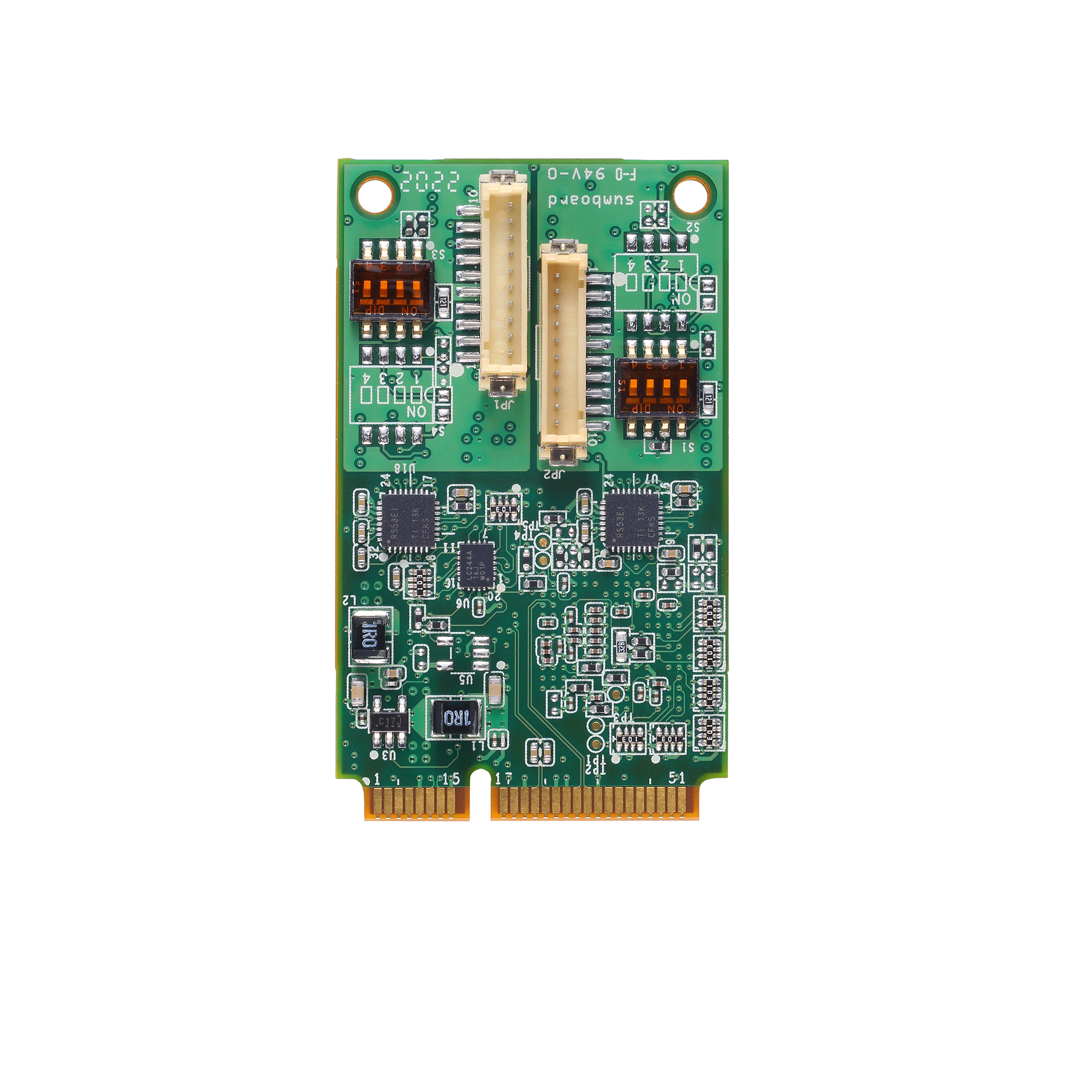

moxa-cp-132n-series-image-(1).jpg | Moxa
moxa-cp-132n-series-image-1-(1).jpg | Moxa
moxa-cp-132n-series-image-2-(1).jpg | Moxa
moxa-cp-132n-series-image-3-(1).jpg | Moxa

特色與優點

  • Mini PCIe 介面支援
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 支援多種作業系統的驅動程式，包括 Windows 和 Linux

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-132N 是 Mini PCI Express 串列通信多埠卡，專為系統整合商、工業自動化系統、工業 PC 製造商等各種應用和使用者而設計。

CP-132N 與全部常用的作業系統相容，並支援高達 921.6 kbps 的資料傳輸速率。這也提供 1 kV 線路間突波保護和 2.5 kV 隔離（對於 I 型號），確保在多種工業環境中的相容性。此外，CP-132N 具備 DIP 指撥開關，可輕鬆調整端子和上拉/下拉電阻，適合各種環境和應用。

RS-485 Multidrop 可連接 1.2 公里範圍內高達 31 台裝置

CP-132N 系列擴充卡有兩個 RS-422/485 串列埠，每個串列埠可以達成高達 921.6 kbps 的資料傳輸速率。在 RS-485 模式中，擴充卡可連接 1.2 公里範圍內高達 31 台菊鏈 RS-485 裝置。對於長距離 RS-485 通訊，請選擇 CP-132N-I-T 型號，其所附的 2.5 kV 光電隔離保護可避免設備損壞。

全新 Mini PCI Express 串列通信多埠卡系列，可加快上市時間

Moxa 的全新 Mini PCI Express 串列通信多埠卡系列可滿足自訂擴充的需求，並協助 OEM 和系統整合商加快上市速度。這包括用於各種應用的隔離和非隔離 RS-232/422/485 通訊卡。

這些串列卡具有高效能 16C950 相容 UART，並提供與全部常用作業系統相容的 4 埠和 2 埠版本。 這些支援高達 921.6 kbps 的資料傳輸速率，並提供 128 位元組的傳送和接收 FIFO。串列卡可在 -40 至 85˚C 的溫度範圍內運作。全部型號的包裝均包含門墊，可將串列卡安裝到 Moxa IPC 擴充插槽。

  • Comm. Controller

    16C550C compatible

  • Bus

    Mini PCI Express

  • Connector

    DB9 male

  • FIFO

    128 bytes

  • No. of Ports

    2

  • Serial Standards

    RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, XON/XOFF

  • Isolation

    2.5 kV
    (I models)

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022

  • Linux Drivers

    Linux kernel 4.x, Linux kernel 5.x

  • Input Current

    CP-132N-T: 487 mA @ 3.3 VDC
    CP-132N-I-T: 533 mA @ 3.3 VDC

  • Dimensions

    30 x 50.95 mm (1.18 x 2 in)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-132N-T: 4,128,967 hrs
    CP-132N-I-T: 3,583,931 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express Boards (Windows 11 and Windows Server 2022)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
Driver for Linux kernel 5.x.x
152.9 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 4.x.x
154.1 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 版本說明

支援文件

篩選

全部 產品資料表 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Mini PCI Express Multiport Serial Board Series Quick Installation Guide
4.3 MB 		QIG 英文 v1.1 2023年1月30日 2023年1月30日
Mini PCI Express Multiport Serial Board Series User Manual
10.9 MB 		使用者手冊 英文 v1.0 2023年1月17日 2023年1月17日
CP-132N 系列產品資料表
3.7 MB 		產品資料表 中文 v1.0 2023年1月16日 2023年1月16日

可供選擇的機型 (2)

顯示圖片
比較
moxa-cp-132n-t-image.jpg | MoxaCP-132N-T
比較
moxa-cp-132n-i-t-image.jpg | MoxaCP-132N-I-T
Serial StandardsRS-422/485RS-422/485
No. of Serial Ports22
Serial Isolation Protection–2.5 kV
