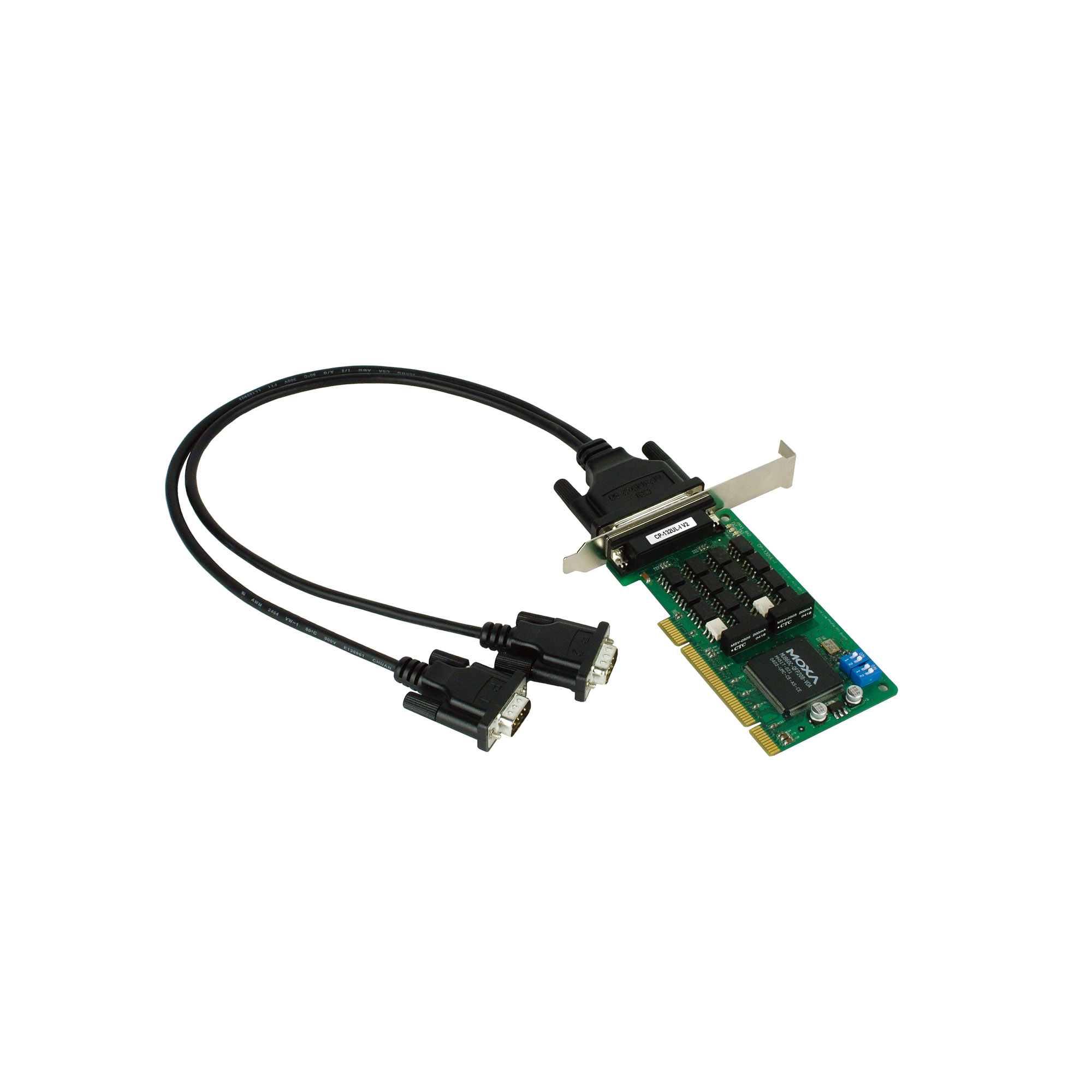

CP-132UL 系列

2 埠 RS-422/485 Universal PCI 串列擴充卡,內建選購的 2 kV 光電隔離保護

moxa-cp-132ul-series-image-1-(1).jpg | Moxa

特色與優點

  • 超過 800 kbps 數據傳輸量,可提供最高效能
  • 快速資料傳輸,最高傳輸率達 921.6 Kbps
  • ADDC® 提供對於 RS-485 訊號的自動數據流向控制
  • 透過 RS-422/485 將數據傳輸高達 1.2 公里距離
  • 128 位元 FIFO 和晶片內建軟體流量控制
  • 與 3.3/5 V PCI 和 PCI-X 相容
  • 為多種作業系統提供的驅動程式,包括 Windows、Linux 和 UNIX
  • MD1 短版形狀設計可安裝於小型尺寸的 PC
  • 提供寬溫版本,適合 -40 至 85°C 的作業環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-132UL 和 CP-132UL-I 是 2 埠 Universal PCI 擴充卡,專為需要長距離、多點、PC 型數據擷取解決方案的工業自動化應用所設計。



晶片內建自動數據流向控制,可提供精確的 RS-485 通訊

RS-485 通訊需要精確的定時控制以啟用和停用線路驅動器。我們的 Turbo Serial Engine™ 晶片為附有晶片內建 ADDC® 的 CP-132UL/UL-I 擴充卡提供動力,使得 RS-485 在使用方面和 RS-232 一樣容易。



RS-485 Multidrop 可連接 1.2 公里範圍內高達 31 台裝置

CP-132UL/UL-I Universal PCI 擴充卡有兩個 RS-422/485 串列埠,皆可達成高達 921.6 kbps 的數據傳輸率。在 RS-485 模式中,擴充卡可連接 1.2 公里 範圍內高達 31 台菊鏈 RS-485 裝置。對於長距離 RS-485 通訊,請選擇 CP-132UL-I 型號,其所附的 2 kV 光電隔離保護可避免設備損壞。



頂級的串列效能

我們在串列擴充卡設計方面擁有超過 30 年以上的經驗,在高效能串列數據傳輸晶片的設計上有完美表現。Turbo Serial Engine™ 晶片使得串列擴充卡具備 128 位元 FIFO、晶片內建軟硬體流量控制以及突發資料模式。多虧有 Turbo Serial Engine™ 的問市,使得我們能夠供應擁有卓越效能的智慧串列擴充卡。



為 Windows、Linux 和 UNIX 提供的驅動程式

我們持續為各種不同的作業系統提供支援,CP-132UL/UL-I 擴充卡也不例外。我們提供適用於所有 Moxa 擴充卡並且極為可靠的 Windows、Linux 和 UNIX 驅動程式,而其他作業系統(例如 WEPOS)也支援嵌入式整合。



  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB25 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    2

  • Serial Standards

    RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, XON/XOFF

  • Isolation

    CP-132UL-I Series: 2 kV

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-132UL Series: 120 mA @ 5 VDC
    CP-132UL-I Series: 490 mA @ 5 VDC

  • Dimensions

    64.4 x 120 mm (2.53 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,647,832 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 版本說明
Driver for CP-132UL Series (Windows XP, 2008 or earlier)
759.9 KB
驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月18日 2017年10月18日 版本說明
Driver for CP-132UL Series (DOS)
634.2 KB
驅動程式
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 版本說明
Driver for CP-132UL Series (SCO 5)
649.5 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 版本說明
Driver for CP-132UL Series (SCO 6)
322.0 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 版本說明
Driver for CP-132UL Series (Sun Solaris)
118.0 KB
驅動程式
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 版本說明
Driver for CP-132UL Series (UnixWare)
330.0 KB
驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 版本說明
Driver for CP-132UL Series (Windows ME or prior)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 版本說明
Viewcom
434.6 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (WinCE 5)
370.8 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (WinCE 6)
280.7 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (Windows 95/98)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (WinNT)
193.5 KB
驅動程式
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (UnixWare 2.1)
270.0 KB
驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 版本說明
Driver for CP-132UL Series (QNX6)
120.8 KB
驅動程式
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-132UL Series (FreeBSD)
33.0 KB
驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 版本說明
Driver for CP-132UL Series (WinXP Embedded)
289.1 KB
驅動程式
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
CP-132UL 系列產品資料表
3.2 MB
產品資料表 英文 v1.1 2020年3月9日 2020年3月9日
Manual for CP-132UL Series
10.8 MB
使用者手冊 英文 v12.1 2019年12月31日 2019年12月31日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技術說明 英文 v1.0 2010年2月10日 2010年2月10日

可供選擇的機型 (4)

顯示圖片
moxa-cp-132ul-db9m-image.jpg | MoxaCP-132UL-DB9Mmoxa-cp-132ul-i-db9m-image.jpg | MoxaCP-132UL-I-DB9Mmoxa-cp-132ul-t-image.jpg | MoxaCP-132UL-Tmoxa-cp-132ul-i-t-image.jpg | MoxaCP-132UL-I-T
Serial StandardsRS-422/485RS-422/485RS-422/485RS-422/485
No. of Serial Ports2222
Serial Isolation Protection2 kV2 kV
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
Included CableCBL-M25M9x2-50CBL-M25M9x2-50
