CP-134EL-A-I 系列

4 埠 RS-422/485 短身型 PCI Express 擴充卡，內建 4 kV 突波保護、2 kV 光電隔離

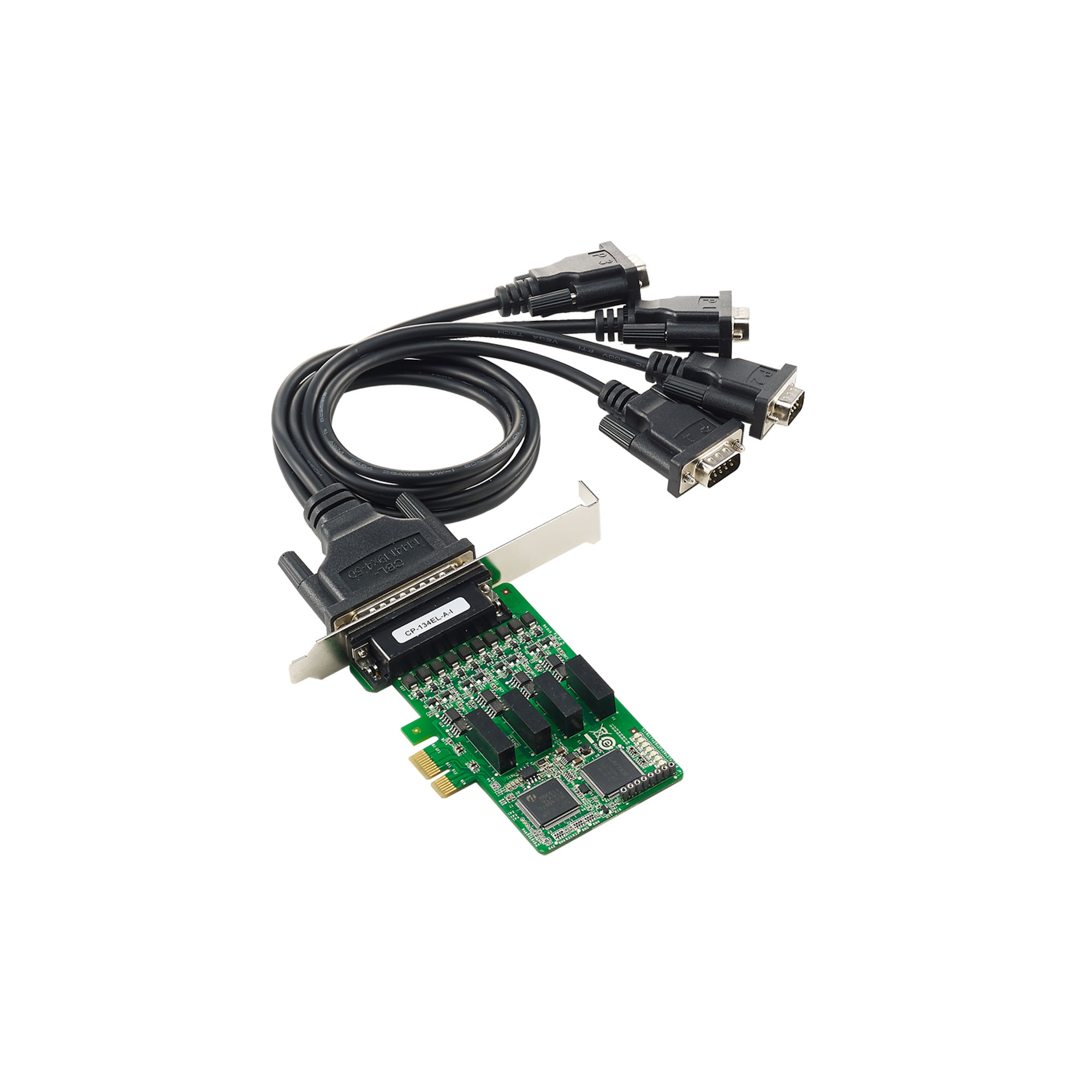

moxa-cp-134el-a-i-series-image-1-(1).jpg | Moxa

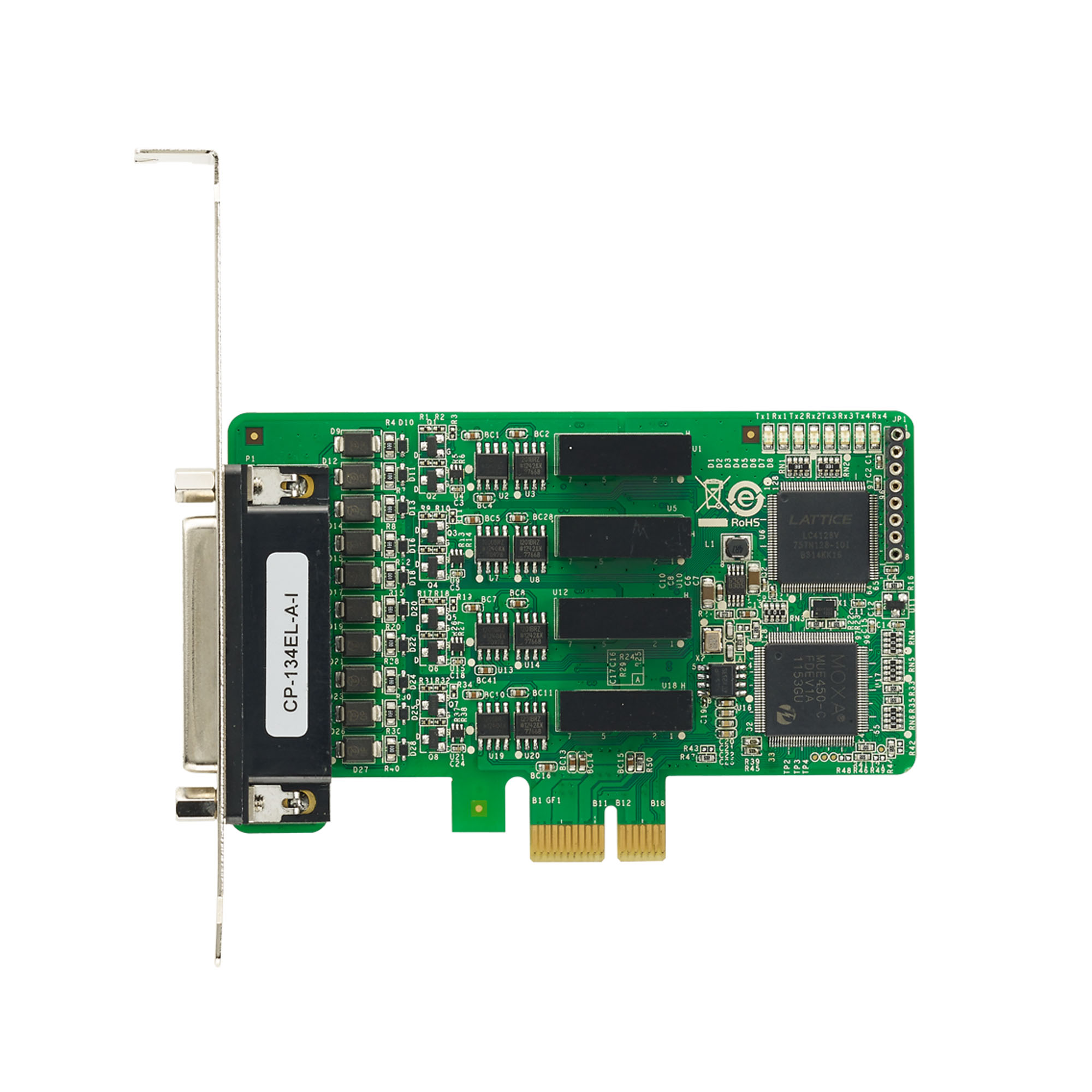

moxa-cp-134el-a-i-series-image-2-(1).jpg | Moxa

特色與優點

  • PCI Express 1.0 相容
  • 快速資料傳輸，最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟體流量控制
  • RS-232/422/485 可選用各種不同的連接線與連接盒
  • 為多種作業系統提供的驅動程式，包括 Windows、Linux 和 UNIX
  • 內建 LED 與管理軟體，可輕鬆維護

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CP-134EL-A-I 是智慧型 PCI Express 多埠串列擴充卡，專為 POS 和 ATM 應用程式以及用於工業自動化系統製造商與系統整合商所設計。CP-134EL-A-I 與所有最常用的作業系統皆可相容，八個串列埠的每個都可支援高達 921.6 kbps 的數據傳輸率，並且提供完整數據機控制訊號，以確保與廣泛串列週邊設備的相容性。此外，CP-134EL-A-I 可與 PCI Express x1 搭配使用，因此擴充卡可安裝於任何 PCI Express 插槽。



智慧型 RS-485 可輕鬆地進行安裝與偵測除錯

設定 RS-485 網路相對而言比較容易。 當電源開啟同時裝置連接至網路並且開始傳輸與接收資料時，挑戰才算開始。在多數情況下，工程師將會需要透過沿著網路在策略點設定上拉/下拉電阻器和終端器，進一步調整系統。 Moxa 全新的智慧 RS-485 技術可支援兩個重要功能，使得下列動作變更簡單：(1) 一鍵式安裝可自動分析網路拓樸，然後調整終端器和上拉/下拉電阻器。(2) 一鍵式故障排除可告知應該做什麼改變讓有缺陷的網路可以運作。



  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-422
    RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Flow Control

    None
    XON/XOFF

  • Isolation

    2 kV

  • Surge

    4 kV

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64)/2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 5.x
    Linux kernel 4.x
    Linux kernel 3.x
    Linux kernel 2.6.x
    Linux kernel 2.4.x

  • UNIX Drivers

    Solaris 10
    UnixWare 7
    SCO OpenServer 5
    SCO OpenServer 6

  • Arm®-based Platform Support

    Linux Kernel 5.x / 4.x

  • Input Current

    3,414 mA @ 3.3 VDC

  • Dimensions

    67.21 x 103 mm (2.65 x 4.06 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    433,077 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
 2022年9月6日 2022年9月6日 版本說明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 版本說明
MSB Linux kernel 4.x.x driver
161.9 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 版本說明
Driver for CP-134EL-A-I Series (Windows XP, 2008 or earlier)
759.9 KB 		驅動程式
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月17日 2017年10月17日 版本說明
Driver for CP-134EL-A-I Series (DOS)
634.2 KB 		驅動程式
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 版本說明
Driver for CP-134EL-A-I Series (SCO 5)
649.5 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-134EL-A-I Series (SCO 6)
322.0 KB 		驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-134EL-A-I Series (Sun Solaris)
118.0 KB 		驅動程式
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 版本說明
Driver for CP-134EL-A-I Series (UnixWare)
330.0 KB 		驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for CP-134EL-A-I Series (Windows ME or prior)
341.1 KB 		驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 版本說明
Viewcom
434.6 KB 		工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 版本說明
Driver for CP-134EL-A-I Series (QNX6)
120.8 KB 		驅動程式
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 版本說明
Driver for CP-134EL-A-I Series (WinXP Embedded)
289.1 KB 		驅動程式
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
CP-134EL-A-I 系列產品資料表
3.2 MB 		產品資料表 中文 v1.4 2023年12月25日 2023年12月25日
QIG for PCI Express Multiport Serial Board Series
495.4 KB 		QIG 英文 v2.4 2023年4月17日 2023年4月17日
Manual for Multiport Serial PCI Express Boards
16.1 MB 		使用者手冊 英文 v12.1 2022年9月16日 2022年9月16日
2D CAD for CP-134EL-A-I
1.5 MB 		2D CAD 英文 2010年2月9日 2010年2月9日

可供選擇的機型 (3)

顯示圖片
比較
moxa-cp-134el-a-i-db9m-image.jpg | MoxaCP-134EL-A-I-DB9M
比較
moxa-cp-134el-a-i-db25m-image.jpg | MoxaCP-134EL-A-I-DB25M
比較

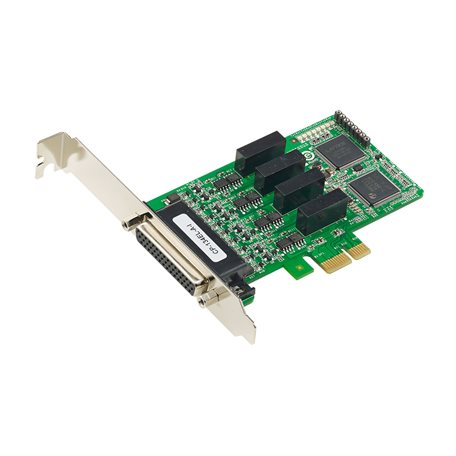

moxa-cp-134el-a-i-image.jpg | MoxaCP-134EL-A-I w/o cable
Serial StandardsRS-422/485RS-422/485RS-422/485
No. of Serial Ports444
Included CableCBL-M44M9x4-50CBL-M44M25x4-50–
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
