POS-104UL 系列

4 埠 RS-232 Universal PCI 擴充卡,提供串列供電

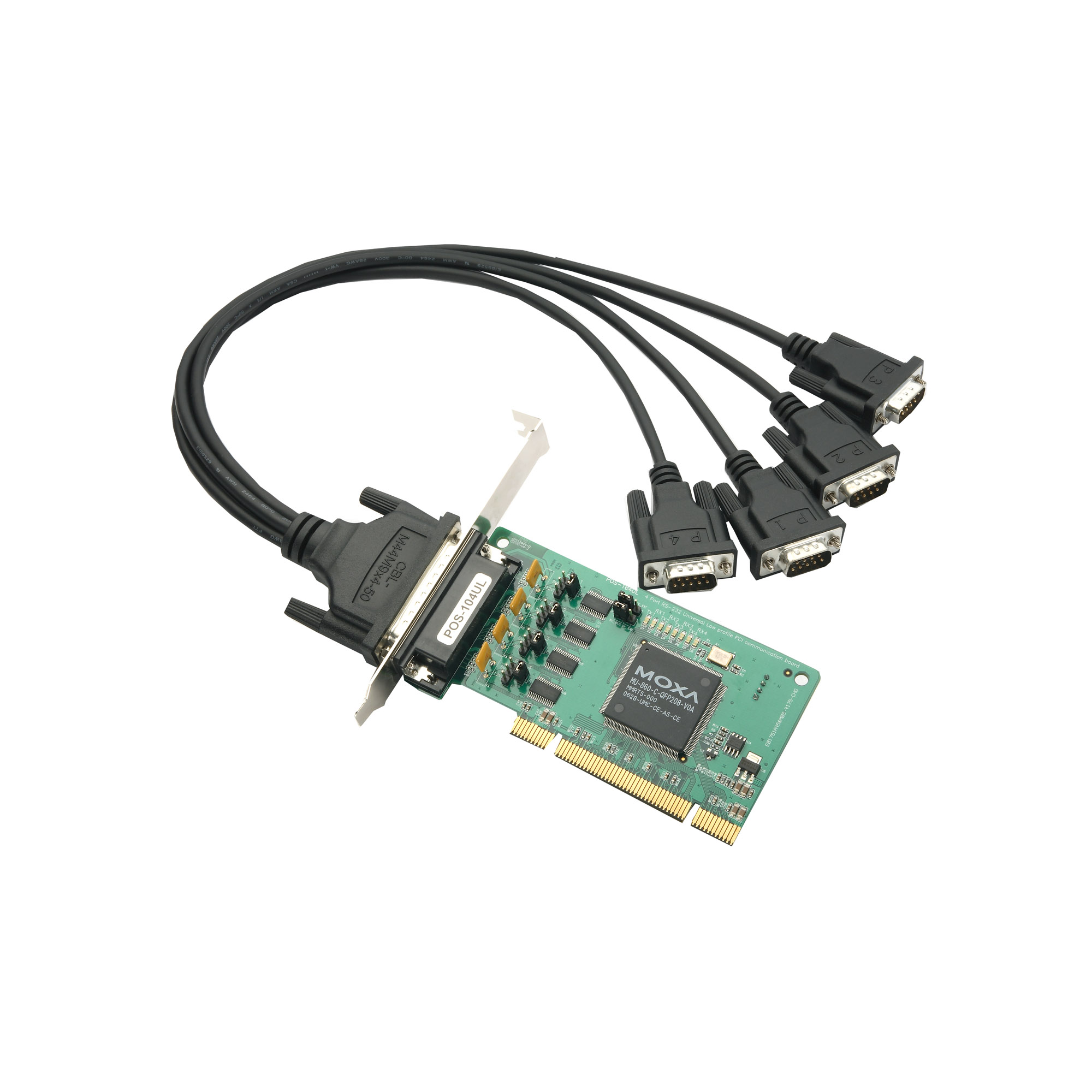

moxa-pos-104ul-series-image-1-(1).jpg | Moxa

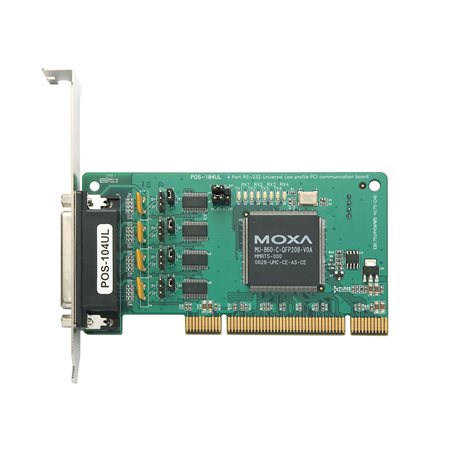

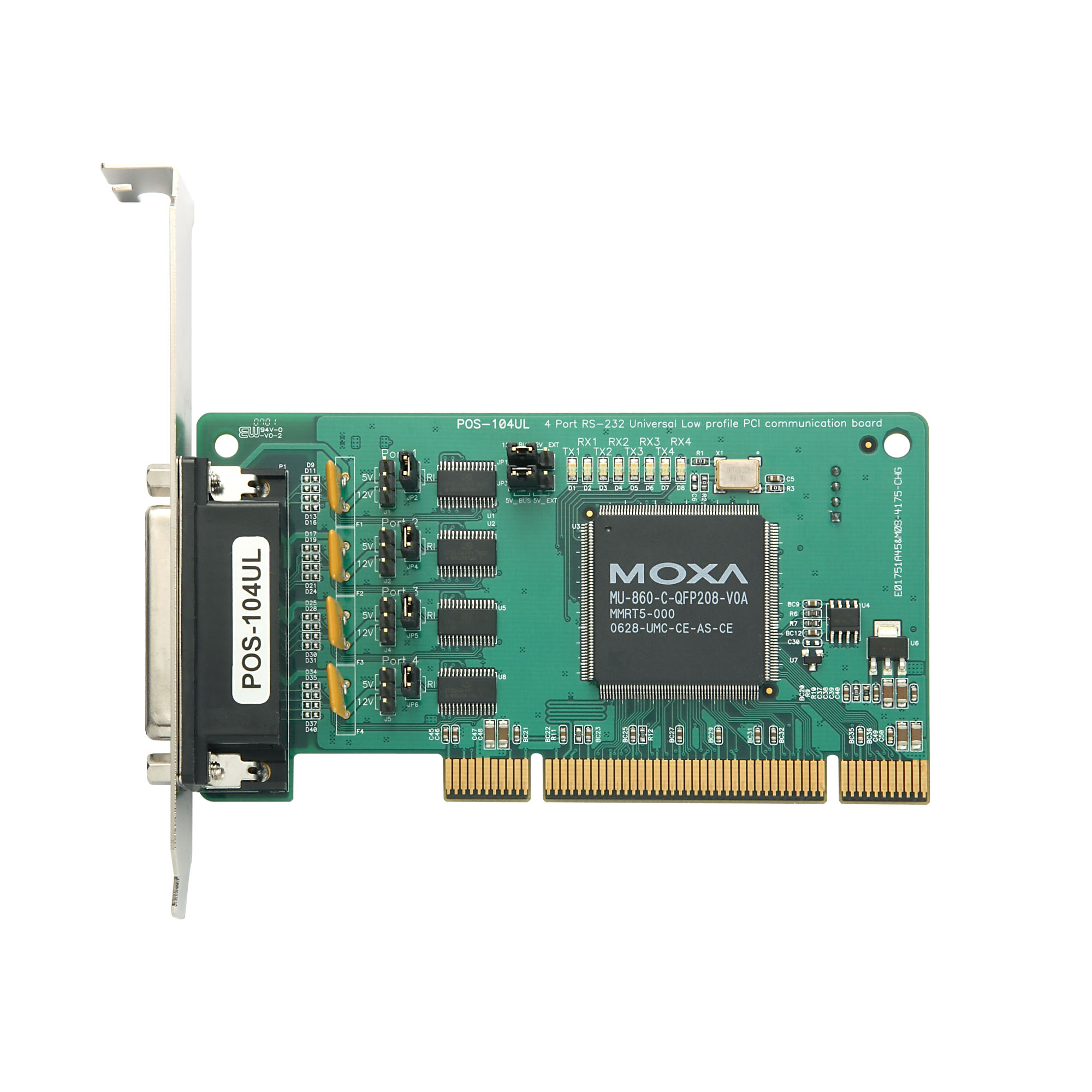

moxa-pos-104ul-series-image-2-(1).jpg | Moxa

特色與優點

  • 超過 800 kbps 數據傳輸量,可提供最高效能
  • 每個連接埠的電源選項:5 V(輸出)、12 V(輸出)和 RI(輸入)
  • 來自匯流排或電源的串列埠電源
  • 快速資料傳輸,最高傳輸率達 921.6 Kbps
  • 128 位元 FIFO 和晶片內建軟硬體流量控制
  • 與 3.3/5 V PCI 和 PCI-X 相容
  • 短版擴充卡,適用於輕巧型 PC
  • 為多種作業系統提供的驅動程式,包括 Windows、Linux 和 UNIX
  • 提供寬溫版本,適合 -40 至 85°C 的作業環境

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

POS-104UL 是智慧型的 4 埠 Universal PCI 串列通訊多埠卡,是特別為 POS 和 ATM 應用、工業自動化系統製造商及系統整合商所設計。POS-104UL 和 所有主要的作業系統皆相容,此外,每片 POS-104UL 的 4 個 RS-232 串列埠都支援高達 921.6 Kbps 的資料傳輸速率,並提供完整的數據機控制訊號,確 保和各種不同串列設備的相容性。POS-104UL 的每個串列埠供應的 5 V 或 12 V 電力,可與 3.3 V 和 5 V 的 PCI 插槽共用,適合安裝於大多數 PC Server 上。

  • Comm. Controller

    16C550C compatible

  • Baudrate

    50 bps to 921.6 kbps

  • Bus

    32-bit Universal PCI

  • Connector

    DB44 female

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Parity

    None, Even, Odd, Space, Mark

  • Serial Standards

    RS-232

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI (optional)

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Output Power Rating

    1 A @ 5 V, 1 A @ 12 V (per port)

  • Dimensions

    64.4 x 120 mm (2.53 x 4.72 in)

  • Operating Temperature

    POS-104UL-DB9M: 0 to 55°C (32 to 131°F)
    POS-104UL-T: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    EN 61000-6-4, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    2,124,022 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
MSB Linux kernel 4.x.x driver
161.9 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 版本說明
MSB Linux kernel 5.x.x driver
160.1 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 版本說明
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
驅動程式
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 版本說明
Driver for Linux kernel 2.x.x
161.3 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 版本說明
Driver for Linux kernel 3.x.x
161.1 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 版本說明
Driver for POS-104UL Series (SCO 5)
649.5 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 版本說明
Driver for POS-104UL Series (SCO 6)
322.0 KB
驅動程式
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 版本說明
Driver for POS-104UL Series (Sun Solaris)
118.0 KB
驅動程式
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 版本說明
Driver for POS-104UL Series (UnixWare)
330.0 KB
驅動程式
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 版本說明
Viewcom
451.1 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (UnixWare 2.1)
270.0 KB
驅動程式
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (WinCE 5)
370.8 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (WinCE 6)
280.7 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (Windows 95/98)
341.1 KB
驅動程式
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (WinNT)
193.5 KB
驅動程式
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 版本說明
Driver for POS-104UL Series (QNX6)
120.8 KB
驅動程式
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 版本說明
Driver for POS-104UL Series (FreeBSD)
33.0 KB
驅動程式
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 版本說明
Driver for POS-104UL Series (WinXP Embedded)
289.1 KB
驅動程式
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
POS-104UL 系列產品資料表
2.3 MB
產品資料表 中文 v1.1 2020年3月9日 2020年3月9日
Manual for POS-104UL Series
10.8 MB
使用者手冊 英文 v12.1 2019年12月31日 2019年12月31日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
133.5 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技術說明 英文 v1.0 2010年2月22日 2010年2月22日

可供選擇的機型 (2)

顯示圖片
moxa-pos-104ul-db9m-image.jpg | MoxaPOS-104UL-DB9Mmoxa-pos-104ul-t-image.jpg | MoxaPOS-104UL-T
Serial StandardsRS-232RS-232
No. of Serial Ports44
Operating Temp.0 to 55°C-40 to 85°C
Included CableCBL-M44M9x4-50
加入詢價查看詢價明細加入詢價查看詢價明細
已加入詢價列表

POS-104UL 系列

POS-104UL-DB9M

moxa-pos-104ul-db9m-image.jpg | Moxa

Buy online from our distributors

POS-104UL 系列

POS-104UL-T

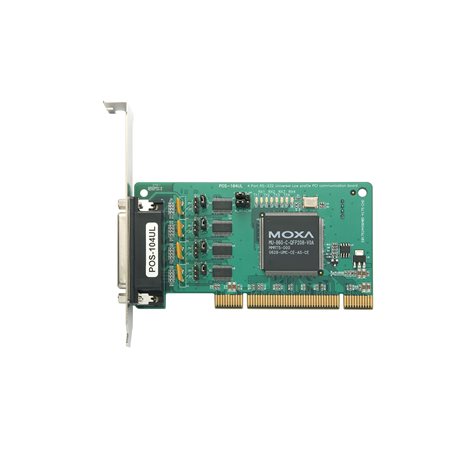

moxa-pos-104ul-t-image.jpg | Moxa
