MGate 5216 系列

2 埠串列/Modbus 轉 EtherCAT 閘道器

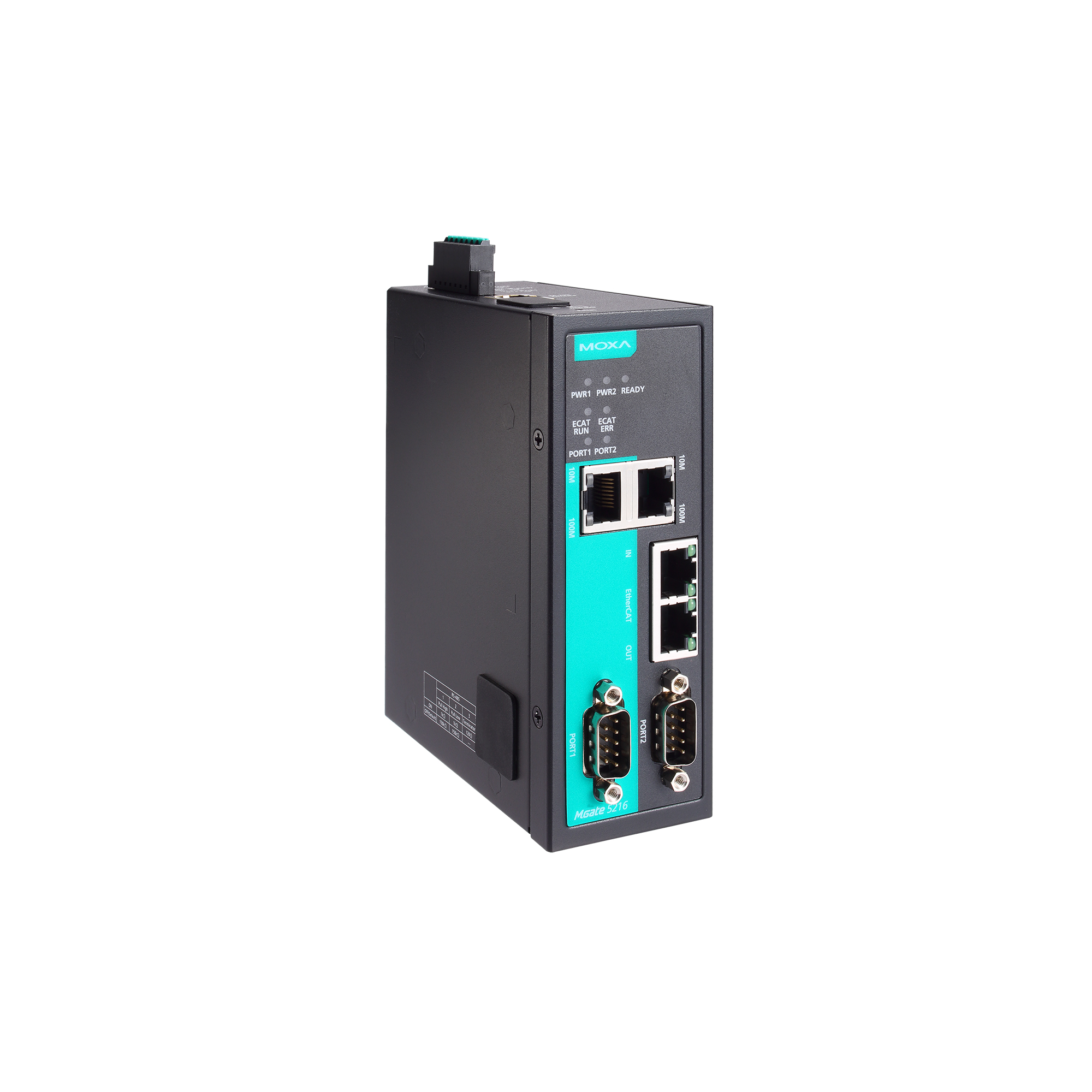

moxa-mgate-5216-series-image-(1).jpg | Moxa

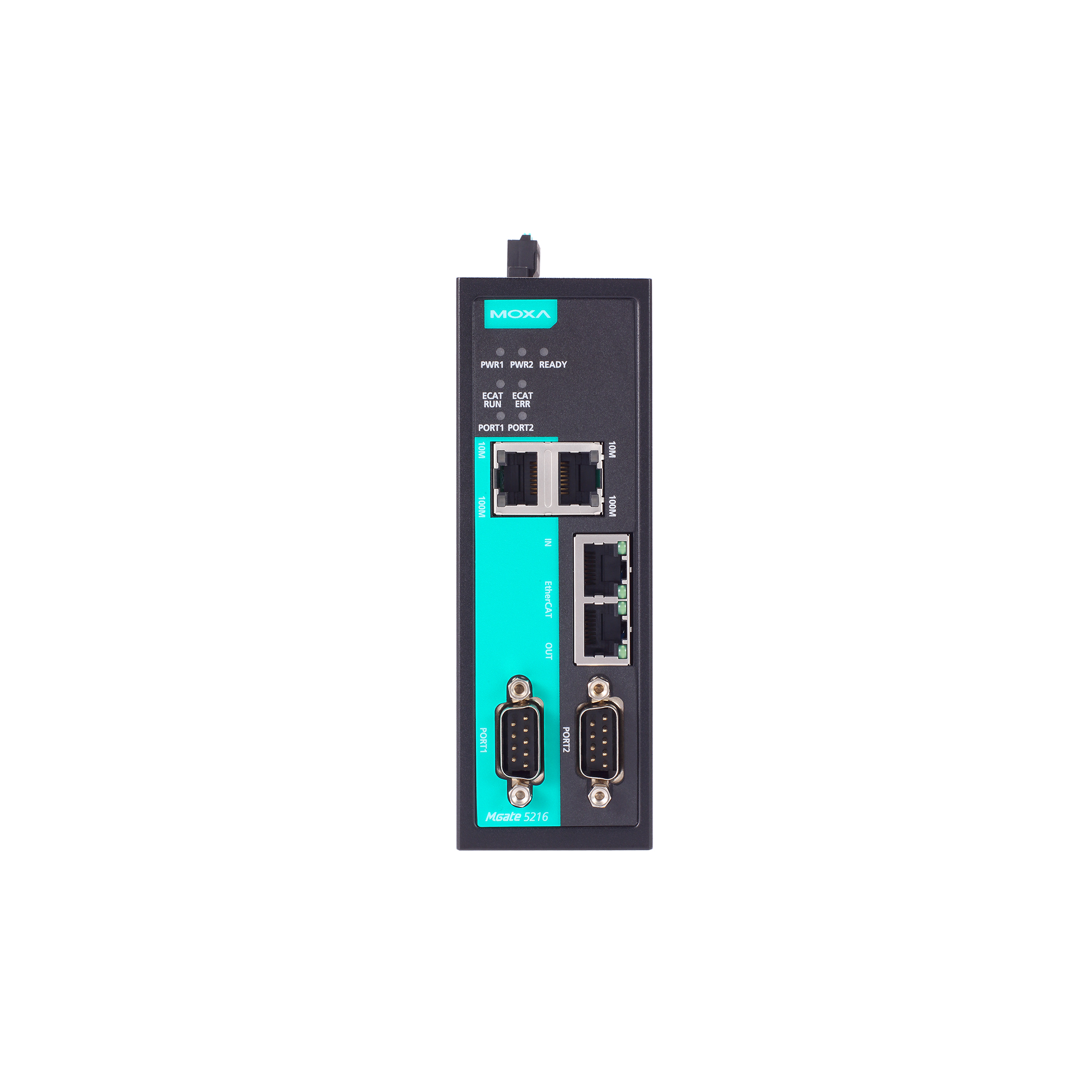

moxa-mgate-5216-series-image-1-(1).jpg | Moxa

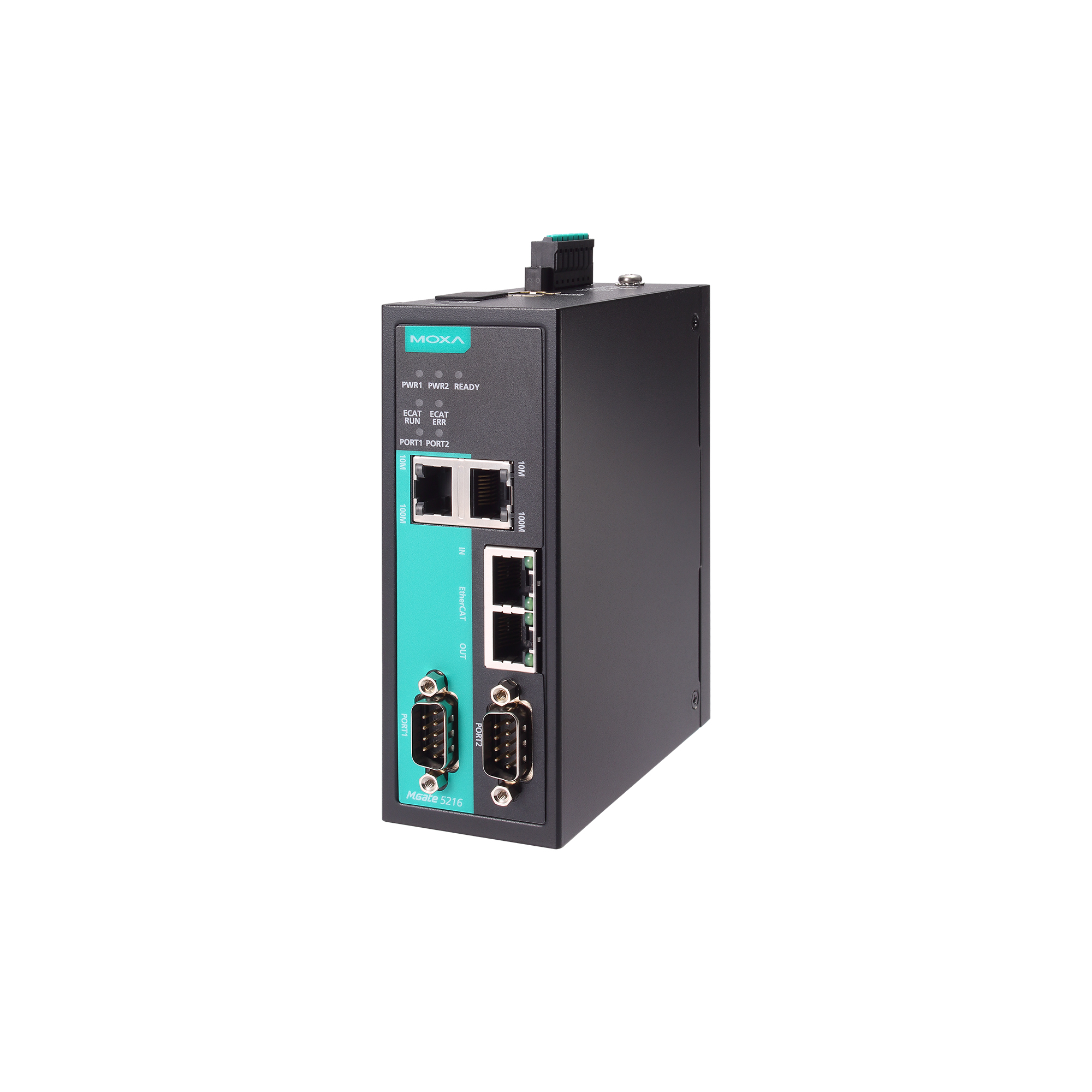

moxa-mgate-5216-series-image-2-(1).jpg | Moxa

特色與優點

  • 從私有串列協定或 Modbus 到 EtherCAT 的通訊協定轉換
  • 支援 EtherCAT 從屬裝置
  • 支援 Modbus RTU/ASCII 用戶端
  • 最大資料輸入與輸出可達 512 位元組
  • 串列內建埠 2kV 隔離保護
  • 支援使用 MicroPython 進行私有串列的程式編寫
  • 支援乙太網路串接供輕鬆佈線
  • 支援備援雙 DC 電源輸入與 1 個 relay 輸出
  • 符合 IEC 62443-4-2 的資安防護功能

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5216 系列 EtherCAT 工業級乙太網路閘道器可在 Modbus RTU/ASCII、私有串列與 EtherCAT 通訊協定之間轉換資料。所有型號均有強固的金屬外殼加以保護，可使用 DIN 軌道安裝，而且提供內建串列隔離。

Modbus 是最普遍使用的工業通訊協定之一，EtherCAT 普遍用於工廠自動化和半導體領域。MGate 5216 支援 Modbus RTU/ASCII 用戶端與 MicroPython，可在私有串列通訊協定中編寫程式，使您能夠將 Modbus 裝置或串列裝置連接至 EtherCAT 主機。

MGate 5216 EtherCAT 閘道器有助於輕鬆配置和快速維護。直覺型 Web 主控台適用於遠端維護工作。多種故障排除工具可縮短配置時間與系統停機時間，堅固耐用的設計適用於工業應用。

輕鬆配置

MGate 5216 EtherCAT 閘道器具有便利的使用者介面，可供您快速設定大多數應用的通訊協定轉換程序，完全不需要使用者費時逐一進行繁瑣的參數配置。MGate 5216 支援 Web 主控台，適用於遠端維護。 支援加密通訊功能（包含 HTTPS）， 強化網路安全。此外，也提供系統監控功能來記錄網路連線和系統日誌。

內建各種功能，可輕鬆維護

MGate 5216 支援通訊協定診斷和流量監控，故障排除更容易， 尤其在安裝階段。不正確的軟體參數（例如從屬裝置 ID 和暫存器位址）或不正確的命令配置造成的串列通訊問題，可藉由通訊協定診斷和流量監控予以處理，以便取得並檢查數據， 輕鬆查明根本原因。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    EtherCAT Slave

  • Configuration Options

    Web Console (HTTP/HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    UDP

  • MIB

    MIB-II

  • Time Management

    NTP Client

  • No. of Ports

    2

  • Connector

    DB9 male

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128 per serial port

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • Version

    1.20.0

  • Functions Supported

    Input
    Output
    Input/Output

  • Max. No. of Commands

    64 per serial port

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • Mode

    Slave

  • Baudrate

    Full duplex 100 Mbps

  • FMMU

    3

  • Sync Manager

    4

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    416 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions (without ears)

    45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)

  • Weight

    589 g (1.30 lb)

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1
    UL 61010-2-201

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    2,305,846 hrs

  • Standards

    Telcordia SR332
