OBU-102 系列

2 通道光纖旁路單元

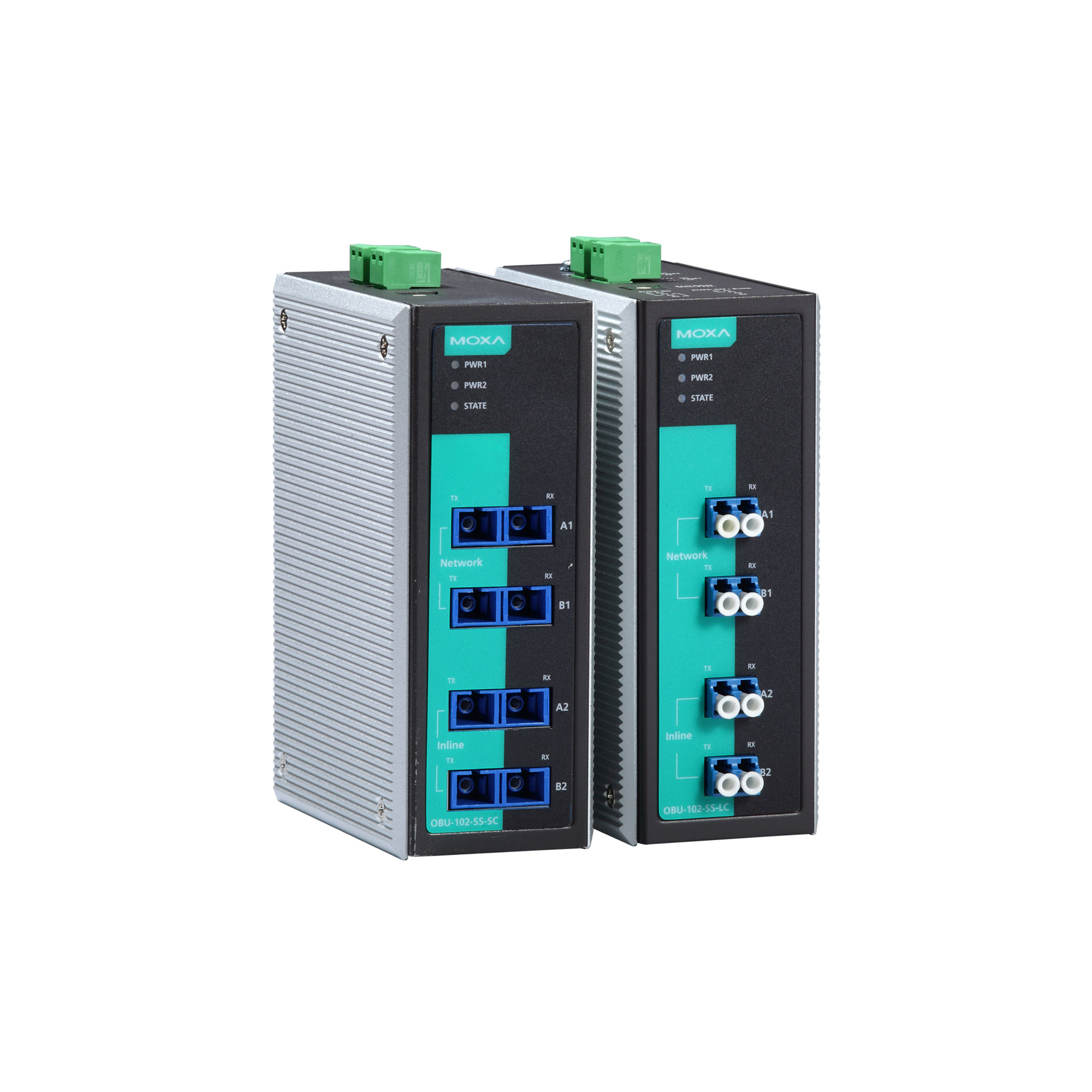

moxa-obu-102-series-image-1-(1).jpg | Moxa

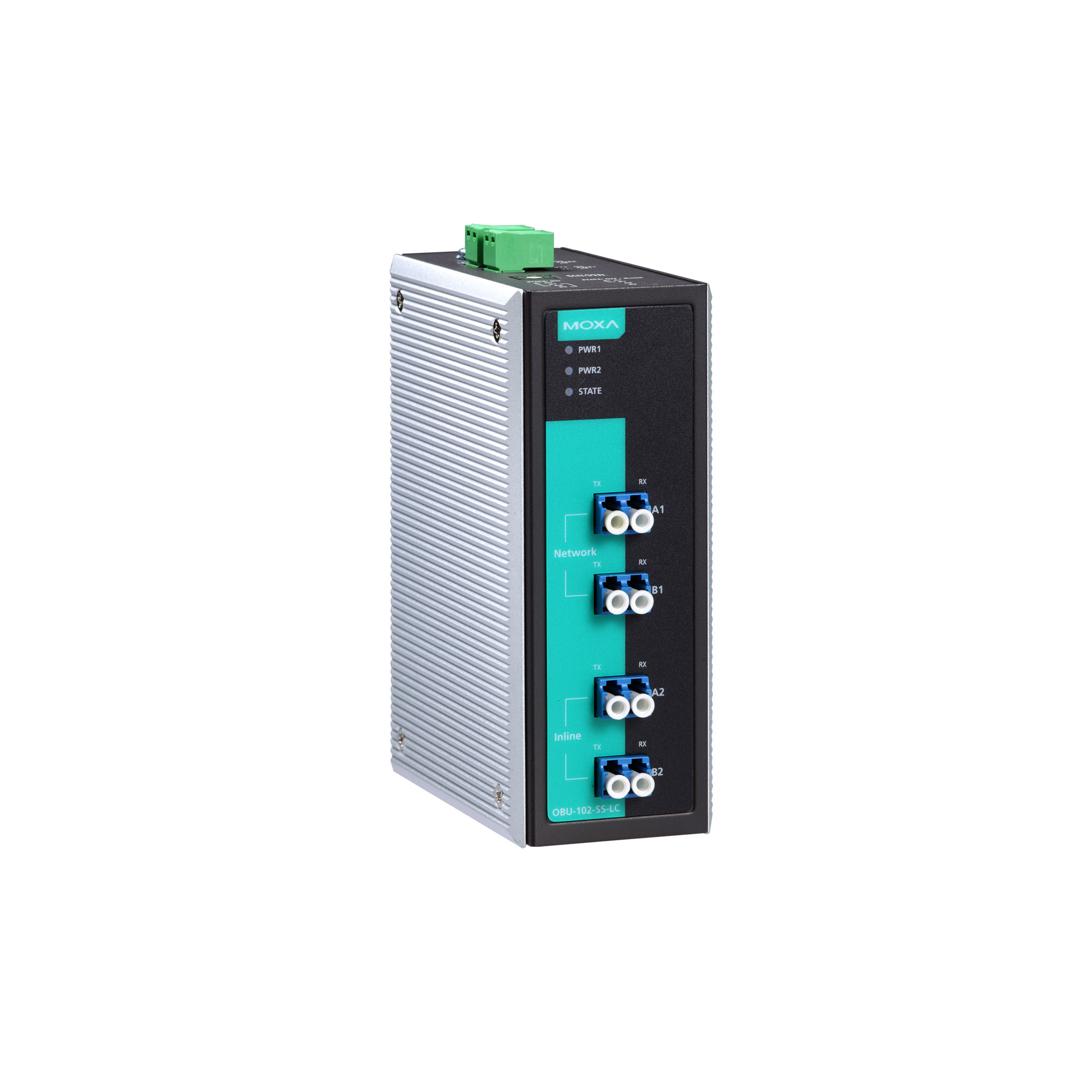

moxa-obu-102-series-image-2-(1).jpg | Moxa

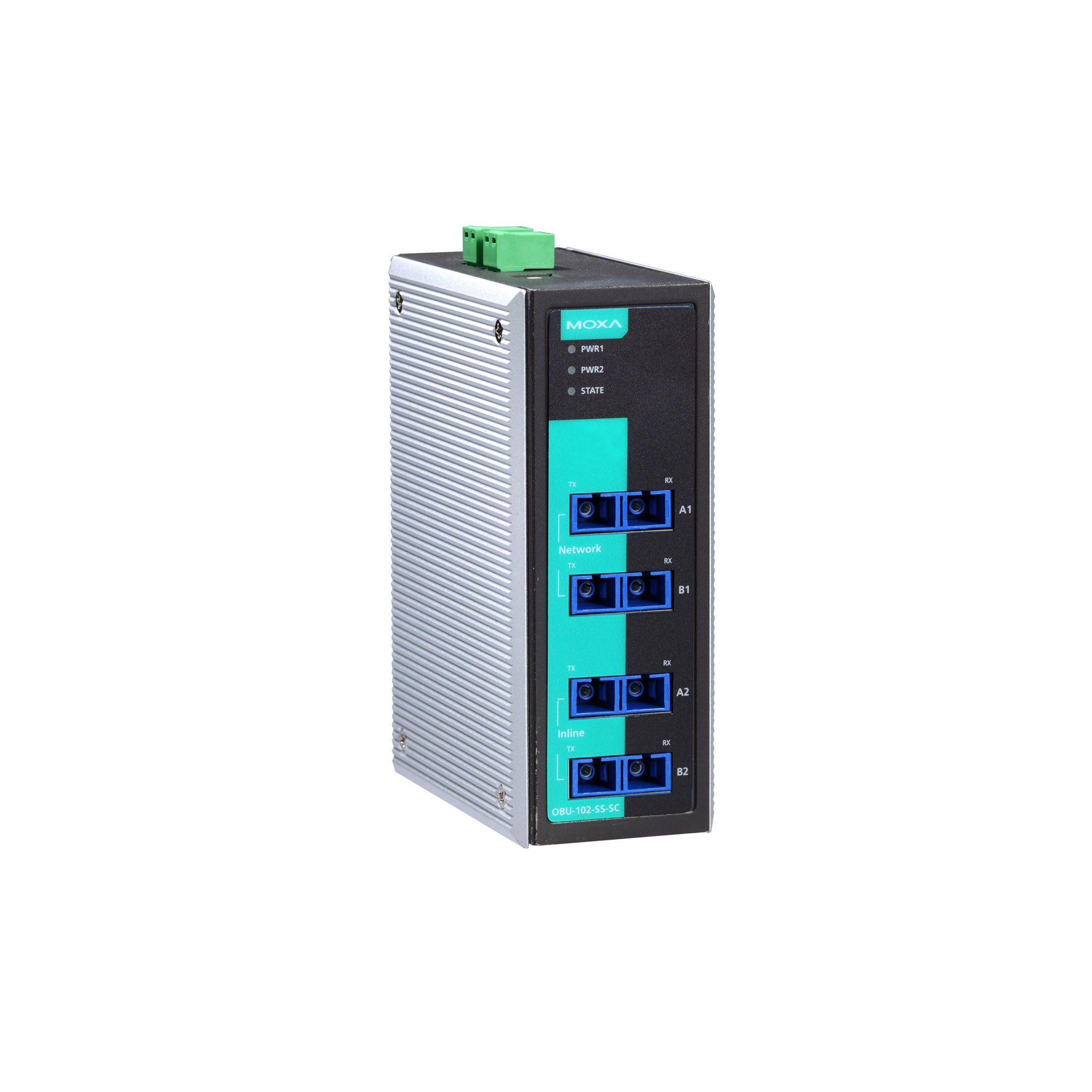

moxa-obu-102-series-image-3-(1).jpg | Moxa

特色與優點

  • 支援 SC/ST/LC 接頭，10/100M、1G 和 10G 乙太網路光纖連線
  • 雙備援 12/24/48 VDC 電源輸入
  • IP30 金屬外殼
  • -20°C 至 70°C 操作溫度範圍
  • 支援 DIN 軌道安裝
  • 超低耗電量 0.72 W

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 OBU-102 光纖旁路單元可為任何網路節點新增旁路繼電器功能。在線性拓樸中，一次斷電或節點故障可能會導致整個網路癱瘓，因為線路更遠 處的所有網路節點的通訊也會中斷。使用中繼旁路，該節點在發生故障時會被繞過，網路的其餘部分則不受影響。

旁路繼電器功能

OBU-102 系列位於節點和網路之間，可為尚不支援此重要功能的任何 網路交換器新增旁路繼電器功能。在正常運作中，OBU-102 系列做為 閘道器，轉送進出網路交換器的網路流量。不過，如果斷電，OBU102 將繞過未通電的交換器，並將網路流量直接傳輸到繼電器中的下 一個交換器。

  • Single-Mode Fiber, SC Female Connector

    OBU-102-SS-SC: 4

  • Single-Mode Fiber, ST Female Connector

    OBU-102-SS-ST: 4

  • Single-Mode Fiber, LC Female Connector

    OBU-102-SS-LC: 4

  • Optical Switching Time

    10 ms (max.)

  • Insertion Loss

    1.6 dB (max.)

  • Boot Delay Interval

    10 steps, each step represents a 5 second delay

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Input Current

    0.1 A @ 48 VDC

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    700 g (1.54 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    -20 to 70°C (-4 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 QIG
名稱 類型 語言 版本 發布日期
Declaration of Conformity for OBU-102 Series
298.9 KB 		聲明書 英文 v1.0 2024年4月29日 2024年4月29日
QIG for OBU-102 Series
3.5 MB 		QIG 英文 v3.1 2021年6月7日 2021年6月7日
OBU-102 系列產品資料表
3.9 MB 		產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for OBU-102
163.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

可供選擇的機型 (3)

顯示圖片
比較
moxa-obu-102-ss-lc-image.jpg | MoxaOBU-102-SS-LC
比較
moxa-obu-102-ss-sc-image.jpg | MoxaOBU-102-SS-SC
比較

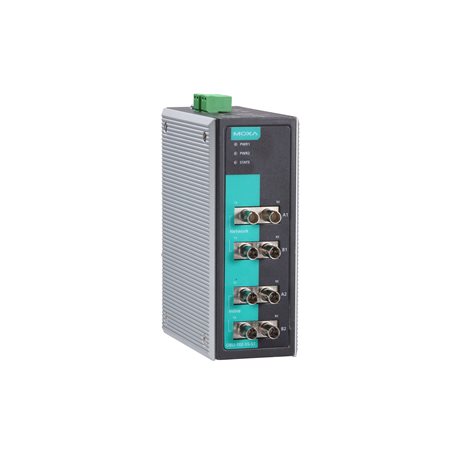

moxa-obu-102-ss-st-image.jpg | MoxaOBU-102-SS-ST
Single-Mode Fiber SC Female Connectors–4–
Single-Mode Fiber ST Female Connectors––4
Single-Mode Fiber LC Female Connectors4––
