INJ-24 系列

Gigabit IEEE 802.3af/at PoE+ 供電器

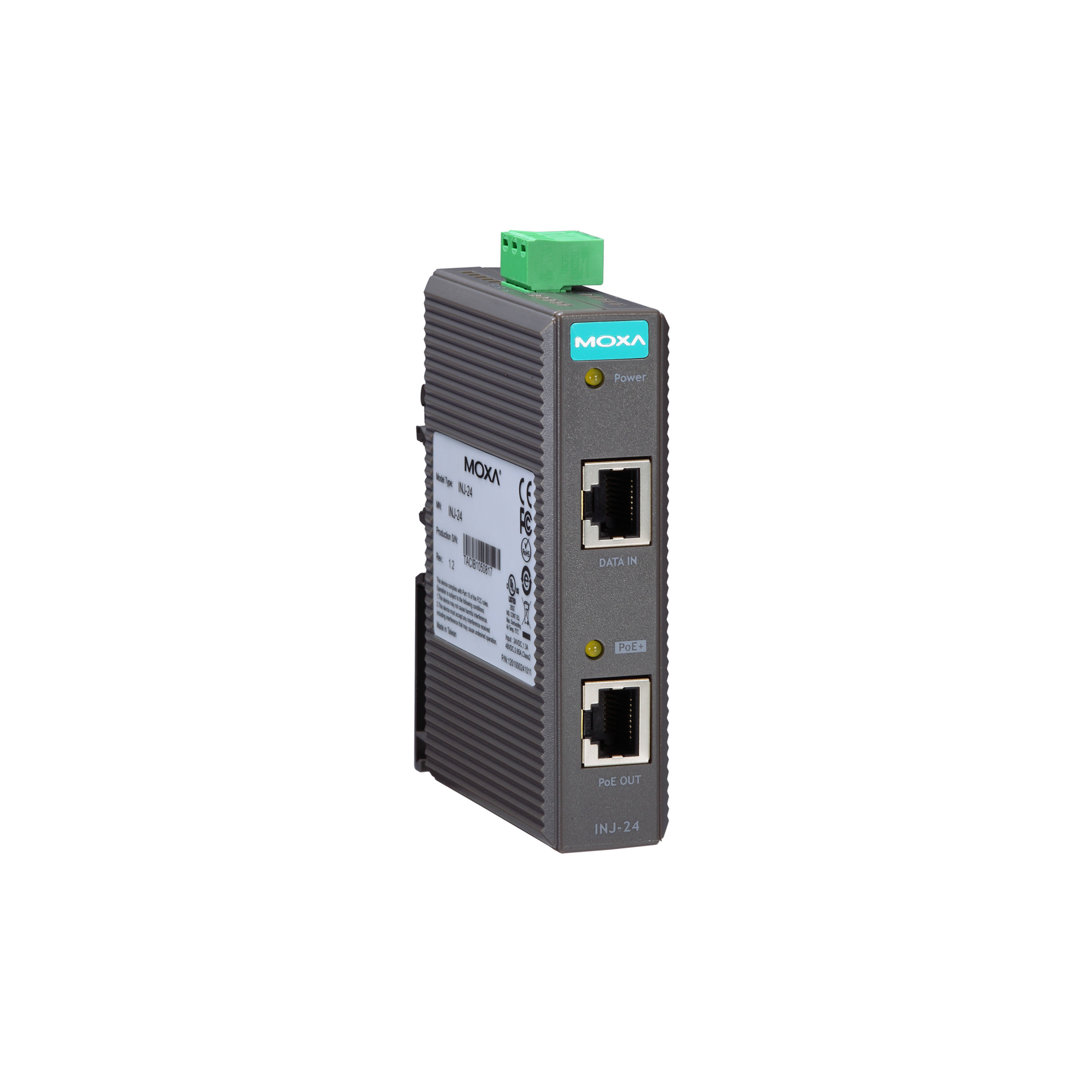

moxa-inj-24-series-image-1-(1).jpg | Moxa

特色與優點

  • PoE+ 供電器用於 10/100/1000M 網路;供應電力並且將數據傳送至 PD(電力裝置)
  • IEEE 802.3af/at 相容;支援完整 30 瓦特輸出
  • 24/48 VDC 寬範圍電源輸入
  • -40 至 75°C 操作溫度範圍(-T 型號)

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

INJ-24 是一款 Gigabit IEEE 802.3at PoE+ 供電器,可將電力與數據結合,並透過一條乙太網路纜線將其傳遞至受電設備。INJ-24 供電器專為搭配高耗電裝置使用所設計,可提供 PoE 最多 30 瓦特的電力。-40 到 75°C(-40 到 167°F)操作溫度功能使得 INJ-24 非常適合在惡劣的工業環境下操作。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (10/100/1000BaseT(X), RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Pinout

    V+, V+, V-, V-, for pins 4, 5, 7, 8 (Midspan, MDI, Mode B)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3af/at for PoE/PoE+ output

  • Input Voltage

    24/48 VDC

  • Operating Voltage

    22 to 57 VDC

  • Input Current

    1.42 A @ 24 VDC

  • Power Consumption (Max.)

    Max. 4.08 W full loading without PDs’ consumption

  • Power Budget

    Max. 30 W for total PD consumption
    Max. 30 W for each PoE port

  • Connection

    1 removable 3-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    24.9 x 100 x 86.2 mm (0.98 x 3.93 x 3.39 in)

  • Weight

    115 g (0.26 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    INJ-24: 0 to 60°C (32 to 140°F)
    INJ-24-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508, EN 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    2,525,278 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

名稱 類型 語言 版本 發布日期
QIG for INJ-24 Series
884.2 KB
QIG 英文 v4.2 2022年10月26日 2022年10月26日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技術說明 英文 v1.0 2019年2月12日 2019年2月12日
INJ-24 系列產品資料表
2.3 MB
產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for INJ-24 PCBA
512.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for INJ-24 TOP
534.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可供選擇的機型 (2)

顯示圖片
moxa-inj-24-image.jpg | MoxaINJ-24moxa-inj-24-t-image.jpg | MoxaINJ-24-T
10/100/1000BaseT(X) Ports
RJ45 Connector
11
PoE Ports, 10/100/1000BaseT(X)
RJ45 Connector
11
Operating Temp.0 to 60°C-40 to 75°C
