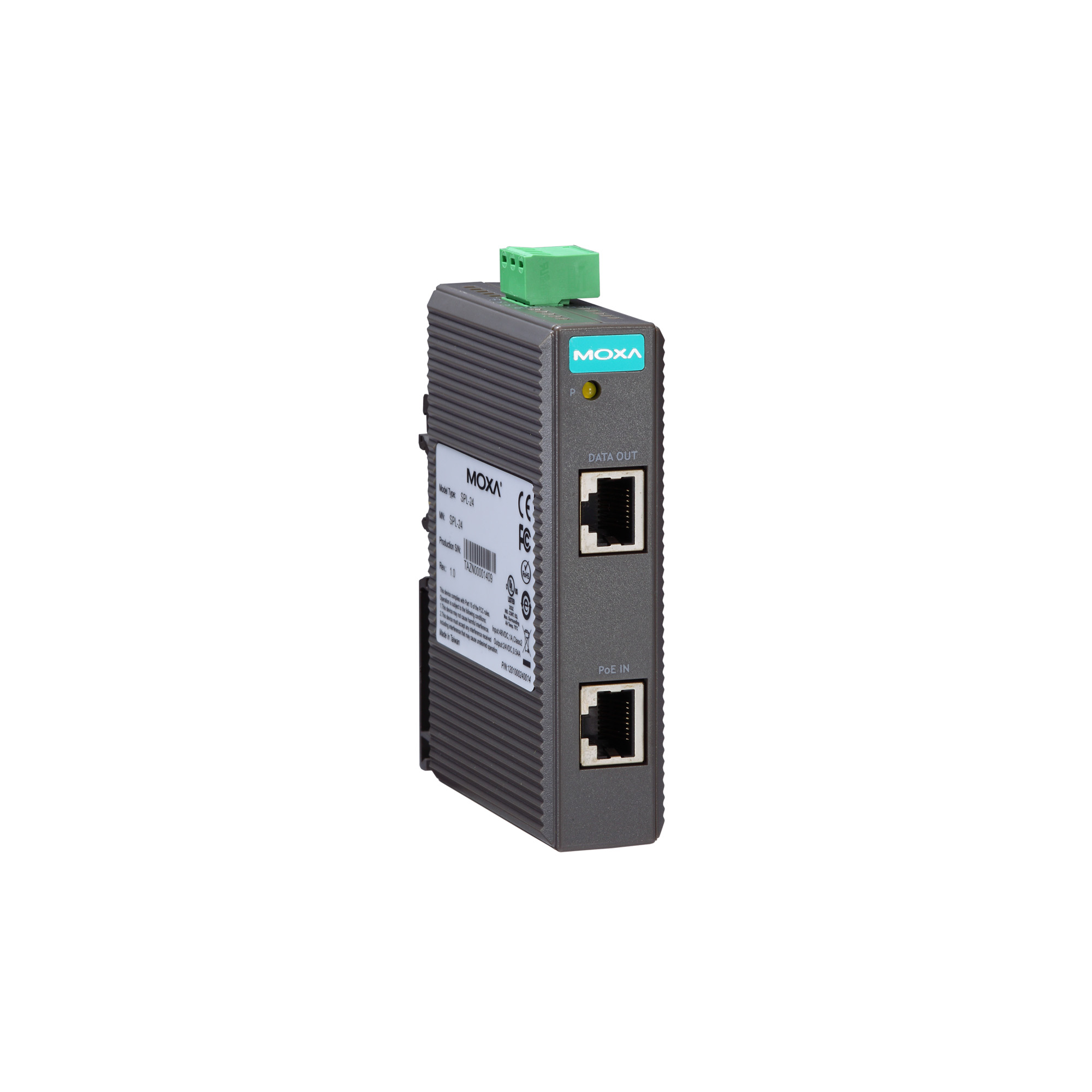

SPL-24 系列

PoE 分離器

moxa-spl-24-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEEE 802.3af 標準;可從 PoE 設備將電力和資料分離
  • 在 24VDC 時,支援高達 12.95W 的輸出功率
  • 電源輸出短路保護
  • -40 至 75°C 操作溫度範圍(-T 型號)
  • 支援 DIN 軌道安裝

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PoE 的主要優勢是可以透過標準的乙太網路CAT5纜線傳輸資料和電力到乙太網路設備。Moxa 的 SPL-24 PoE 分離器作為受電設備 (PD),將電源供應器的電力分離,並傳輸至乙太網路設備。在使用 Moxa 的設備時,最遠可以將電力和資料從供電設備(PSE)端傳輸至 100 公尺(328 英呎)。

標準型號可以在 0 到 60°C(32 到 140°F)的溫度下操作,而寬溫度型號則可以在 -40 到 75°C(-40 到 167°F)的溫度下操作。此外,堅固耐用的硬體讓此系列的設備在嚴峻的工業應用中仍然能夠可靠地運作。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (PD), 10/100BaseT(X), RJ45 Connector

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.3af for PoE
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)

  • Operating Voltage

    44 to 75 VDC (PoE)

  • Overload Current Protection

    Supported

  • Output Voltage Rating

    24 VDC

  • Output Power Rating

    12.95 W (max.)

  • Connection

    1 removable 3-contact terminal block(s)

  • Dimensions

    24.9 x 100 x 86.2 mm (0.98 x 3.93 x 3.39 in)

  • Installation

    DIN-rail mounting

  • IP Rating

    IP30

  • Weight

    95 g (0.21 lb)

  • Operating Temperature

    SPL-24: 0 to 60°C (32 to 140°F)
    SPL-24-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Signal: 2 kV
    IEC 61000-4-5 Surge: Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Maritime

    DNV-GL, ABS, LR, NK

  • Vibration

    IEC 60068-2-6

  • Time

    5,104,703 hrs

  • Standards

    MIL-HDBK-217F

支援文件

名稱 類型 語言 版本 發布日期
QIG for SPL-24 Series
2.2 MB
QIG 英文 v6.2 2021年5月5日 2021年5月5日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技術說明 英文 v1.0 2019年2月12日 2019年2月12日
SPL-24 系列產品資料表
2.3 MB
產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for SPL-24
513.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
