NDR 電源供應器系列

120/240 W 小型電源供應器，用於 DIN 鋁軌安裝的產品

moxa-ndr-power-supply-series-image-(1).jpg | Moxa

特色與優點

  • 鋁軌式安裝的電源供應器
  • 纖薄外型，是機櫃安裝的理想選擇
  • 通用交流電源輸入
  • 高功率轉換效率

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-eac-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NDR 系列鋁軌式電源專為工業應用而設計。40 至 63 mm 的纖薄外形，使電源可輕鬆安裝在機櫃等狹小的空間内。此系列電源支持 -20 至 70°C 工作溫度，適用於嚴苛的工作環境。電源配有金屬外殼，支持 90 VAC 至 264 VAC 交流输入，並符合 EN 61000-3-2 標準。 此系列產品還支援恆定電流模式，可提供過載保護。

  • Wattage

    NDR-120-24: 120 W
    NDR-120-48: 120 W
    NDR-240-48: 240 W

  • Voltage

    NDR-120-24: 24 VDC
    NDR-120-48: 48 VDC
    NDR-240-48: 48 VDC

  • Current Rating

    NDR-120-24: 0 to 5 A
    NDR-120-48: 0 to 2.5 A
    NDR-240-48: 0 to 5 A

  • Ripple and Noise

    NDR-120-24: 120 mVp-p
    NDR-120-48: 150 mVp-p
    NDR-240-48: 150 mVp-p

  • Voltage Adjustment Range

    NDR-120-24: 24 to 28 VDC
    NDR-120-48: 48 to 55 VDC
    NDR-240-48: 48 to 55 VDC

  • Setup/Rise Time at Full Load

    NDR-120-24: 2500 ms, 60 ms at 115 VAC
    NDR-120-24: 1200 ms, 60 ms at 230 VAC
    NDR-120-48: 2500 ms, 60 ms at 115 VAC
    NDR-120-48: 1200 ms, 60 ms at 230 VAC
    NDR-240-48: 3000 ms, 100 ms at 115 VAC
    NDR-240-48: 1500 ms, 100 ms at 230 VAC

  • Typical Hold Up Time at Full Load

    NDR-120-24: 10 ms at 115 VAC
    NDR-120-24: 16 ms at 230 VAC
    NDR-120-48: 10 ms at 115 VAC
    NDR-120-48: 16 ms at 230 VAC
    NDR-240-48: 22 ms at 115 VAC
    NDR-240-48: 28 ms at 230 VAC

  • Typical Efficiency

    NDR-120-24: 88%
    NDR-120-48: 89%
    NDR-240-48: 90%

  • Typical Current

    NDR-120-24: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
    NDR-120-48: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
    NDR-240-48: 1.3 A @ 230 VAC, 2.5 A @ 115 VAC

  • Voltage Range

    90 to 264 VAC (47 to 63 Hz)
    127 to 370 VDC

  • Inrush Current (cold start)

    35 A @ 230 VAC, 20 A @ 115 VAC

  • Rated Output Power

    105 to 160%

  • Protection Type

    Constant current limiting, recovers automatically after fault condition is removed

  • Over-Voltage Range

    NDR-120-24: 29 to 33 V
    NDR-120-48: 56 to 65 V
    NDR-240-48: 56 to 65 V

  • Protection Type

    Shut down operating voltage, repower on to recover

  • Housing

    Metal

  • Dimensions

    NDR-120-24: 123.75 x 125.20 x 40 mm (4.87 x 4.93 x 1.57 in)
    NDR-120-48: 123.75 x 125.20 x 40 mm (4.87 x 4.93 x 1.57 in)
    NDR-240-48: 127.81 x 123.75 x 63 mm (5.03 x 4.87 x 2.48 in)

  • Weight

    NDR-120-24: 500 g (1.10 lb)
    NDR-120-48: 500 g (1.10 lb)
    NDR-240-48: 900 g (1.98 lb)

  • Operating Temperature

    -20 to 70°C (-4 to 158°F)

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    20 to 95% (non-condensing)

  • Max. Operating Temperature at Full Load

    NDR-120-48: 45°C (113°F)
    NDR-120-24: 45°C (113°F)
    NDR-240-48: 50°C (122°F)

  • Safety

    UL 508, EN 62368-1, IEC 62368-1

  • EMC

    EN 55032/24, EN 61000-3-2 Class A, EN 61000-3-3

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Standards

    MIL-HDBK-217F

  • Time

    NDR-120-24: 453,334 hrs
    NDR-120-48: 453,334 hrs
    NDR-240-48: 230,206 hrs

支援文件

篩選

全部 產品資料表 聲明書 QIG
名稱 類型 語言 版本 發布日期
QIG for NDR Power Supply Series
648.3 KB 		QIG 英文 v1.2 2024年6月12日 2024年6月12日
Declaration of Conformity for NDR-240-48
298.8 KB 		聲明書 英文 v1.0 2024年4月23日 2024年4月23日
Declaration of Conformity for NDR-120-24/48
299.3 KB 		聲明書 英文 v1.0 2024年4月23日 2024年4月23日
NDR 電源供應器系列產品資料表
2.9 MB 		產品資料表 中文 v1.1 2020年4月7日 2020年4月7日

可供選擇的機型 (3)

顯示圖片
比較

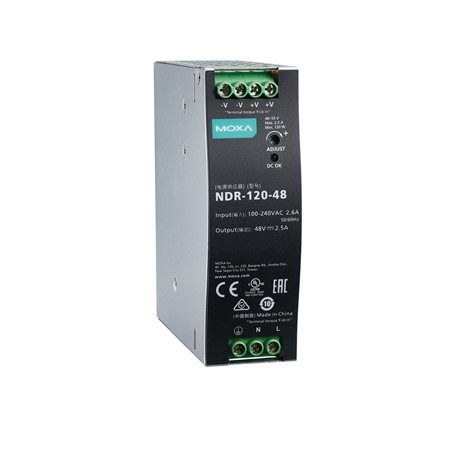

moxa-ndr-120-48-image.jpg | MoxaNDR-120-48
比較

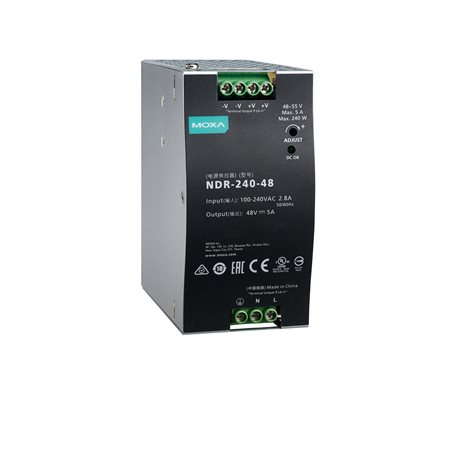

moxa-ndr-240-48-image.jpg | MoxaNDR-240-48
比較
moxa-ndr-120-24-image.jpg | MoxaNDR-120-24
Input Voltage90 to 264 VAC
47 to 63 Hz
120 to 370 VDC		90 to 264 VAC
47 to 63 Hz
120 to 370 VDC		90 to 264 VAC
47 to 63 Hz
120 to 370 VDC
Wattage120 W240 W120 W
Output Voltage48 V48 V24 V
Rated Current2.5 A5 A5 A
Operating Temp.-20 to 70°C-20 to 70°C-20 to 70°C
