ANT-WDB-ONF-0709 系列

2.4 GHz 時為 7 dBi 和 5 GHz 時為 9 dBi，N-type（母），雙頻全向型天線

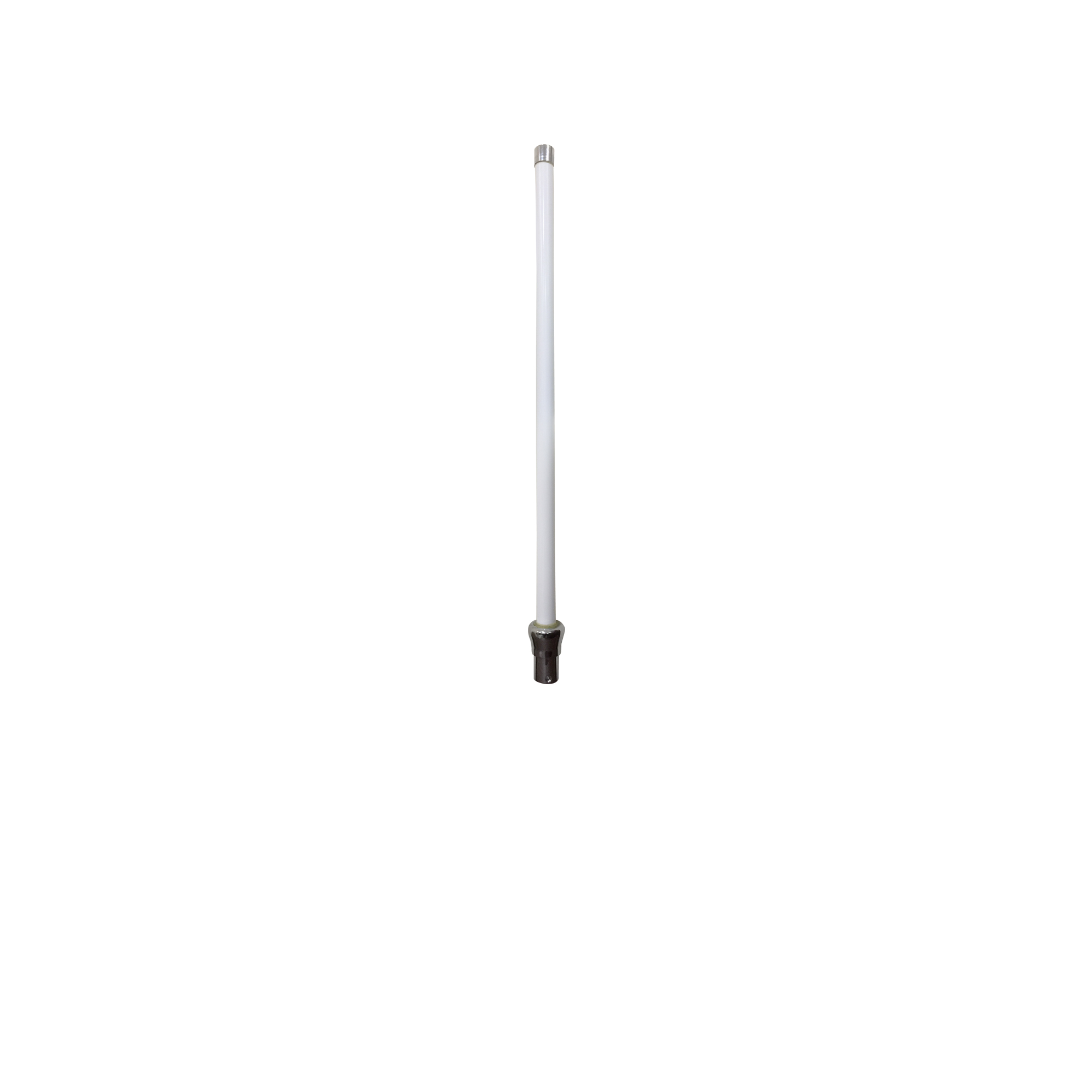

moxa-ant-wdb-onf-0709-series-image-(1).jpg | Moxa

特色與優點

  • 高增益天線，有助於提升效能
  • 防水 N-type 接頭
  • 輕量
  • 小巧的外型
  • 支援立桿式安裝
  • IP65 防護等級外殼
  • -40°C 至 80°C 操作溫度範圍

聯絡銷售顧問

簡介

ANT-WDB-ONF-0709 是全向型雙頻高增益天線，配備防水 N-type（母）接頭。IP65 防護等級外殼、支援立桿式安裝，以及 -40 至 85°C 的寬操作溫度範 圍，因此非常適合戶外使用。



現場方向圖

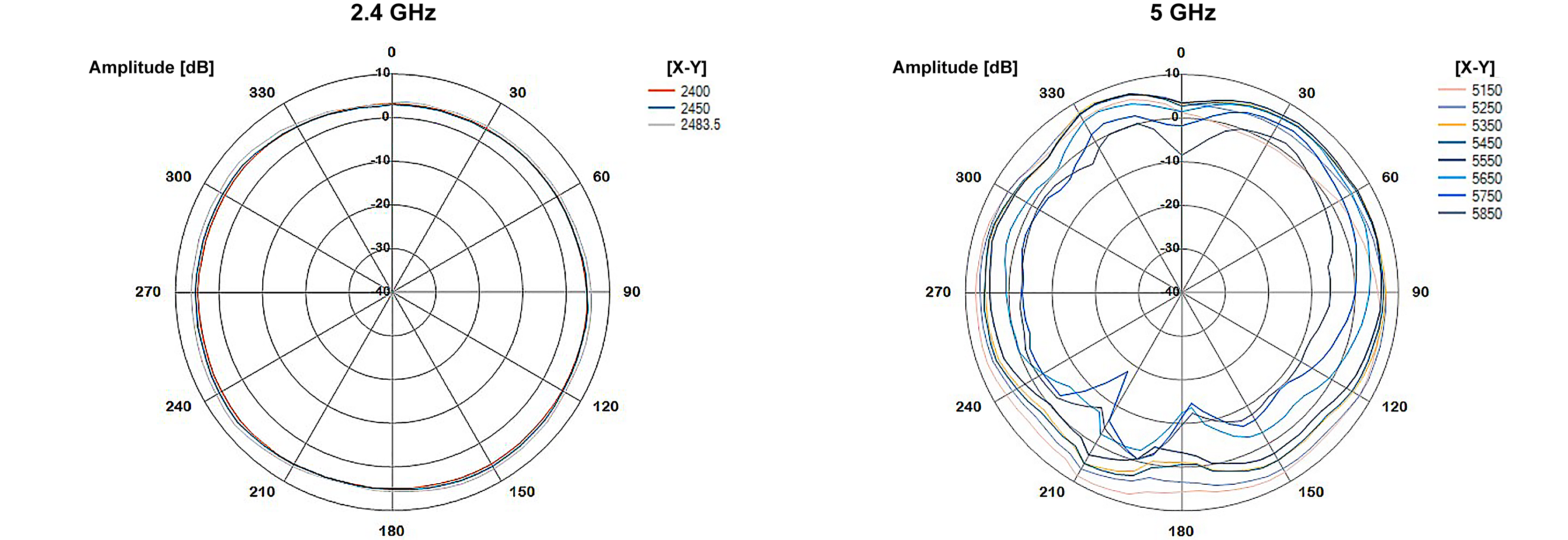

X-Y 平面

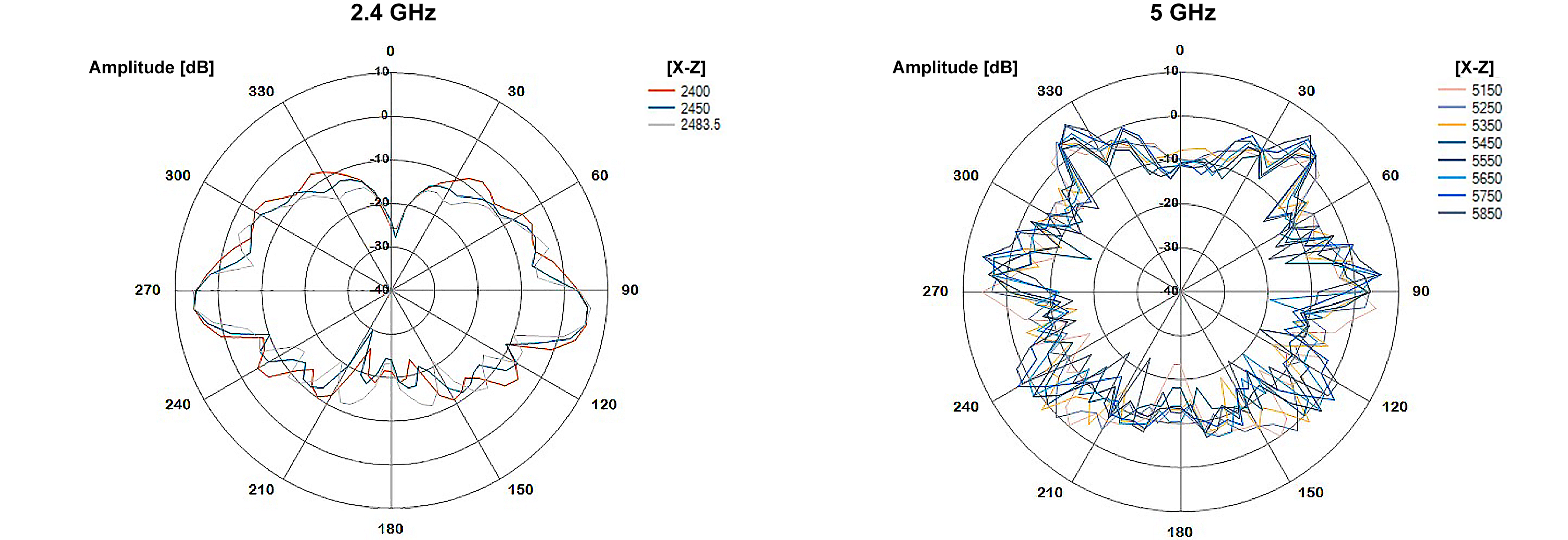

X-Z 平面

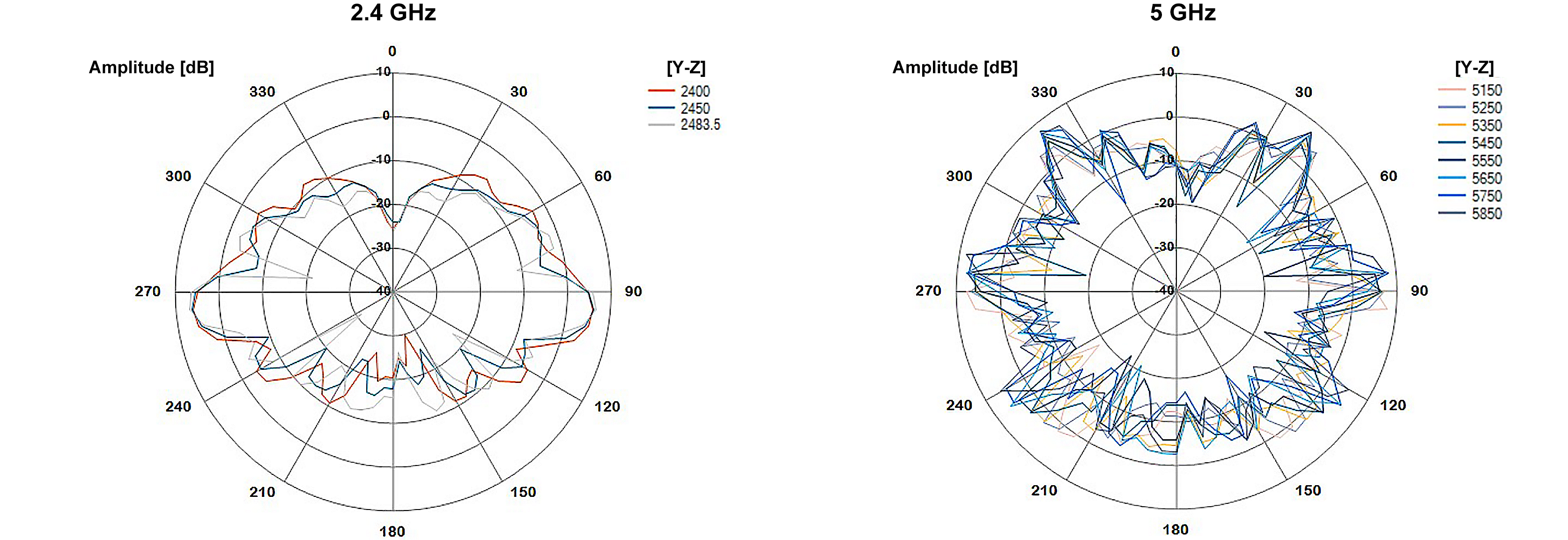

Y-Z 平面



  • Frequency

    2.4 to 2.4835 GHz or 5.15 to 5.85 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    7/9 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • HPBW/Horizontal

    360°

  • V.S.W.R.

    1:2.5 max.

  • Power Handling

    10 W (max.)

  • Polarization

    Vertical

  • IP Rating

    IP65

  • Dimensions

    Diameter: 22 mm (0.87 in)
    Length: 610 mm (24.0 in)

  • Weight

    461 g (1.02 lb)

  • Radome Color

    White

  • Radome Material

    Fiberglass

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

支援文件

篩選

全部 產品資料表
名稱 類型 語言 版本 發布日期
ANT-WDB-ONF-0709 系列產品資料表
7.0 MB 		產品資料表 中文 v1.0 2021年3月16日 2021年3月16日

可供選擇的機型 (1)

顯示圖片
比較
ANT-WDB-ONF-0709
Frequency2.4 to 2.4835 GHz, 5.15 to 5.85 GHz
Antenna TypeOmnidirectional
Antenna Gain7 dBi at 2.4 GHz, 9 dBi at 5 GHz
Connector TypeN-type (female)
