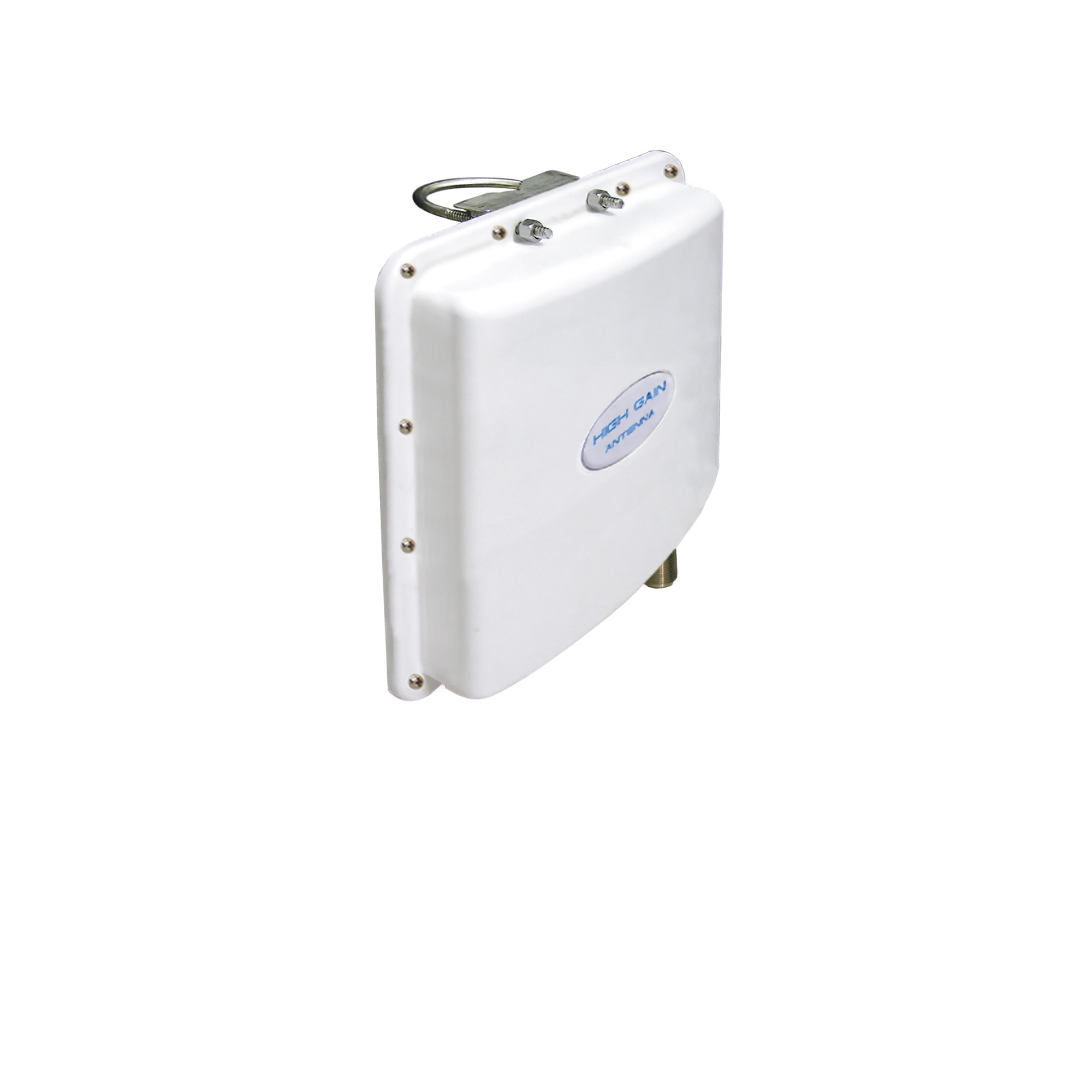

ANT-WSB5-PNF-16 系列

5 GHz 時為 16 dBi,N-type(母),單頻指向型天線

moxa-ant-wsb5-pnf-16-series-image-(1).jpg | Moxa

特色與優點

  • 高增益天線
  • 支援 N-type(母)連接器

聯絡銷售顧問

簡介

ANT-WSB5-PNF-16 是單頻高增益指向型面板天線,配備防水 N-type 母頭連接器。天線在 5 GHz 時提供 16 dBi 的增益。IP65 防護等級外殼、支援立桿式安裝,以及 -40 至 85°C 的寬操作溫度範圍,因此非常適合戶外使用。

現場方向圖

X-Y 平面

X-Z 平面

Y-Z 平面

  • Frequency

    5.15 to 5.85 GHz

  • Antenna Type

    Directional, Panel

  • Typical Antenna Gain

    16 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • HPBW/Horizontal

    30°

  • HPBW/Vertical

    23°

  • V.S.W.R.

    1:2.0 max.

  • Power Handling

    10 W (max.)

  • Polarization

    Vertical

  • IP Rating

    IP65

  • Dimensions

    260 x 260 x 44 mm (10.27 x 10.27 x 1.73 in)

  • Weight

    807 g (1.78 lb)

  • Radome Material

    PC and ABS

  • Installation

    Pole mount

  • Radome Color

    White

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

支援文件

名稱 類型 語言 版本 發布日期
ANT-WSB5-PNF-16 系列產品資料表
3.5 MB
產品資料表 中文 v1.0 2021年3月16日 2021年3月16日

可供選擇的機型 (1)

顯示圖片
ANT-WSB5-PNF-16
Frequency5.15 to 5.85 GHz
Antenna TypeDirectional, panel
Antenna Gain16 dBi
Connector TypeN-type (female)
