UC-2100 系列

Arm Cortex-A8 600 MHz 手掌大小 IIoT 閘道器，包括使用無線模組的 1 個 Mini PCIe 擴充插槽

moxa-uc-2100-series-image-(1).jpg | Moxa

特色與優點

Armv7 Cortex-A8 600-1000 MHz 處理器
手掌大小外型，50 x 80 x 28 公釐
MXview 支援集中監控裝置及運算狀態
統一 API 與推式通訊，只在有需要時擷取資料
1 或 2 個自動感應 10/100 Mbps 乙太網路連接埠
支援 Gigabit 乙太網路 (UC-2112)
最多 2 個軟體可選擇的 RS-232/422/485 連接埠，支援所有訊號
適用 Wi-Fi/行動通訊模組的 Mini PCIe 插槽 (UC-2104)
提供 -40 至 75°C 寬溫度型號，通過嚴峻工業環境認證
長期 Linux 支援至 2027 年；包括錯誤修復和安全修補

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

UC-2100 系列運算平台是專為嵌入式資料擷取與處理應用所設計。電腦隨附最多兩個軟體可選擇 RS-232/422/485 全訊號串列埠和單或雙乙太網路連接埠。此手掌大小系列的基於 Arm 架構的運算平台包含滿足廣泛介面需求的各種型號，例如單或雙串列及乙太網路連接埠、Gigabit 乙太網路及無線連線能力。這些多用途的通訊功能讓使用者能夠有效地調整 UC-2100 以適應各類複雜的通訊解決方案。

UC-2100 系列具有內建 Cortex-A8 基於 Arm 架構的處理器，已針對各種工業解決方案進行最佳化處理。這款輕薄的嵌入式電腦是可靠且安全的閘道器，具備其彈性介面選項，可協助您在現場進行資料擷取並進行處理，同時也是適用於許多其他大規模部署的實用通訊平台。提供專為寬溫應用設計的型號可在極端環境下使用，例如油氣工業環境。此外，所有型號都使用 Moxa Industrial Linux 平台，其提供最佳化的軟體功能及長期支援。

外觀

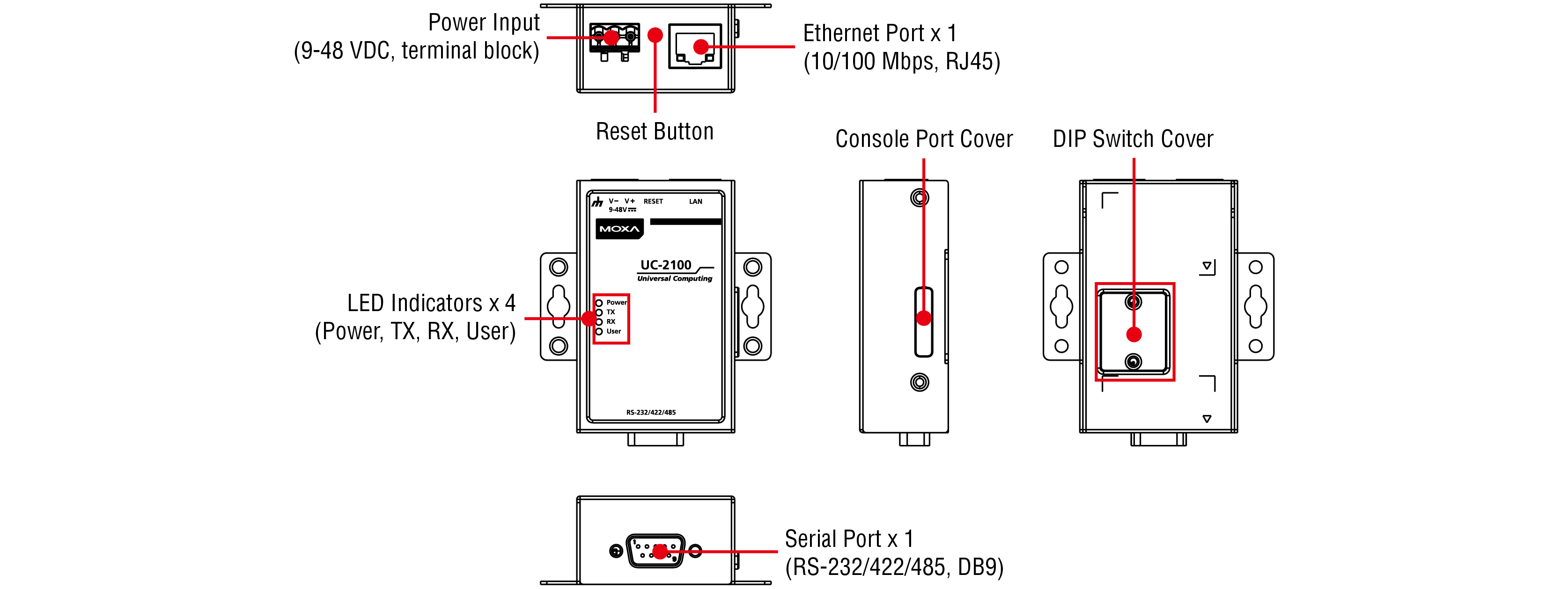

UC-2101

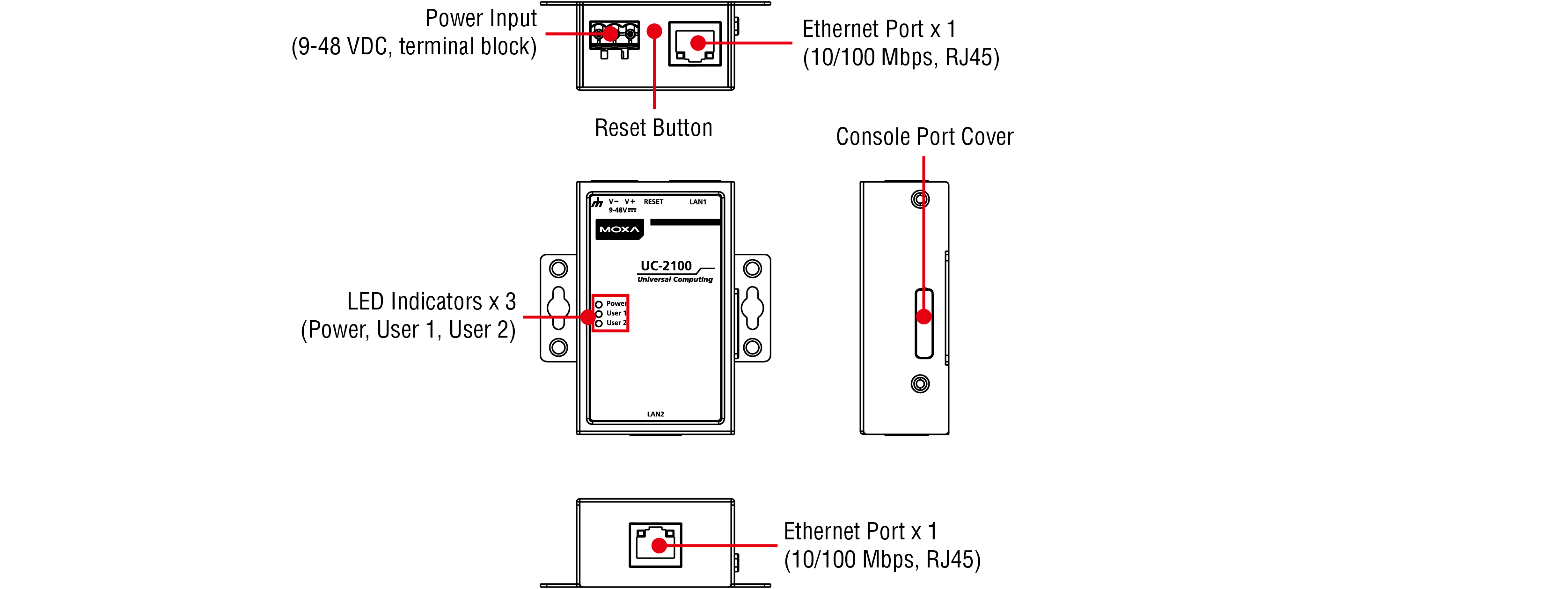

UC-2102

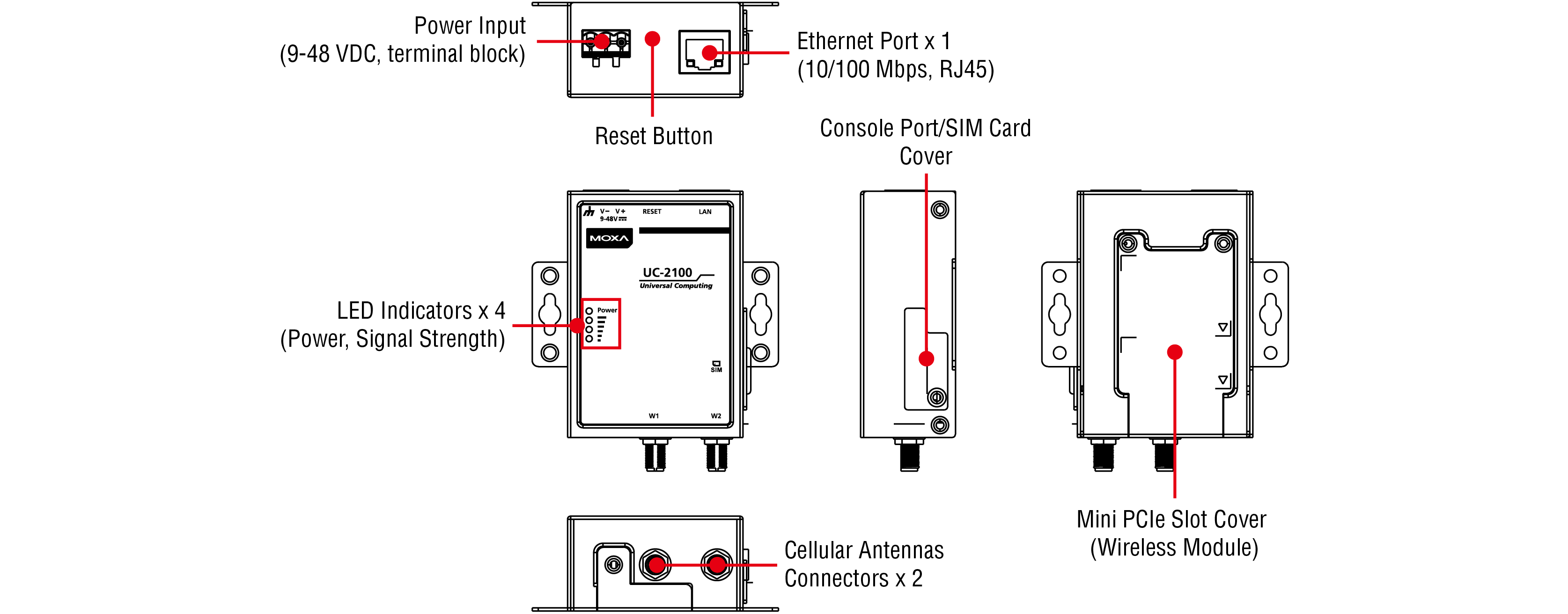

UC-2104

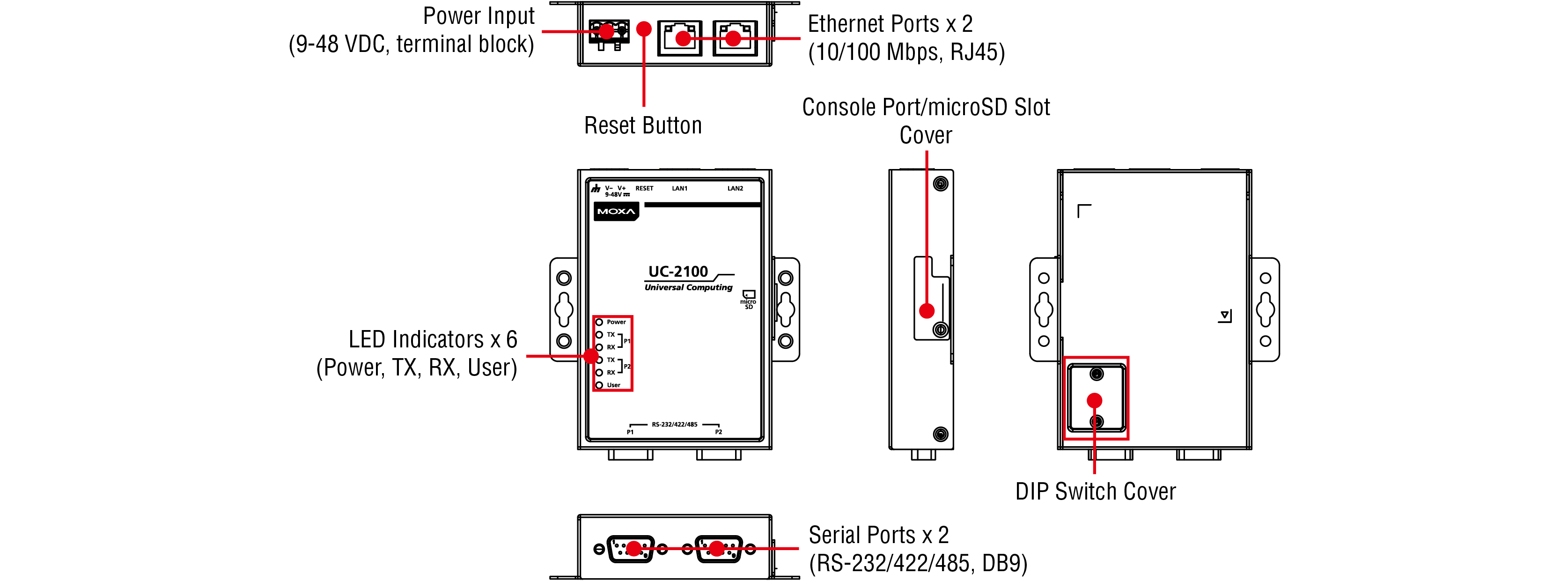

UC-2111

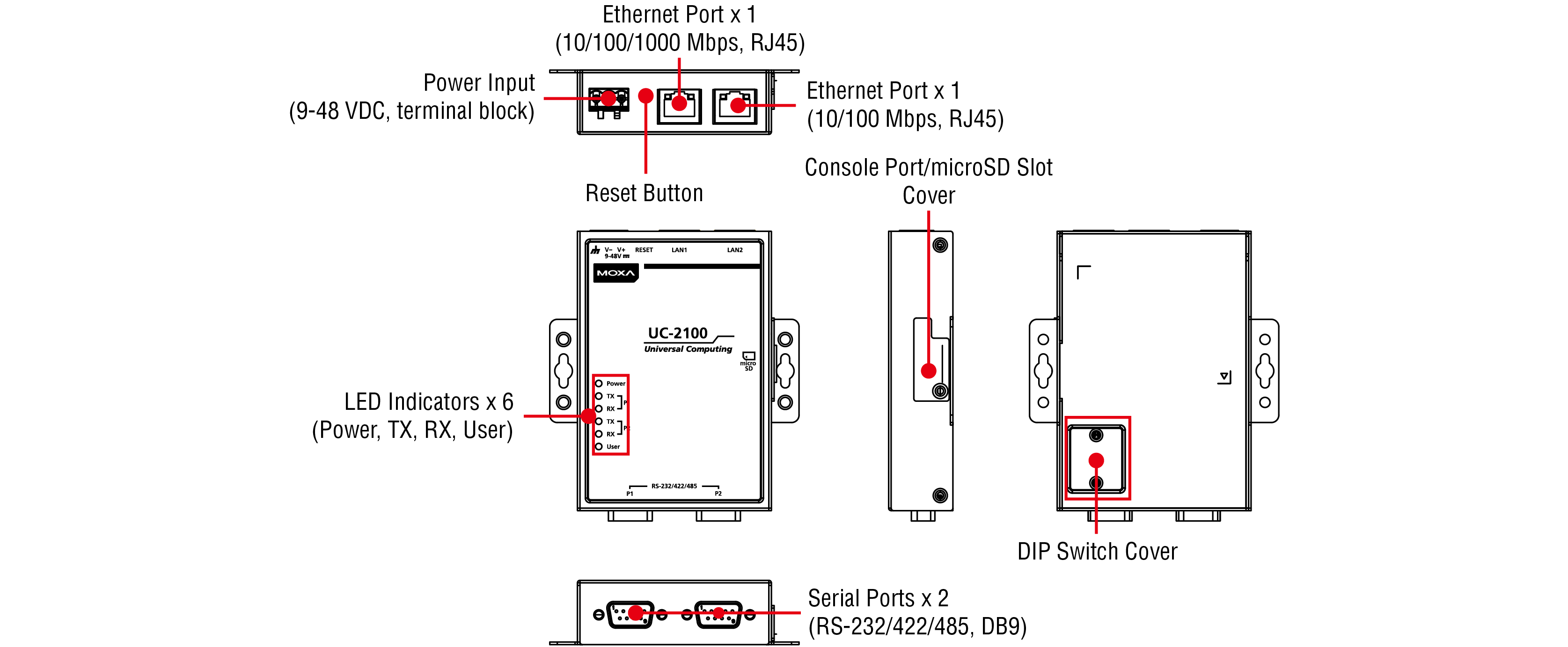

UC-2112

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

CPU

UC-2101-LX/UC-2102-LX/UC-2104-LX/UC-2111-LX: Armv7 Cortex-A8 600 MHz
UC-2112-LX/UC-2112-T-LX: Armv7 Cortex-A8 1 GHz
DRAM

UC-2101-LX/UC-2102-LX/UC-2104-LX: 256 MB DDR3
UC-2111-LX/UC-2112-LX/UC-2112-T-LX: 512 MB DDR3
Storage Pre-installed

8 GB eMMC
Supported OS

Moxa Industrial Linux 1 (Debian 9, kernel 4.4), 2027 EOL
See www.moxa.com/MIL
Storage Slot

UC-2111-LX/UC-2112-LX/UC-2112-T-LX: Micro SD slots x 1

Ethernet Ports

UC-2101-LX/UC-2104-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1
UC-2102-LX/UC-2111-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2
UC-2112-LX/ UC-2112-T-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1, Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 1
Serial Ports

UC-2101-LX: RS-232/422/485 ports x 1, software selectable (DB9 male)
UC-2111-LX/UC-2112-LX/UC-2112-T-LX: RS-232/422/485 ports x 2, software selectable (DB9 male)
Console Port

RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)
Expansion Slots

UC-2104-LX: mPCIe slots x 1
Cellular Antenna Connector

UC-2104-LX: SMA x 2
Number of SIMs

UC-2104-LX: 1
SIM Format

UC-2104-LX: Standard
Buttons

Reset button
DIP switch for serial port configuration

Magnetic Isolation Protection

1.5 kV (built-in)

Baudrate

50 bps to 921.6 kbps
Data Bits

5, 6, 7, 8
Stop Bits

1, 1.5, 2
Parity

None, Even, Odd, Space, Mark
Flow Control

RTS/CTS, XON/XOFF
ADDC (automatic data direction control) for RS-485
RTS Toggle (RS-232 only)
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
ESD Protection

4 kV, for all signals

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND

System

Power x 1
LAN

2 per port (10/100 Mbps)
UC-2112-LX, UC-2112-T-LX: 2 per port (10/100/1000 Mbps)
Serial

UC-2101-LX/UC-2111-LX/UC-2112-LX/UC-2112-T-LX: 2 per port (Tx, Rx)
User Programmable

UC-2101-LX/UC-2111-LX/UC-2112-LX/UC-2112-T-LX: User x 1
UC-2102-LX: User x 2
Wireless Signal Strength

UC-2104-LX: Cellular/Wi-Fi x 3

Housing

Metal
Dimensions (with ears)

UC-2101-LX/UC-2102-LX: 73 x 80 x 28 mm (2.87 x 3.15 x 1.10 in)
UC-2104-LX: 80 x 80 x 30.8 mm (3.15 x 3.15 x 1.21 in)
UC-2111-LX/UC-2112-LX/UC-2112-T-LX: 99 x 111 x 25.5 mm (3.90 x 4.37 x 1.00 in)
Dimensions (without ears)

UC-2101-LX/UC-2102-LX: 50 x 80 x 28 mm (1.97 x 3.15 x 1.10 in)
UC-2104-LX: 57 x 80 x 30.8 mm (2.24 x 3.15 x 1.21 in)
UC-2111-LX/UC-2112-LX/UC-2112-T-LX: 77 x 111 x 25.5 mm (3.03 x 4.37 x 1.00 in)
Weight

UC-2101-LX/UC-2102-LX: 190 g (0.42 lb)
UC-2104-LX: 220 g (0.49 lb)
UC-2111-LX/UC-2112-LX/UC-2112-T-LX: 290 g (0.64 lb)
Installation

Wall mounting
DIN-rail mounting (with optional kit)

Operating Temperature

UC-2101-LX/UC-2102-LX/UC-2104-LX/UC-2111-LX/UC-2112-LX: -10 to 60°C (14 to 140°F)
UC-2112-T-LX: -40 to 75°C (-40 to 167°F)
Storage Temperature

UC-2101-LX/UC-2102-LX/UC-2104-LX/UC-2111-LX/UC-2112-LX: -20 to 70°C (-4 to 158°F)
UC-2112-T-LX: -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Shock

IEC 60068-2-27
Vibration

2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)

Input Voltage

9 to 48 VDC
Input Current

0.45 A @ 9 VDC, 0.084 A @ 48 VDC
Power Consumption

4 W

Time

UC-2101-LX: 1,360,496 hrs
UC-2102-LX: 1,652,339 hrs
UC-2104-LX: 1,577,995 hrs
UC-2111-LX: 985,911 hrs
UC-2112-LX/UC-2112-T-LX: 982,882 hrs
Standards

Telcordia (Bellcore) Standard TR/SR

Alert Tools

External RTC (real-time clock)
Automatic Reboot Trigger

External WDT (watchdog timer)

EMC

EN 55032/35
UKCA
VCCI
BIS
EMI

FCC Part 15B Class A
ICES-003 Class A
EN 55032 Class A
EN 61000-6-4 Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Safety

IEC 60950-1
UL 60950-1
International Approval

FCC
CE
UKCA
VCCI
BIS
Hazardous Locations

UC-2112-LX, UC-2112-T-LX: Class I Division 2, ATEX Zone 2
Green Product

RoHS, CRoHS, WEEE

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
OS image for UC-2100 and UC-2100-W Series 158.1 MB	韌體	9E8D0949BD3368501221DCE03431B00162279BA3DBAA814C97A5F4CC82F61A5779D7A86B27690251B8A9592EACD7AA35AD991D06739B3B91BF4D35E8A0A67049 SHA-512	v1.14	Moxa Industrial Linux 1 (Debian 9)	2024年3月20日 2024年3月20日版本說明
OS image for UC-2100 and UC-2100-W Series 162.3 MB	韌體	80C444A21E92666EE7C6DFD829DF287B1C9DBB267AA6FD2E473E004581BCF5077E891C3F3E764F67D002FB5EEC5B57FF5CF329431A47BE2DB11B42022DC73DD5 SHA-512	v1.13	Moxa Industrial Linux 1 (Debian 9)	2023年3月6日 2023年3月6日版本說明
ThingsPro Edge Software Package (build 3726 for UC-2112-LX/T-LX, UC-8112-LX, UC-3100, UC-8100A-ME-T, and UC-8200 Series) 291.0 MB	軟體套件	EA11BC8AE3ACFD9F3F51777498A9ED407ABCBCADCBBA273D0F5AE0CADC89917E0E2D21D52F9AC1DB498350FB825BD4655AE044CE2BABF04D533A1C3AAEE8748A SHA-512	v2.3.2	Moxa Industrial Linux 1 (Debian 9)	2022年12月16日 2022年12月16日版本說明
OS image for UC-2100 and UC-2100-W Series 161.9 MB	韌體	8246FF306CB400E07CB5FC63E6DFEB8E0057E3531EA2C71C1CEAFBF04C798BC7348C0D6FE09DD8695C16C5FB744752BA9A9C61C4BFDE8DC5627879CF49228F6D SHA-512	v1.11	Moxa Industrial Linux (Debian 9)	2022年5月4日 2022年5月4日版本說明
OS image for UC-2100 and UC-2100-W Series 162.0 MB	韌體	946EE2C17C0CEBAE7968D7C8F4315420C9B2E70328BD067351D0DA10A9FA2397B553753C8D46152B6D13567AED172332AD77665DCD10C2CAA650B318685DA385 SHA-512	v1.12	Moxa Industrial Linux 1 (Debian 9)	2022年3月25日 2022年3月25日版本說明
OS Image for UC-2100 and UC-2100-W Series 159.6 MB	韌體	17EC1E13084C8331602216D1B87DB532AF1BCAB37398A9B84D6F837E7160093B173958F13BBB1C8672DE73FCF966ACA6EF51668E4DBB7FC1FFFCE02CE88BE622 SHA-512	v1.10	Moxa Industrial Linux 1 (Debian 9)	2021年12月15日 2021年12月15日版本說明
Software Package for UC-2100 Series (MXIO library development kit) 1.0 MB	軟體套件	2D18102C1026E6DA959F91D2ADC90025D1965CAE9C0E6D7F65C71C5E04CCE29D9EF0DAE8AAF879A2AD5F93F28E1CA6DA6ED6862791D96A917AE8D762D36DE710 SHA-512	v1.0	Moxa Industrial Linux (Debian 9)	2021年5月4日 2021年5月4日版本說明
OS image for UC-2100 and UC-2100-W Series 157.9 MB	韌體	0F38C2378ADEAAEB5CA61B8B3355A4067D734BC8E6E2784D7109F30F963D614EFD1429BB9C013FC6FB2A91321D7C67784B921BDAE91D13A09ECFE556A6614464 SHA-512	v1.9	Moxa Industrial Linux (Debian 9)	2021年5月3日 2021年5月3日版本說明
OS Image for UC-2100 and UC-2100-W Series 159.2 MB	韌體	88B942016D078470C37F871836F49D2C9167433D62430A6BCEF08ABEFE4B474FEB3596AD1BCC85708596E891F4143462729E2FF99EA4F591D06F2B10C9BC06CF SHA-512	v1.8	Moxa Industrial Linux 1 (Debian 9)	2021年3月12日 2021年3月12日版本說明
OS Image for UC-2100 Series 154.7 MB	韌體	4C8F79AFA20D7E5E8C6ADAB60D724A3AE3A8E4E96C8C3EF40190DA3FCEE127C466A6A7CD142C22535F72F52A5DCCCC74DC7B6DC9E8D9320966233B8CA17E350F SHA-512	v1.7	Moxa Industrial Linux (Debian 9)	2021年1月22日 2021年1月22日版本說明
OS Image for UC-2100 and UC-2100-W Series 102.8 MB	韌體	21A8926B34F9F13827503669C5A0EA0AE709B84758A8C241903A9790F37ECB6C5C4DFD354DE05009C92AEBD6055854C393698F0E89CCC1DB87F53C852A14FF64 SHA-512	v1.6	Moxa Industrial Linux (Debian 9)	2020年6月5日 2020年6月5日版本說明
OS Image for UC-2100 Series 153.2 MB	韌體	72D43F2158DF0C042942BB181CB18C9E73B663273F0649213AC9ED81F9C0F2890BC72FCB8BE048E42EC2CB522B50E93B128C6169D76B6D8F0B10350178027B73 SHA-512	v1.4	Moxa Industrial Linux (Debian 9)	2019年2月1日 2019年2月1日版本說明
OS Image for UC-2100 Series 151.8 MB	韌體	9045A4319EE9A324325B42B67E14140C5BB01F9CAFA715A772625F7001CF8D1B0549640BDECC8B886480DA959CC9429CB3B81D564178E4F53A54CA8F35A5F0EE SHA-512	v1.2	Moxa Industrial Linux (Debian 9)	2018年11月27日 2018年11月27日版本說明

支援文件

名稱	類型	語言	版本	發布日期
UC-2100 系列產品資料表 4.4 MB	產品資料表	中文	v3.1	2025年2月5日 2025年2月5日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers 1.9 MB	使用者手冊	英文	v5.2	2024年6月18日 2024年6月18日
Declaration of Conformity for UC-2100 Series 392.2 KB	聲明書	英文	v1.0	2024年5月8日 2024年5月8日
FOSS Statement for Moxa Industrial Linux 1.3 204.5 KB	聲明書	英文	v1.0	2024年3月20日 2024年3月20日
Manual for UC-2100 Series (hardware) 1.7 MB	使用者手冊	英文	v1.3	2024年2月7日 2024年2月7日
QIG for UC-2100 Series 1.1 MB	QIG	英文	v3.4	2024年2月7日 2024年2月7日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities 279.2 KB	技術說明	英文	v1.0	2021年7月12日 2021年7月12日
Tech Note: How to Set Up and Monitor UC-2100 Computers in MXview 659.5 KB	技術說明	英文	v1.0	2021年5月7日 2021年5月7日
2D CAD for UC-2100 Series (UC-2111/UC-2112) 156.5 KB	2D CAD	英文		2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2101) 186.2 KB	2D CAD	英文		2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2102) 137.3 KB	2D CAD	英文		2018年11月28日 2018年11月28日
2D CAD for UC-2100 Series (UC-2104) 294.1 KB	2D CAD	英文		2018年11月28日 2018年11月28日

	比較 UC-2112-T-LX	比較 UC-2104-LX	比較 UC-2112-LX	比較 UC-2101-LX
CPU	1000 MHz	600 MHz	1000 MHz	600 MHz
RAM	512 MB	256 MB	512 MB	256 MB
Storage	8 GB	8 GB	8 GB	8 GB
Serial	2	–	2	1
Ethernet	2 (1 Giga LAN)	1	2 (1 Giga LAN)	1
MicroSD	1	–	1	–
Mini PCIe	–	1	–	–
Operating Temp.	-40 to 75°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
