UC-3100 系列

搭載 Arm Cortex-A8 1 GHz 處理器的 IIoT 閘道器，內建 LTE Cat.1 與 Wi-Fi 模組

moxa-uc-3100-series-image-(1).jpg | Moxa
moxa-uc-3100-series-image-1-(1).jpg | Moxa
moxa-uc-3100-series-image-2-(1).jpg | Moxa
moxa-uc-3100-series-image-3-(1).jpg | Moxa
moxa-uc-3100-series-image-4-(1).jpg | Moxa
moxa-uc-3100-series-image-5-(1).jpg | Moxa

特色與優點

  • Armv7 Cortex-A8 1000 Mhz 處理器
  • 整合式 Wi-Fi 802.11a/b/g/n 與 LTE Cat.1，適用於美國，歐洲與亞太地區
  • 支援藍牙 4.2
  • 支援 LTE 並通過 Verizon/AT&T 認證，具備 CE/FCC/UL 工業級認證
  • 支援工業 CAN 2.0 A/B 通訊協定
  • -40°C 至 70°C 操作溫度範圍
  • 符合工業 EMC 應用的 EN 61000-6-2 與 EN 61000-6-4 標準
  • 提供 Linux 長期支援至 2027 年；包括錯誤修復和安全修補

認證

  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 UC-3100 系列電腦可作為現場智慧閘道器使用，實現數據預先處理與傳輸功能，並適用於其他嵌入式數據採集應用。本系列包含多種型號，每一種均支援不同的無線選項與通訊協定。UC-3100 的進階散熱設計確保可於 -40 至 70°C 環境中穩定運作。Wi-Fi 與 LTE 可於極冷與高溫環境下同時穩定運作，讓您在嚴苛的操作環境中最大化應用的數據預先處理與傳輸功能。

UC-3100 不只是單純硬體解決方案。為提升 Moxa Arm 架構電腦的使用者體驗，UC-3100 系列搭載 Moxa Industrial Linux 作業系統，這是由 Moxa 自行研發的高效能工業級 Linux 發行版本，並提供長期支援。



應用

  • 遠端終端裝置 (RTU)

  • 資料擷取

  • M2M 通訊（智慧閘道）

  • 數位看板

  • 工廠自動化

  • 車載監控/數據記錄器（交通運輸）

  • 可編程路由器

  • 能源使用最佳化

  • 預測性維護

  • 資產管理



外觀

UC-3101

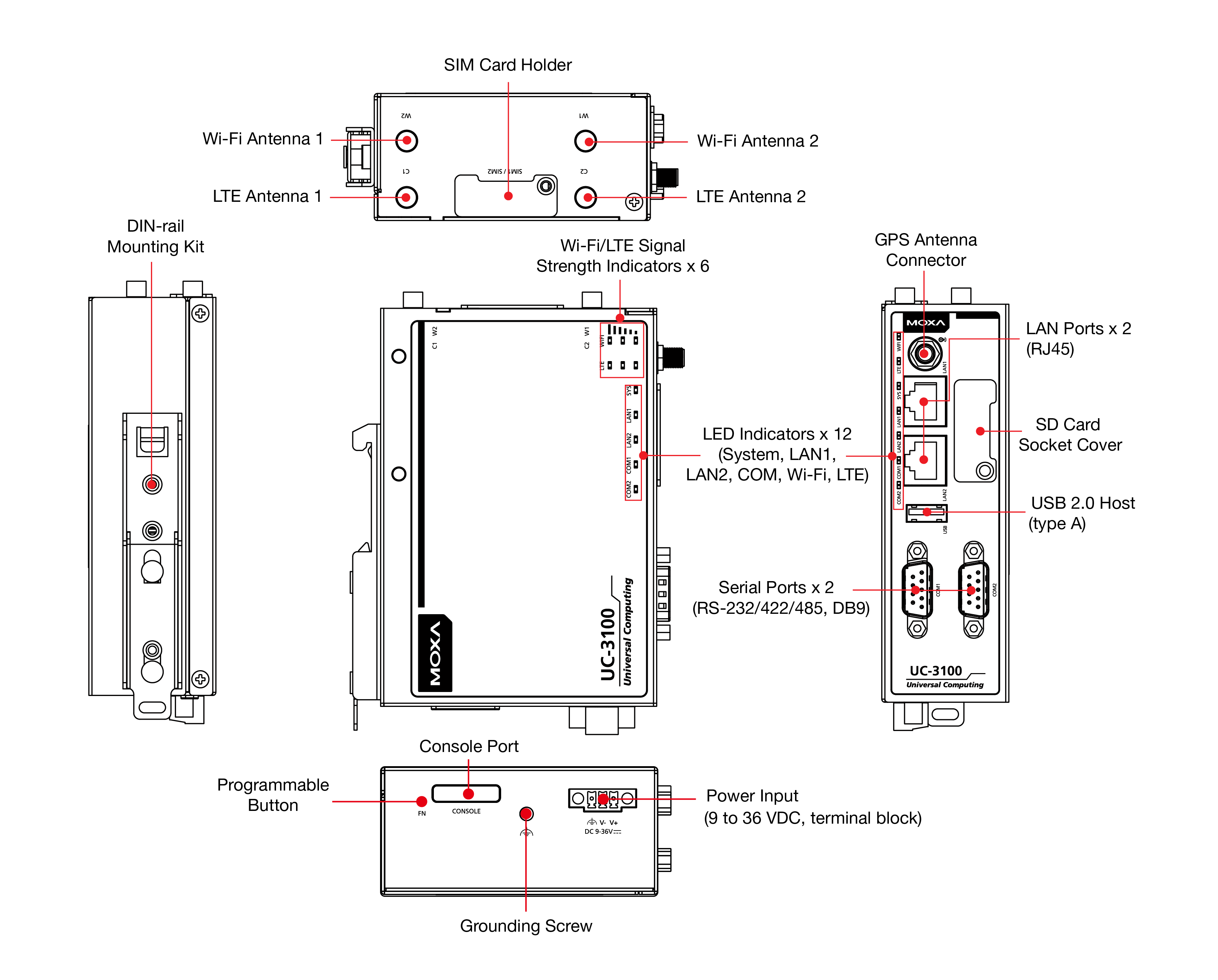

UC-3111（非 NW 型號）

UC-3111（NW 型號）

UC-3121



  • CPU

    Armv7 Cortex-A8 1 GHz

  • DRAM

    1 GB DDR3

  • Supported OS

    Moxa Industrial Linux 1 (Debian 9, kernel 4.4), 2027 EOL
    See www.moxa.com/MIL

  • Storage Pre-installed

    8 GB eMMC

  • Storage Slot

    UC-3111/3121 models:
    SD slots x 1

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    UC-3101/3121 models:
    RS-232/422/485 ports x 1, software-selectable (DB9 male)
    UC-3111 models:
    RS-232/422/485 ports x 2, software-selectable (DB9 male)

  • CAN Ports

    UC-3121 models:
    CAN 2.0 A/B x 1 (DB9 male)

  • Wi-Fi Antenna Connector

    UC-3111/UC-3121 models:
    RP-SMA x 2

  • Cellular Antenna Connector

    SMA x 2

  • SIM Format

    Nano

  • Number of SIMs

    2

  • GPS Antenna Connector

    SMA x 1

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    UC-3101/3121 models: 1
    UC-3111 models: 2

  • Baudrate

    50 bps to 921.60 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    ADDC (automatic data direction control) for RS-485
    RTS Toggle (RS-232 only)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Ports

    UC-3121 models: 1

  • Baudrate

    10 to 1000 kbps

  • Connector

    DB9 male

  • Isolation

    2 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Band Options

    US Band:
    LTE Bands: Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 12 (700
    MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 66 (1700 MHz) / Band 71 (600
    MHz)
    UMTS Bands: 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz)
    Carrier Approval: Verizon, AT&T

    EU Band:
    LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 7 (2600 MHz) / Band 8 (900
    MHz) / Band 20 (800 MHz) / Band 28A (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) Band 8 (900 MHz)

    APAC Bands:
    LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 5 (850 MHz) / Band 8 (900 MHz) /
    Band 9 (1700 MHz) / Band 18 (850 MHz) / Band 19 (850 MHz) / Band 26 (850 MHz) /
    Band 28 (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 5 (850 MHz) / Band 6 (800 MHz) / Band 8 (900 MHz) /
    Band 19 (800 MHz)

  • Frequency Band

    UC-3111-T-LX/UC-3121-T-LX: 2.4 GHz/5 GHz

  • System

    Power x 1

  • CAN

    UC-3121 models:
    1 per port (Tx, Rx)

  • Serial

    1 per port (Tx, Rx)

  • LAN

    1 per port (10/100 Mbps)

  • Wireless Signal Strength

    UC-3101 models:
    Cellular x 3
    UC-3111/UC-3121 models:
    Cellular x 3 and Wi-Fi x 3

  • Input Current

    UC-3101 models: 0.75 A @ 9 VDC, 0.18 A @ 36 VDC
    UC-3111 models: 0.87 A @ 9 VDC, 0.21 A @ 36 VDC
    UC-3121 models: 0.83 A @ 9 VDC, 0.21 A @ 36 VDC

  • Input Voltage

    9 to 36 VDC

  • Power Consumption

    UC-3101 models: 6.75 W
    UC-3111 models: 7.83 W
    UC-3121 models: 7.56 W

  • Housing

    Metal

  • Dimensions (without ears)

    UC-3101 models:
    128.5 x 89.1 x 26 mm (5.06 x 3.51 x 1.02 in)
    UC-3111/UC-3121 models:
    128.5 x 89.1 x 41 mm (5.06 x 3.51 x 1.61 in)

  • Weight

    Product Only: 550 g (1.22 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35
    UKCA
    RCM
    UC-3101 models:
    KC

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    CE
    FCC
    UKCA
    RCM
    UC-3101 models:
    KC

  • Carrier Approvals

    UC-3101/3111/3121-T-US-LX:
    AT&T, Verizon, and PTCRB

  • International Approval

    CE
    FCC
    UKCA
    RCM
    UC-3101 models:
    KC
    UC-3111 models:
    ANATEL
    ENACOM
    IFETEL/NOM
    NBTC
    SUBTEL
    WPC

  • Safety

    IEC 60950-1
    UL 60950-1
    IEC 62368-1
    UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64
    2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)

  • Hazardous Locations

    Class I Division 2
    ATEX
    IECEx

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UC-3101-T-US-LX: 702,846 hrs
    UC-3101-T-EU-LX/T-AP-LX: 585,775 hrs
    UC-3111-T-US-LX: 465,569 hrs
    UC-3111-T-EU-LX/T-AP-LX: 416,081 hrs
    UC-3121-T-US-LX: 474,796 hrs
    UC-3121-T-EU-LX/T-AP-LX: 428,931 hrs

  • Standards

    Telcordia (Bellcore) Standard
