UC-8200 系列

Arm Cortex-A7 雙核心 1 GHz IIoT 閘道，內建 LTE Cat.4 模組，配備 1 個 mPCIe 擴充插槽（可加裝 Wi-Fi 模組）、1 個 CAN 埠、4 個數位輸入（DI）與 4 個數位輸出（DO）

moxa-uc-8200-series-image-(1).jpg | Moxa
moxa-uc-8200-series-image-1-(1).jpg | Moxa
moxa-uc-8200-series-image-2-(1).jpg | Moxa
moxa-uc-8200-series-image-3-(1).jpg | Moxa
moxa-uc-8200-series-image-4-(1).jpg | Moxa
moxa-uc-8200-series-image-5-(1).jpg | Moxa
moxa-uc-8200-series-image-6-(1).jpg | Moxa

特色與優點

  • 採用 Armv7 Cortex-A7 雙核心 1 GHz 處理器
  • 搭載 Moxa 工業級 Linux 作業系統，提供長達 10 年的支援與維護
  • 支援 LTE 通訊，獲得 Verizon/AT&T 認證以及工業級 CE/FCC/UL 認證
  • 雙 SIM 插槽
  • 2 個自動感應 10/100/1000 Mbps 乙太網路連接埠
  • 整合式 LTE Cat.4 模組，支援美洲、歐洲與亞太頻段
  • 1 個 CAN 連接埠，可支援 CAN 2.0A/B
  • 具有 microSD 插槽，可擴充儲存空間
  • IEC 62443-4-2 安全等級 2 認證
  • -40 至 85°C 寬溫範圍設計，啟用 LTE 時溫度範圍為 -40 至 70°C

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

UC-8200 運算平台是專為嵌入式資料擷取應用所設計。配備 2 個 RS-232/422/485 多功能串列埠、2 個 10/100/1000 Mbps 乙太網路埠、1 個 CAN 埠，以及 2 個 mPCIe 插槽，可擴充 Wi-Fi 或行動通訊模組。這些多元功能讓使用者能有效地調整 UC-8200 以適應各種複雜通訊解決方案。

UC-8200 採用的是專為能源監視系統進行優化的 Cortex-A7 雙核心處理器，該處理器目前已被廣泛地用於各種工業解決方案。這款輕薄的嵌入式電腦是可靠且安全的閘道，具備彈性的介面選項，可協助您在現場進行資料擷取並進行處理，同時也是適用於許多其他大規模部署的通訊平台。

本系列亦提供支援 LTE 的寬溫機型，適用於極端溫度環境。所有機型均經過環境測試驗證，確保 LTE 模組啟用下仍可於寬溫條件下穩定運行。



IEC 62443-4-2 安全等級 2 認證

搭載 Moxa Industrial Linux 3（MIL3）的 UC-8200 系列型號通過 IEC 62443-4-2 安全等級 2 認證，為資產擁有者與系統整合商提供一個已通過測試與驗證、可防禦資安威脅的 IIoT 安全平台，加速安全應用的導入與整合。

IEC 62443-4-2 Security Level 2 certificate:https://21577316.fs1.hubspotusercontent-na1.net/hubfs/21577316/2022%20ISA%20Website%20Redesigns/ISA%20Secure/PDFs/IEC-62443-4-2-Certified-Components/ISASecure-Moxa-UC-8200-CSA-Certificate.pdf



外觀

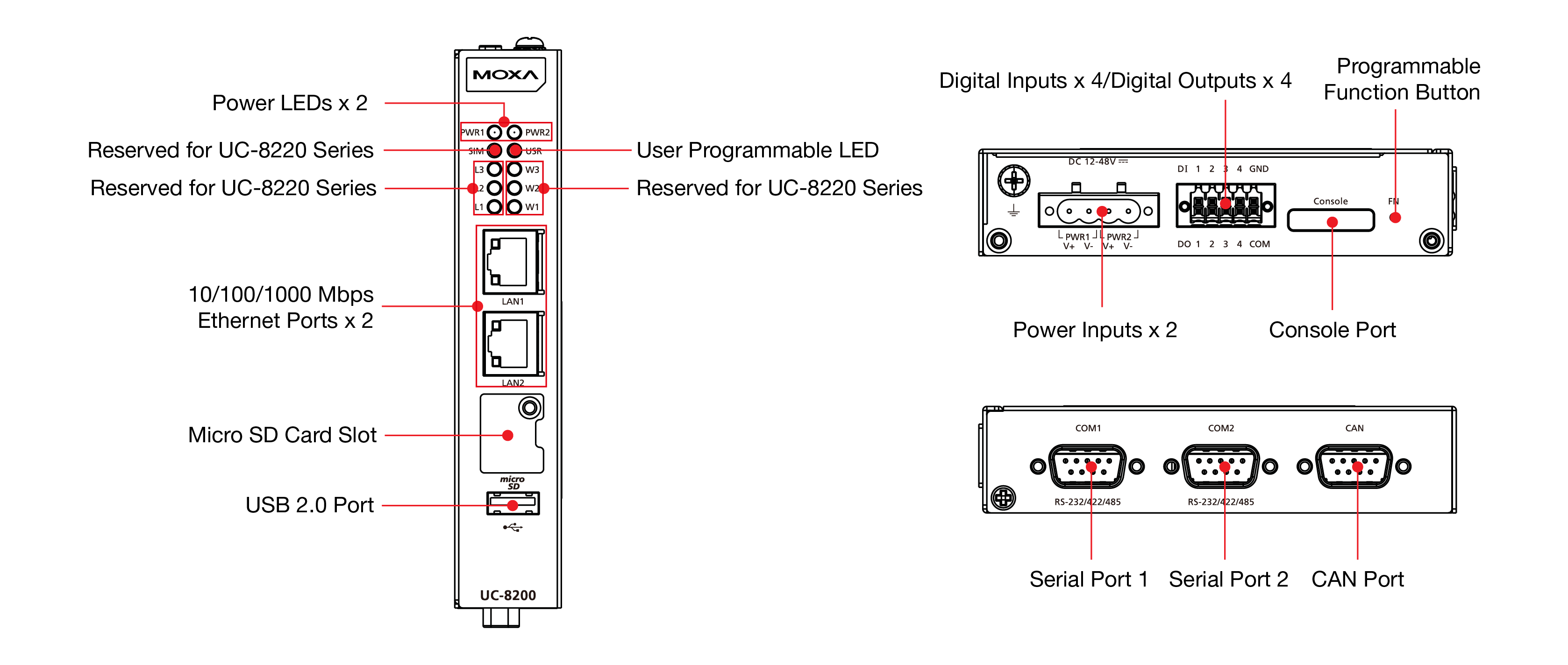

UC-8210

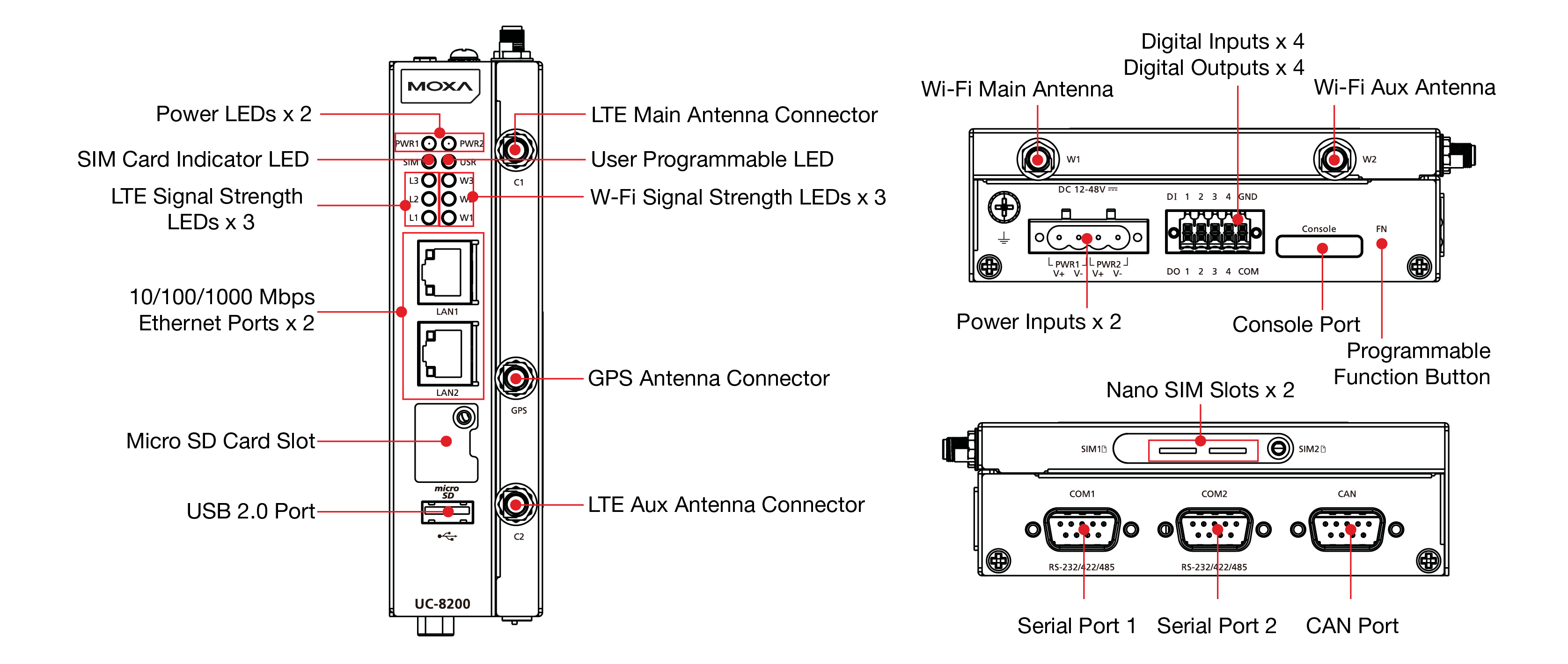

UC-8220



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • DRAM

    2 GB DDR3L

  • Supported OS

    Moxa Industrial Linux 1 (Debian 9, kernel 4.4), 2027 EOL
    Moxa Industrial Linux 3 MIL3 OS 可透過 Moxa 電腦配置系統 (CCS) 針對 CTO 型號選擇。如需型號名稱，請參閱資料表 PDF 檔案的「訂購資訊」一節。 (Debian 11, kernel 5.10), 2031 EOL
    See www.moxa.com/MIL

  • Storage Pre-installed

    8 GB eMMC

  • Expansion Slots

    MicroSD (SD 3.0) socket x 1

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • CAN Ports

    CAN 2.0 A/B x 1 (DB9 male)

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    UC-8220 Models: RP-SMA x 2

  • Cellular Antenna Connector

    UC-8220 Models: SMA x 2

  • GPS Antenna Connector

    UC-8220 Models: SMA x 1

  • Expansion Slots

    UC-8220-T-LX: mPCIe slot x 2
    UC-8220-T-LX US/EU/AP Models: mPCIe slot x 1

  • SIM Format

    UC-8220 Models: Nano

  • Number of SIMs

    UC-8220 Models: 2

  • Buttons

    Programmable button

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Hardware-based Security

    TPM 2.0
    Hardware Root of Trust Secure Boot

  • Intrusion Detection

    Host-based Intrusion Detection

  • Security Tools

    Security Diagnostic Tool
    Security Event Auditing
    Secure Update

  • Disk Protection

    LUKS Disk Encryption

  • Recovery

    One-step recovery to the last known secure state
    Dual-system design with automatic failback

  • Reliability

    Network Keep Alive
    Network Failover and Failback

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Stop Bits

    1, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    ADDC (automatic data direction control) for RS-485
    RTS Toggle (RS-232 only)

  • Console Port

    1 x 4-pin header to DB9 console port

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    10 to 1000 kbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Isolation

    2 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    Off: open
    On: short to GND

  • Isolation

    3K VDC

  • Sensor Type

    Wet contact (NPN)
    Dry contact

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC nominal, open collector to 30 VDC

  • Cellular Standards

    LTE Cat. 4

  • Band Options

    US Models:
    LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 13
    (700 MHz) / LTE Band 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    Carrier Approval: Verizon, AT&T

    EU Models:
    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

    AP Models:
    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Receiver Types

    GPS, GLONASS, BeiDou, Galileo, QZSS

  • Accuracy

    Position: 2.0 m @CEP50

  • Time to First Fix (TTFF)

    Hot start: 1.1 s
    Warm start: 22.1 s
    Cold start: 29.9 s

  • Sensitivity

    Acquisition: -147 dBm
    Tracking: -160 dBm
    Cold starts: -145 dBm

  • Update Rate

    1 Hz

  • System

    Power x 2
    Programmable x 1
    SIM card indicator x 1

  • Wireless Signal Strength

    Cellular/Wi-Fi x 6

  • No. of Power Inputs

    Redundant dual inputs

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    10 W

  • Input Current

    0.8 A @ 12 VDC

  • Alert Tools

    External RTC (real-time clock)

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Dimensions

    UC-8220 Models: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)
    UC-8210 Models: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)
    141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)

  • Weight

    UC-8210 Models: 560 g (1.23 lb)
    UC-8220 Models: 750 g (1.65 lb)

  • Housing

    SECC
    Metal

  • IP Rating

    IP30

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)

  • EMC

    BIS
    EN 55032/35
    EN 61000-6-2/-6-4
    KC
    RCM
    UKCA

  • EMI

    EN 55032 Class A
    EN 61000-6-4 Class A
    FCC Part 15B Class A
    ICES-003 Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m; 1.4 GHz to 6 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: line-to-line: 0.5 kV; line-to-PE: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Industrial Cybersecurity

    IEC 62443-4-2 Security Level 2

  • Hazardous Locations

    Class I Division 2
    ATEX

  • Carrier Approvals

    Verizon
    AT&T
    PTCRB

  • Safety

    UL 62368-1
    EN 62368-1

  • Radio Frequency

    UC-8220
    FCC
    CE (RED)
    ISED
    RCM
    NCC

  • International Approval

    FCC
    CE
    ISED
    UKCA
    RCM
    KC
    BIS

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UC-8210-T-LX-S: 708,581 hrs
    UC-8220-T-LX: 650,836 hrs
    UC-8220-T-LX-US-S/EU-S/AP-S: 528,574 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
