UC-8580 系列

Arm Cortex-A7 雙核心 1 GHz 列車對地電腦,包括 4 個用於無線模組的 mini-PCIe 擴充插槽

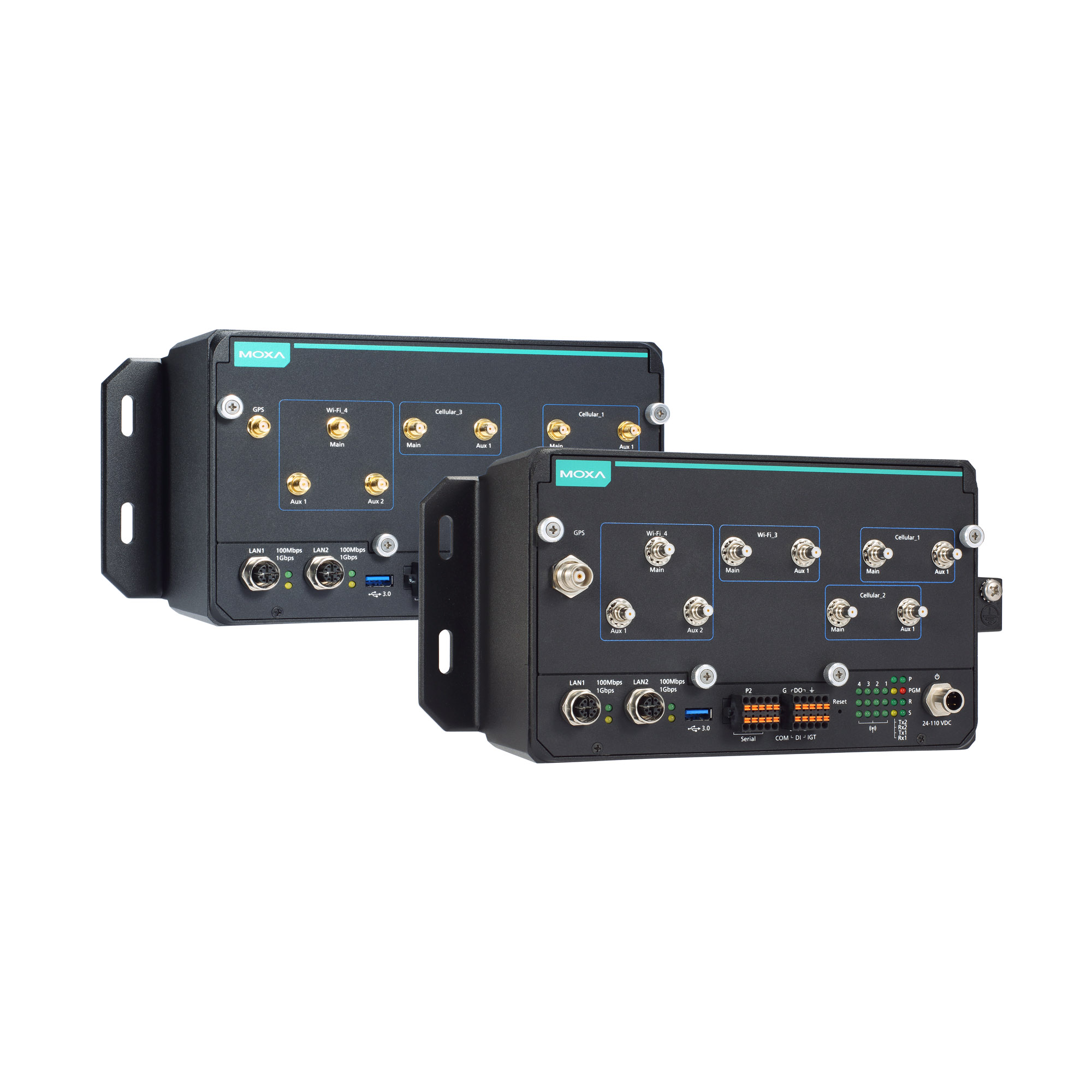

moxa-uc-8580-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合所有 EN 50155 規範強制性測試項目 此產品適合 EN 50155 標準規定的所有軌道車輛應用。若需更詳細的說明,請參照:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 每個行動通訊模組支援最多 3 個 WWAN 連線,以及 2 個 SIM 卡插槽
  • 支援 1 個 WLAN (IEEE 802.11b/g/n/ac) 連線
  • 採用單一面板 I/O 設計,不僅縮小安裝空間,而且維護更容易
  • 採用前端存取面板,可輕鬆完成維護
  • 24 至 110 VDC 隔離電源輸入,支援遠端電源控制功能,適用於車輛應用
  • EN 50155 Tx(-40 至 70°C)工作溫度,可在嚴苛環境下使用
  • 5 年保固

認證

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa UC-8580 是專為交通運輸應用所設計的創新運算平台。

UC-8580 提供兩種不同類型天線接頭可選擇。SMA 型號支援所有 SMA 類型接頭。QMA 型號支援 GPS 的 TNC 接頭和 Wi-Fi/行動通訊模組的 QMA 接頭,並且有 4 個可用於安裝無線模組的插槽。 無線模組需另購。詳情請聯絡 Moxa 銷售代表。 三個插槽支援 4G LTE 模組,一個插槽支援 Wi-Fi 模組。每個 4G LTE 模組含有 2 個 SIM 卡插槽,可透過內建的 Wireless 管理程式(針對行動通訊和 Wi-Fi 管理的 Moxa 軟體公用程式)實現行動網路通訊備援或選擇SIM 卡的地理圍欄。

UC-8580 採用基於 Linux Kernel 4.1 為內核的 Debian 8 系統開放平台,允許解決方案提供商透過 Debian 的 APT(高級封裝工具)管理軟體套件,或藉由 Moxa 的 API 程式庫和 GNU C 程式庫開發軟體應用程式。

UC-8580 的單側 I/O 設計適合沒有足夠空間安裝通訊裝置設備的車輛應用。UC-8580 也採用前端存取面板,使用者不需要從牆面拆下已安裝的整組裝置,即可安裝或更換無線模組、SIM 卡或 mSATA 卡。

UC-8580 可作為下列應用的通訊中心運算平台:

  • 車輛對地通訊閘道

  • TCMS T2G(列車對地)閘道

  • 移動監控裝置

  • 車載網路車對地閘道器

  • 車載無線自動化收費裝置

外觀

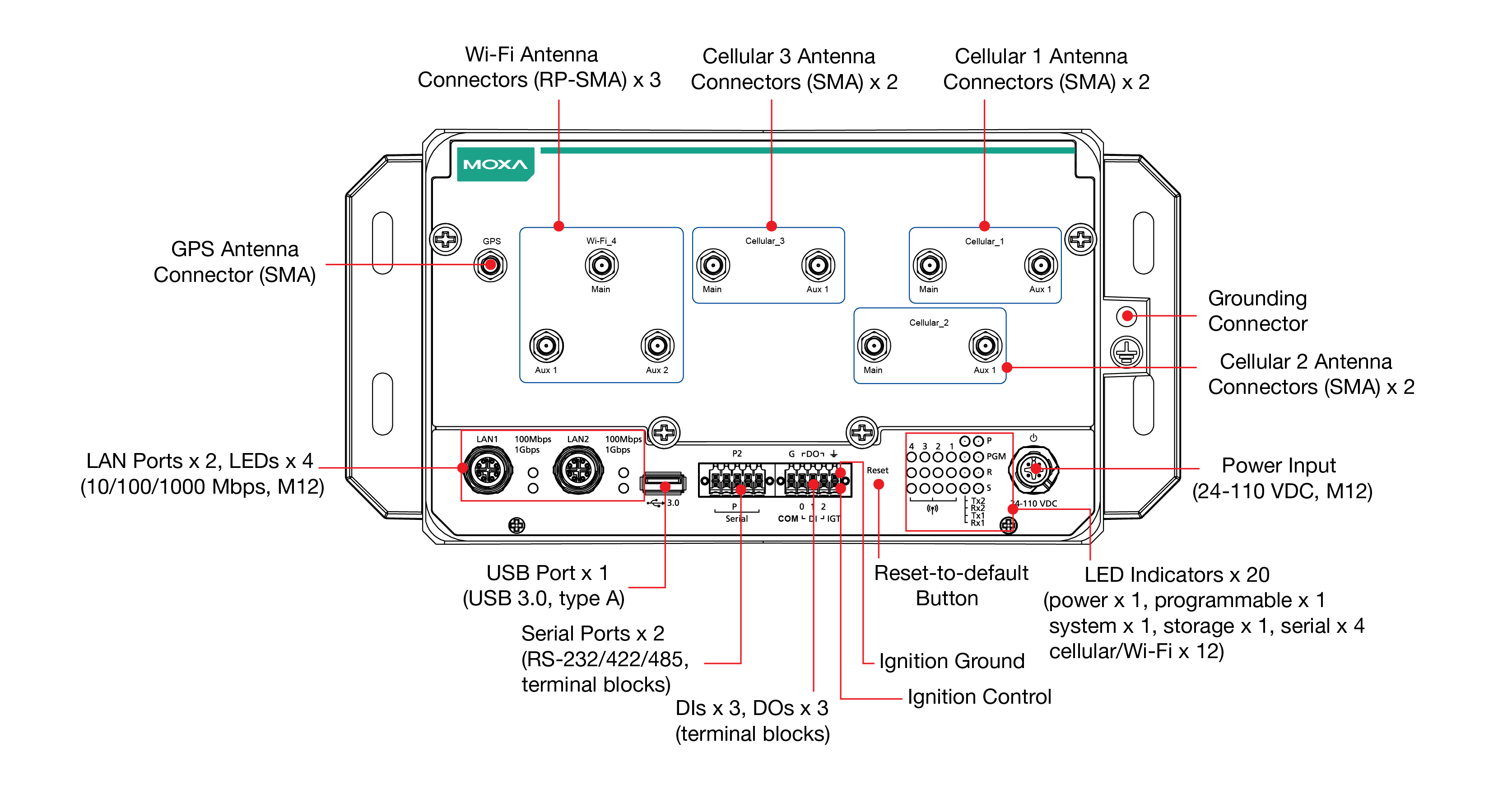

SMA 型號

QMA 型號

  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • System Memory Pre-installed

    1 GB DDR3L

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)

  • Storage Slot

    mSATA slots x 1, internal mini-PCIe socket

  • Storage Pre-installed

    4 GB eMMC

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • USB 3.0

    USB 3.0 hosts x 1, type-A connectors

  • Digital Input

    DIs x 3

  • Digital Output

    DOs x 3

  • Expansion Slots

    mPCIe slot x 4

  • Wi-Fi Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: RP-SMA x 3
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: QMA x 3

  • Cellular Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: SMA x 6
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: QMA x 6

  • Number of SIMs

    6

  • SIM Format

    Mini

  • GPS Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: SMA x 1
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: TNC x 1

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • Buttons

    Reset button

  • Channel-to-Channel Isolation

    3K VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Counter Frequency

    25 Hz

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Points per COM

    3 x channel

  • Sensor Type

    Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • System

    Power x 1
    System Ready x 1
    Programmable x 1

  • Wireless Signal Strength

    Cellular/Wi-Fi x 12

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Heading Accuracy

    0.3 degrees

  • Industrial Protocols

    NMEA 0183, version 4.0 (V2.3 or V4.1 configurable), UBX, RTCM

  • Receiver Types

    72-channel u-blox M8 engine

  • Time Pulse

    0.25 Hz to 10 MHz

  • Velocity Accuracy

    0.05 ms

  • Input Current

    1.66 A @ 24 VDC, 0.36 A @ 110 VDC

  • Input Voltage

    24 to 110 VDC

  • Power Connector

    M12 A-coded 4-pin male connector

  • Power Consumption

    40 W (max.)

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions (with ears)

    270 x 134 x 88 mm (10.63 x 5.28 x 3.46 in)

  • Dimensions (without ears)

    220 x 134 x 88 mm (8.66 x 5.28 x 3.46 in)

  • Weight

    Product only: 2,200 g (4.85 lb)

  • Installation

    Wall mounting

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp. Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, EN 50155

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
OS image for UC-8580 Series
153.8 MB
韌體
SHA-512
v2.1
  • Moxa Industrial Linux 1 (Debian 9)
2022年12月6日 2022年12月6日 版本說明
Firmware for UC-8580 Series (Debian 9.x)
143.3 MB
韌體
SHA-512
v2.0
  • Debian 9.x
2021年11月11日 2021年11月11日 版本說明
Firmware for UC-8580 Series (Debian 8.x)
181.2 MB
韌體
SHA-512
v1.2
  • Debian 8.x
2021年11月11日 2021年11月11日 版本說明
Utility for UC-8580 Series (64-bit toolchain)
109.0 MB
工具程式
SHA-512
v4.9
  • Debian 8.x
2020年4月20日 2020年4月20日 版本說明
Utility for UC-8580 Series (32-bit toolchain)
108.1 MB
工具程式
SHA-512
v4.9
  • Debian 8.x
2020年4月20日 2020年4月20日 版本說明
Firmware for UC-8580 Series (Debian 8.x)
330.8 MB
韌體
SHA-512
v1.1
  • Debian 8.x
2017年10月19日 2017年10月19日
Driver for UC-8580 Series
4.5 KB
驅動程式
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Library for UC-8580 Series (examples)
43.3 KB
程式庫
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (Linux)
16.9 KB
工具程式
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (MOXA_SYS_DEB_KEY)
1.7 KB
工具程式
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日

支援文件

名稱 類型 語言 版本 發布日期
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB
使用者手冊 英文 v5.1 2022年12月6日 2022年12月6日
Manual for UC-8580 Series (hardware)
3.7 MB
使用者手冊 英文 v2.1 2022年11月23日 2022年11月23日
Manual for UC-8540/8580 Series (Debian 8)
1.7 MB
使用者手冊 英文 v1.0 2021年10月21日 2021年10月21日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
技術說明 英文 v1.0 2021年7月12日 2021年7月12日
QIG for UC-8580 Series
1.4 MB
QIG 英文 v3.1 2021年5月4日 2021年5月4日
UC-8580 系列產品資料表
3.3 MB
產品資料表 中文 v1.2 2021年1月29日 2021年1月29日
