AIG-501 系列

4 埠 Modbus 到 Azure 進階 IIoT 閘道器，配備 Intel Atom® 四核 1.91 GHz 處理器，Azure IoT Edge

moxa-aig-501-series-image-(1).jpg | Moxa
moxa-aig-501-series-image-1-(1).jpg | Moxa
moxa-aig-501-series-image-2-(1).jpg | Moxa

特色與優點

  • 支援通用 MQTT 用戶端
  • 支援 Azure/AWS cloud 使用內建裝置 SDK 的 MQTT 連接
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端
  • 支援 Azure IoT Edge
  • 支援使用 ThingsPro Proxy 實用程序輕鬆裝置開通
  • 提供堅固的 OTA 功能，以預防軟體升級時出現系統故障
  • 配備安全啟動以防止惡意軟體注入攻擊
  • -40°C 至 70°C 操作溫度範圍
  • LTE Cat.提供 4 種美國、歐盟和亞太地區型號

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

AIG-501 系列進階 IIoT 閘道器專為工業 IoT 應用設計，尤其適用在艱困的操作環境中分散式和無人值守的站點。閘道器實施 Modbus RTU/TCP 主控裝置/用戶端通訊協定，可有助您輕鬆從 Modbus 裝置收集資料。此外，Azure IoT Edge 軟體已預先下載並與 AIG-501 完全整合，藉由使用 Azure 雲端解決方案達到輕鬆、可靠且安全的感測器到雲端連接，以完成資料擷取和裝置管理。通過使用 ThingsPro Proxy 實用程序，裝置開通過程比過往都更為容易。多虧於強大的 OTA 功能，再也無須擔心軟體升級過程中出現系統故障。啟用安全啟動功能，尤其是在啟動過程，您可預防惡意軟體攻擊。

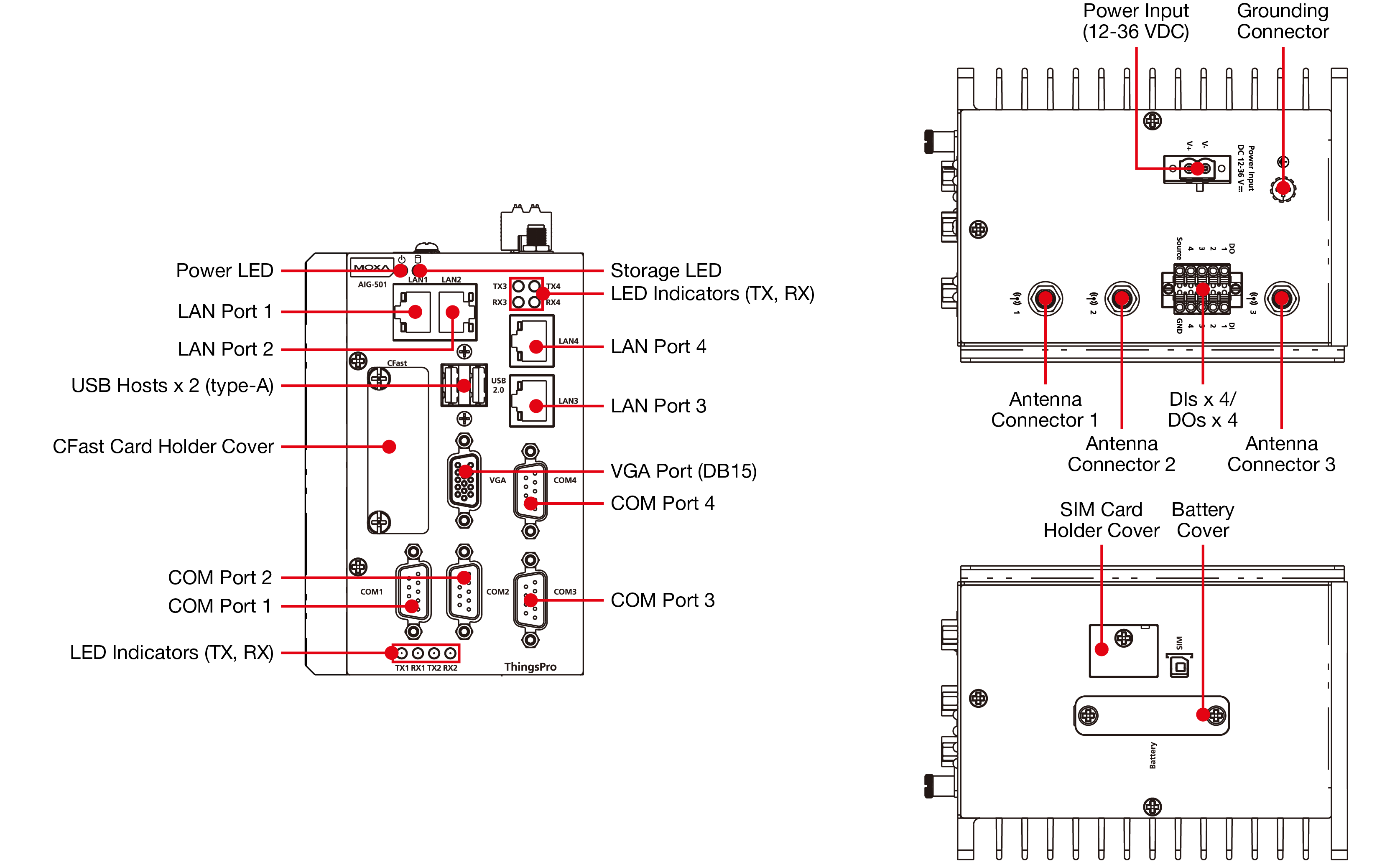

外觀



  • CPU

    Intel Atom® Processor E3845 (2M Cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • DRAM

    4 GB DDR3L

  • Storage Pre-installed

    32 GB CFast eMMC

  • Pre-installed OS

    Linux Debian 9, Kernel 4.9

  • No. of Tags Supported

    2048

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Wi-Fi Antenna Connector

    RP-SMA x 2 (AIG-501-T-AZU-LX)

  • Cellular Antenna Connector

    SMA x 2 (excluding AIG-501-T-AZU-LX)

  • GPS Antenna Connector

    SMA x 1 (excluding AIG-501-T-AZU-LX)

  • Expansion Slots

    mPCIe slots x 1 (AIG-501-T-AZU-LX)

  • Buttons

    Reboot
    Reset to factory default

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Number of SIMs

    1

  • SIM Format

    Mini

  • Video Output

    VGA x 1, 15-pin D-sub connector (female)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4

  • Industrial Protocols

    Modbus TCP Client (Master)
    Generic MQTT
    Azure IoT Device
    AWS IoT Core
    Azure IoT Edge
    OPC UA Server
    Sparkplug B Client

  • Configuration Options

    Web Console (HTTP/HTTPS)
    ThingsPro Proxy Utility

  • Time Management

    NTP Server/Client
    GPS

  • Console Port

    1 x 4-pin header

  • No. of Ports

    4

  • Connector

    DB9 male

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Flow Control

    ADDC (automatic data direction control) for RS-485

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact

  • Dry Contact

    Off: open
    On: short to GND

  • Isolation

    None

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    10 mA (max.) total for all channels

  • I/O Type

    Sink

  • Isolation

    None

  • Cellular Standards

    LTE Cat. 4

  • Band Options (US)

    LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 12 (700 MHz) / LTE Band 13 (700 MHz) / LTE Band 14 (700 MHz) / LTE Band 66 (1700 MHz)/ LTE Band 71 (600 MHz) This band is not within the selectable antenna support range. Please contact Moxa if you need to use this band.
    UMTS/HSPA Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz)
    Carrier Approval: Verizon, AT&T

  • Band Options (EU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz)
    UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz)

  • Band Option (APAC)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 8 (900 MHz) / LTE Band 9 ( 1700 MHz) / LTE Band 18 (850 MHz) / LTE Band 19 (850 MHz) / LTE Band 26 (850 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA Band 1 (2100 MHz) / Band 5 (850 MHz) / Band 6 (800 MHz) / Band 8 (900 MHz) / Band 19 (800 MHz)

  • Receiver Types

    GPS/GLONASS/BeiDou/Galileo/QZSS

  • Accuracy

    0.8 m

  • Acquisition

    -147 dBm

  • Sensitivity

    Cold starts: -145 dBm
    Tracking: -160 dBm

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Versions Supported

    v1.4.8

  • Authentication Methods

    Manual / Connection String
    DPS / TPM
    DPS / Symmetric Encryption
    DPS / X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Azure Module Twin

    Device Configuration

  • Moxa Functions

    Message Group
    Custom Payload

  • Versions Supported

    v2.2

  • Node Commands (NCMD)

    Next Broker
    Reboot
    Rebirth

  • Moxa Functions

    Store and Forward
    Custom Payload

  • No. of Client Connections

    10

  • Security

    Sign and encrypt with policies Basic128Rsa15, Basic256, and Basic256Sha256

  • User Authentication and Authorization

    Username/password

  • Supported Profiles

    OPC UA v1.02

  • No. of Supported Tags

    1024

  • Versions Supported

    v3.1.1
    v3.1

  • QoS Levels

    0, 1, 2

  • Authentication Methods

    Username and password

  • Secure Transmission

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Native Capabilities

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

  • Connection Protocols Supported

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Authentication Methods

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • QoS Levels

    0,1

  • Authentication Methods

    X.509 Certificate
    Private Key
    Trusted Root CA

  • Native Capabilities

    Keep Alive

  • Moxa Functions

    Store and Forward
    Custom Payload

  • Commands Invokable Via Jobs

    Reboot
    Software Upgrade
    Remote API Invocation

  • Mode

    Master

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    256 per port

  • Max. No of Connected Devices

    62

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    64

  • Max. No. of Commands

    2048

  • Input Voltage

    12 to 36 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    30 W (max.)

  • Input Current

    2.5 A @ 12 VDC

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Housing

    Metal

  • Installation

    DIN-rail mounting (with optional kit)
    Wall mounting (with optional kit)

  • IP Rating

    IP20

  • Dimensions

    132 x 122 x 87 mm (5.2 x 4.81 x 3.43 in)

  • Weight

    1,340 g (2.95 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • RED

    EN 300 328
    EN 301 893
    EN 301 489-1/17/19/52
    EN 301 511
    EN 301 908-1
    EN 303 413
    EN 62311

  • Safety

    UL 62368-1
    EN 62368-1

  • Carrier Approvals

    AT&T
    Verizon

  • Green Product

    RoHS, CRoHS, WEEE

  • Hazardous Locations

    Class I Division 2
    ATEX

  • Time

    AIG-501-T-US-AZU-LX, AIG-501-T-EU-AZU-LX, AIG-501-T-AP-AZU-LX: 441,032 hrs
    AIG-501-T-AZU-LX: 453,637 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 韌體 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Firmware for AIG-501 Series
452.3 MB 		韌體
SHA-512
v1.4
  • Debian 9.x
 2024年11月14日 2024年11月14日 版本說明
ThingsPro Proxy Utility
88.8 MB 		工具程式
SHA-512
v1.3.9
  • Windows 10
 2024年11月14日 2024年11月14日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for ThingsPro Proxy
79.4 KB 		聲明書 英文 v1.0 2024年12月22日 2024年12月22日
Manual for AIG-501 Series
8.1 MB 		使用者手冊 英文 v2.0 2024年12月11日 2024年12月11日
FOSS Statement for AIG-501 Series
1.4 MB 		聲明書 英文 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for MC-1122-E4-TPM-T/AIG-501
315.5 KB 		聲明書 英文 v1.0 2024年5月10日 2024年5月10日
AIG-501 系列產品資料表
4.3 MB 		產品資料表 中文 v1.0 2023年5月5日 2023年5月5日
Manual for ThingsPro Proxy
2.1 MB 		使用者手冊 英文 v4.1 2022年7月12日 2022年7月12日
QIG for AIG-501 Series
1.2 MB 		QIG 英文 v1.0 2022年1月25日 2022年1月25日
QIG for AIG-501 Series (AIG-501-T-AZU-LX)
1.2 MB 		QIG 英文 v1.0 2022年1月25日 2022年1月25日

可供選擇的機型 (4)

顯示圖片
比較
moxa-aig-501-t-us-azu-lx-image.jpeg | MoxaAIG-501-T-US-AZU-LX
比較
moxa-aig-501-t-eu-azu-lx-image.jpeg | MoxaAIG-501-T-EU-AZU-LX
比較
moxa-aig-501-t-ap-azu-lx-image.jpeg | MoxaAIG-501-T-AP-AZU-LX
比較
moxa-aig-501-t-azu-lx-image.jpeg | MoxaAIG-501-T-AZU-LX
CPU1.91 GHz1.91 GHz1.91 GHz1.91 GHz
RAM4 GB4 GB4 GB4 GB
Storage32 GB32 GB32 GB32 GB
TPMBuilt-inBuilt-inBuilt-inBuilt-in
mPCIe SlotUS region LTE
module
preinstalled		Europe region LTE
module
preinstalled		APAC region LTE
module
preinstalled		Reserved for Wi-Fi
module
Operating Temperature-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
