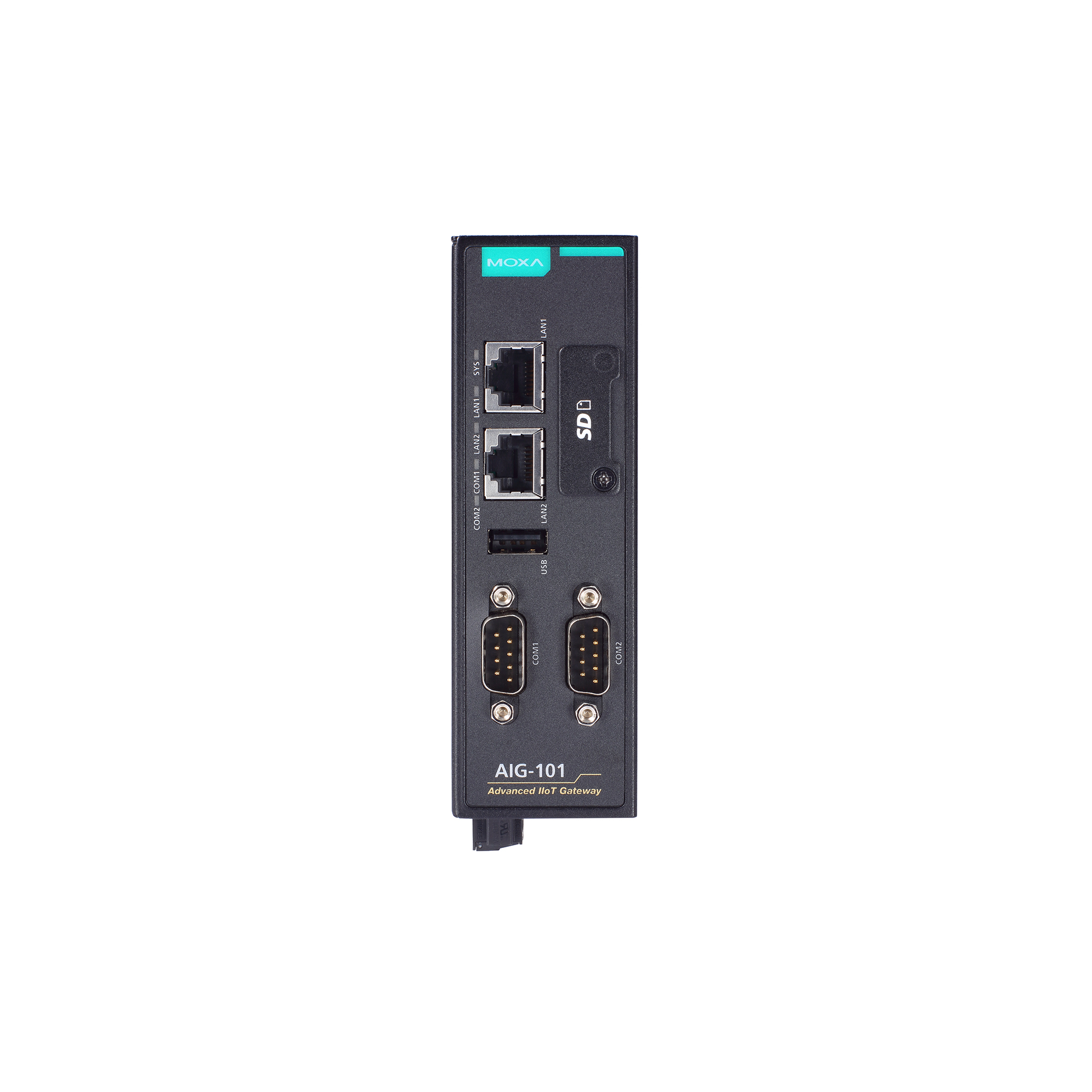

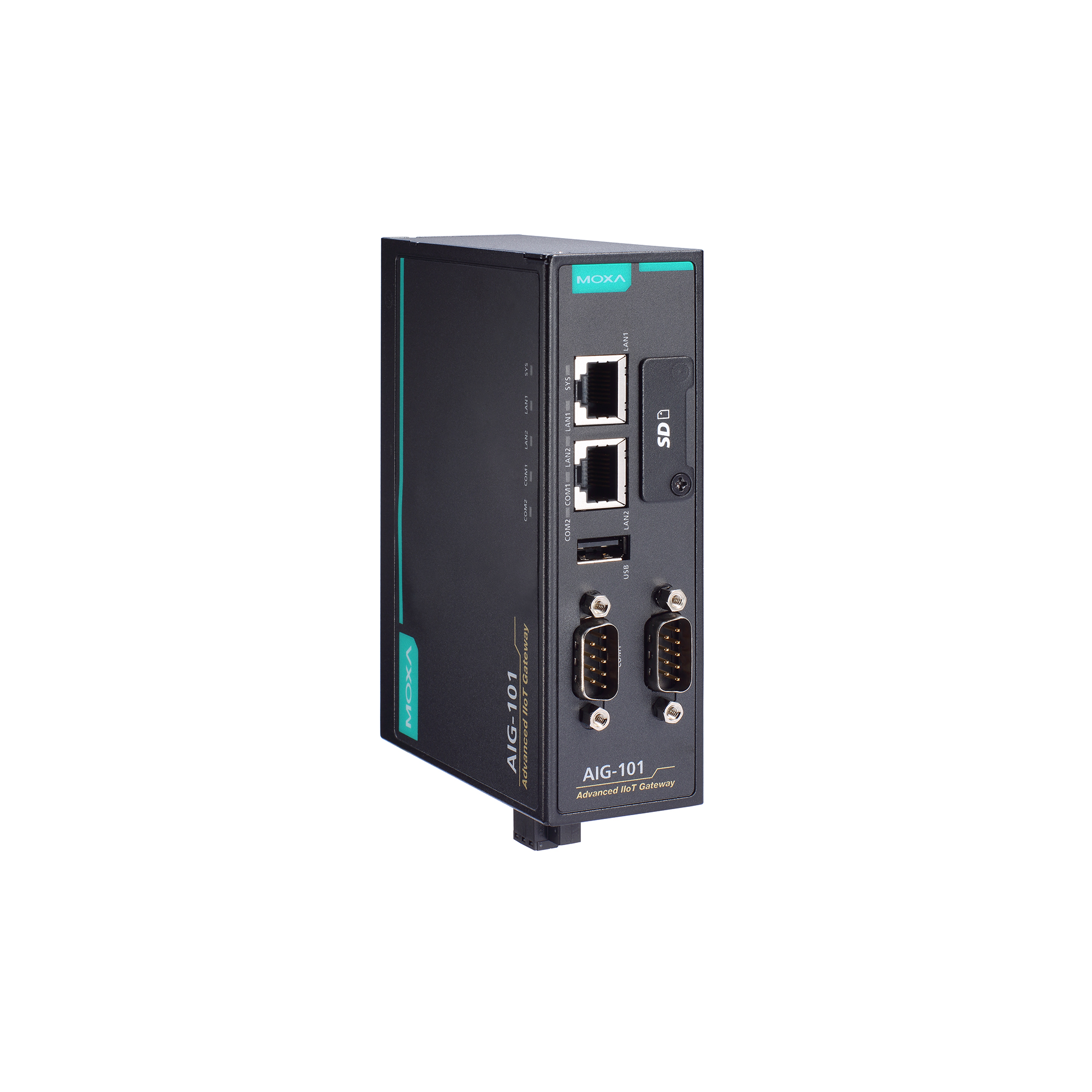

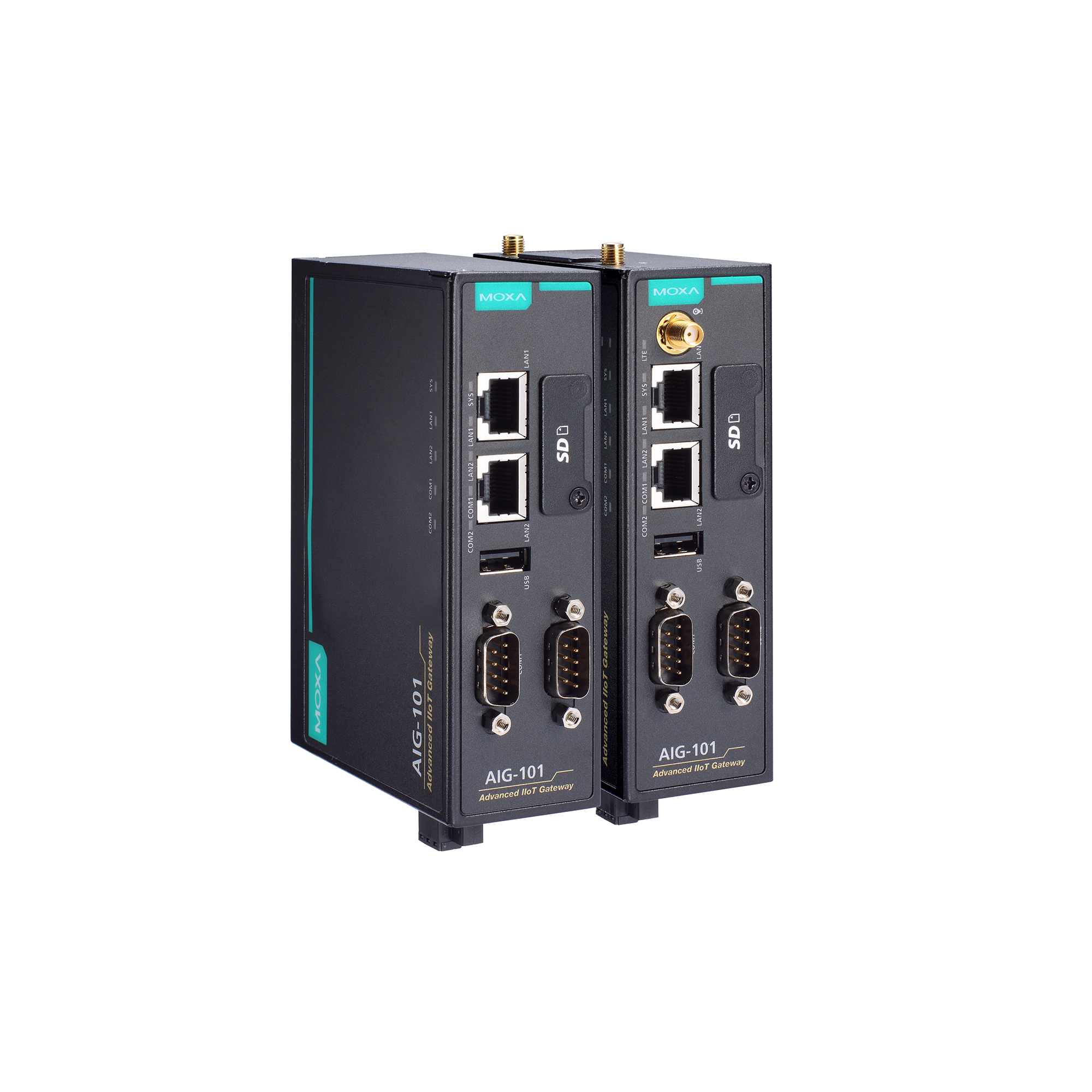

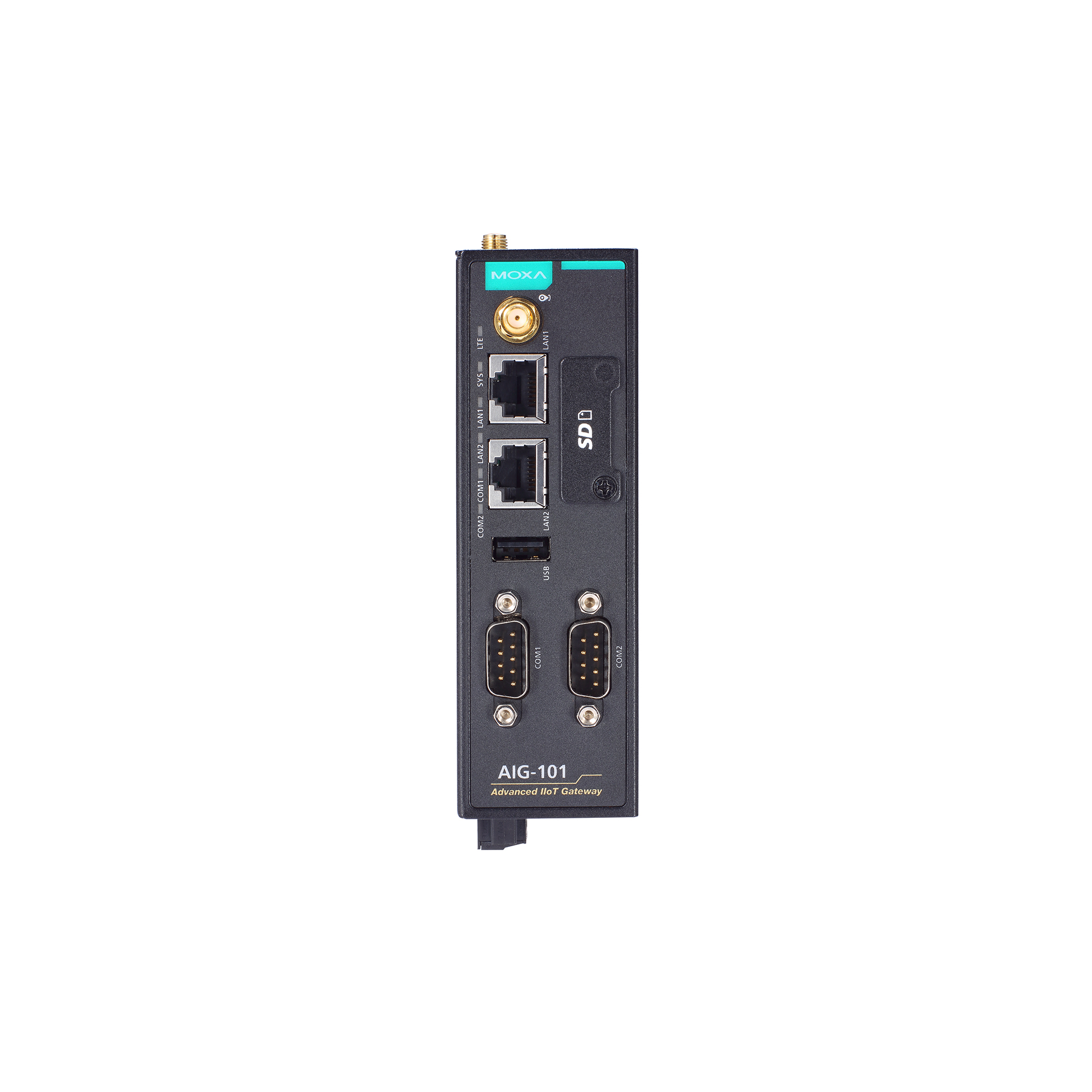

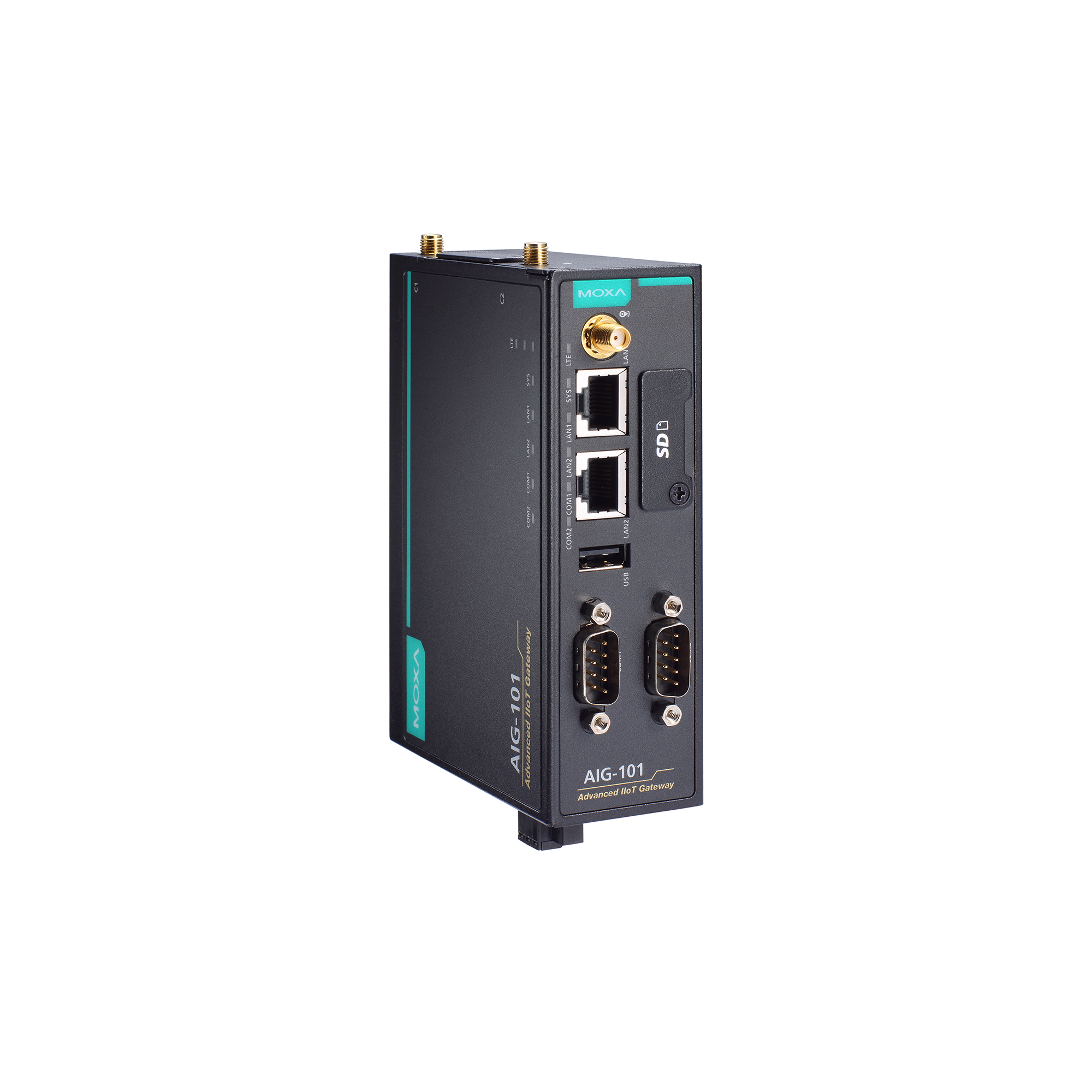

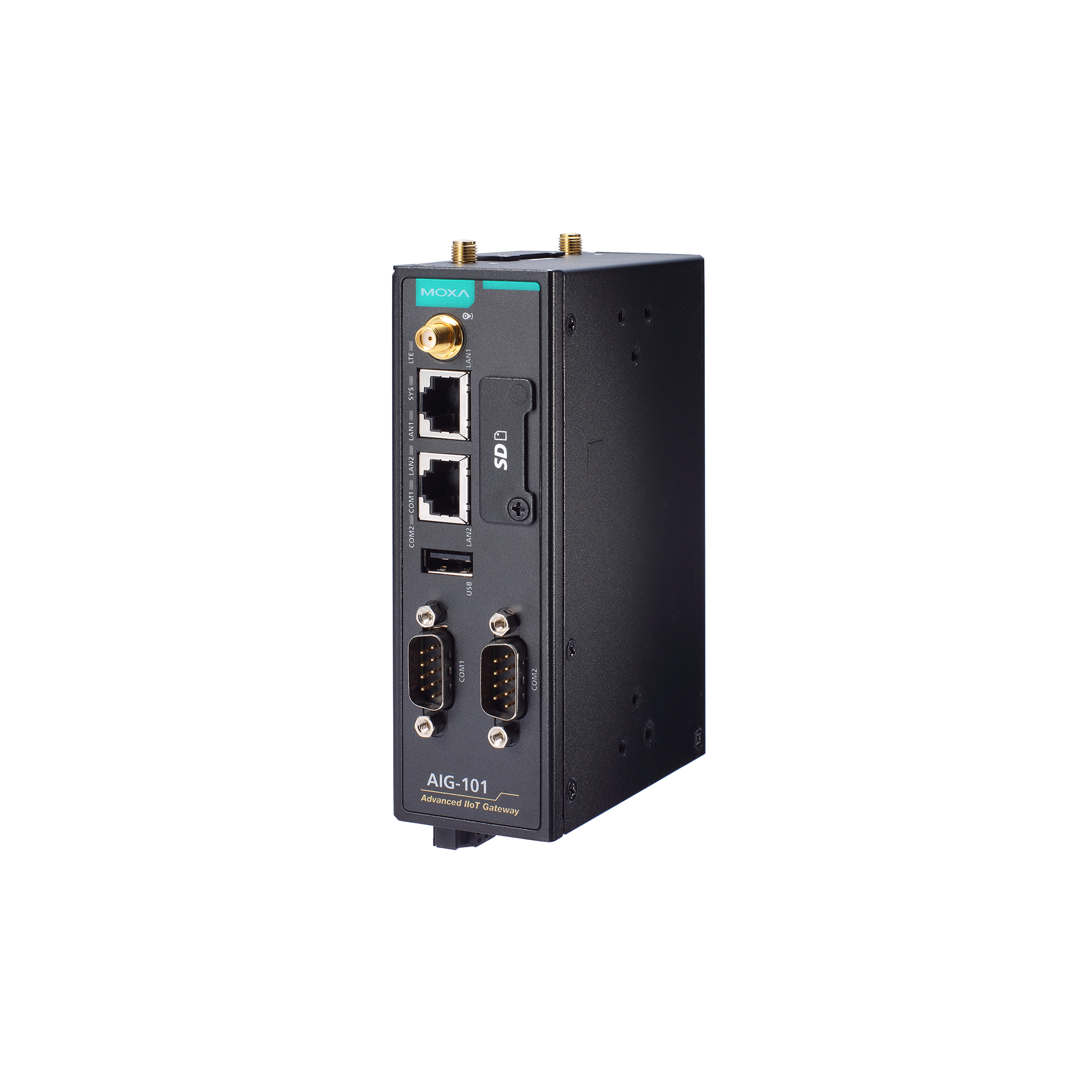

AIG-101 系列

2 埠 Modbus RTU/ASCII/TCP 轉 MQTT/Azure/AWS 雲端就緒閘道器

moxa-aig-101-series-image-(1).jpg | Moxa

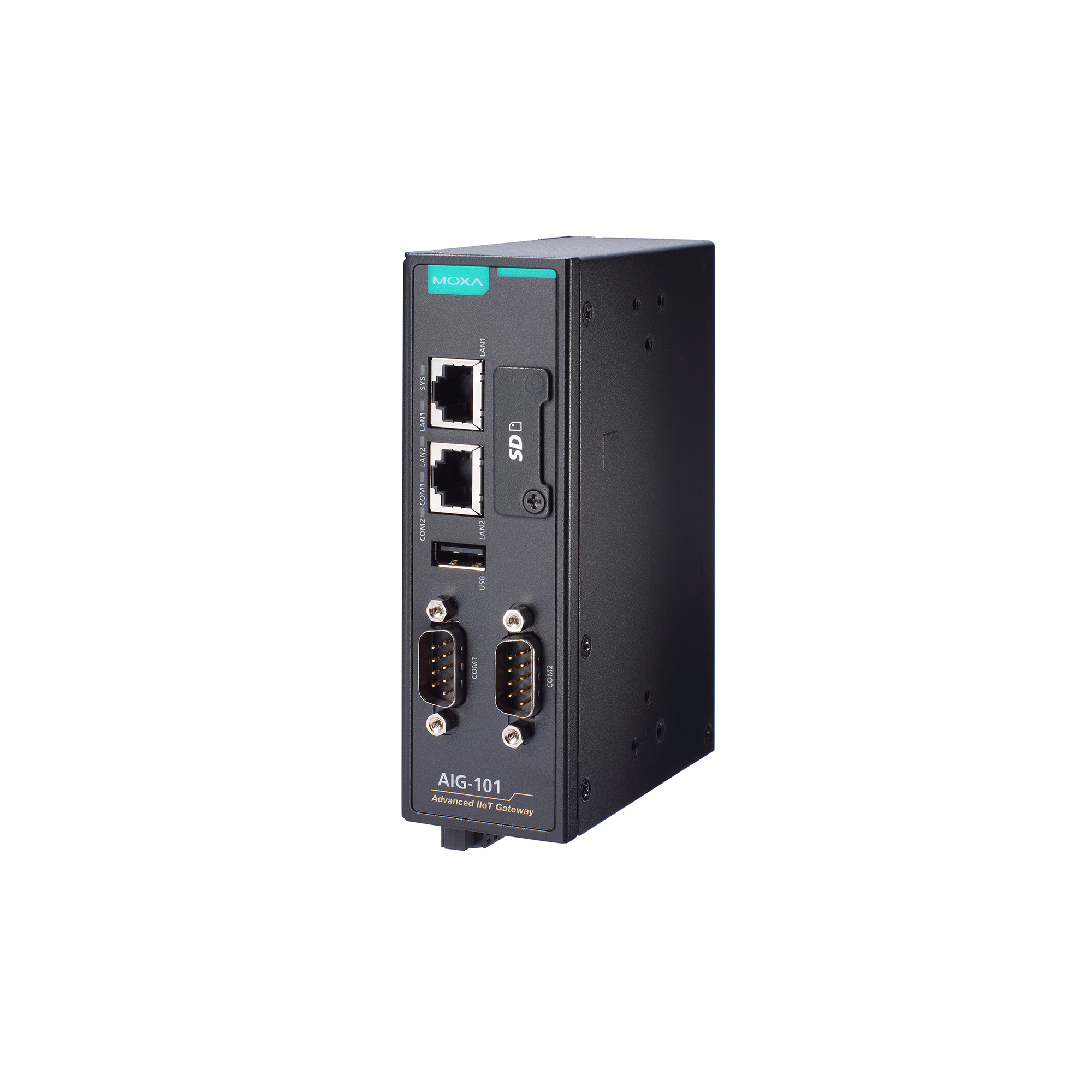

moxa-aig-101-series-image-1-(1).jpg | Moxa
moxa-aig-101-series-image-2-(1).jpg | Moxa
moxa-aig-101-series-image-3-(1).jpg | Moxa
moxa-aig-101-series-image-4-(1).jpg | Moxa
moxa-aig-101-series-image-5-(1).jpg | Moxa
moxa-aig-101-series-image-6-(1).jpg | Moxa

特色與優點

  • 支援通用 MQTT 用戶端
  • 支援針對 Azure/AWS Cloud 使用內建裝置 SDK 的 MQTT 連接
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端
  • 支援 Modbus TCP 伺服器
  • 內建網路流量監控與診斷工具，可輕鬆進行疑難排解
  • 支援使用儲存與轉發及資料記錄器來進行資料緩衝
  • 與 Moxa ioLogik /UPort 裝置無縫整合以輕鬆延伸 I/O 與序列介面
  • 內建資料處理功能可免除耗費精力的程式編寫過程
  • -40°C 至 70°C 操作溫度範圍
  • 提供 LTE Cat.1 US、EU 與 APAC 型號

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

AIG-101 系列閘道器是入門級 IIoT 閘道器， 可將 Modbus RTU/ASCII/TCP 裝置連接至雲端平台與應用程式， 例如 Azure、AWS 與 MQTT。AIG-101 作為 Modbus 的主控裝置，可以整合 現有 Modbus 裝置與雲端平台，輕鬆收集資料並 將資料傳輸至 Azure 與 AWS 雲端。此外，閘道器 也支援 Modbus TCP 從屬模式，可將資料同時傳輸 至雲端平台與本機 SCADA 系統。



輕鬆延伸 I/O 與序列介面

隨著現場數目的增加，需要額外的 I/O 或序列介面來連接裝置，例如感測器、 儀錶和反用換流器，來收集和處理所產生的 大量資料。典型的方法是安裝遠端 I/O 與裝置伺服器以延伸介面，但對大多數使用者而言， 所需的配置設定可能會是惡夢一場。為了為介面延伸 提供極度簡單的配置流程，AIG-101 閘道器進行了更完善的整合，並提供直覺性精靈 來設定 Moxa ioLogiks 和 UPorts，全部操作只需要按幾下滑鼠即可。



內建就緒資料處理功能，無需編寫程式碼

能源管理系統主要收集能源資料，例如平均發電與能源效率。之後此資料 會用於顯示現場條件、觀察能源趨勢，及最佳化能源使用情況。大多數邊緣系統需要額外編寫程式來處理能源管理系統所需的資料。AIG-101 可以預先處理邊緣資料並將有意義的資料直接傳送至能源管理系統。直覺性 UI 可便於輕鬆進行 IIoT 閘道設定以收集和處理資料。



安全遠端存取可降低維護成本

AIG-101 隨附功能強大的疑難排解工具可診斷通訊協定狀態的問題，並擷取及分析流量封包，讓工程師遠端發現問題的根本原因，並快速使操作恢復正常。工具也提供對於 AIG-101 的安全遠端存取以讓 維護工程師直接存取資料，節省大量時間 與精力，並縮短能源管理系統中的系統停機時間。



外觀

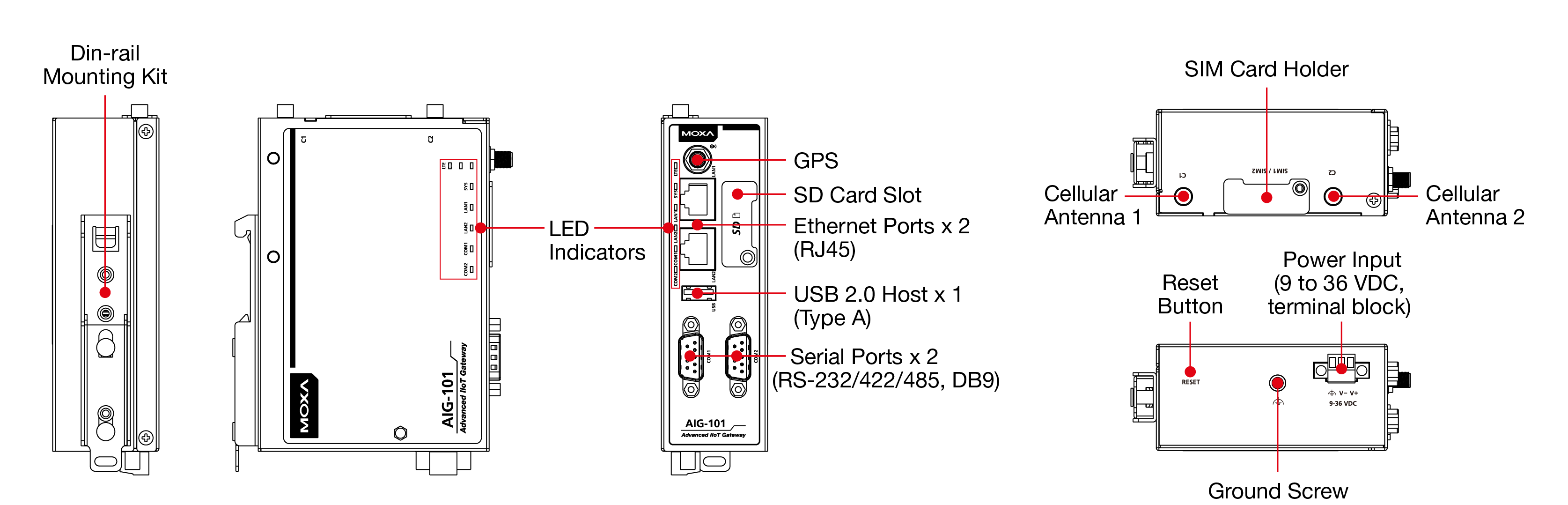

AIG-101-T-AP/EU/US

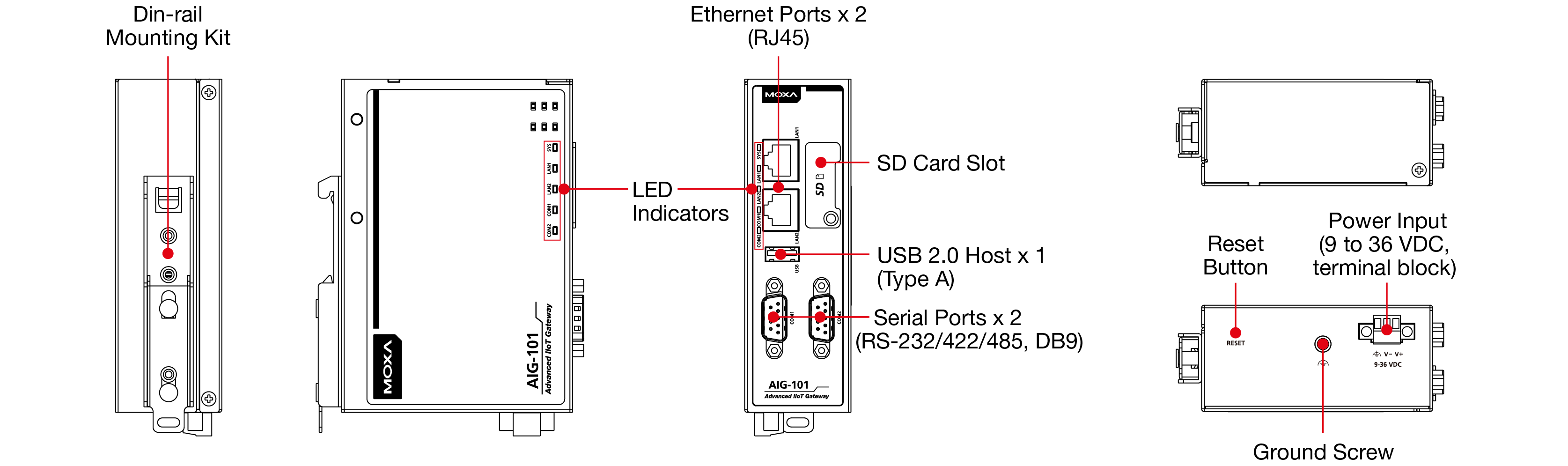

AIG-101-T



  • CPU

    Armv7 Cortex-A8 1 GHz

  • DRAM

    1 GB DDR3

  • Storage Slot

    microSD slots x 1 SD 2.0 interface (SDHC/SDXC)

  • Storage Pre-installed

    8 GB eMMC

  • No. of Tags Supported

    1500

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2
    MDI/MDI-X connection

  • Serial Ports

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Cellular Antenna Connector

    SMA x 2

  • Number of SIMs

    2

  • SIM Format

    Nano

  • GPS Antenna Connector

    SMA x 1

  • 10/100BaseT(X) Ports (RJ45 connector)

    2, Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master) / Server (Slave)
    Generic MQTT
    Azure IoT Device
    AWS IoT Core
    FTP/SFTP

  • Configuration Options

    Web Console (HTTP/HTTPS)
    AIG QuickON

  • Time Management

    NTP Client
    GPS

  • No. of Ports

    2

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master

  • Cellular Standards

    LTE Cat. 1

  • Band Options (US)

    LTE Bands: Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 12 (700 MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 66 (1700 MHz) / Band 71 (600 MHz)
    UMTS Bands: 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz)
    Carrier Approval: Verizon, AT&T

  • Band Options (EU)

    LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 7 (2600 MHz) / Band 8 (900 MHz) / Band 20 (800 MHz) / Band 28 (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) Band 8 (900 MHz)

  • Band Option (APAC)

    LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 5 (850 MHz) / Band 8 (900 MHz) / Band 28 (700 MHz)
    UMTS Bands: Band 1 (2100 MHz) / Band 5 (850 MHz) / Band 8 (900 MHz)

  • Versions Supported

    v3.1.1
    v3.1

  • QoS Levels

    0, 1, 2

  • Authentication Methods

    Username and password

  • Secure Transmission

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Native Capabilities

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

  • Connection Protocols Supported

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Authentication Methods

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Moxa Functions

    Store and Forward
    Custom Payload

  • QoS Levels

    0,1

  • Authentication Methods

    X.509 Certificate
    Private Key
    Trusted Root CA

  • Native Capabilities

    Keep Alive

  • Moxa Functions

    Store and Forward
    Custom Payload

  • Commands Invokable Via Jobs

    Reboot
    Software Upgrade
    Remote API Invocation

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    256 per port

  • Max. No of Connected Devices

    62

  • Mode

    Server (Slave)
    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    4

  • Max. No. of Server Connections

    64

  • Max. No. of Commands

    1500

  • Input Voltage

    9 to 36 VDC

  • Power Consumption

    8 W (max.)

  • Power Connector

    Screw-fastened Euroblock terminal

  • Housing

    Metal

  • Dimensions

    128.5 x 89.1 x 41 mm (5.06 x 3.51 x 1.61 in)

  • Weight

    AIG-101-T: 492 g (1.08 lb)
    AIG-101-T-AP/EU/US: 512 g (1.13 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    IEC 62368-1
    UL 62368-1
    EN 62368-1

  • Radio Frequency

    FCC
    PTCRB
    RCM

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64
    5 Grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)

  • Cellular Standards

    EN 301 908-1 (WCDMA/LTE)
    EN 301 908-2/-13 (WCDMA/LTE)
    EN 301 489-1/-19 (GPS)
    EN 301 489-1/-52 (WCDMA/LTE)
    EN 303 413 (GPS)
    EN 62311

  • Carrier Approvals

    Verizon
    AT&T

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    566,458 hrs

  • Standards

    Telcordia Standard SR-332
