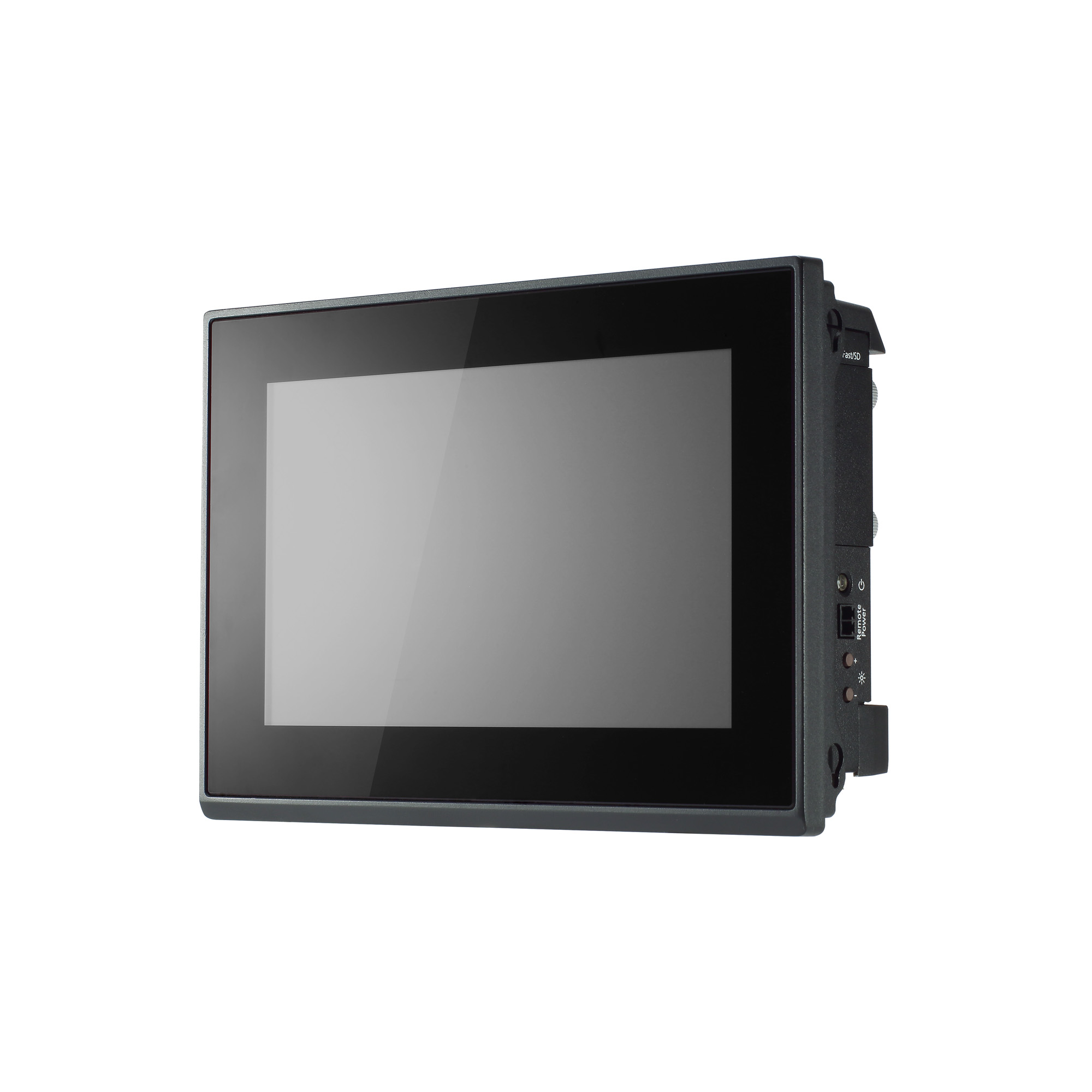

MPC-2070 系列

7 吋工業無風扇面板電腦

moxa-mpc-2070-series-image-(1).jpg | Moxa
moxa-mpc-2070-series-image-1-(1).jpg | Moxa
moxa-mpc-2070-series-image-2-(1).jpg | Moxa
moxa-mpc-2070-series-image-3-(1).jpg | Moxa
moxa-mpc-2070-series-image-4-(1).jpg | Moxa
moxa-mpc-2070-series-image-5-(1).jpg | Moxa
moxa-mpc-2070-series-image-6-(1).jpg | Moxa

特色與優點

  • 7 吋面板電腦
  • Intel Atom® 處理器 E3826 1.46 GHz
  • -40 至 70°C 寬溫度設計，無風扇或加熱器
  • 日照下可判讀的 1000 nit LCD
  • 戴手套也可操作的多點觸控螢幕
  • Class 1 Division 2、ATEX Zone 2 和 IECEx 相容認證正在進行中。 DNV-GL、ATEX 和 IECEx如需最新的認證狀態，請造訪 Moxa 網站。
  • 10 至 36 VDC 寬範圍電源輸入

認證

  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

採用 Intel Atom® 處理器 E3800 系列的 MPC-2070 7 吋面板電腦，為工業環境提供可靠耐用的多功能平台。MPC-2070 面板電腦配備兩個可選式軟體的 RS-232/422/485 串列連接埠和兩個 Gigabit 乙太網路連接埠，支援多種串列介面以及高速 IT 通訊，這些都提供本機網路備援。

MPC-2070 系列面板電腦的設計可耐受 -40 至 70°C 的寬溫度範圍，並採用無風扇、流線型外殼，專為高效散熱而設計。MPC-2070 系列因此成為最可靠 的工業平台，可用於石油和天然氣田或鑽井平台等嚴苛、炎熱的戶外環境。 MPC-2070 也配備 1000 nit LCD 面板，採用日照下可判讀的投影電容式多點 觸控螢幕，戴手套也可操作，達到戶外應用的絕佳使用者體驗。

外觀

  • CPU

    Intel Atom® Processor E3826 (1M Cache, 1.46 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    MPC-2070-E2-T/MPC-2070-E2-LB-T: OS is not pre-installed
    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E: OS is pre-installed

  • Supported OS

    Windows 7 Pro for Embedded Systems
    Windows Embedded Standard 7 (WS7P) 64-bit
    Windows 10 Pro 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
    Linux Debian 9

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 (SDHC/SDXC) socket

  • Storage Pre-installed

    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E: 32 GB CFast card pre-installed

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • System

    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Active Display Area

    152.4 (H) x 91.44 (V) mm

  • Contrast Ratio

    600:1

  • Light Intensity (Brightness)

    MPC-2070-E2-T Series: 1000 cd/m2
    MPC-2070-E2-LB-T Series: 350 cd/m2

  • Max. No. of Colors

    16.2M (8-bit/color)

  • Panel Size

    7-inch viewable image

  • Panel Type

    TN

  • Pixel Pitch (RGB)

    0.1905 (H) x 0.1905 (V) mm

  • Pixels

    800 x 480

  • Response Time

    5 ms (gray to gray)

  • Viewing Angles

    140°/120°

  • Touch Type

    Capacitive Touch (PCAP)

  • Touch Support Points

    4 points

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    10 to 36 VDC

  • Power Consumption

    40 W (max.)

  • Housing

    Metal

  • IP Rating

    IP66, front
    IP20, rear

  • Dimensions

    200 x 140 x 45 mm (7.9 x 5.5 x 1.8 in)

  • Weight

    1,400 g (3.09 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1, DNVGL-CG-0339
    IEC 60068-2-2, DNVGL-CG-0339
    IEC 60068-2-2, IEC 60945
    IEC 60068-2-30, IEC 60945

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Maritime

    DNV-GL

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC 60068-2-64, DNVGL-CG-0339

  • Green Product

    RoHS, CRoHS, WEEE

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
x86 Computers (Linux drivers and SDK)
802.0 bytes 		軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 版本說明
Driver for MPC-2070 Series (Linux Debian 9)
1.7 MB 		驅動程式
SHA-512
v1.0
  • Linux
 2019年11月5日 2019年11月5日 版本說明
Driver for MPC-2070 Series (Win10)
364.9 MB 		驅動程式
SHA-512
v1.0
  • Windows 10
 2019年8月26日 2019年8月26日 版本說明
Firmware for MPC-2070 Series (Linux)
1.3 GB 		韌體
SHA-512
v1.0
  • Debian 9.x
 2019年3月11日 2019年3月11日 版本說明
Driver for MPC-2070 Series
364.9 MB 		驅動程式
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Software Package for MPC-2070 Series
479.6 KB 		軟體套件
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (MxOSD)
163.8 KB 		工具程式
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (SerialInterface)
280.5 KB 		工具程式
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日

支援文件

篩選

全部 產品資料表 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Manual for MPC-2070 Series (hardware)
6.7 MB 		使用者手冊 英文 v2.0 2021年11月11日 2021年11月11日
QIG for MPC-2070 Series
825.2 KB 		QIG 英文 v2.1 2021年4月21日 2021年4月21日
MPC-2070 系列產品資料表
2.9 MB 		產品資料表 中文 v1.4 2021年3月25日 2021年3月25日
Manual for MPC-2000 Series (Linux)
4.4 MB 		使用者手冊 英文 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2070 Series (Linux UM)
4.9 MB 		使用者手冊 英文 v1.0 2019年8月21日 2019年8月21日
Manual for MPC-2070 Series (Windows 7 Embedded)
3.1 MB 		使用者手冊 英文 v1.0 2017年7月27日 2017年7月27日

相關內容

篩選

全部 解決方案型錄 案例研究

可供選擇的機型 (4)

顯示圖片
比較
moxa-mpc-2070-e2-t-image.jpg | MoxaMPC-2070-E2-T
比較
moxa-mpc-2070-e2-t-w7e-image.jpg | MoxaMPC-2070-E2-T-W7E
比較
moxa-mpc-2070-e2-lb-t-image.jpg | MoxaMPC-2070-E2-LB-T
比較
moxa-mpc-2070-e2-lb-t-w7e-image.jpg | MoxaMPC-2070-E2-LB-T-W7E
Panel7" (16:9)
1,000 nits		7" (16:9)
1,000 nits		7" (16:9)
350 nits		7" (16:9)
350 nits
CPUIntel Atom® E3826Intel Atom® E3826Intel Atom® E3826Intel Atom® E3826
RAM4 GB4 GB4 GB4 GB
OS Preinstalled–W7E OS
32 GB CFast		–W7E OS
32 GB CFast
TouchscreenCapacitiveCapacitiveCapacitiveCapacitive
LAN2222
Serial2222
DI/DO4/44/44/44/4
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP RatingIP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
