MPC-2120 系列

通過 Zone 2 認證的 12 吋工業無風扇面板電腦

moxa-mpc-2120-series-image-(1).jpg | Moxa
moxa-mpc-2120-series-image-1-(1).jpg | Moxa
moxa-mpc-2120-series-image-2-(1).jpg | Moxa
moxa-mpc-2120-series-image-3-(1).jpg | Moxa
moxa-mpc-2120-series-image-4-(1).jpg | Moxa
moxa-mpc-2120-series-image-5-(1).jpg | Moxa

特色與優點

  • 12 吋面板電腦
  • Intel Atom® 處理器：E3845 1.91 GHz 或 E3826 1.46 GHz
  • -40 至 70°C 寬溫設計，無風扇或加熱器
  • 1000 尼特日光下可視的 LCD
  • 通過 Class 1 Division 2、ATEX Zone 2 和 IECEx 認證
  • 10 至 36 VDC 寬壓電源輸入
  • 通過海運應用的 DNV GL 認證

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MPC-2120 12 吋面板電腦搭載 E3800 系列 Intel Atom® 處理器，為工業環境提供可靠耐用的多功能平台。MPC-2120 面板電腦配備兩個軟體可選擇的 RS-232/422/485 串列埠和兩種 Gigabit 乙太網路連接埠，支援多種串列介面以及高速 IT 通訊，所有這些都提供本機網路備援。

MPC-2120 系列面板電腦支持 -40 至 70°C 的寬溫工作範圍，並採用無風扇、流線型外殼，專為高效散熱而設計，成為嚴苛、炎熱的戶外環境（例如油氣田和鑽油平台）中最可靠工業平台之一。MPC-2120 也配備 1000 尼特 LCD 面板，提供日光下可視的投射電容式多點觸控螢幕，達到戶外應用的絕佳使用者體驗。

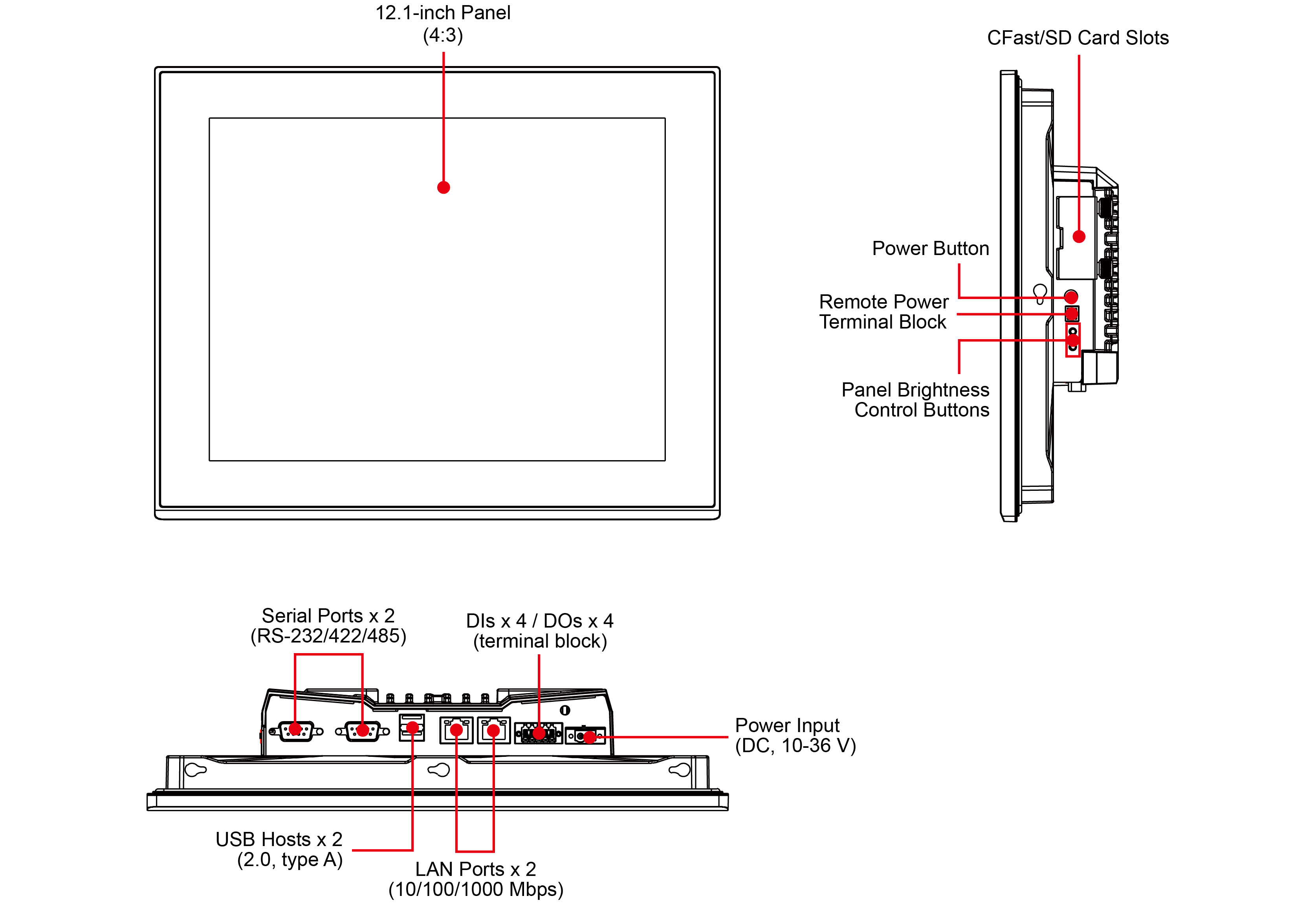

外觀



  • CPU

    MPC-2120-E2-T: Intel Atom® Processor E3826 (1M Cache, 1.46 GHz)
    MPC-2120-E4-T: Intel Atom® Processor E3845 (2M Cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E/MPC-2120-E2-T-LB-W7E/MPC-2120-E4-LB-T-W7E: Windows Embedded Standard 7 (WS7P) 64-bit

  • Supported OS

    Windows 10 Pro 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
    Windows 7 Pro for Embedded Systems
    Windows Embedded Standard 7 (WS7P) 64-bit
    Linux Debian 9

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 (SDHC/SDXC) socket

  • Storage Pre-installed

    MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E/MPC-2120-E2-LB-T-W7E/MPC-2120-E4-LB-T-W7E: 32 GB CFast Card

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • System

    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Light Intensity (Brightness)

    MPC-2120-E2-T: 1000 cd/m2
    MPC-2120-E4-T: 1000 cd/m2
    MPC-2120-E2-T-W7E: 1000 cd/m2
    MPC-2120-E4-T-W7E: 1000 cd/m2
    MPC-2120-E2-LB-T: 500 cd/m2
    MPC-2120-E2-LB-T-W7E: 500 cd/m2
    MPC-2120-E4-LB-T: 500 cd/m2
    MPC-2120-E4-LB-T-W7E: 500 cd/m2

  • Active Display Area

    245.76 (H) x 184.32 (V) mm

  • Aspect Ratio

    4:3

  • Contrast Ratio

    700:1

  • Max. No. of Colors

    16.2M (8-bit/color)

  • Panel Size

    12-inch viewable image

  • Panel Type

    TN

  • Pixel Pitch (RGB)

    0.240 (H) x 0.240 (V) mm

  • Pixels

    1024 x 768

  • Response Time

    5 ms (gray to gray)

  • Viewing Angles

    160°/140°

  • Touch Type

    Capacitive Touch (PCAP)

  • Touch Support Points

    4 points

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    10 to 36 VDC

  • Power Consumption

    40 W (max.)

  • Housing

    Metal

  • IP Rating

    IP66, front
    IP20, rear

  • Dimensions

    306 x 245 x 64 mm (12 x 9.6 x 2.5 in)

  • Weight

    2,640 g (5.82 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1, DNVGL-CG-0339
    IEC 60068-2-2, DNVGL-CG-0339
    IEC 60068-2-2, IEC 60945
    IEC 60068-2-30, IEC 60945

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Maritime

    DNV-GL

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC 60068-2-64, DNVGL-CG-0339

  • Green Product

    RoHS, CRoHS, WEEE

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
x86 Computers (Linux drivers and SDK)
802.0 bytes 		軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 版本說明
Driver for MPC-2120 Series (Linux Debian 9)
1.7 MB 		驅動程式
SHA-512
v1.0
  • Linux
 2019年11月5日 2019年11月5日 版本說明
Driver for MPC-2120 Series (Win10)
364.9 MB 		驅動程式
SHA-512
v1.0
  • Windows 10
 2019年8月26日 2019年8月26日 版本說明
Firmware for MPC-2120 Series (Linux)
1.3 GB 		韌體
SHA-512
v1.0
  • Debian 9.x
 2019年3月11日 2019年3月11日 版本說明
Utility for MPC-2120 Series (MxOSD for Windows Embedded Standard 7)
163.8 KB 		工具程式
SHA-512
v1.0
  • Windows Embedded Standard 7
 2017年12月20日 2017年12月20日
Utility for MPC-2120 Series (SerialInterface for Windows Embedded Standard 7)
280.5 KB 		工具程式
SHA-512
v1.0
  • Windows Embedded Standard 7
 2017年12月20日 2017年12月20日
Driver for MPC-2120 Series
364.9 MB 		驅動程式
SHA-512
v1.0
  • Windows 7
 2017年12月19日 2017年12月19日
Software Package for MPC-2120 Series
479.6 KB 		軟體套件
SHA-512
v1.0
  • Windows 7
 2017年12月19日 2017年12月19日

支援文件

篩選

全部 產品資料表 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		使用者手冊 英文 v1.2 2023年1月20日 2023年1月20日
Manual for MPC-2120 Series (hardware)
5.2 MB 		使用者手冊 英文 v3.0 2021年11月12日 2021年11月12日
QIG for MPC-2120 Series
1.0 MB 		QIG 英文 v2.1 2021年4月21日 2021年4月21日
MPC-2120 系列產品資料表
3.0 MB 		產品資料表 中文 v1.5 2021年3月25日 2021年3月25日
Manual for MPC-2000 Series (Linux)
4.4 MB 		使用者手冊 英文 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2120 Series (Linux UM)
4.9 MB 		使用者手冊 英文 v1.0 2019年8月21日 2019年8月21日
Manual for MPC-2120 Series (Windows 7 Embedded)
3.2 MB 		使用者手冊 英文 v1.0 2017年12月20日 2017年12月20日

相關內容

篩選

全部 解決方案型錄

可供選擇的機型 (8)

顯示圖片
比較
moxa-mpc-2120-e2-t-image.jpg | MoxaMPC-2120-E2-T
比較
moxa-mpc-2120-e2-t-w7e-image.jpg | MoxaMPC-2120-E2-T-W7E
比較
moxa-mpc-2120-e4-t-image.jpg | MoxaMPC-2120-E4-T
比較
moxa-mpc-2120-e4-t-w7e-image.jpg | MoxaMPC-2120-E4-T-W7E
Panel12" (4:3)
1,000 nits		12" (4:3)
1,000 nits		12" (4:3)
1,000 nits		12" (4:3)
1,000 nits
CPUIntel Atom® E3826Intel Atom® E3826Intel Atom® E3845Intel Atom® E3845
RAM4 GB4 GB4 GB4 GB
OS Preinstalled–W7E
32 GB CFast		–W7E
32 GB CFast
TouchscreenCapacitiveCapacitiveCapacitiveCapacitive
LAN2222
Serial2222
DI/DO4/44/44/44/4
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP RatingIP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
MPC-2120-E4-LB-T-W7E
比較
MPC-2120-E2-LB-T-W7E
比較
MPC-2120-E2-LB-T
比較
MPC-2120-E4-LB-T
Panel12" (4:3)
500 nits		12" (4:3)
500 nits		12" (4:3)
500 nits		12" (4:3)
500 nits
CPUIntel Atom® E3845Intel Atom® E3826Intel Atom® E3826Intel Atom® E3845
RAM4 GB4 GB4 GB4 GB
OS PreinstalledW7E
32 GB CFast		W7E
32 GB CFast		––
TouchscreenCapacitiveCapacitiveCapacitiveCapacitive
LAN2222
Serial2222
DI/DO4/44/44/44/4
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP RatingIP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
