BXP-A100 系列

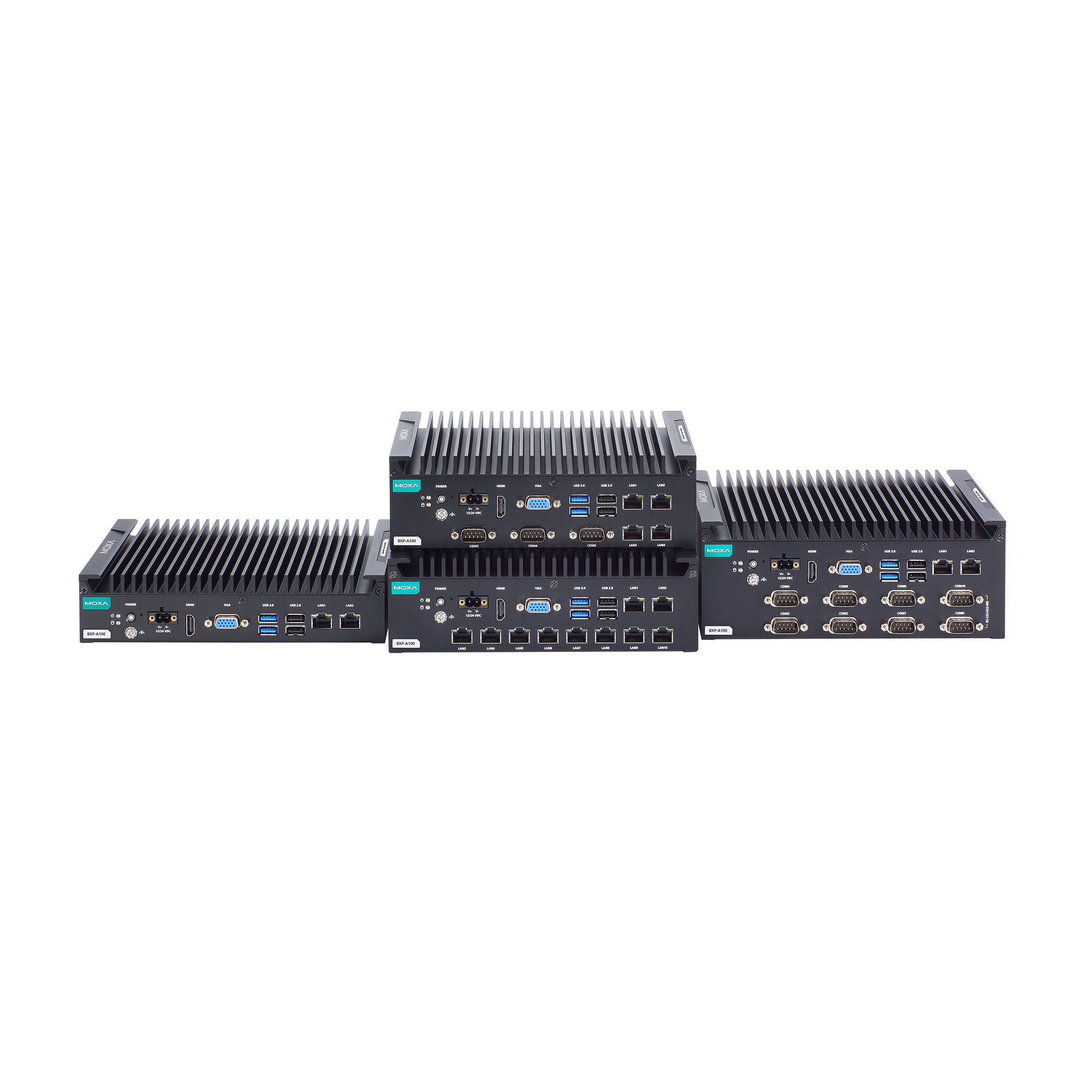

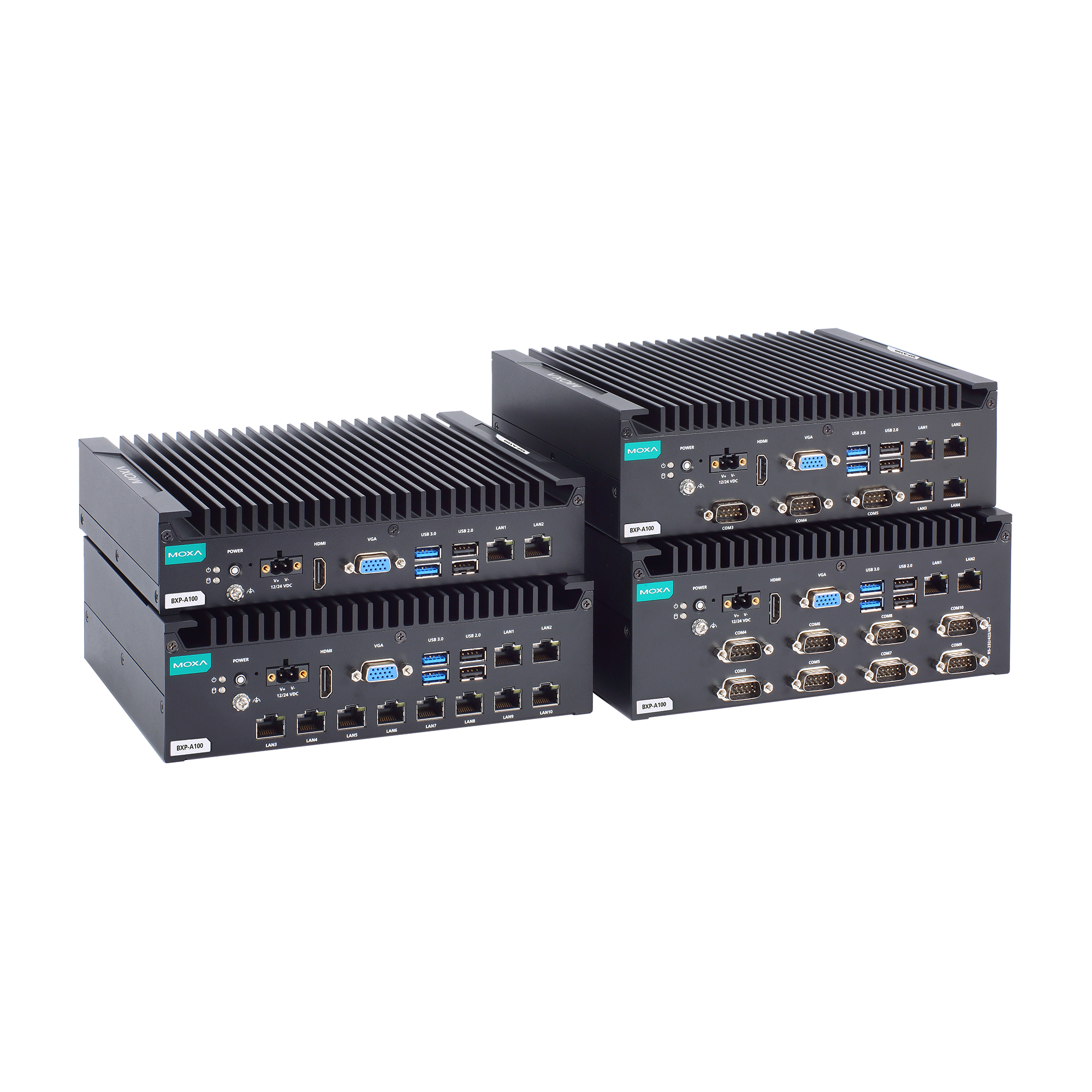

搭載 Elkhart Lake Intel Atom® X 系列處理器的基礎型號與多介面型號嵌入式電腦

moxa-bxp-a100-series-image-(1).jpg | Moxa
moxa-bxp-a100-series-image-1-(1).jpg | Moxa
moxa-bxp-a100-series-image-2-(1).jpg | Moxa
moxa-bxp-a100-series-image-3-(1).jpg | Moxa
moxa-bxp-a100-series-image-4-(1).jpg | Moxa
moxa-bxp-a100-series-image-5-(1).jpg | Moxa
moxa-bxp-a100-series-image-6-(1).jpg | Moxa

特色與優點

  • 無風扇設計的嵌入式電腦
  • Intel Atom® X 系列處理器
  • 豐富介面選項,多達 10 個串列埠和 10 個 LAN 連接埠
  • 尺寸精巧,適合大多數現場應用
  • -30°C 至 60°C 操作溫度範圍

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

BXP-A100 壁掛式電腦由 Intel Atom® X 系列處理器驅動。這些電腦配備了豐富的介面選項,包括多達 10 個軟體可選的 RS-232/422/485 串列埠,高達 10 個 gigabit 乙太網路埠、4 個數位輸入和 4 個數位輸出。通訊介面位於產品的正面和背面,實現工業應用的輕鬆存取和擴充。包含 CFast 和 SD 插槽的雙儲存設計可輕鬆實現儲存擴充。電池槽獨特的電池扣蓋設計可將電池固定到位,確保在所有操作環境下的穩定性。

精巧可壁掛的 BXP-A100 電腦採用無風扇設計,可承受 -30 至 60°C 的溫度範圍,非常適合惡劣的操作環境。內建 TPM 2.0 模組可保護平台免受未經授權的存取。BXP-A100 系列是一款智慧運算解決方案,完美滿足工業環境中的 OT 和 IT 需求。

外觀

前視圖

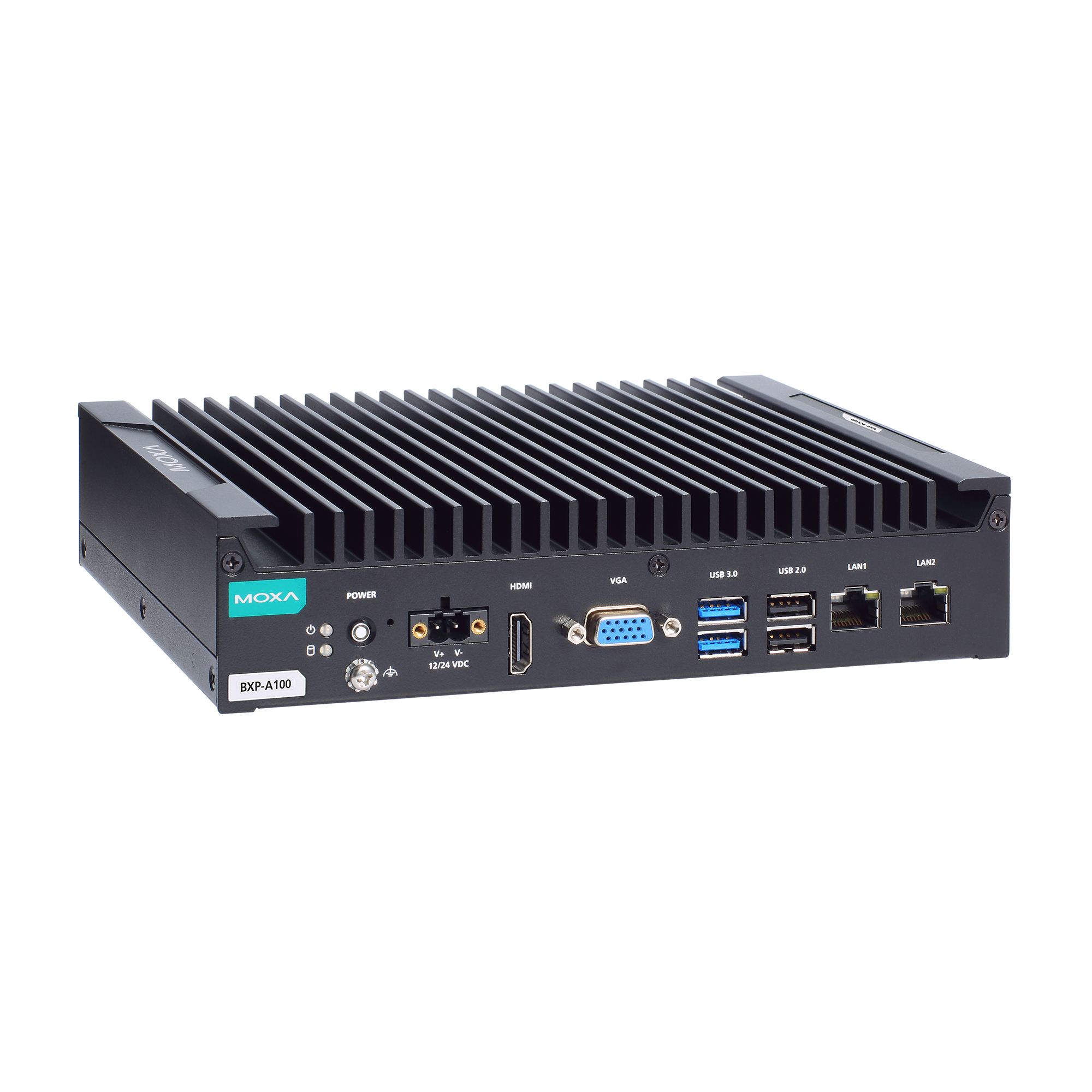

BXP-A100-E2-T/BXP-A100-E4-T 型號

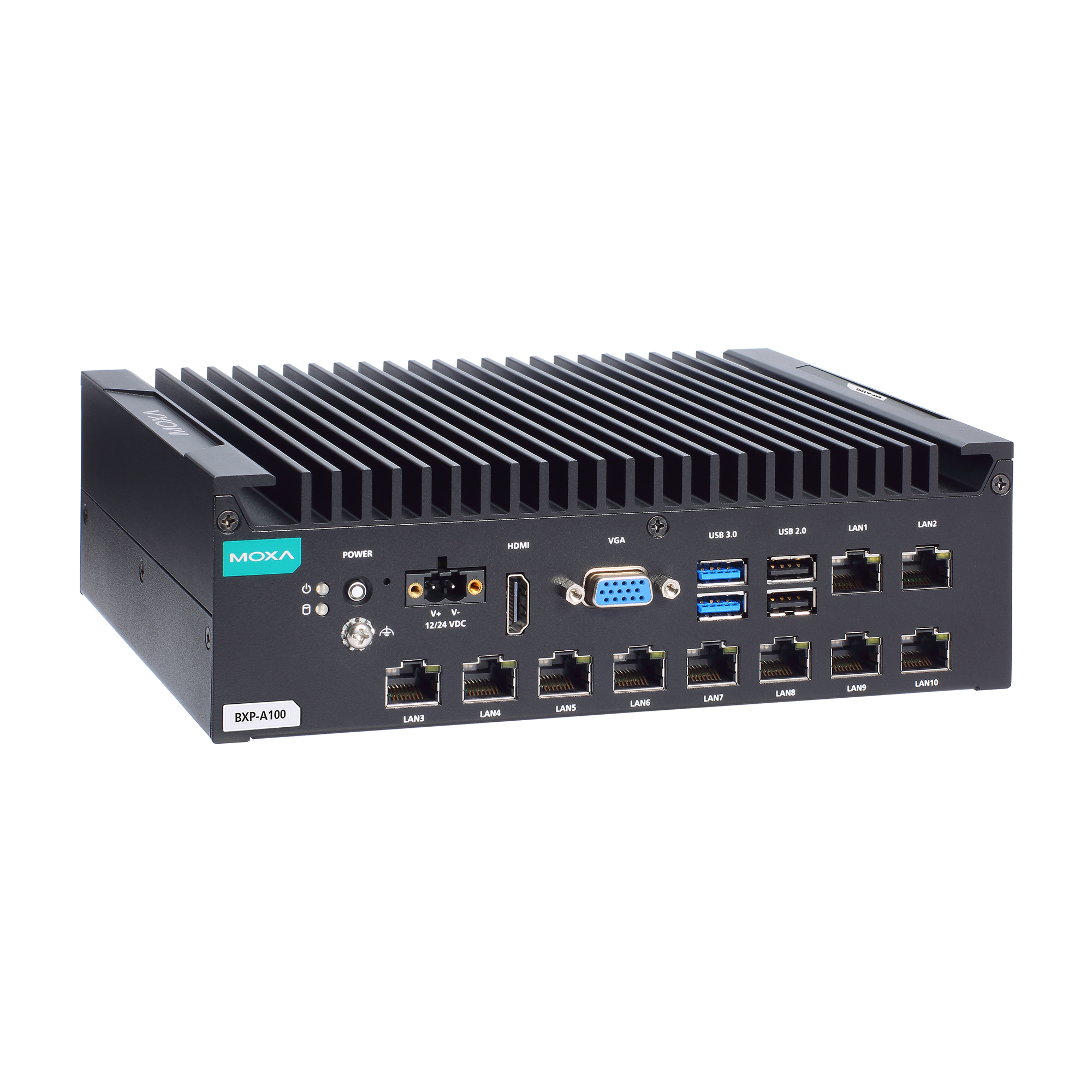

BXP-A100-E2-8L-T/BXP-A100-E4-8L-T 型號

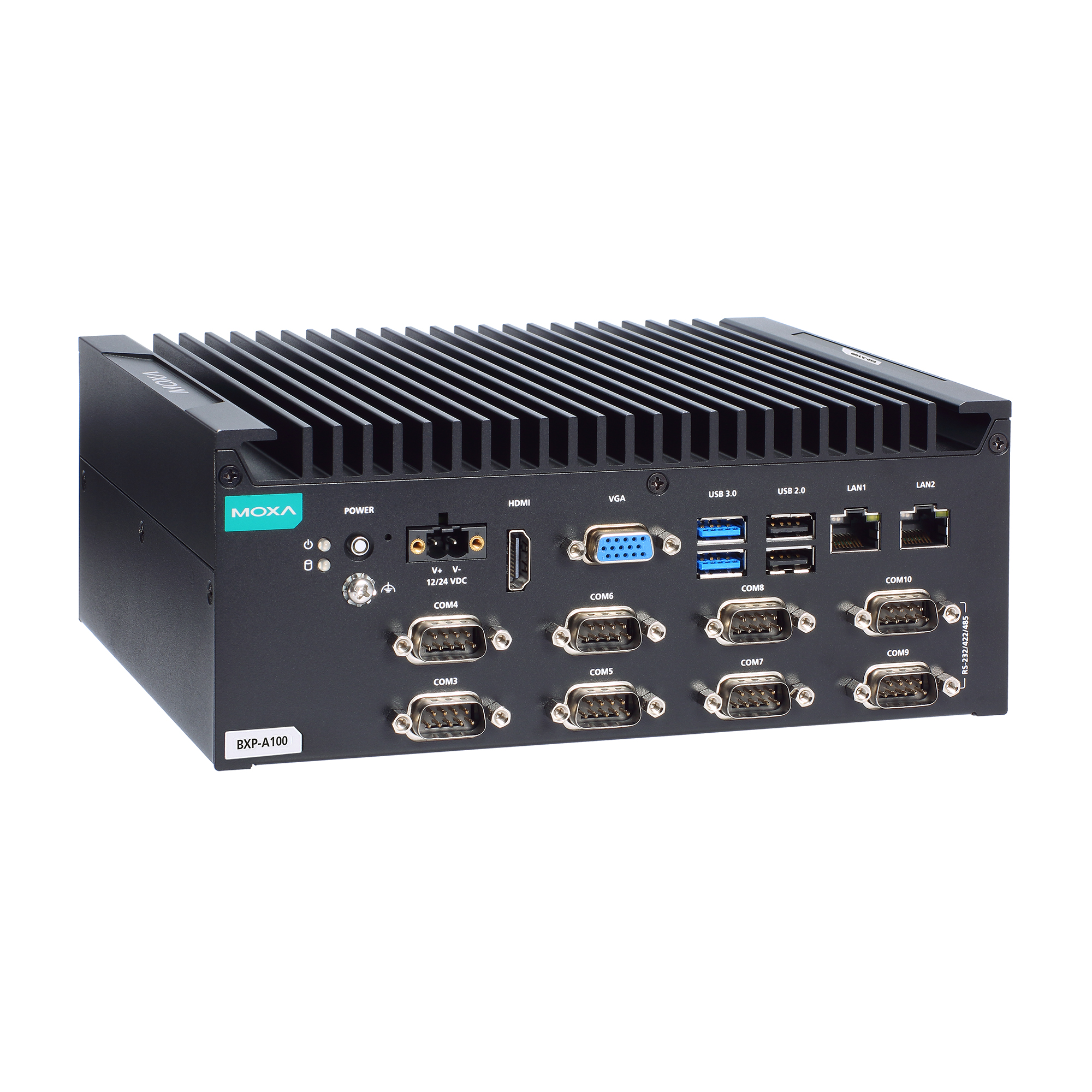

BXP-A100-E2-8C-T/BXP-A100-E4-8C-T 型號

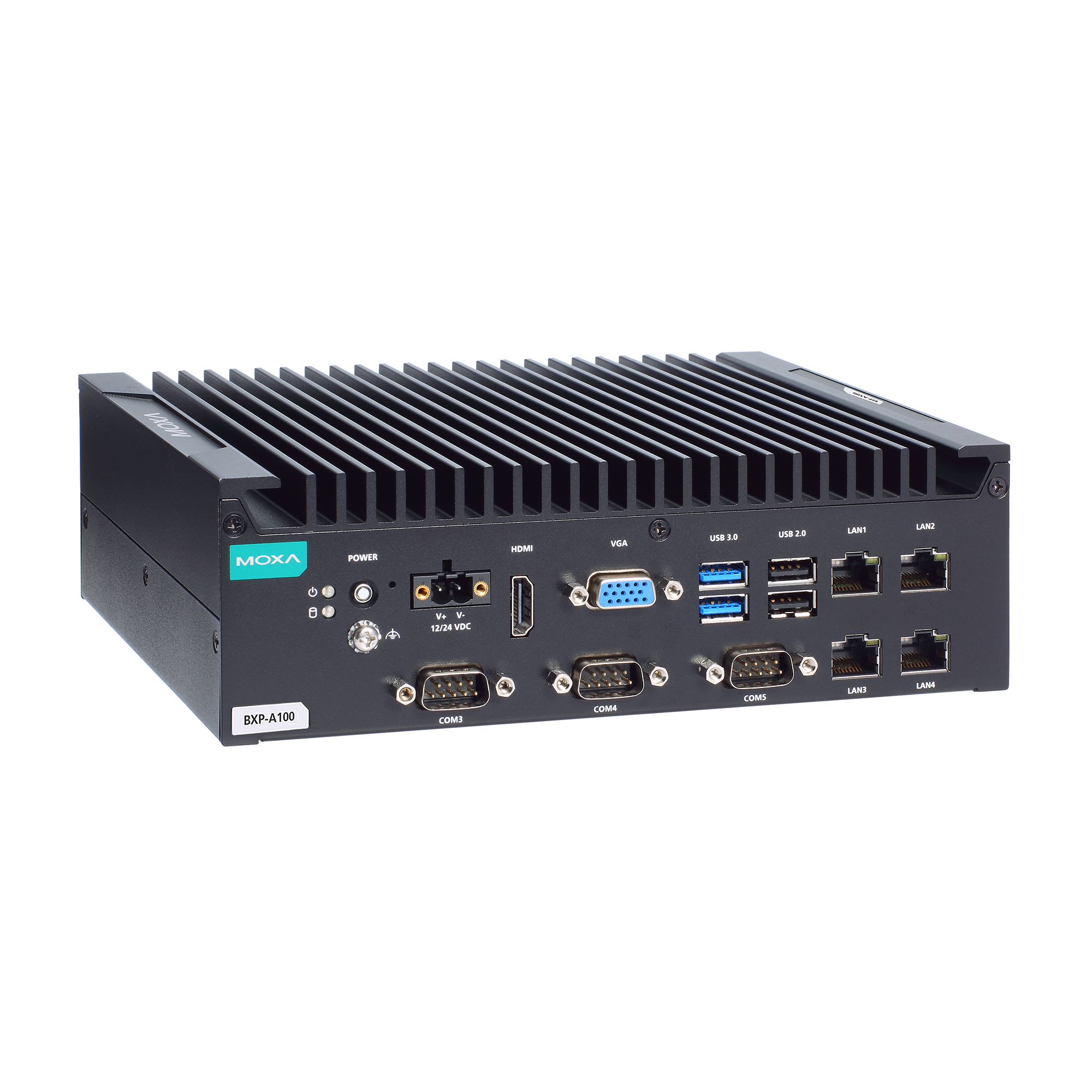

BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-T 型號

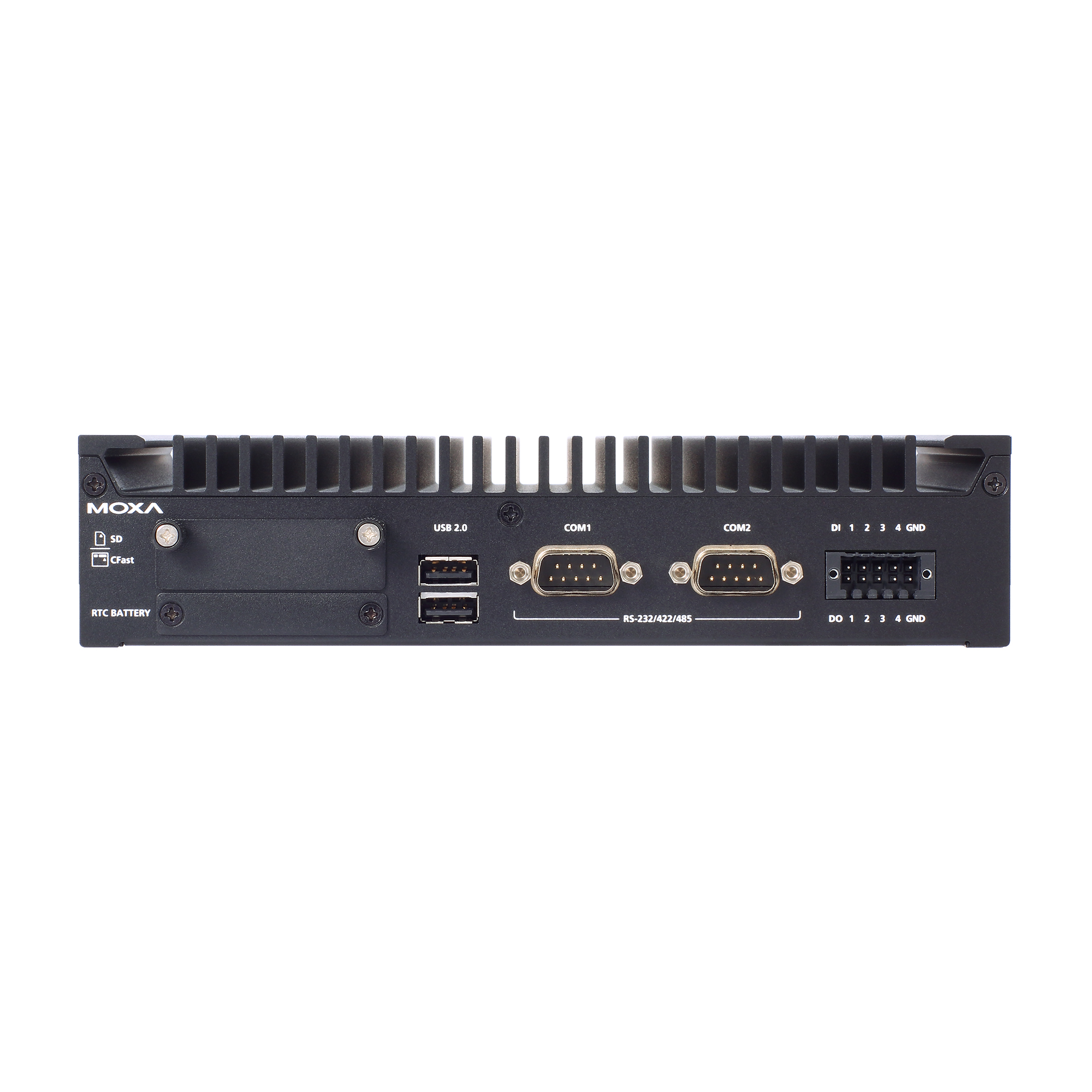

後視圖

BXP-A100-E2-T/BXP-A100-E4-T 型號

BXP-A100-E2-8L-T/BXP-A100-E4-8L-T 型號

BXP-A100-E2-8C-T/BXP-A100-E4-8C-T 型號

BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-T 型號

  • CPU

    BXP-A100-E2 Models: Intel Atom® x6211E processor (Dual core, 1.5M cache, 1.30 GHz)
    BXP-A100-E4 Models: Intel Atom® x6425E processor (Quad core, 1.5M cache, 2.00 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 1, up to 32 GB max.

  • System Memory Pre-installed

    8 GB DDR4

  • Storage Slot

    CFast slot x 1 (SATAIII interface)
    SD slots x 1, SD 3.0 interface (SDHC/SDXC)

  • Storage Pre-installed

    BXP-A100-E2-T-Win10/BXP-A100-E4-T-Win10: 64 GB CFast card

  • Supported OS

    Windows Images and Drivers Supported:
    - Windows 10 IoT Enterprise LTSC 2021 64-bit
    - Windows 11 Professional 64-bit

    Linux Drivers Supported:
    - Debian 11 (kernel 5.10)
    - Ubuntu 22.04 LTS (kernel 5.15)
    - RHEL 9 (kernel 5.14)

  • Graphics Controller

    Intel® UHD Graphics

  • Ethernet Ports

    BXP-A100-E2-8L-T/E4-8L-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 10
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4
    All Other Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    BXP-A100-E2-8C-T/E4-8C-T:
    RS-232/422/485 ports x 10, software selectable (DB9 male) x 10
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    RS-232/422/485 ports x 5, software selectable (DB9 male) x 5
    All Other Models:
    RS-232/422/485 ports x 2, software selectable (DB9 male) x 2

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • TPM

    TPM v2.0

  • Video Output

    HDMI 2.0b x 1, (type-A connector)
    VGA x 1, 15-pin D-sub connector (female)

  • Buttons

    Reset button
    Power button

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact

  • Dry Contact

    Logic 0: Short to GND
    Logic 1: Open

  • Connector

    Spring-type Euroblock terminal

  • I/O Type

    Sink

  • Current Rating

    200 mA per channel

  • Voltage

    0 to 24 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Input Voltage

    12/24 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    50 W

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
    210 x 166 x 48 mm (8.27 x 6.54 x 1.9 in)
    BXP-A100-E2-8L-T/E4-8L-T/E2-2L3C-T/E4-2L3C-T:
    210 x 166 x 65.5 mm (8.27 x 6.54 x 2.58 in)
    BXP-A100-E2-8C-T/E4-8C-T:
    210 x 166 x 83 mm (8.27 x 6.54 x 3.27 in)

  • Weight

    BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
    2,015 g (4.44 Ib)
    BXP-A100-E2-8L-T/E4-8L-T:
    2,355 g (5.19 Ib)
    BXP-A100-E2-2L3C-T/E4-2L3C-T:
    2,208 g (4.86 Ib)
    BXP-A100-E2-8C-T/E4-8C-T:
    2,385 g (5.25 Ib)

  • Installation

    Wall mounting (with optional kit)

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1 (CB)
    BSMI

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time Source

    Built-in RTC (real-time clock) with lithium-battery backup

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    556,511 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2 example code)
4.9 MB
軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 版本說明
Driver for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2)
1.8 GB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 版本說明
Utility for BXP-A100 Series (Windows 10 Enterprise LTSC 21H2)
4.4 MB
工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 版本說明
Software Package for BXP-A100 Series (Windows 11 Professional 2022 example code)
4.9 MB
軟體套件
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 版本說明
Driver for BXP-A100 Series (Windows 11 Professional 2022)
1.8 GB
驅動程式
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 版本說明
Utility for BXP-A100 Series (Windows 11 Professional 2022)
4.4 MB
工具程式
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 版本說明
DRP/BXP/RKP Series Computers (Linux drivers and SDK)
1.6 MB
軟體套件
SHA-512
v1.0
  • Debian 11.x
  • Ubuntu 22.04
2023年10月6日 2023年10月6日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
DRP/BXP/RKP Series Computers Windows 10 LTSC 21H2 Manual
14.5 MB
使用者手冊 英文 v1.1 2024年1月24日 2024年1月24日
Declaration of Conformity for BXP-A100 Series
311.0 KB
聲明書 英文 v1.0 2024年1月17日 2024年1月17日
Manual for BXP-A100 Series (hardware)
7.7 MB
使用者手冊 英文 v1.0 2023年12月14日 2023年12月14日
BXP Series Quick Installation Guide
2.4 MB
QIG 英文 v1.1 2023年12月6日 2023年12月6日
BXP-A100 系列產品資料表
7.3 MB
產品資料表 中文 v1.0 2023年12月5日 2023年12月5日
DRP/BXP/RKP Series Computers Windows 11 Pro 22H2 Manual
9.4 MB
使用者手冊 英文 v1.0 2023年12月1日 2023年12月1日
DRP/BXP/RKP Series Computers Linux Installation Manual
639.9 KB
使用者手冊 英文 v1.0 2023年11月1日 2023年11月1日

可供選擇的機型 (10)

顯示圖片
moxa-bxp-a100-e2-8c-t-image.jpg | MoxaBXP-A100-E2-8C-Tmoxa-bxp-a100-e2-t-win10-image.jpg | MoxaBXP-A100-E2-T-Win10moxa-bxp-a100-e4-8l-t-image.jpg | MoxaBXP-A100-E4-8L-Tmoxa-bxp-a100-e4-t-image.jpg | MoxaBXP-A100-E4-T
CPUIntel Atom® x6211EIntel Atom® x6211EIntel Atom® x6425EIntel Atom® x6425E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
(64 GB CFast)
LAN/Serial2/102/210/22/2
USB 3.04/24/24/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-bxp-a100-e4-2l3c-t-image.jpg | MoxaBXP-A100-E4-2L3C-Tmoxa-bxp-a100-e2-t-image.jpg | MoxaBXP-A100-E2-Tmoxa-bxp-a100-e2-2l3c-t-image.jpg | MoxaBXP-A100-E2-2L3C-Tmoxa-bxp-a100-e4-8c-t-image.jpg | MoxaBXP-A100-E4-8C-T
CPUIntel Atom® x6425EIntel Atom® x6211EIntel Atom® x6211EIntel Atom® x6425E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS Preinstalled
LAN/Serial4/52/24/52/10
USB 3.04/24/24/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-bxp-a100-e2-8l-t-image.jpg | MoxaBXP-A100-E2-8L-Tmoxa-bxp-a100-e4-t-win10-image.jpg | MoxaBXP-A100-E4-T-Win10
CPUIntel Atom® x6211EIntel Atom® x6425E
Memory8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
(64 GB CFast)
LAN/Serial10/22/2
USB 3.04/24/2
DIs/
DOs
4 x DIs
4 x DOs
4 x DIs
4 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC
加入詢價查看詢價明細加入詢價查看詢價明細
