DA-680 系列

配備第 8 代 Intel® Core™ 處理器、8 個 Gigabit 乙太網路連接埠和 8 至 16 個串列埠並且符合 IEC-61850 標準的 1U 機架安裝電腦

moxa-da-680-series-image-(1).jpg | Moxa
moxa-da-680-series-image-1-(1).jpg | Moxa
moxa-da-680-series-image-2-(1).jpg | Moxa
moxa-da-680-series-image-3-(1).jpg | Moxa
moxa-da-680-series-image-4-(1).jpg | Moxa
moxa-da-680-series-image-5-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613 及 IEC 60255 標準，適用於變電站自動化系統
  • 內建 DDR4 記憶體插槽，支援 16GB 容量
  • 支援 100~240 VAC/VDC 電源輸入（有單電源和雙電源型號）

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

DA-680 電腦搭載 Intel® Core™ i3 處理器，並配備 8 個 Gigabit 乙太網路連接埠、1 個 VGA 連接埠、8/16 隔離 RS-485 串列埠和 5 個 USB 埠。此外，還包含一個 2.5 吋硬碟／固態硬碟插槽和一個 mSATA 插槽，可為需要大量儲存空間進行邊緣資料擷取的工業應用擴充儲存容量。由於符合 IEC 61850-3，IEEE 1613 及 IEEE 60255 標準，DA-680 無疑能夠為電力應用提供穩定可靠的系統運作。

外觀

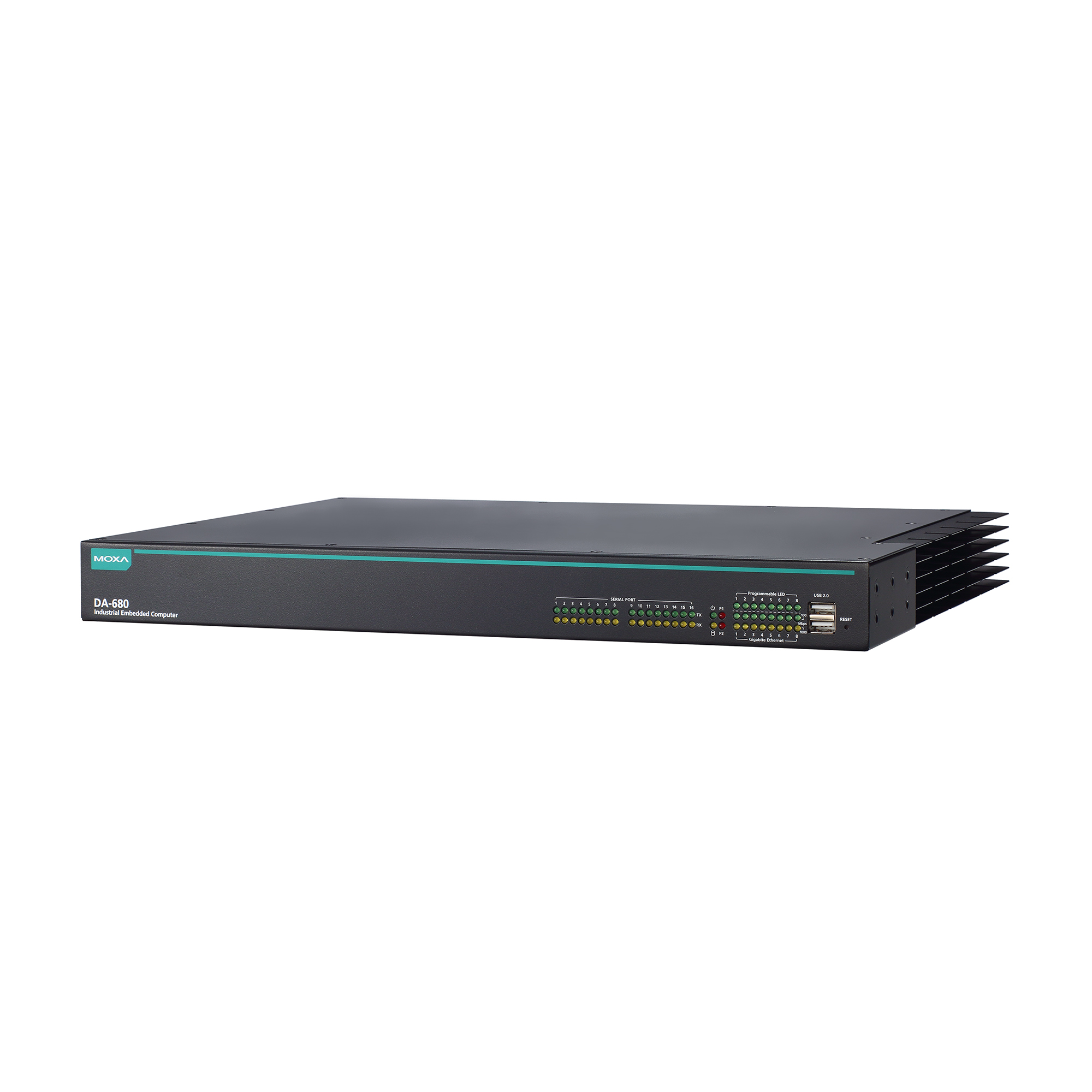

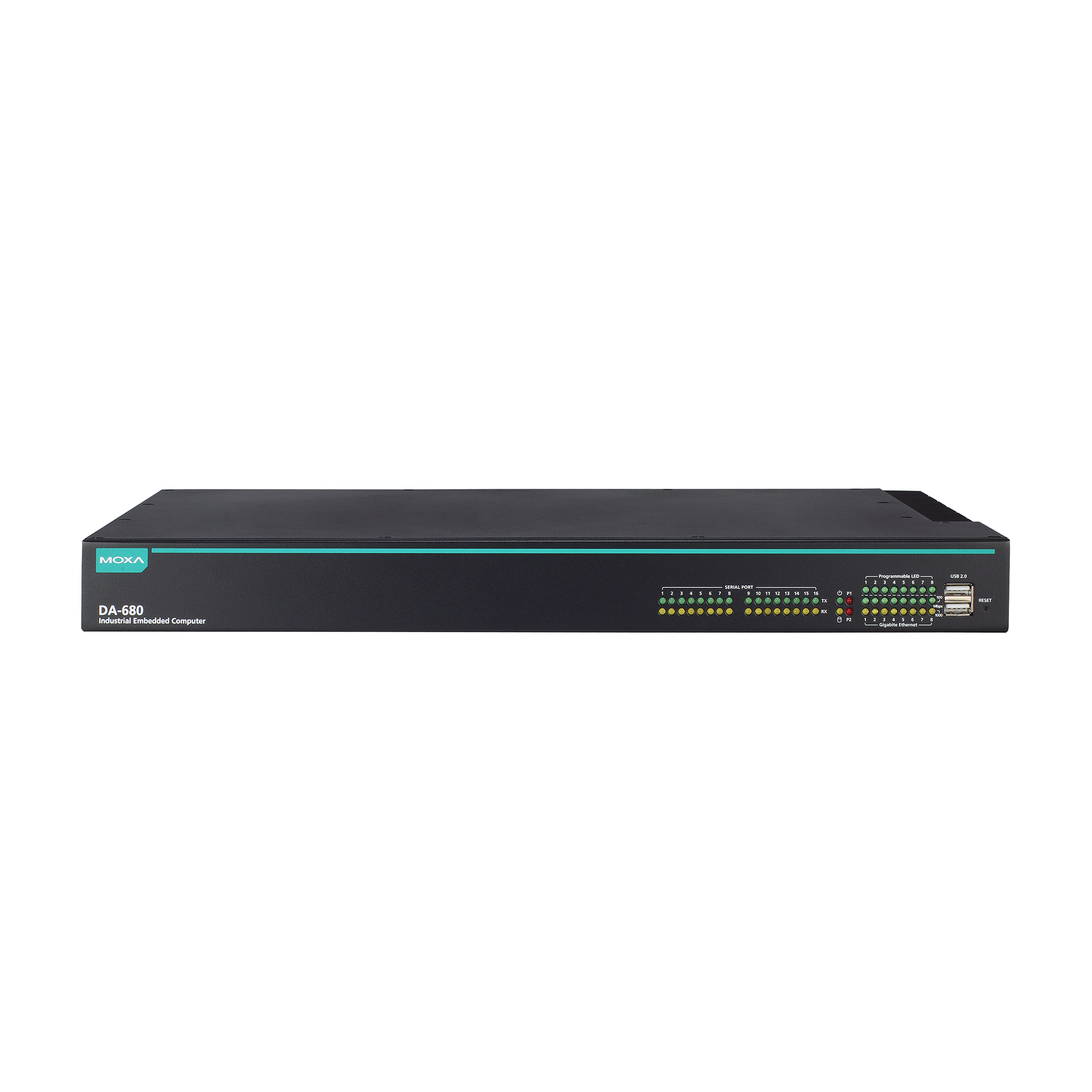

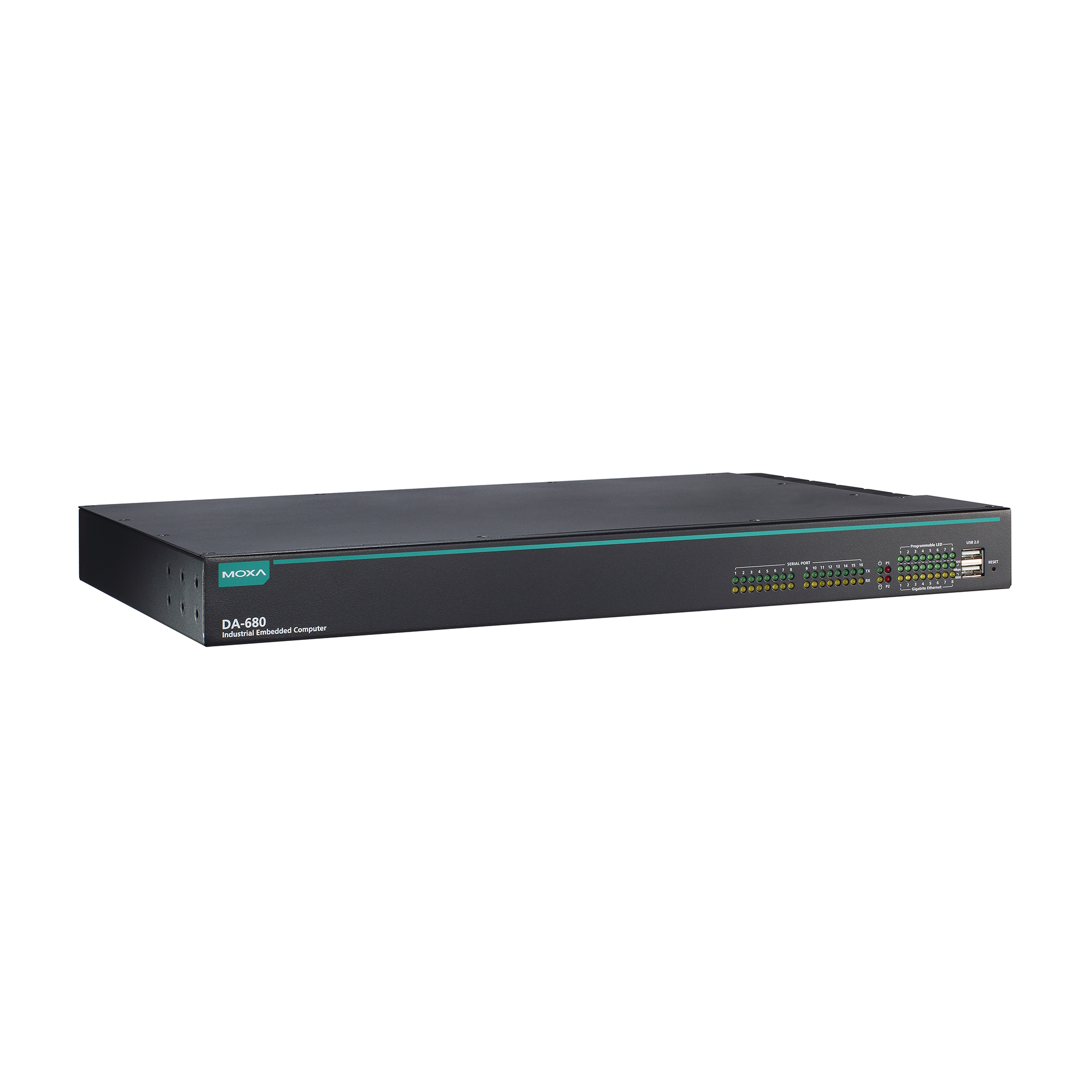

前視圖

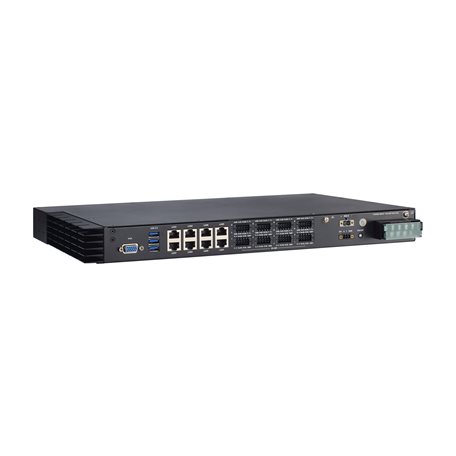

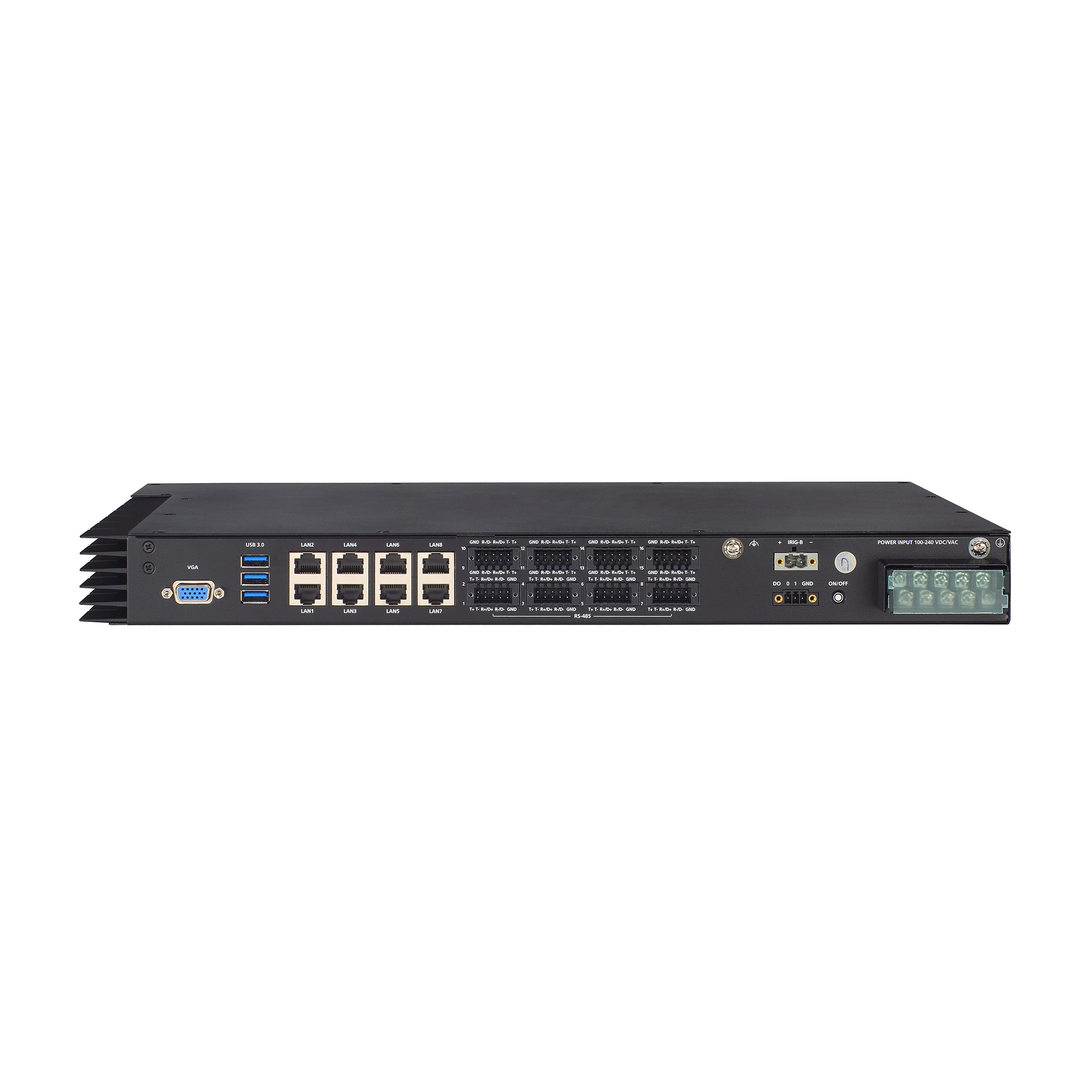

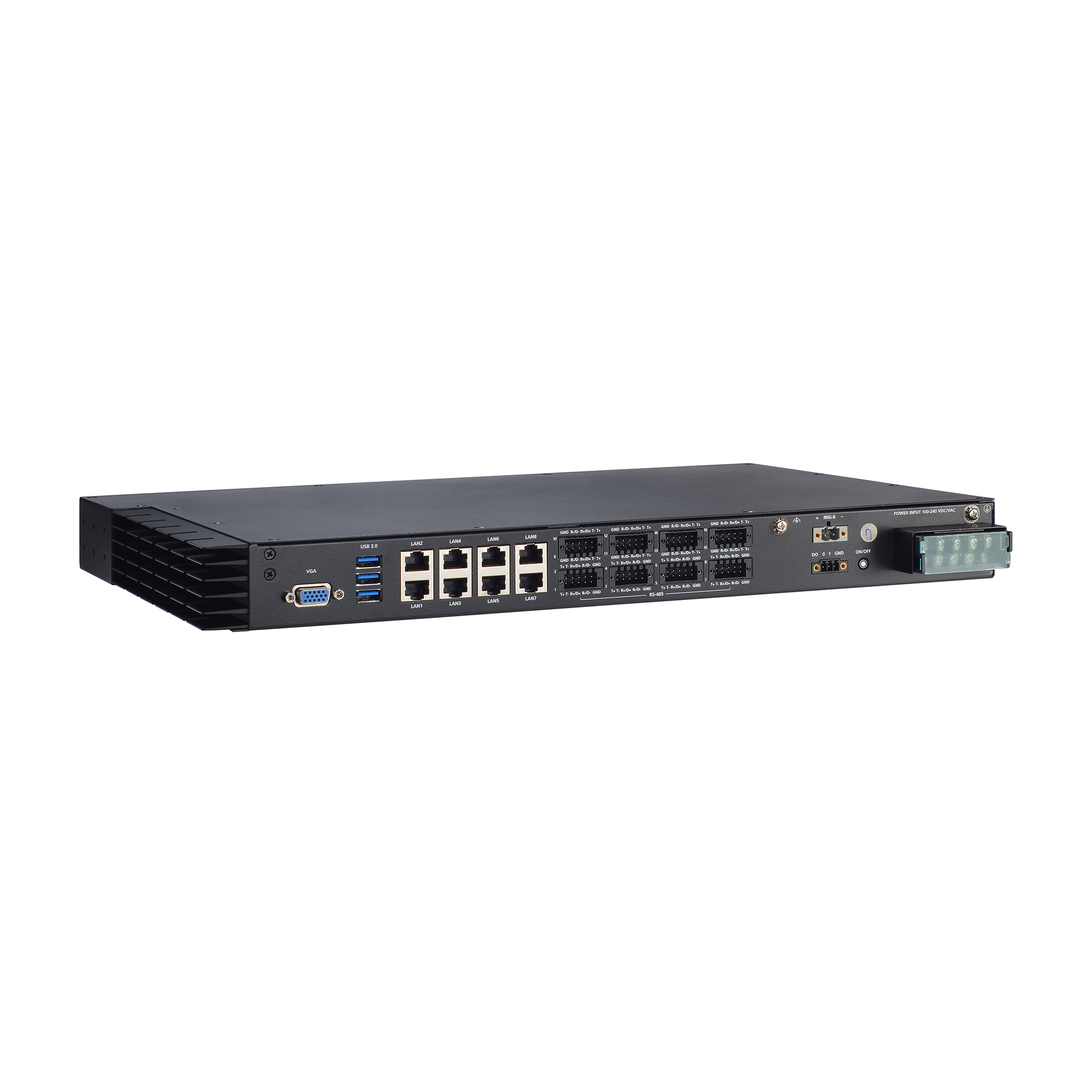

後視圖

  • CPU

    Intel® Core™ i3-8145UE Whiskey Lake processor

  • System Memory Slot

    DDR4 (non-ECC) slots x 1

  • DRAM

    16 GB max

  • Graphics Controller

    Intel® UHD Graphics 620

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1

  • Supported OS

    Windows 10 IoT Ent 2021 LTSC, version 21H2
    Linux Debian 11
    Ubuntu 20.04
    CentOS 7.9

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Video Output

    VGA x 1, DB-15 connector

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 8

  • Time Synchronization

    IRIG-B (terminal block)

  • TPM

    TPM v2.0

  • Serial Ports

    DA-680-I-8-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 8 (terminal block)
    DA-680-I-16-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 16 (terminal block)

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC nominal, open collector to 30 VDC

  • Isolation

    3k VDC

  • System

    Programmable x 6
    Storage x 1
    Power x 1
    Power Fail x 2
    (Power Fail 1/2)

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    Terminal block

  • Serial Standards

    RS-485 2-wire / 4-wire

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Signal

    Differential

  • Time-code Input

    Based On:
    IRIG standard 200-04
    IEEE 1344

  • Accuracy (Time Synchronization)

    ±1 µs

  • Accuracy (Free Running)

    ±500 ms @ 24 hr

  • Input Current

    100 to 240 VAC, 50/60 Hz, 1.05 A (max)
    100 to 240 VDC, 0.7 A (max)

  • Power Button

    ON/OFF (rear panel)

  • Reset Button

    Reset button (front panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 335.5 x 44 mm (17.32 x 13.21 x 1.73 in)

  • Weight

    4659.5 g (10.27 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -25 to 55°C (-13 to 131°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF: 100 A/m at 50 Hz
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Protection Relay

    IEC 60255

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Safety

    UL 62368-1
    IEC 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    238,154 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 驅動程式 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for DA-680 Series ((Linux drivers and SDK)
1.2 KB 		軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2023年2月23日 2023年2月23日 版本說明
Software Package for DA-680 Series (example code for Windows 10 IoT Enterprise LTSC 2021)
985.3 MB 		軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 版本說明
Driver for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
969.2 MB 		驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 版本說明
Utility for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021)
2.5 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for DA-680 series Win10 LTSC 21H2
236.8 KB 		聲明書 英文 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for DA-680 Series
313.6 KB 		聲明書 英文 v1.0 2024年1月15日 2024年1月15日
Manual for DA-680 Series
3.8 MB 		使用者手冊 英文 v1.0 2023年12月29日 2023年12月29日
DA-680 系列產品資料表
5.0 MB 		產品資料表 中文 v1.0 2023年8月21日 2023年8月21日
QIG for DA-680 Series
1.3 MB 		QIG 英文 v1.1 2023年8月21日 2023年8月21日

可供選擇的機型 (4)

顯示圖片
比較
moxa-da-680-i-16-wl3-hh-image.jpg | MoxaDA-680-I-16-WL3-HH
比較
moxa-da-680-i-16-wl3-h-image.jpg | MoxaDA-680-I-16-WL3-H
比較
moxa-da-680-i-8-wl3-hh-image.jpg | MoxaDA-680-I-8-WL3-HH
比較
moxa-da-680-i-8-wl3-h-image.jpg | MoxaDA-680-I-8-WL3-H
10/100/1000 Mbps Ports
(RJ45 Connector)		8888
RS-485 2-Wire/4-Wire
(Terminal Block)		161688
CPUIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UE
Power Input
100-240 VAC/VDC		DualSingleDualSingle
Operating Temp.-25 to 55°C-25 to 55°C-25 to 55°C-25 to 55°C
