DA-681C 系列

配備第 7 代 Intel® Core™ CPU、6 個千兆乙太網路連接埠和 12 個隔離串列埠並且符合 IEC-61850 標準的 1U 機架安裝電腦

moxa-da-681c-series-image-(1).jpg | Moxa
moxa-da-681c-series-image-1-(1).jpg | Moxa
moxa-da-681c-series-image-2-(1).jpg | Moxa
moxa-da-681c-series-image-3-(1).jpg | Moxa
moxa-da-681c-series-image-4-(1).jpg | Moxa
moxa-da-681c-series-image-5-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613 及 IEC 60255 標準，適用於變電站自動化系統
  • 符合 EN 50121-4 標準，適合鐵路沿線應用
  • 第 7 代 Intel® Core™ 處理器
  • DDR4 記憶體插槽；最高容量可達 32 GB
  • 備援電源系統（100 至 240 VAC/VDC）

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

DA-681C 電腦搭載 Intel® Celeron® 或 Intel® Core™ i3 CPU，並配備雙顯示埠（2 個 HDMI）、5 個 USB 連接埠、6 個千兆 LAN 連接埠、兩個三合一 RS-232/422/485 串列埠、10 個 RS-485 串列埠、6 個數位輸入埠，以及 2 個數位輸出埠。此外，還包含一個 2.5 吋硬碟／固態硬碟插槽和一個 mSATA 插槽，可為需要大量儲存空間進行邊緣資料擷取的工業應用擴充儲存容量。

由於符合 IEC 61850-3 及 IEEE 1613 標準，DA-681C 無疑能夠為電力應用提供穩定可靠的系統運作。此外，DA-618C 符合 EN 50121-4 標準，因此能夠在軌道沿線應用中提供穩定可靠的系統運作，例如車站 SCADA 系統、鐵路沿線災難預防、牽引動力、訊號和安全系統，讓您完整掌握智慧型鐵道配置。



外觀

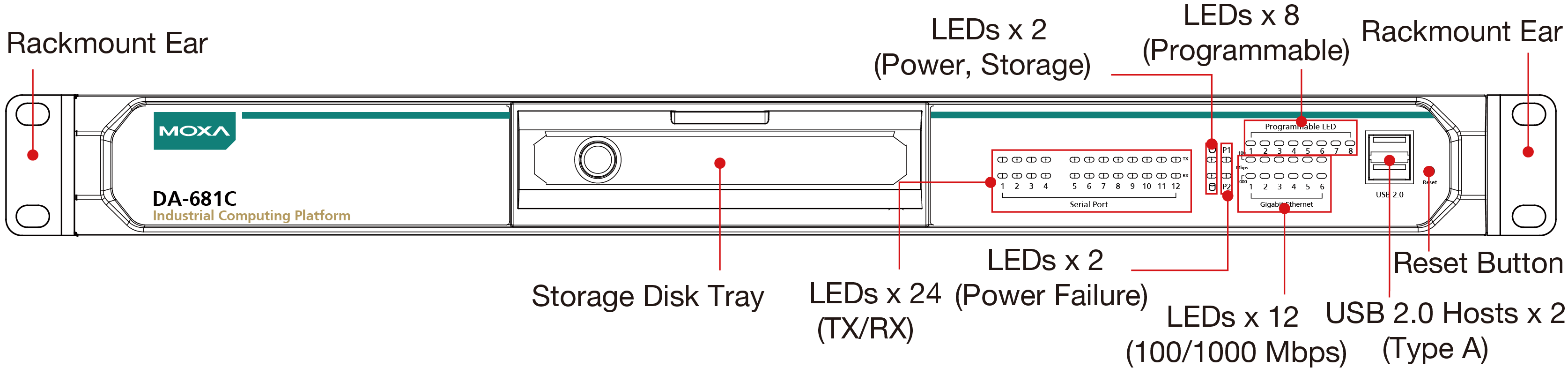

Front View

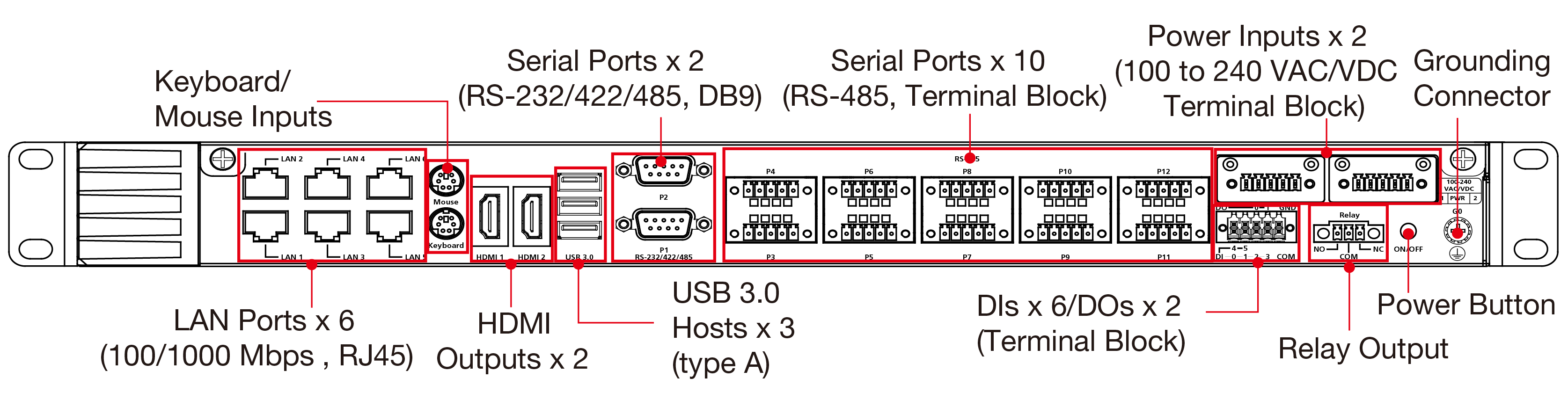

Rear View



  • CPU

    Intel® Core™ i3-7100U Processor (2M Cache, 2.4 GHz)
    Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz)

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • DRAM

    32 GB max. capacity (SODIMM x 2, each supporting 2400 MHz and 16 GB maximum per module)

  • Graphics Controller

    Intel® HD Graphics 630

  • Storage Slot

    2.5-inch HDD/SSD slots x 1

  • Supported OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Linux Debian 9
    Note: OS available by CTOS

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Video Output

    HDMI x 2, HDMI connector (type A)

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6

  • System

    Programmable x 8
    Storage x 1
    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    183 bps to 115.2 kbps

  • Connector

    Terminal block

  • ESD

    8 kV (level 4)

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • Surge

    2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Power Consumption

    100 W (max.)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 316 x 44 mm (17.32 x 12.44 x 1.73 in)

  • Weight

    9,000 g (21.82 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Protection Relay

    IEC 60255

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Safety

    UL 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    285,419 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		軟體套件
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 版本說明
Software Package for MXview One Series (Linux version)
333.4 MB 		軟體套件
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 版本說明
MMS Service Software Package
1.4 MB 		軟體套件
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月11日 2023年1月11日 版本說明
x86 Computers (Linux drivers and SDK)
802.0 bytes 		軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 版本說明
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2021)
18.0 MB 		軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 版本說明
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 版本說明
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2021)
1.6 GB 		驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年6月14日 2022年6月14日 版本說明
MXview v3.2.6 Software
417.7 MB 		軟體套件
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 版本說明
Firmware for DA-681C Series (Linux)
473.8 MB 		韌體
SHA-512
v1.1
  • Debian 9.x
 2021年9月8日 2021年9月8日 版本說明
Proactive Monitoring Software Package
68.4 MB 		軟體套件
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 版本說明
MXview v3.2.4 Software
389.2 MB 		軟體套件
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 版本說明
Driver for DA-681C Series (Linux)
436.9 KB 		驅動程式
SHA-512
v1.0
  • Debian 9.x
 2019年10月17日 2019年10月17日 版本說明
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2019)
16.9 MB 		軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 版本說明
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2019)
695.6 MB 		驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 版本說明
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2019)
1.3 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月2日 2019年9月2日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Declaration of Conformity for DA-681C Series
308.4 KB 		聲明書 英文 v1.0 2023年12月22日 2023年12月22日
QIG for DA-681C Series
504.2 KB 		QIG 英文 v1.2 2023年7月31日 2023年7月31日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		使用者手冊 英文 v1.2 2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software
3.9 MB 		使用者手冊 英文 v2.0 2021年6月9日 2021年6月9日
DA-681C 系列產品資料表
3.0 MB 		產品資料表 中文 v1.4 2021年5月26日 2021年5月26日
Manual for DA-681C Series (Windows)
7.0 MB 		使用者手冊 英文 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (Linux)
2.4 MB 		使用者手冊 英文 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (hardware)
6.2 MB 		使用者手冊 英文 v1.0 2019年12月4日 2019年12月4日
2D CAD for DA-681C Series (DA-681C)
579.0 KB 		2D CAD 英文 2019年11月27日 2019年11月27日

相關內容

篩選

全部 解決方案型錄

可供選擇的機型 (3)

顯示圖片
比較
moxa-da-681c-kl3-hh-t-image.jpg | MoxaDA-681C-KL3-HH-T
比較
moxa-da-681c-kl1-hh-t-image.jpg | MoxaDA-681C-KL1-HH-T
比較
moxa-da-681c-kl1-h-t-image.jpg | MoxaDA-681C-KL1-H-T
CPUIntel® Core™ i3-7100UIntel® Celeron® 3965UIntel® Celeron® 3965U
Power Input
100-240 VAC/VDC		DualDualSingle
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C
