DA-720 系列

配備第 6 代 Intel® Core™ CPU、3 個擴充插槽並且符合 IEC-61850 標準的 2U 機架安裝電腦

moxa-da-720-series-image-(1).jpg | Moxa
moxa-da-720-series-image-1-(1).jpg | Moxa
moxa-da-720-series-image-2-(1).jpg | Moxa
moxa-da-720-series-image-3-(1).jpg | Moxa
moxa-da-720-series-image-4-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613 及 IEC 60255 標準,適用於變電站自動化系統
  • 符合 EN 50121-4 標準,適合鐵路沿線應用
  • 第 6 代 Intel® Core™ i7/i5 CPU (Skylake)
  • 2 個內建 DDR4 記憶體插槽
  • 1 個作業系統專用 mSATA 和 1 個儲存擴充專用 SATA III
  • 14 個 Gigabit 乙太網路連接埠,實現網路備援
  • 3 個 PCIe 擴充插槽,適用於擴充模組
  • 高度可靠的設計,支援雙電源與 PRP/HSR 技術(配備 PRP/HSR 擴充模組)

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

DA-720 系列電腦是 x86 平台,具有 14 個 Gigabit 乙太網路連接埠、2 個隔離式 RS-232/422/485 序列埠、USB、VGA,以及 3 個 PCIe 連接埠,可用於擴充模組。DA-720 採用標準 19 吋 2U 機架安裝機殼,具有堅固耐用的設計,非常適合專業工業自動化應用,包括變電站、運輸,以及石油與天然氣生產與供應。

由於符合 IEC-61850-3 及 IEEE 1613 標準,DA-720 無疑能夠為電力應用提供穩定可靠的系統運作。DA-720 同時符合 IEC 60255 標準,可全面保護智慧變電站的電子繼電器。IEC 60255 是測試繼電器和保護設備最常用的標準之一,符合該標準可確保 DA-720 能夠在穩固的變電站自動化系統中與 IED 可靠且無縫地協作。

此外,DA-720 符合 EN 50121-4 標準,因此能夠在軌道沿線應用中提供穩定可靠的系統運作,例如車站 SCADA 系統、鐵路沿線災難預防、牽引動力、訊號和安全系統,讓您完整掌握智慧型鐵道配置。

DA-720 提供兩種不同的 CPU 選項和基本型號,可讓系統設計人員根據其特定需求安裝 mSATA、RAM 和作業系統。在設計客製化的工業解決方案時,特別歡迎如此廣泛的選擇。

DA-720 配備 3 個 PCIe 連接埠供擴充模組使用,包括 8 埠 RS-232/422/485 模組、4 埠及 8 埠 10/100/1000 Mbps 的區域網路模組、2 埠 100/1000 Mbps PCIe PRP/HSR 區域網路模組、雙 2.5 吋 SATA III 固態硬碟插槽模組,以及 2 埠 IRIG-B 時間同步模組並包含 4 個 DI/DO 模組。DA-720 電腦最多可支援 22 GB 區域網路連接埠,以及 16 個序列埠,或 14 個 Gigabit 區域網路連接埠和 24 個序列埠,因此 DA-720 成為多種工業自動化應用的理想解決方案。

PRP-HSR 擴充模組符合 IEC 62439-3 第 4 條 (PRP) 和 IEC 62439-3 第 5 條 (HSR),確保需要備援與零時間復原的任務關鍵型應用提供最高的系統可用性和資料完整性。DE-PRP-HSR-EF 採用雙 Gigabit 乙太網路連接埠設計,為備援網路系統提供高效能。Moxa 的 DA-720 系列工業電腦採用 DE-PRP-HSREF,是變電站自動化和製程自動化系統的理想解決方案。



智慧型復原功能

DA-720 的智慧型復原功能可讓作業系統當機輕鬆復原,將停機時間降至最低。特定垂直市場的專家工程師可能沒有足夠的電腦領域知識,無法知道如何修復作業系統問題。Moxa Smart Recovery™ 是一套自動化 BIOS 級軟體復原系統,可讓工程師自動觸發作業系統復原,將停機時間降至最低。



主動監控功能

Moxa 主動式監控工具,佔用空間小、不耗用資源、易於使用,可讓使用者追蹤許多系統參數。使用者只需在使用者介面中按一下參數對應的圖示,即可 檢視這些重要零件的目前參數值。使用者定義的重要零件指標 (KPI) 用來監視電腦的重要零件。當這些 KPI 超出預設臨界值時,系統會透過中繼和 SNMP 機關自動觸發視覺和/或音訊警示,因此操作人員可以預先設定預測性維護作業,以避免系統停機時間。



外觀

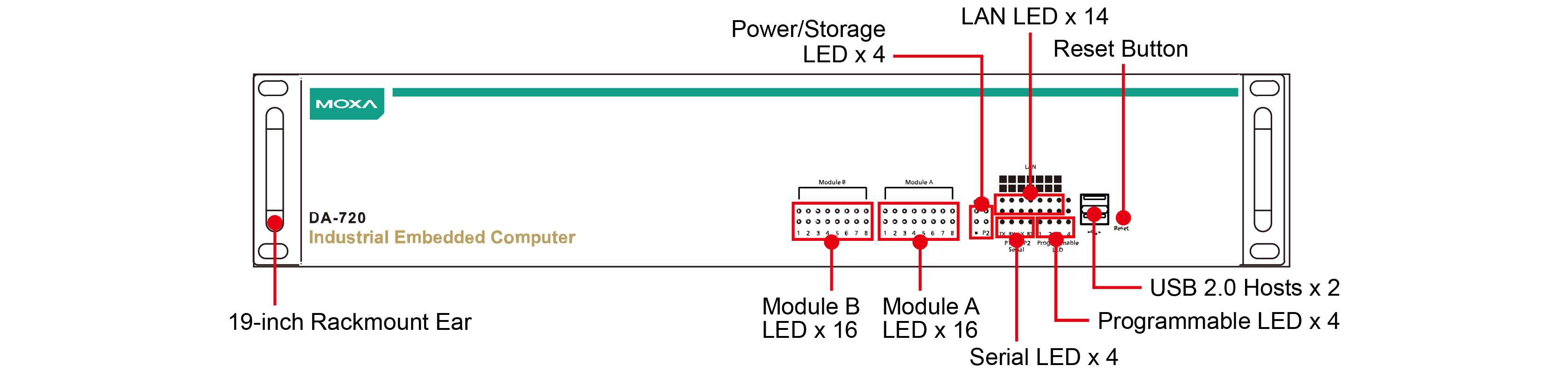

前視圖

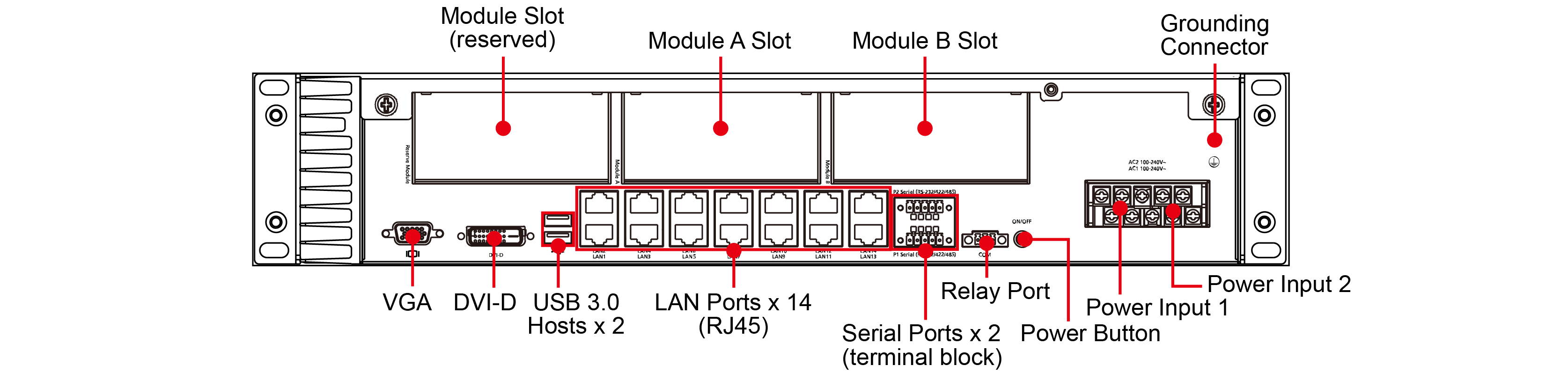

後視圖



  • CPU

    Intel® Core™ i7-6600U Processor (4M Cache, up to 3.40 GHz)
    Intel® Core™ i5-6300U Processor (3M Cache, up to 3.00 GHz)

  • Graphics Controller

    Intel® HD Graphics 520

  • System Memory Pre-installed

    DA-720 LX Series: 4 GB DDR4

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • Pre-installed OS

    DA-720 LX Series: Linux Debian 8 64-bit

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)
    Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
    Note: W10 available by CTOS

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1, internal mini-PCIe socket

  • Storage Pre-installed

    DA-720 LX Series: 8 GB mSATA

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 14

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors (front)

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors (rear)

  • Expansion Slots

    Proprietary PCIe slot x 3

  • Video Input

    DVI-D x 1, 29-pin DVI-D connectors (female)
    VGA x 1, 15-pin D-sub connector (female)

  • System

    Power x 1
    Storage x 1
    Programmable x 4

  • LAN

    1 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    Terminal block

  • ESD

    8 kV (level 4)

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • Surge

    2 kV: line-to-line
    4 kV: line-to-ground

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • Input Current

    0.82 A @ 100 VAC
    0.77 A @ 110 VDC

  • Input Voltage

    100 to 240 VAC, 110 to 240 VDC

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 301 x 90 mm (17.32 x 12.20 x 3.54 in)

  • Weight

    6,500 g (14.33 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -25 to 55°C (-13 to 131°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Protection Relay

    IEC 60255

  • Railway

    EN 50121-4

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • Shock

    IEC 60870-2-2, IEC 61850-3 Edition 1.0

  • Vibration

    IEC 61850-3, IEC 60870-2-2

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    138,319 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
374.0 MB
軟體套件
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 版本說明
Software Package for MXview One Series (Linux version)
333.4 MB
軟體套件
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 版本說明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-PRP-HSR-EF module)
2.3 MB
工具程式
SHA-512
v1.5
  • Windows 10 IoT Enterprise LTSC 2021
2023年2月22日 2023年2月22日 版本說明
MMS Service Software Package
1.4 MB
軟體套件
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月11日 2023年1月11日 版本說明
x86 Computers (Linux drivers and SDK)
802.0 bytes
軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 版本說明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB
工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年9月2日 2022年9月2日 版本說明
Software Package for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
17.4 MB
軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年9月2日 2022年9月2日 版本說明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-2-IRIGB-4-DI/DO module)
3.1 MB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 版本說明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 for DE-SP08-I-TB module)
634.5 KB
驅動程式
SHA-512
v1.18
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 版本說明
Utility for DA-720 Series (Windows 10 IoT Enterprise LTSC 2019/2021 for DE-2-IRIGB-4-DI/DO module)
135.8 KB
工具程式
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2019
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月1日 2022年8月1日 版本說明
Driver for DA-720 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
1.7 GB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年5月11日 2022年5月11日 版本說明
Proactive Monitoring Software Package
68.4 MB
軟體套件
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
2021年7月28日 2021年7月28日 版本說明
Driver for DA-720 Series (Perpheral for Linux)
1.3 MB
驅動程式
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日 版本說明
Driver for DA-720 Series (Perpheral for Windows 10)
897.3 MB
驅動程式
SHA-512
v1.1
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日 版本說明
Driver for DA-720 Series (Expansion Module for Windows 10)
226.1 MB
驅動程式
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日 版本說明
Firmware for DA-720 Series (Linux)
629.4 MB
韌體
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日 版本說明
Library for DA-720 Series (Example for Windows 10)
39.4 MB
程式庫
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日 版本說明
Utility for DA-720 Series (setinterface for Linux)
5.6 KB
工具程式
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日 版本說明
Utility for DA-720 Series (DEB_KEY for Linux)
1.6 KB
工具程式
SHA-512
v1.0
  • Debian 8.x
2017年5月25日 2017年5月25日 版本說明
Utility for DA-720 Series (SerialInterface for Windows 10)
495.1 KB
工具程式
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日 版本說明
Utility for DA-720 Series (SmartRecovery for Windows 10)
184.3 MB
工具程式
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2017年5月25日 2017年5月25日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB
使用者手冊 英文 v1.2 2023年1月20日 2023年1月20日
Manual for DA-720 Series (Windows)
4.3 MB
使用者手冊 英文 v3.0 2022年12月16日 2022年12月16日
Manual for DA-720 Series (hardware)
10.5 MB
使用者手冊 英文 v3.2 2022年9月28日 2022年9月28日
QIG for DA-720 Series
674.5 KB
QIG 英文 v1.2 2022年9月7日 2022年9月7日
DA-720 系列產品資料表
3.6 MB
產品資料表 中文 v1.3 2020年2月22日 2020年2月22日
Compatibility Guide for DA-720 Series
617.5 KB
相容性指南 英文 v2.2 2019年2月19日 2019年2月19日
Manual for DA-720 Series (Linux)
1.8 MB
使用者手冊 英文 v2.0 2018年3月30日 2018年3月30日

可供選擇的機型 (4)

顯示圖片
moxa-da-720-c7-dpp-image.jpg | MoxaDA-720-C7-DPPmoxa-da-720-c7-lx-dpp-image.jpg | MoxaDA-720-C7-DPP-LXmoxa-da-720-c5-dpp-image.jpg | MoxaDA-720-C5-DPPmoxa-da-720-c5-lx-dpp-image.jpg | MoxaDA-720-C5-DPP-LX
CPUi7-6600Ui7-6600Ui5-6300Ui5-6300U
DDR4 RAM4 GB4 GB
OS Storage (mSATA)8 GB8 GB
Linux Debian 8 64-bit
Power Input
100-240 VAC
110-240 VDC
Operating Temp.-25 to 55°C-25 to 55°C-25 to 55°C-25 to 55°C
