DA-820E 系列

配備第 13 代 Intel® Core™ 處理器、可熱插拔電源模組，操作溫度-40 至 70°C 並符合 IEC 61850-3 標準的 3U 機架式電腦

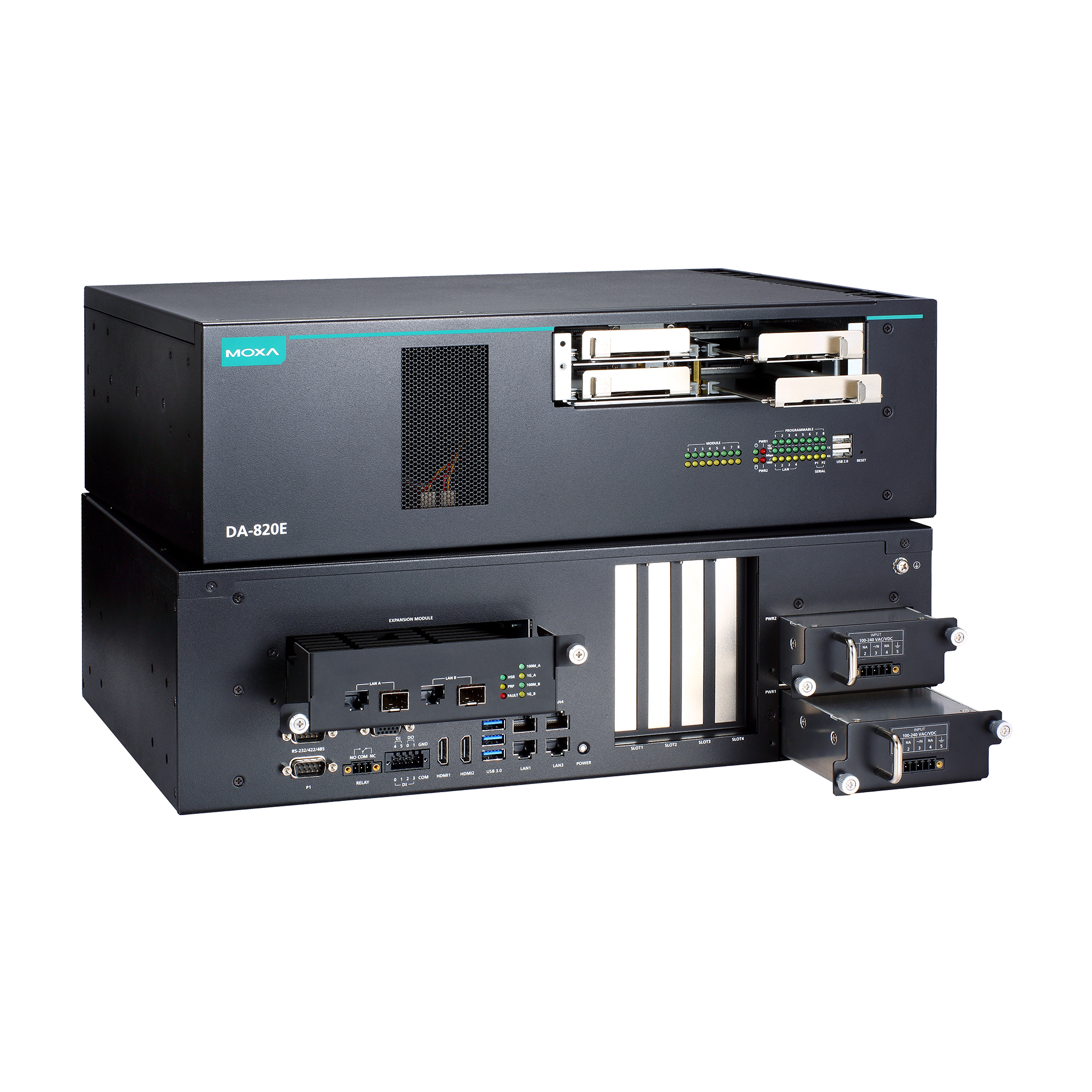

moxa-da-820e-series-image-(1).jpg | Moxa

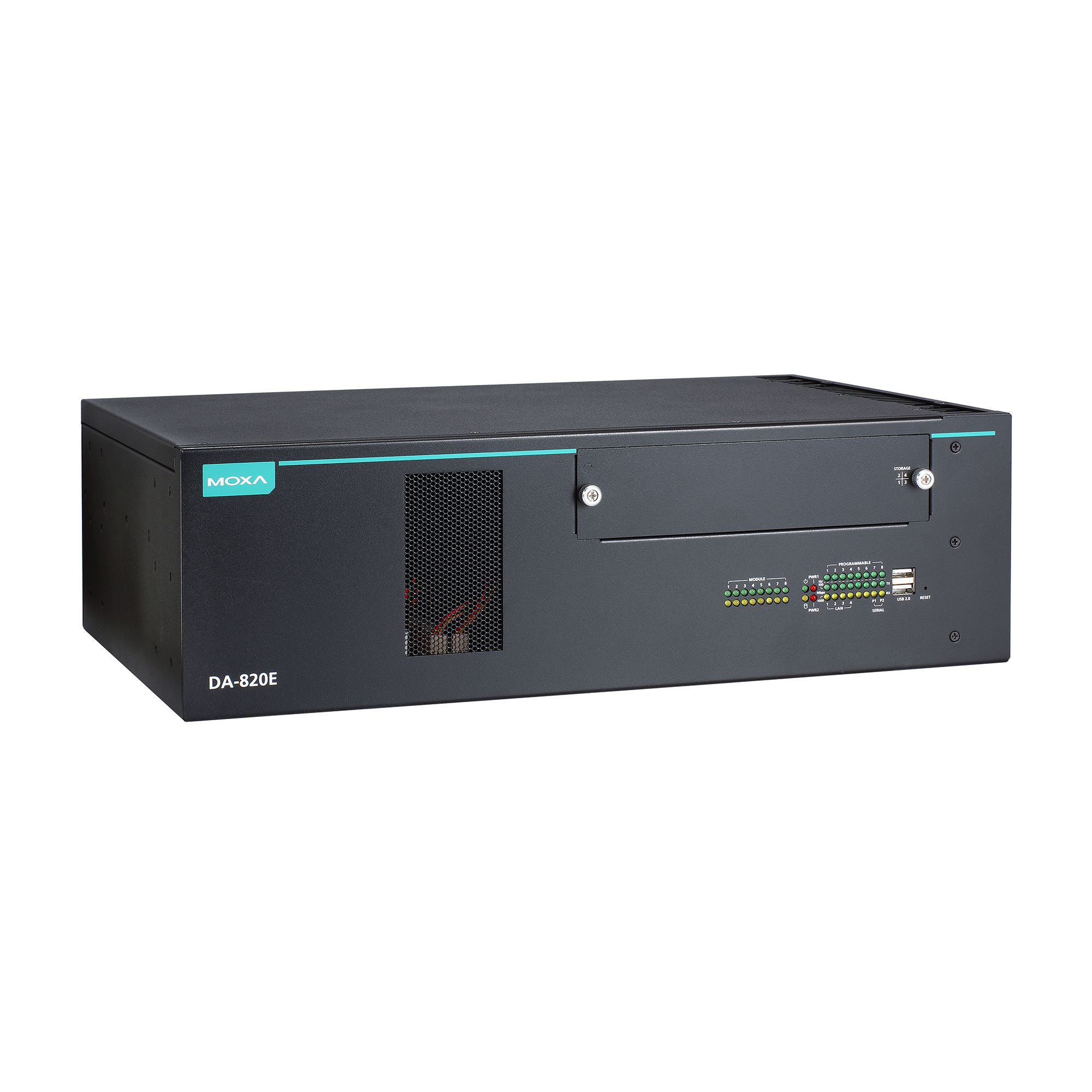

moxa-da-820e-series-image-1-(1).jpg | Moxa

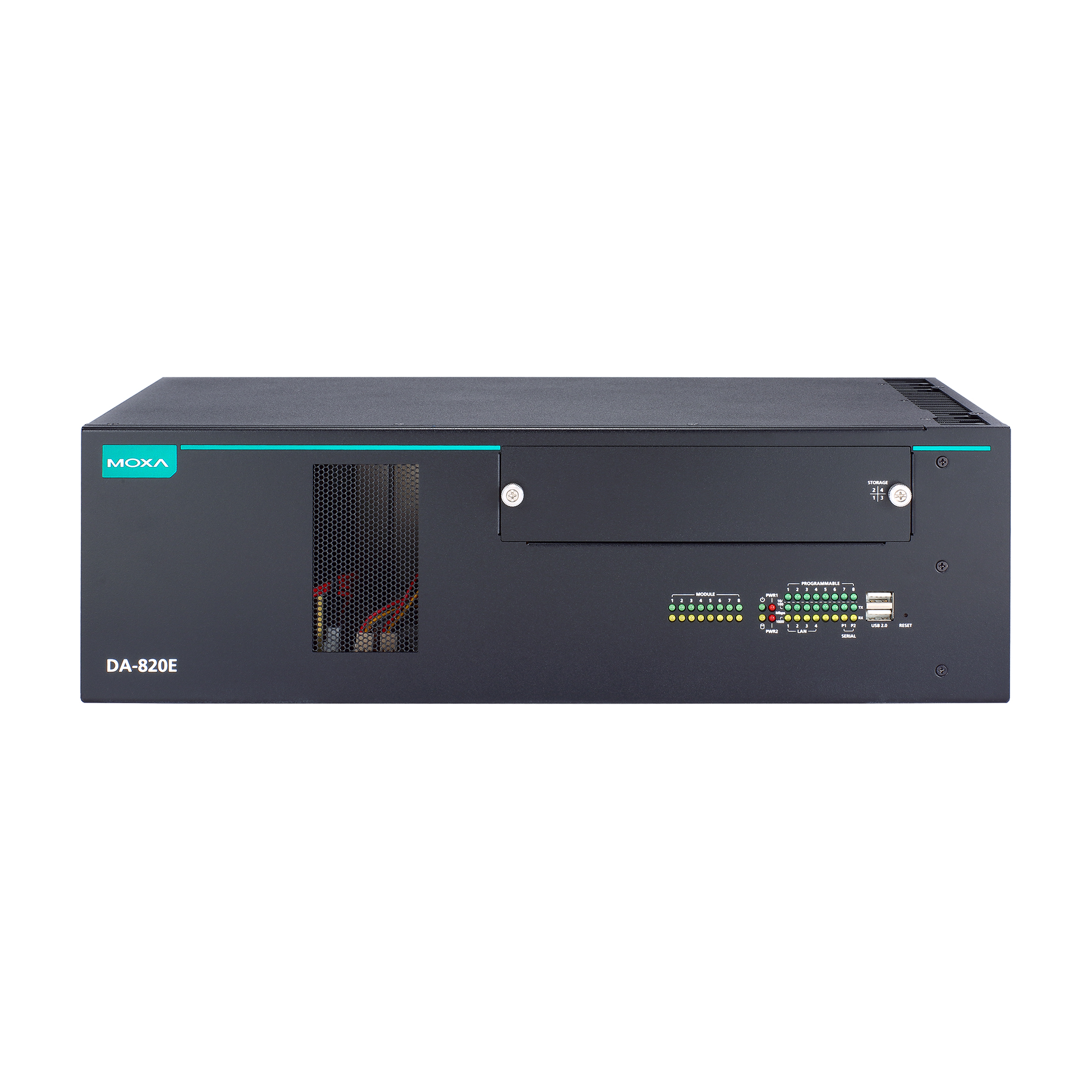

moxa-da-820e-series-image-2-(1).jpg | Moxa

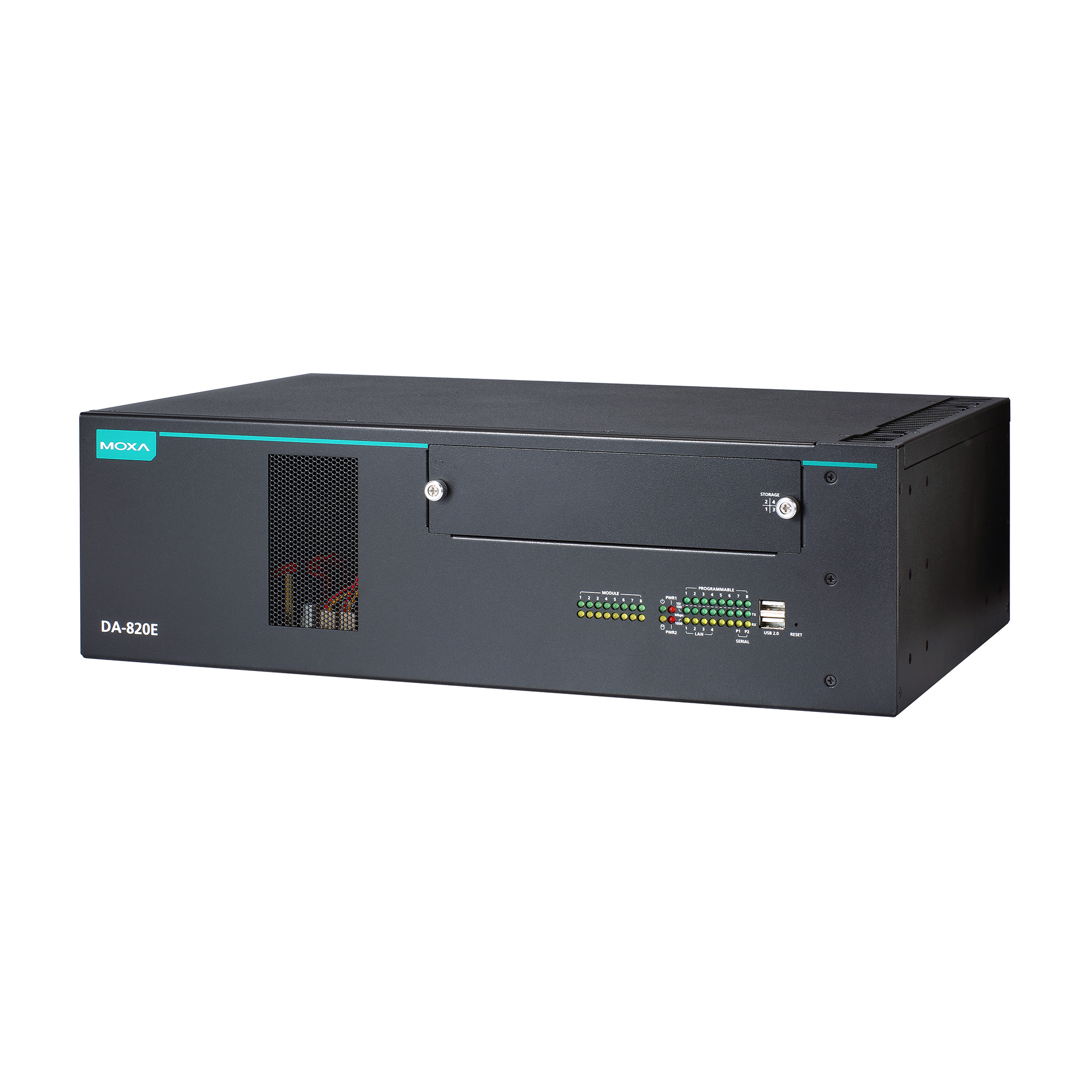

moxa-da-820e-series-image-3-(1).jpg | Moxa

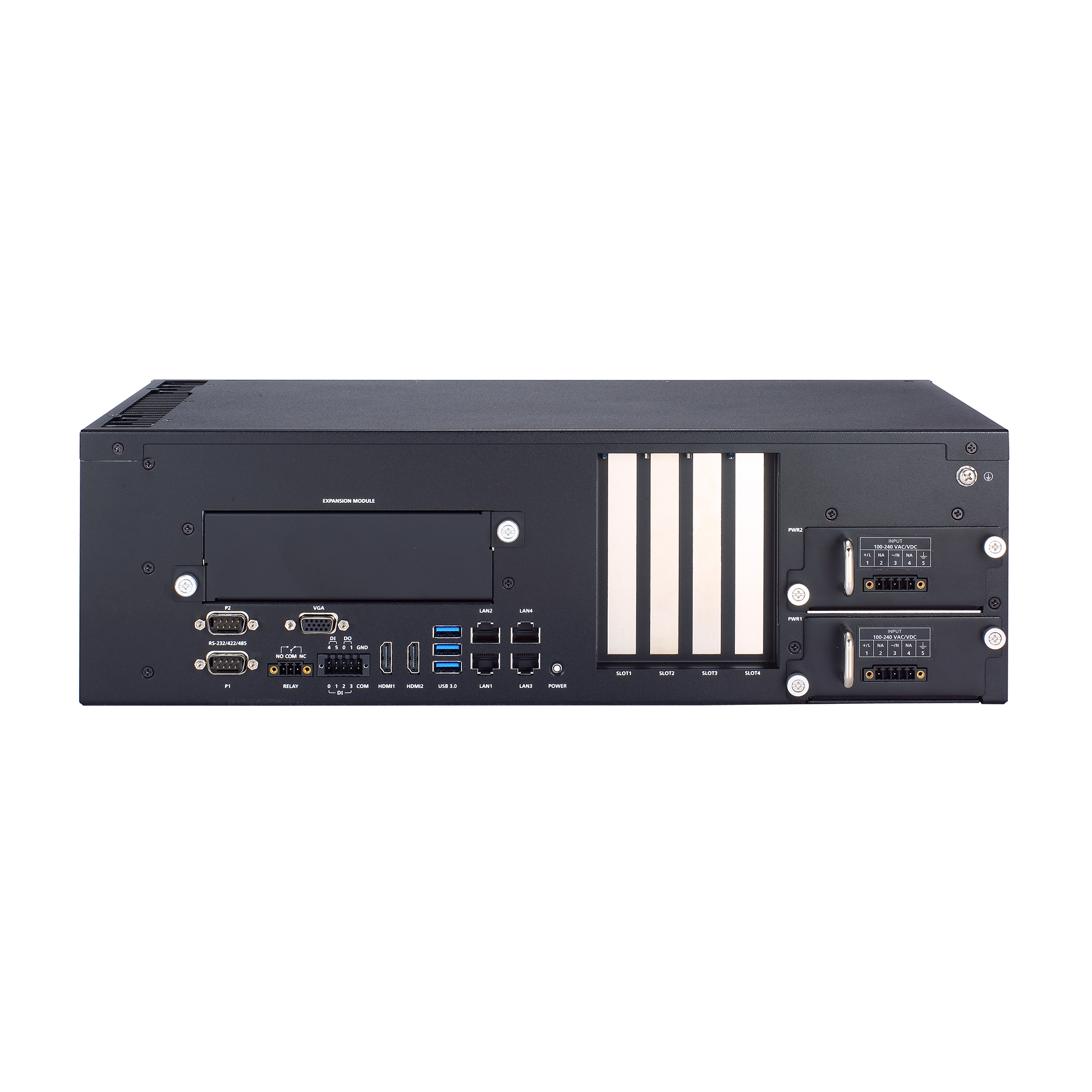

moxa-da-820e-series-image-4-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613 及 IEC 60255 標準的電力自動化電腦
  • 符合 EN 50121-4 標準，適合鐵路軌旁應用
  • 第 13 代 Intel® Core™ 處理器
  • 最高 64 GB RAM (兩個內建 SODIMM ECC DDR4 記憶體插槽)
  • 4 個 SSD 插槽，其中 SSD 插槽 1 與 2 支援 Intel® RST RAID 0/1
  • 用於網路冗餘的 PRP/HSR 技術 (使用 PRP/HSR 擴充模組)
  • 安全選項，例如 TPM 2.0、UEFI 安全啟動和實體安全
  • 1 個 PCIe x8 (4 道) 與 3 個PCIe x1 擴充模組
  • 具備可熱插拔電源模組設計的電源備援系統 (100 至 240 VAC/VDC 與 48 VDC)

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

DA-820E 系列是由第 13 代 Intel® Core™ i3/i5/i7 處理器打造的高效能 3U 機架式工業電腦，提供優異的運算能力。本產品具有完整的 I/O 設計，包含 3 個顯示連接埠 (2 個 HDMI 與 1 個 VGA)、6 個 USB 連接埠、4 個 Gigabit LAN 連接埠、兩個三合一 RS-232/422/485 序列連接埠、6 個 DI 連接埠、2 個 DO 連接埠、4 個標準 PCIe 擴充插槽及 1 個私有擴充插槽。此外，它還配備 4 個可熱插拔 2.5” SSD 插槽，在 SSD 插槽 1 與 2 上支援 Intel® RST RAID 0/1 功能，可提供增強的儲存效能與可靠性。

DA-820E 專為變電站應用進行工程設計，符合 IEC 61850-3、IEEE 1613 與 IEC 60255 標準，可保證在嚴苛的變電站自動化系統中，堅固、可靠和無縫整合智慧電子裝置 (IED)。DA-820E 利用其第 13 代 Intel® 處理器，除了傳統 OT SCADA 功能外，還提供如虛擬電廠等現代化、複雜軟體應用所需的高運算能力。

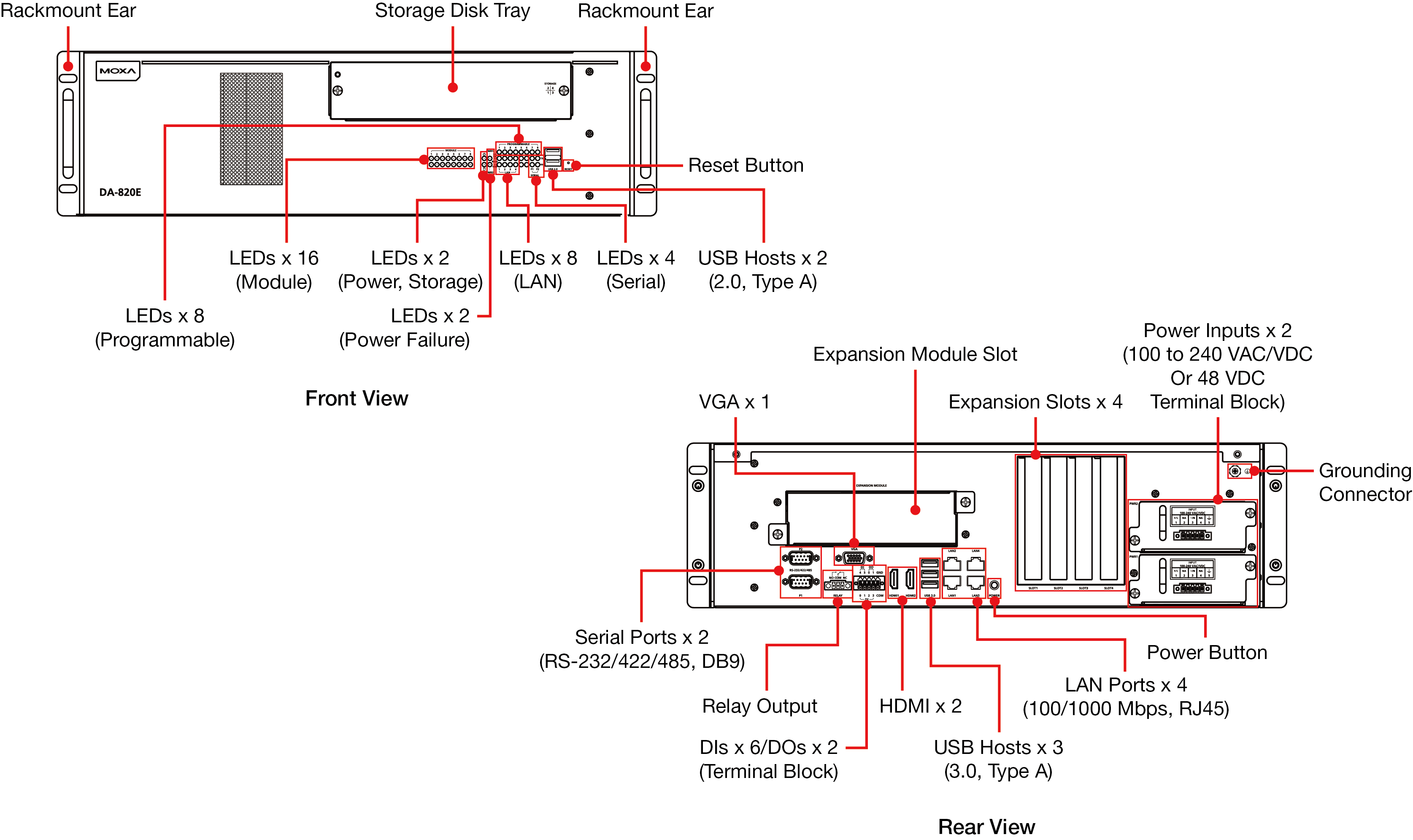

外觀

  • CPU

    Intel® Core™ i3-1320PE
    Intel® Core™ i5-1340PE
    Intel® Core™ i7-1370PE

  • System Memory Slot

    SODIMM DDR4 slots x 2

  • DRAM

    64 GB max. capacity
    (SODIMM x 2, each supporting 3200 MHz and 32 GB maximum per module, non-ECC type)

  • Graphics Controller

    Intel® Core™ i3-1320PE: Intel® UHD Graphics
    Intel® Core™ i5-1340PE: Intel® Iris® Xe Graphics eligible
    Intel® Core™ i7-1370PE: Intel® Iris® Xe Graphics eligible

  • Storage Slot

    2.5-inch HDD/SSD slots x 4
    M.2 M-key 2280 slot x 1

  • Supported OS

    Windows 10 IoT Enterprise LTSC 2021
    Windows 11 IoT Enterprise LTSC 2024
    Windows Server 2022
    Ubuntu 22.04.3 LTS
    Debian 12
    RHEL 9.4

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • Digital Input

    DIs x 6

  • Digital Output

    DOs x 2

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer for USB dongle-based security

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Expansion Slots

    PCIe x8 (4-lane) slot x 1
    PCIe x1 slots x 3
    Proprietary slot x 1

  • Video Output

    HDMI x 2, HDMI connector (type A)
    (up to 3840 x 2160 resolution at 60Hz)

    VGA x 1, 15-pin D-sub connector (female)
    (up to 1920 x 1200 resolution at 60 Hz)

  • TPM

    TPM v2.0

  • Secure Boot

    UEFI

  • System

    Power x 1
    Storage x 1
    Power failure detection x 2
    Programmable x 8

  • Serial

    2 per port (Tx, Rx)

  • LAN

    8 per port (10/100/1000 Mbps)

  • Baudrate

    300 bps to 115.2 kbps

  • Connector

    DB9 male

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Digital Input Channels

    DIs x 6

  • Connector

    Screw-fastened Euroblock terminal

  • I/O Mode

    DI

  • Isolation

    3k VDC

  • Sensor Type

    Dry contact
    Wet contact (NPN)

  • Dry Contact

    Logic 0: Close to GND
    Logic 1: Open

  • Wet Contact (COM to DI)

    Logic 0: 10 to 30 VDC
    Logic 1: 0 to 3 VDC

  • Digital Output Channels

    DOs x 2

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Isolation

    3k VDC

  • Input Current

    100 to 240 VAC, 50/60 Hz, 1.75 to 0.66 A (max)
    100 to 240 VDC, 1.65 to 0.66 A (max)
    48 VDC, 312 A

  • Input Voltage

    100 to 240 VAC
    100 to 240 VDC
    48 VDC

  • Power Consumption

    DA-PWR-150-HV: 140 W (max.)
    DA-PWR-120-LV: 130 W (max.)

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 301 x 132.55 mm (17.32 x 11.85 x 5.22 in)

  • Weight

    11,860 g (26.15 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Protection Relay

    IEC 60255

  • Safety

    IEC 62368-1
    UL 62368-1

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    293,786 hrs

  • Standards

    Telcordia Standard SR-332

軟體、韌體和驅動程式

篩選

全部 驅動程式 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Proactive Monitoring Software Package
3.3 MB 		軟體套件
SHA-512
v3.0
  • Windows 10 IoT Enterprise LTSC 2021
  • Windows 11 IoT Enterprise LTSC 2024
  • Windows Server 2022
 2025年5月19日 2025年5月19日 版本說明
Software Package for DA-820E Series (Linux SDK)
18.2 MB 		軟體套件
SHA-512
v1.0
  • Debian 12.x
  • RHEL 9
  • Ubuntu 22.04
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 for Expansion Modules)
5.8 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024)
5.9 MB 		工具程式
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 版本說明
Driver for DA-820E Series (Windows Server 2022 peripherals)
1.7 GB 		驅動程式
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 版本說明
Software Package for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 example code)
6.3 MB 		軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 版本說明
Software Package for DA-820E Series (example code for Windows Server 2022)
6.3 MB 		軟體套件
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 版本說明
Software Package for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 example code)
6.3 MB 		軟體套件
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 版本說明
Driver for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
1.7 GB 		驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows 10 IoT Enterprise LTSC 2021)
5.9 MB 		工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 for Expansion Modules)
5.8 MB 		工具程式
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows Server 2022 for Expansion Modules)
5.8 MB 		工具程式
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 版本說明
Utility for DA-820E Series (Windows Server 2022)
5.9 MB 		工具程式
SHA-512
v1.0
  • Windows Server 2022
 2025年3月7日 2025年3月7日 版本說明
Driver for DA-820E Series (Windows 11 IoT Enterprise LTSC 2024 peripherals)
1.6 GB 		驅動程式
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年3月7日 2025年3月7日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Proactive Monitoring Software v3.0 User Manual
5.3 MB 		使用者手冊 英文 v3.0 2025年6月30日 2025年6月30日
QIG for DA-820E Series
1.3 MB 		QIG 英文 v1.1 2025年6月23日 2025年6月23日
DA-820E 系列產品資料表
4.1 MB 		產品資料表 中文 v1.0 2025年2月24日 2025年2月24日
Manual for DA-820E Series (Hardware)
5.8 MB 		使用者手冊 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Linux SDK)
1.3 MB 		使用者手冊 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Windows 10 IoT Ent. LTSC 2021 )
10.6 MB 		使用者手冊 英文 v1.0 2025年2月21日 2025年2月21日
Manual for DA-820E Series (Windows 11 IoT Ent. LTSC 2024)
8.3 MB 		使用者手冊 英文 v1.0 2025年2月21日 2025年2月21日
Declaration of Conformity for DA-820E Series
321.3 KB 		聲明書 英文 v1.0 2025年2月4日 2025年2月4日

可供選擇的機型 (9)

顯示圖片
比較
moxa-da-820e-c5-hh-t-image.jpg | MoxaDA-820E-C5-HH-T
比較
moxa-da-820e-c7-l-t-image.jpg | MoxaDA-820E-C7-L-T
比較
moxa-da-820e-c7-hh-t-image.jpg | MoxaDA-820E-C7-HH-T
比較
moxa-da-820e-c7-ll-t-image.jpg | MoxaDA-820E-C7-LL-T
CPUIntel® Core™ i5-1340PEIntel® Core™ i7-1370PEIntel® Core™ i7-1370PEIntel® Core™ i7-1370PE
Power Modules2 x DA-PWR-150-HV1 x DA-PWR-120-LV2 x DA-PWR-150-HV2 x DA-PWR-120-LV
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-da-820e-c5-l-t-image.jpg | MoxaDA-820E-C5-L-T
比較
moxa-da-820e-c7-h-t-image.jpg | MoxaDA-820E-C7-H-T
比較
moxa-da-820e-c3-ll-t-image.jpg | MoxaDA-820E-C3-LL-T
比較

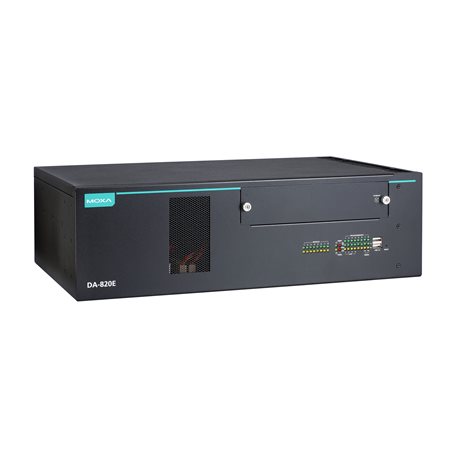

moxa-da-820e-c3-l-t-image.jpg | MoxaDA-820E-C3-L-T
CPUIntel® Core™ i5-1340PEIntel® Core™ i7-1370PEIntel® Core™ i3-1320PEIntel® Core™ i3-1320PE
Power Modules1 x DA-PWR-120-LV1 x DA-PWR-150-HV2 x DA-PWR-120-LV1 x DA-PWR-120-LV
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-da-820e-c5-ll-t-image.jpg | MoxaDA-820E-C5-LL-T
CPUIntel® Core™ i5-1340PE
Power Modules2 x DA-PWR-120-LV
Operating Temp.-40 to 70°C
加入詢價查看詢價明細
