V2201 系列

Intel® Atom® E3800 DIN 軌道電腦,具有 2 個用於無線模組的 mini-PCIe 擴充插槽

moxa-v2201-series-image-(1).jpg | Moxa
moxa-v2201-series-image-1-(1).jpg | Moxa
moxa-v2201-series-image-2-(1).jpg | Moxa
moxa-v2201-series-image-3-(1).jpg | Moxa

特色與優點

  • Intel Atom® E3800 系列處理器,提供三種效能選項
  • 用於無線模組的雙 mini-PCIe 插槽,支援 Wi-Fi、3G、LTE 和 GPS 無線模組需另購。
  • -40 至 85°C 系統操作溫度(安裝 LTE 模組時為 -40 至 70°C) 無線模組需另購。
  • 各種介面:2 個串列埠,2 個乙太網路 LAN 連接埠,4 個 DI、4 個 DO、SD、USB、HDMI、無線
  • EN 61000-6-2 和 EN 61000-6-4 認證 適用交流電/直流電轉接器 ;符合重工業的 EMC 標準
  • 高達 5 Grms 的防震保護以及 100 g/11 ms 的抗撞擊保護
  • 開機即用的 Debian 9、Windows Embedded Standard 7 以及 Windows 10 Embedded IoT Enterprise 2016 LTSB 平台
  • Moxa Proactive Monitoring 支援監控系統硬體狀態
  • Moxa Smart Recovery 支援系統啟動故障快速復原(僅 W7E)

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

V2201 系列超輕巧 x86 嵌入式電腦是以 Intel® Atom™ E3800 系列處理器為架構,採用最可靠的 I/O 設計以發揮最大互聯性,並且可支援雙重無線模組,使其適用於各種通訊應用範圍。 無線模組需另購。 本系列電腦的散熱設計可確保系統能夠於 -40 至 85°C 溫度範圍(若安裝專用 Moxa 無線模組,則支援 -40 至 70° C)可靠運作。V2201 系列可支援「Moxa 硬體監控」,可監控裝置的 I/O 狀態並發出警報、監控系統溫度並發出警報,以及管理系統電源。密切監控系統狀態將使系統快速從故障中復原,為您的應用提供最可靠的平台。

應用

  • 遠端終端裝置 (RTU)

  • 資料擷取

  • M2M 通訊(智慧閘道)

  • 數位看板

  • 工廠自動化

  • 車載監控/數據記錄器(交通運輸)

  • 可編程路由器

  • 能源使用最佳化

  • 預測性維護

  • 資產管理

外觀

左側視圖

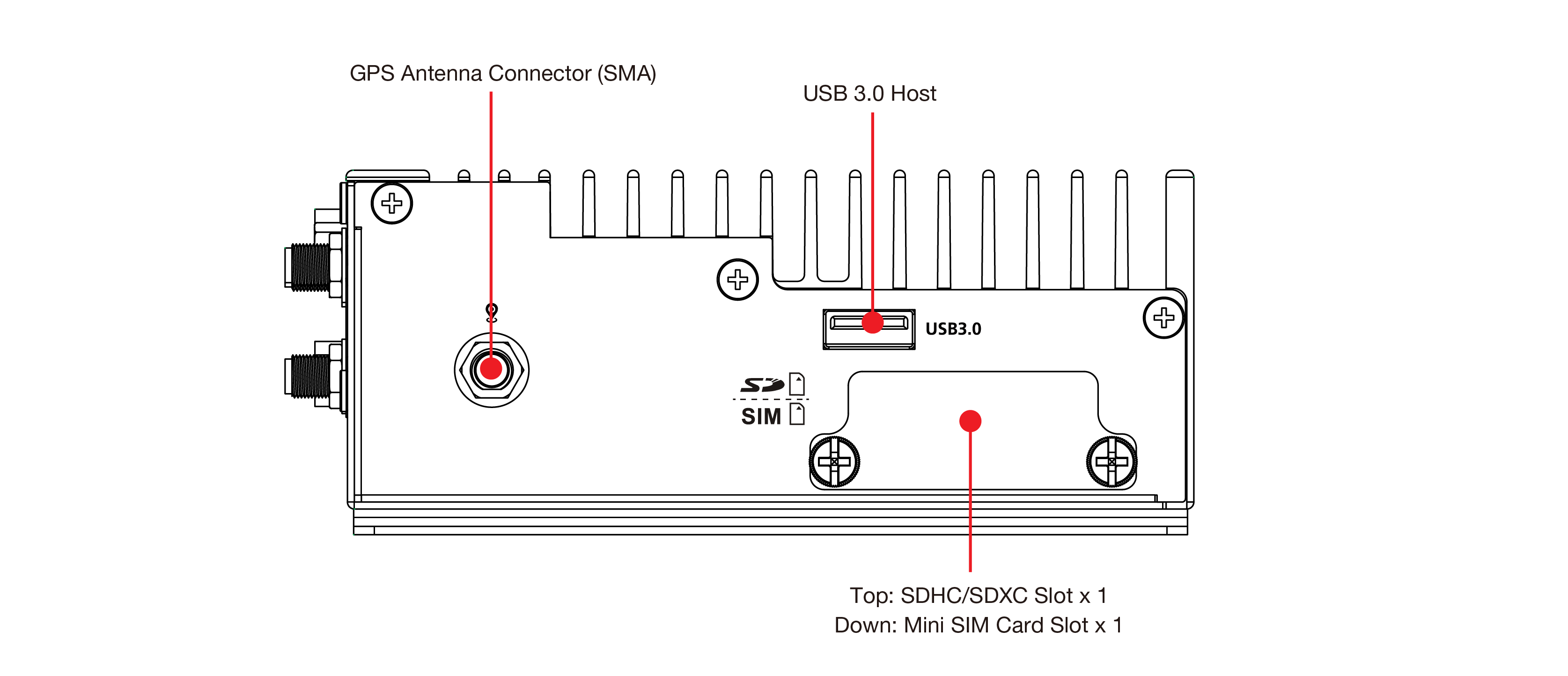

右側視圖

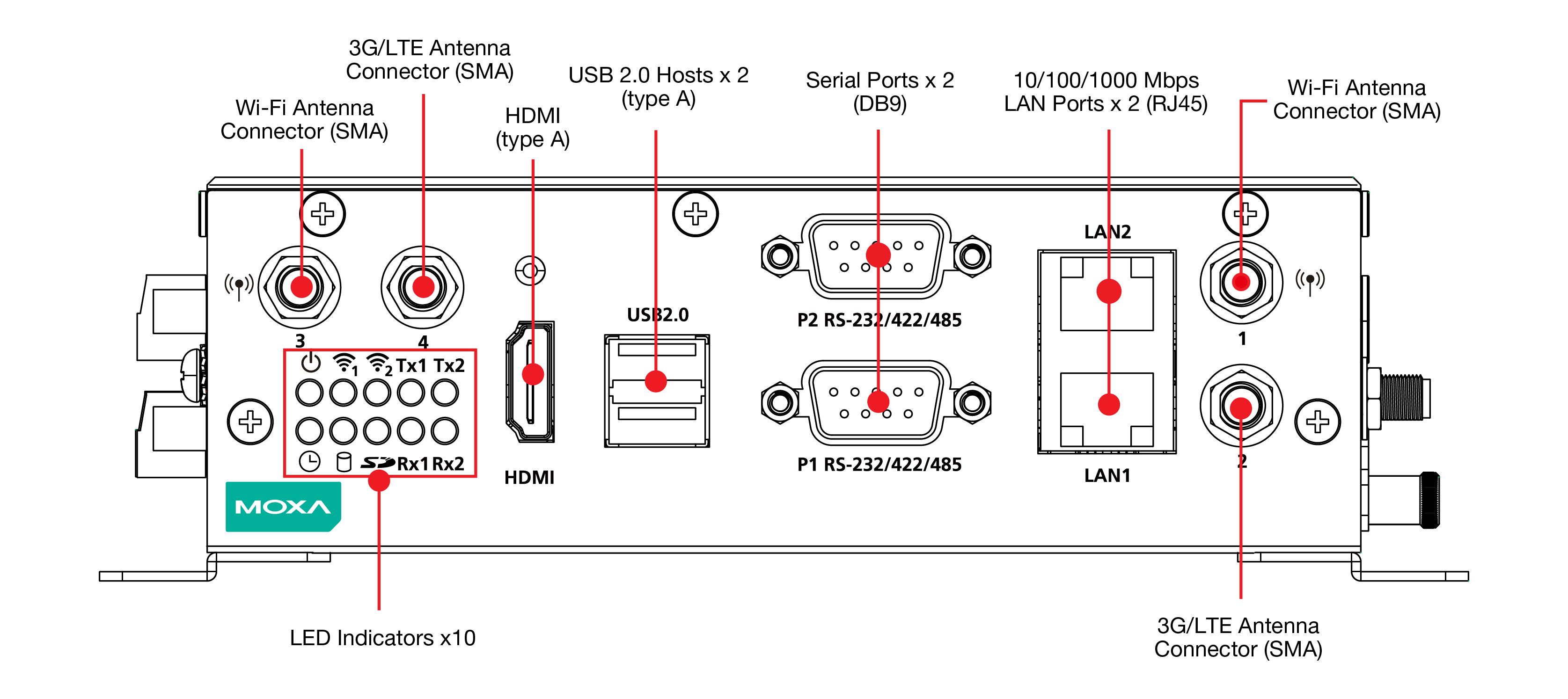

前視圖

  • CPU

    V2201-E1 Series: Intel Atom® Processor E3815 (Single core, 512 K cache, 1.46 GHz)
    V2201-E2 Series: Intel Atom® Processor E3826 (Dual core, 1 M cache, 1.46 GHz)
    V2201-E4 Series: Intel Atom® Processor E3845 (Quad core, 2 M cache, 1.91 GHz)

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Supported OS

    Linux Debian 9 (kernel v4.9)
    Windows Embedded Standard 7 (WS7E) 32-bit
    Windows Embedded Standard 7 (WS7E) 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit

  • Storage Slot

    mSATA slots x 1
    SD 3.0 (SDHC/SDXC) socket x 1

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • USB 3.0

    USB 3.0 hosts x 1, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Expansion Slots

    mPCIe slot x 2

  • Video Output

    HDMI x 1, HDMI connector (type A)

  • Wi-Fi Antenna Connector

    RP-SMA x 2

  • Cellular Antenna Connector

    SMA x 2

  • Number of SIMs

    1

  • SIM Format

    Mini

  • GPS Antenna Connector

    SMA x 1

  • Isolation

    3K VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 to 30 VDC

  • System

    SD slots x 1
    Power x 1
    Storage x 1
    Programmable x 1

  • Wireless Signal Strength

    Cellular/Wi-Fi x 2

  • LAN

    1 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Isolation

    N/A

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    9 to 36 VDC

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption (Max.)

    2000 mA @ 9 VDC

  • Power Consumption

    18 W (max.)

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (with ears)

    178 x 52.5 x 120.2 mm (7.01 x 2.07 x 4.73 in)

  • Dimensions (without ears)

    150 x 48.8 x 120.2 mm (5.91 x 1.92 x 4.73 in)

  • Weight

    940 g (2.09 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    E1/E2 Models: -40 to 85°C (-40 to 185°F)
    E4 Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1, UL 508, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    408,275 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
x86 Computers (Linux drivers and SDK)
802.0 bytes
軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 版本說明
Proactive Monitoring Software Package (Windows edition)
68.4 MB
軟體套件
SHA-512
v2.2
  • Windows 10
2021年8月3日 2021年8月3日 版本說明
Firmware for V2201 Series (Linux)
366.7 MB
韌體
SHA-512
v2.0
2021年1月22日 2021年1月22日 版本說明
Library for V2201 Series (Linux)
84.0 bytes
程式庫
SHA-512
v2.0
2021年1月22日 2021年1月22日 版本說明
Library for V2201 Series (Example for Windows 7)
13.7 MB
程式庫
SHA-512
v1.0
  • Windows 7
2017年11月16日 2017年11月16日
Utility for V2201 Series (Windows 7 Embedded)
1.1 GB
工具程式
SHA-512
v1.1
  • Windows Embedded Standard 7
2017年7月14日 2017年7月14日 版本說明
Driver for V2201 Series (Peripheral for Windows 7)
240.3 MB
驅動程式
SHA-512
v1.0
  • Windows 7
2015年11月12日 2015年11月12日
Driver for V2201 Series (Expansion Module for Windows 7)
427.8 MB
驅動程式
SHA-512
v1.0
  • Windows 7
2015年11月12日 2015年11月12日

支援文件

名稱 類型 語言 版本 發布日期
QIG for V2201 Series
711.2 KB
QIG 英文 v3.2 2022年5月27日 2022年5月27日
Manual for V2201 Series (Windows 10 LTSC)
2.8 MB
使用者手冊 英文 v1.0 2021年6月24日 2021年6月24日
V2201 系列產品資料表
4.1 MB
產品資料表 中文 v2.5 2021年1月22日 2021年1月22日
Manual for V2201 Series (Linux)
1.7 MB
使用者手冊 英文 v2.0 2021年1月22日 2021年1月22日
Manual for V2201 Series (hardware)
6.3 MB
使用者手冊 英文 v2.0 2017年3月21日 2017年3月21日
Manual for V2201 Series (Windows)
6.7 MB
使用者手冊 英文 v1.1 2015年12月24日 2015年12月24日

可供選擇的機型 (9)

顯示圖片
moxa-v2201-e4-w-t-lx-image.jpg | MoxaV2201-E4-W-T-LXmoxa-v2201-e1-t-w7e-image.jpg | MoxaV2201-E1-T-W7Emoxa-v2201-e1-t-lx-image.jpg | MoxaV2201-E1-T-LXmoxa-v2201-e1-t-image.jpg | MoxaV2201-E1-T
CPUIntel Atom® E3845Intel Atom® E3815Intel Atom® E3815Intel Atom® E3815
Memory (Default)4 GB4 GB2 GB4 GB
mSATA (Default)32 GB8 GB8 GB8 GB
SD Card Slots16 GB1 (Optional)1 (Optional)1 (Optional)
USIM Slot1111
Antenna Connectors5
Operating Temp.-40 to 70°C-40 to 85°C-40 to 85°C-40 to 85°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-v2201-e2-t-image.jpg | MoxaV2201-E2-Tmoxa-v2201-e4-t-image.jpg | MoxaV2201-E4-Tmoxa-v2201-e1-w-t-image.jpg | MoxaV2201-E1-W-Tmoxa-v2201-e2-w-t-image.jpg | MoxaV2201-E2-W-T
CPUIntel Atom® E3826Intel Atom® E3845Intel Atom® E3815Intel Atom® E3826
Memory (Default)4 GB4 GB4 GB4 GB
mSATA (Default)8 GB8 GB8 GB8 GB
SD Card Slots1 (Optional)1 (Optional)1 (Optional)1 (Optional)
USIM Slot1111
Antenna Connectors55
Operating Temp.-40 to 85°C-40 to 70°C-40 to 85°C-40 to 85°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-v2201-e4-w-t-image.jpg | MoxaV2201-E4-W-T
CPUIntel Atom® E3845
Memory (Default)4 GB
mSATA (Default)8 GB
SD Card Slots1 (Optional)
USIM Slot1
Antenna Connectors5
Operating Temp.-40 to 70°C
加入詢價查看詢價明細
已加入詢價列表

V2201 系列

V2201-E1-T

moxa-v2201-e1-t-image.jpg | Moxa

Buy online from our distributors

V2201 系列

V2201-E2-T

moxa-v2201-e2-t-image.jpg | Moxa

Buy online from our distributors

V2201 系列

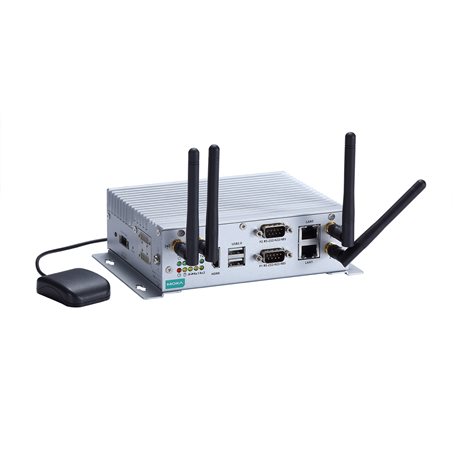

V2201-E4-T
