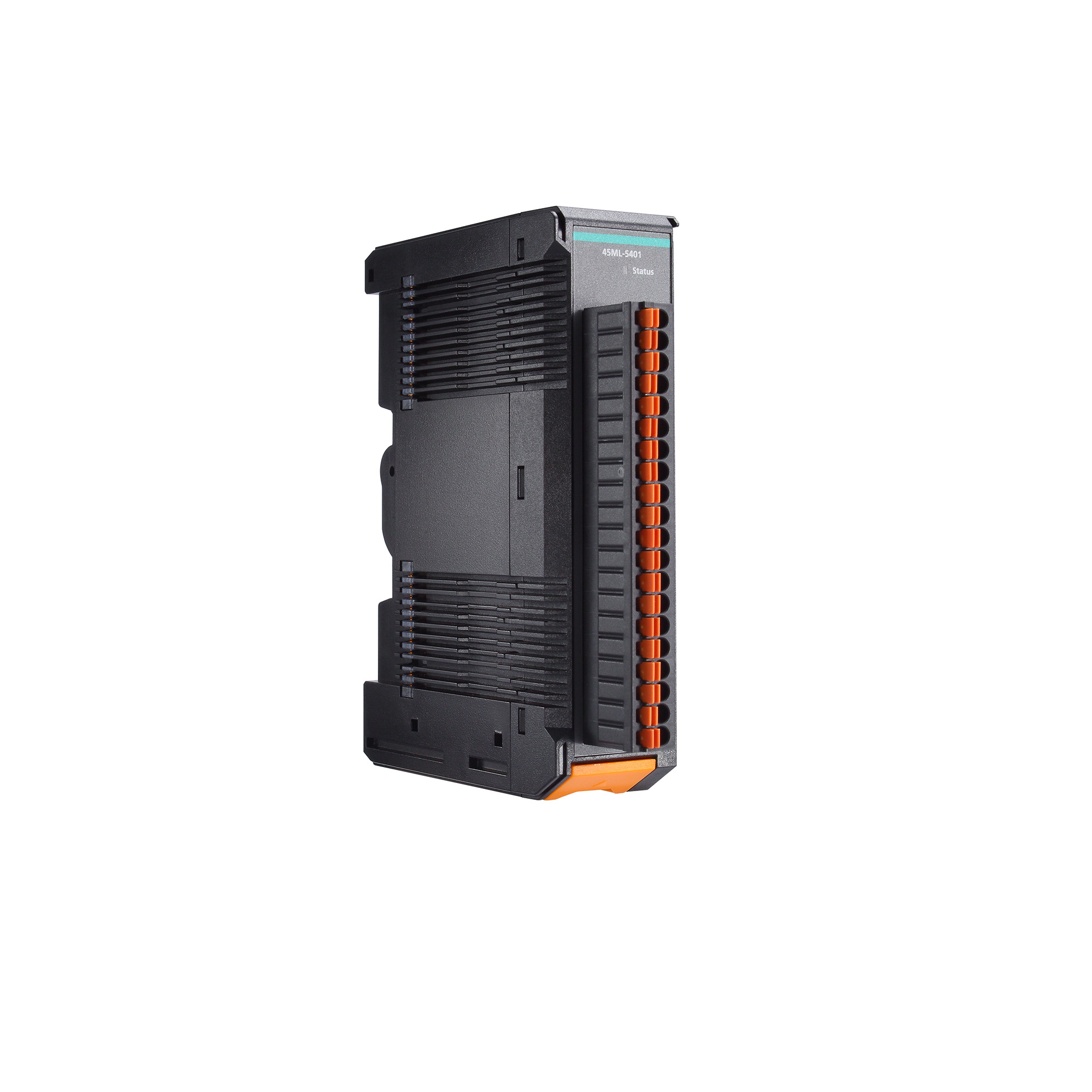

ioThinx 4500 系列 (45ML) 模組

ioThinx 4500 系列的通訊模組

moxa-iothinx-4500-series-45ml-modules-image-(1).jpg | Moxa
moxa-iothinx-4500-series-45ml-modules-image-1-(1).jpg | Moxa

特色與優點

  • 通訊模組包含串列介面
  • 免工具輕鬆安裝和拆卸
  • 提供寬溫型號:-40 至 75°C (-40 至 167°F)

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

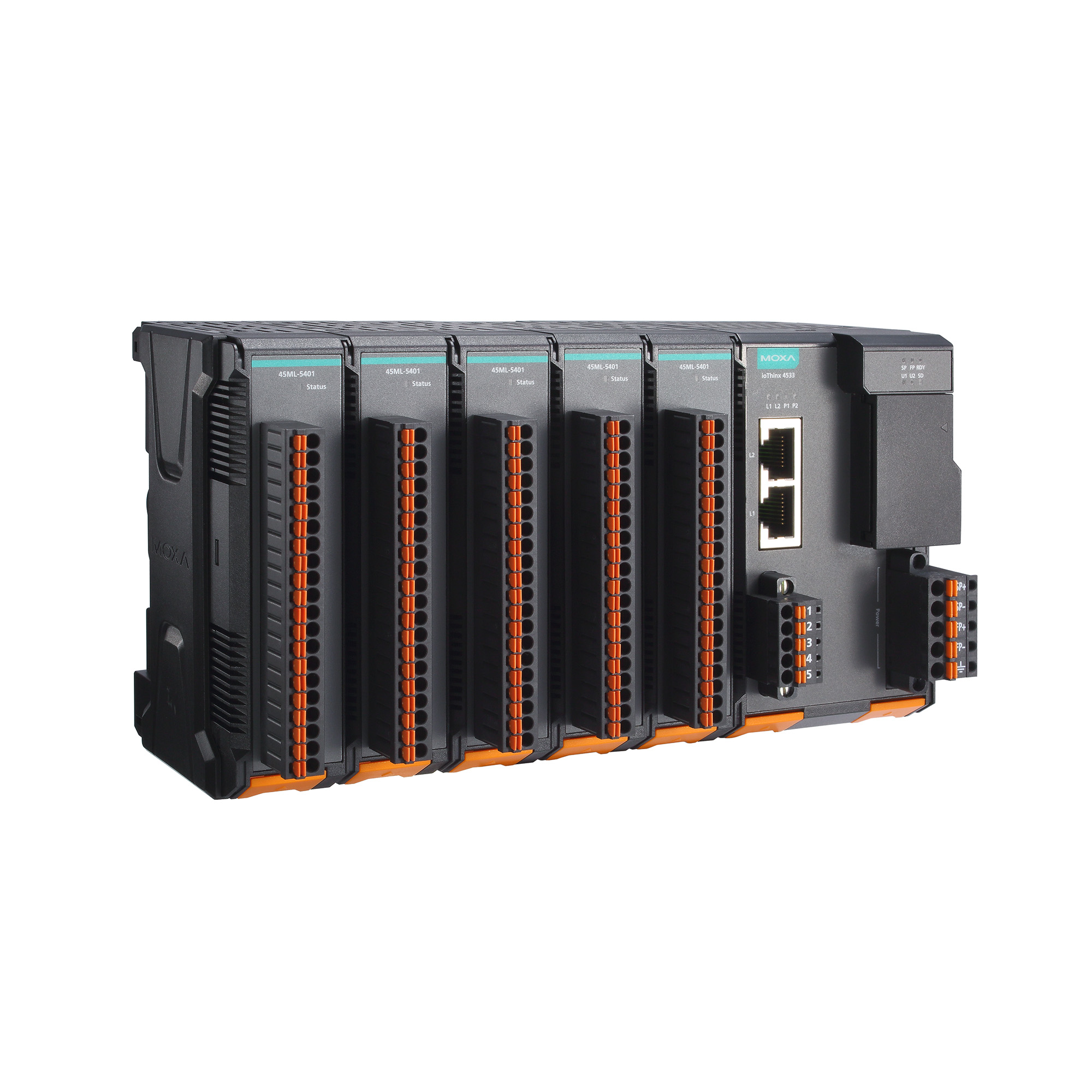

45ML 系列包括串列介面模組,可與 ioThinx 4500 系列主機/CPU 模組一起使用,此模組的左側裝有通訊匯流排。藉由獨特的機械設計,不需要工具即可輕鬆完成硬體安裝和拆卸,大幅減少設定和更換模組所需的時間。

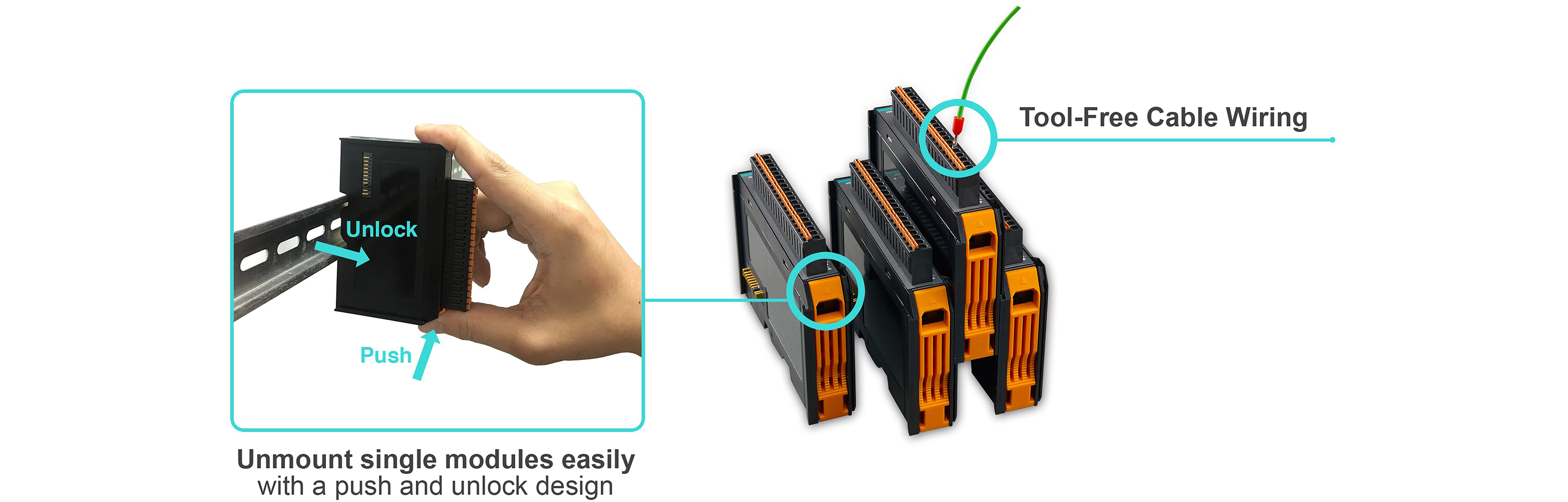

輕鬆免工具安裝和拆卸

ioThinx 4500 系列採用獨特的機構設計,可減少安裝和拆卸所需的時間。事實上,硬體安裝的任何部分都不需要螺絲起子和其他工具,包括將裝置安裝在 DIN 導軌上,以及連接用於通訊和 I/O 訊號擷取的接線。此外,從 DIN 導軌上拆卸 ioThinx 不需要任何工具。您可輕鬆使用閂鎖和解鎖片,將模組自 DIN 導軌移除。

  • Isolation

    3k VDC or 2k Vrms

  • Connector

    Spring-type Euroblock terminal

  • No. of Ports

    45ML-5401 Series: 4

  • Serial Standards

    45ML-5401 Series: RS-232, RS-422, RS-485-2w

  • Baudrate

    45ML-5401 Series: 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

  • Data Bits

    45ML-5401 Series: 7, 8

  • Stop Bits

    45ML-5401 Series: 1, 2

  • Parity

    45ML-5401 Series: Even, None, Odd

  • Flow Control

    45ML-5401 Series: RTS/CTS (RS-232 only), XON/XOFF

  • Pull High/Low Resistor for RS-485

    45ML-5401 Series: 10 kilo-ohm

  • RS-485 Data Direction Control

    45ML-5401 Series: ADDC® (automatic data direction control)

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • System Power

    45ML-5401 Series: 74.1 mA @ 12 VDC
    45ML-5401 Series: 37.05 mA @ 24 VDC

  • Field Power

    45ML-5401 Series: 140.4 mA @ 12 VDC
    45ML-5401 Series: 59.8 mA @ 24 VDC

  • Housing

    Plastic

  • Dimensions

    26.4 x 99 x 65.5 mm (1.04 x 3.9 x 2.58 in)

  • Weight

    45ML-5401 Series: 115 g (0.254 lb)

  • Installation

    DIN-rail mounting

  • Wiring

    Serial cable, 18 to 24 AWG

  • Strip Length

    Serial cable, 9 to 10 mm

  • Operating Temperature

    Standard Models: -20 to 60°C (-4 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    Up to 2000 m 如果您需要產品能在高海拔地區正常運作,請與 Moxa 聯繫。

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    45ML-5401 Series: 916,671 hrs

  • Standards

    Telcordia SR332

支援文件

名稱 類型 語言 版本 發布日期
QIG for ioThinx 4500 Series (45ML) Modules
490.9 KB
QIG 英文 v1.1 2021年5月5日 2021年5月5日
ioThinx 4500 系列(45ML) 模組產品資料表
5.1 MB
產品資料表 中文 v1.1 2021年1月21日 2021年1月21日
Manual for ioThinx 4500 Series (45ML) Modules
1.9 MB
使用者手冊 英文 v1.0 2020年10月7日 2020年10月7日

可供選擇的機型 (2)

顯示圖片
moxa-45ml-5401-image.jpg | Moxa45ML-5401moxa-45ml-5401-t-image.jpg | Moxa45ML-5401-T
Input/Output InterfaceRS-232, RS-422, RS-485-2wRS-232, RS-422, RS-485-2w
No. of Ports44
Operating Temp.-20 to 60°C-40 to 75°C
