ioThinx 4530 系列

配備內建串列埠的進階模組化控制器

moxa-iothinx-4530-series-image-(1).jpg | Moxa
moxa-iothinx-4530-series-image-1-(1).jpg | Moxa
moxa-iothinx-4530-series-image-2-(1).jpg | Moxa
moxa-iothinx-4530-series-image-3-(1).jpg | Moxa

特色與優點

  • 提供 -40 至 75°C 寬操作溫度型號
  • 無需使用工具即可輕鬆安裝及卸除
  • 支援最多 64 個 45MR I/O 和最多 5 個 45ML 的通訊模組
  • 具有 microSD 插槽，可擴充儲存空間
  • Class I Division 2 和 ATEX Zone 2 認證

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

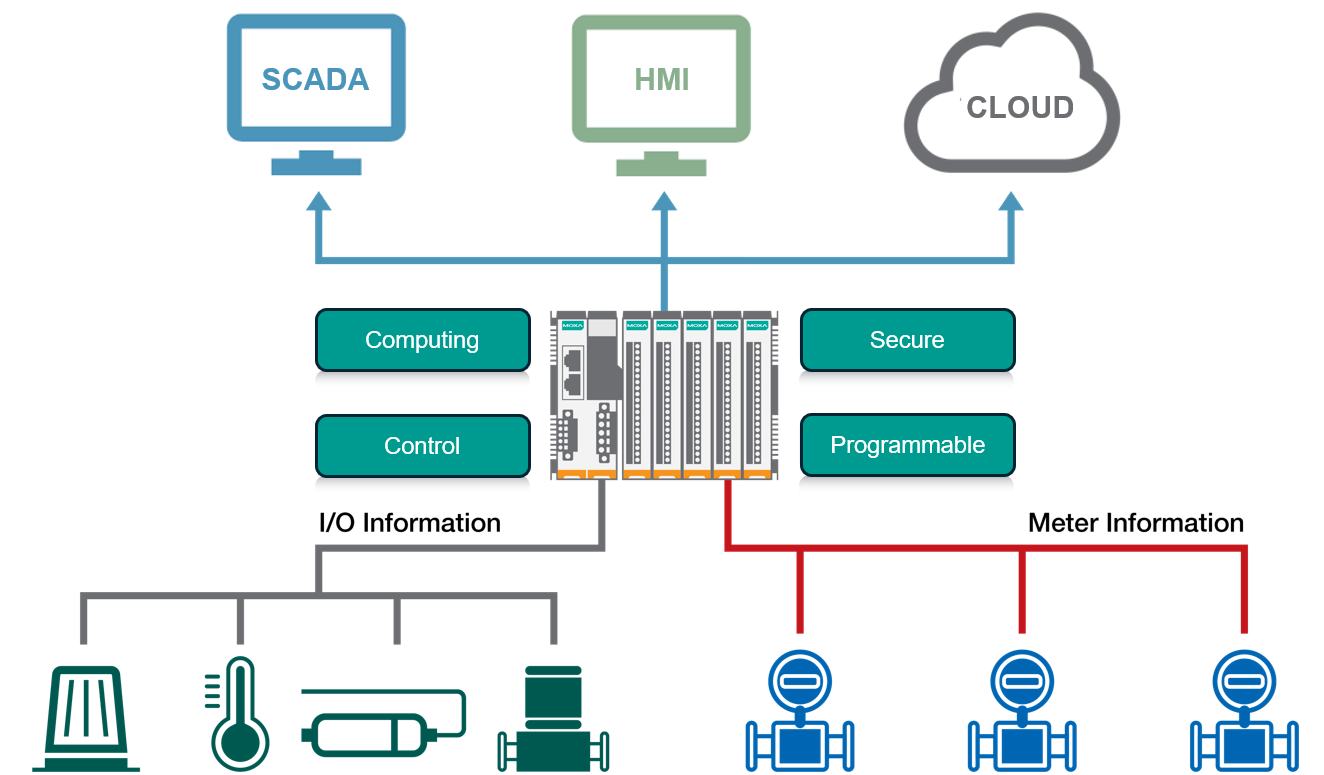

ioThinx 4530 系列是基於 Linux 的多功能控制器，且支援 I/O 和串列擴充模組。ioThinx 4530 系列配備 Cortex-A7 雙核心 CPU、2 GB 記憶體以及三合一串列介面，可提供穩健的效能。這些控制器可支援最多 64 個裝置且其具有專用的 45MR 系列模組，其中包括數位和類比 I/O、繼電器以及溫度模組。此外，ioThinx 4530 系列還支援最多五個 45ML 系列串列模組。



Moxa Industrial Linux 3 (MIL3)

ioThinx 4530 系列在 Moxa Industrial Linux 3 (MIL3) 上執行，且其為基於 Debian 的工業級 Linux 發行版。MIL3 由 Moxa 開發及維護，專為滿足工業自動化系統的安全性、可靠性和長期支援需求而設計。



體積小巧，且具有高密度的 I/O 點

全面配備擴充模組的單一 ioThinx 4530 系列控制器，可支援最多 1,024 個數位 I/O 點，且體積小巧不佔空間，其寬度小於 10 公分（3.9 英吋），高度為 6.1 公分（2.4 英吋）。45MR 系列模組的寬度甚至更小，為 1.8 公分（0.7 英吋）。此輕巧設計可讓您將其安裝於有限空間，進而提高控制櫃的簡單性和可維護性。



彈性模組化設計可擴充 I/O 和串列介面

ioThinx 4530 系列具備彈性模組化設計，可擴充 I/O 和串列介面，讓使用者輕鬆修改擴充模組的組合，以適合各種應用情境。此模組化功能有助於開發人員將程式從一個專案順利移轉至另一個專案。



無需使用工具即可輕鬆安裝及卸除

ioThinx 4500 系列擁有獨特的機械設計，可縮短安裝及卸除需要的時間。實際上，任何部分的硬體安裝都不需要使用螺絲起子和其他工具，包括將裝置安裝在 DIN 軌道上，以及連接接線以進行通訊和 I/O 訊號擷取。此外，從 DIN 軌道上卸除 ioThinx 也不需要工具。使用閂鎖和解鎖片，也可以輕鬆地從 DIN 軌道上卸除所有模組。



對程式設計人員友好

Moxa 提供 ioThinx 系列的全面性文件和工具，具備 C/C++ 和 Python 程式庫、cross-compiler toolchain 以及範例程式碼。這些資源有助於程式設計人員加速處理專案的時間。



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • OS

    Moxa Industrial Linux 3 (Debian 11, kernel 5.10)
    See www.moxa.com/MIL

  • Clock

    Real-time clock with capacitor backup

  • DRAM

    2 GB DDR3L

  • MRAM

    128 kB

  • Storage Pre-installed

    8 GB eMMC (6 GB reserved for the user)

  • Storage Slot

    microSD Slots x 1 (up to 32 GB)

  • Expansion Slots

    Up to 64 (with 45MR I/O modules)
    Up to 5 (with 45ML communication modules)

  • Language

    C/C++
    Python

  • Buttons

    Reset button

  • Rotary Switch

    0 to 9

  • 10/100BaseT(X) Ports (RJ45 connector)

    Auto negotiation speed

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Authentication

    Local database

  • Encryption

    AES-256
    SHA-256

  • Security Protocols

    SSHv2

  • Hardware-based Security

    TPM 2.0

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)

  • No. of Ports

    1 x RS-232/422 or 2 x RS-485-2w

  • Connector

    Spring-type Euroblock terminal

  • Serial Standards

    RS-232/422/485 (software selectable)

  • Baudrate

    300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

  • Flow Control

    RTS/CTS

  • Parity

    None, Even, Odd

  • Stop Bits

    1, 2

  • Data Bits

    7, 8

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Power Connector

    Spring-type Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    1940 mA @ 12 VDC

  • Over-Current Protection

    3 A @ 25°C

  • Over-Voltage Protection

    55 VDC

  • Output Current

    1 A (max.)

  • Power Connector

    Spring-type Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12/24 VDC

  • Over-Current Protection

    5 A @ 25°C

  • Over-Voltage Protection

    33 VDC

  • Output Current

    2 A (max.)

  • Wiring

    Serial cable, 16 to 28 AWG
    Power cable, 12 to 26 AWG

  • Strip Length

    Serial cable, 9 to 10 mm
    Power cable, 12 to 13 mm

  • Housing

    Plastic

  • Dimensions

    60.3 x 99 x 75 mm (2.37 x 3.9 x 2.96 in)

  • Weight

    207.7 g (0.457 lb)

  • Installation

    DIN-rail mounting

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Hazardous Locations

    Class I Division 2
    ATEX

  • Time

    954,606 hrs

  • Standards

    Telcordia SR332

  • Operating Temperature

    ioThinx 4533-LX: -20 to 60°C (-4 to 140°F)
    ioThinx 4533-LX-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    Up to 4000 m

  • Green Product

    RoHS, CRoHS, WEEE

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Moxa CLI Configuration Tool for Linux
11.6 MB 		工具程式
SHA-512
v1.4
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
  • Linux Kernel 6.x
 2024年11月7日 2024年11月7日 版本說明
Moxa CLI Configuration Tool for Windows
2.0 MB 		工具程式
SHA-512
v1.4
  • Windows
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年11月7日 2024年11月7日 版本說明
Firmware for ioThinx 4530 Series (MIL3)
296.3 MB 		韌體
SHA-512
v2.0
  • Moxa Industrial Linux 3 (Debian 11)
 2024年4月8日 2024年4月8日 版本說明
Utility for ioThinx 4530 Series (Linux toolchain)
487.0 MB 		工具程式
SHA-512
v2.0
  • Linux
 2024年3月18日 2024年3月18日 版本說明
Programming Tools for ioThinx 4530 Series
756.1 KB 		軟體套件
SHA-512
v2.0
2024年3月18日 2024年3月18日 版本說明
Firmware for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
102.3 MB 		韌體
SHA-512
v1.6.0
  • Linux
 2022年6月30日 2022年6月30日 版本說明
Software Package for ioThinx 4530 Series (bug fix for 45MR-6810 module)
23.5 KB 		軟體套件
SHA-512
v1.0
2021年7月23日 2021年7月23日 版本說明
Utility for ioThinx 4530 Series (Linux toolchain for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
335.5 MB 		工具程式
SHA-512
v1.3
  • Linux
 2021年5月10日 2021年5月10日 版本說明
System Recovery Image for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x
1.0 GB 		軟體套件
SHA-512
v1.0
2021年4月21日 2021年4月21日 版本說明
Programming Tools for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x
5.2 MB 		軟體套件
SHA-512
v1.3
2020年10月7日 2020年10月7日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for Moxa CLI Configuration Tool
114.6 KB 		聲明書 英文 v1.0 2024年12月10日 2024年12月10日
Moxa CLI Configuration Tool User Manual
1.0 MB 		使用者手冊 英文 v2.4 2024年11月18日 2024年11月18日
FOSS Statement for ioThinx 4533 Series
654.4 KB 		聲明書 英文 v2.0 2024年10月15日 2024年10月15日
Moxa Industrial Linux 3.0 (Debian 11) Manual for ioThinx 4530 Series)
1.3 MB 		使用者手冊 英文 v1.0 2024年6月3日 2024年6月3日
QIG for ioThinx 4530 Series
1.4 MB 		QIG 英文 v1.6 2024年3月18日 2024年3月18日
Manual for ioThinx 4530 Series
2.9 MB 		使用者手冊 英文 v1.5 2024年3月18日 2024年3月18日
ioThinx 4530 系列產品資料表
5.5 MB 		產品資料表 中文 v3.0 2024年2月23日 2024年2月23日
Declaration of Conformity for ioThinx 4510/4533 (with 45MR/45ML Modules)
310.5 KB 		聲明書 英文 v1.0 2024年1月8日 2024年1月8日
Linux manual for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
1.7 MB 		使用者手冊 英文 v2.1 2023年7月3日 2023年7月3日
QIG for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
1.6 MB 		QIG 英文 v1.4 2021年7月30日 2021年7月30日
Manual for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
4.2 MB 		使用者手冊 英文 v1.4 2020年12月11日 2020年12月11日
2D CAD for ioThinx 4530 Series (ioThinx4533)
672.4 KB 		2D CAD 英文 2019年3月8日 2019年3月8日

可供選擇的機型 (2)

顯示圖片
比較
moxa-iothinx-4533-lx-t-image.jpg | MoxaioThinx 4533-LX-T
比較
moxa-iothinx-4533-lx-image.jpg | MoxaioThinx 4533-LX
LanguageC/C++, PythonC/C++, Python
Ethernet Interface2 x RJ452 x RJ45
Serial InterfaceRS-232/RS-422/RS-485RS-232/RS-422/RS-485
No. of Support I/O Modules6464
Operating Temp.-40 to 75°C-20 to 60°C
