ioPAC 6500 系列

全模組化可程式設計 IIN 控制器

moxa-iopac-6500-series-image-(1).jpg | Moxa

moxa-iopac-6500-series-image-1-(1).jpg | Moxa

moxa-iopac-6500-series-image-2-(1).jpg | Moxa

moxa-iopac-6500-series-image-3-(1).jpg | Moxa

moxa-iopac-6500-series-image-4-(1).jpg | Moxa

特色與優點

支援多種 IT/OT 通訊協定，實現 SCADA、工廠資訊系統和雲端應用程式之間的無縫通訊
免工具硬體安裝和熱插拔設計，最大限度地提高操作效率
全模組化設計，實現最大部署彈性
Turbo Ring、Turbo Chain，以及透過 RSTP/STP 協議支援網路備援
IINxpress IDE 公用程式結合了 IEC 61131-3 程式設計、組態和通訊協定服務，以簡化工作流程並減少程式設計工作
內建 Secure Boot、密碼破解防禦、入侵偵測和 DoS 防禦等功能，以增強安全性

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

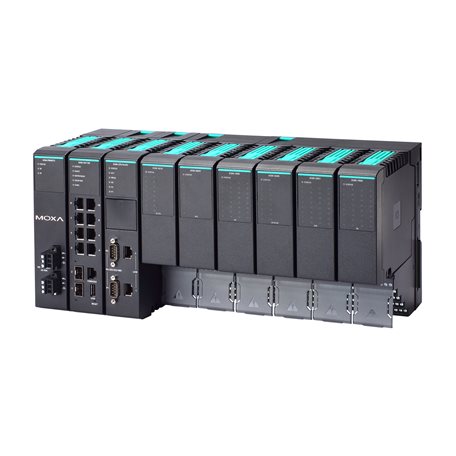

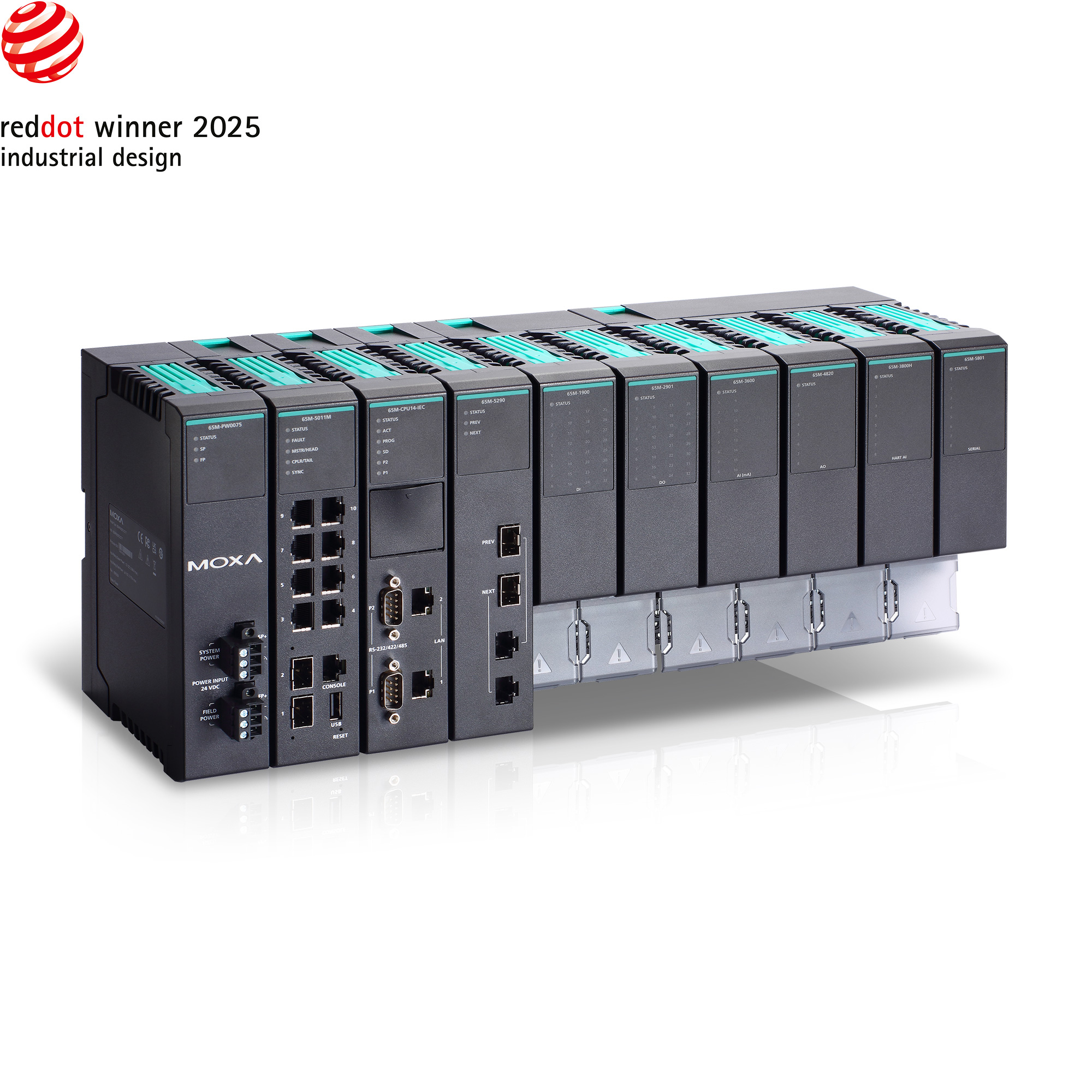

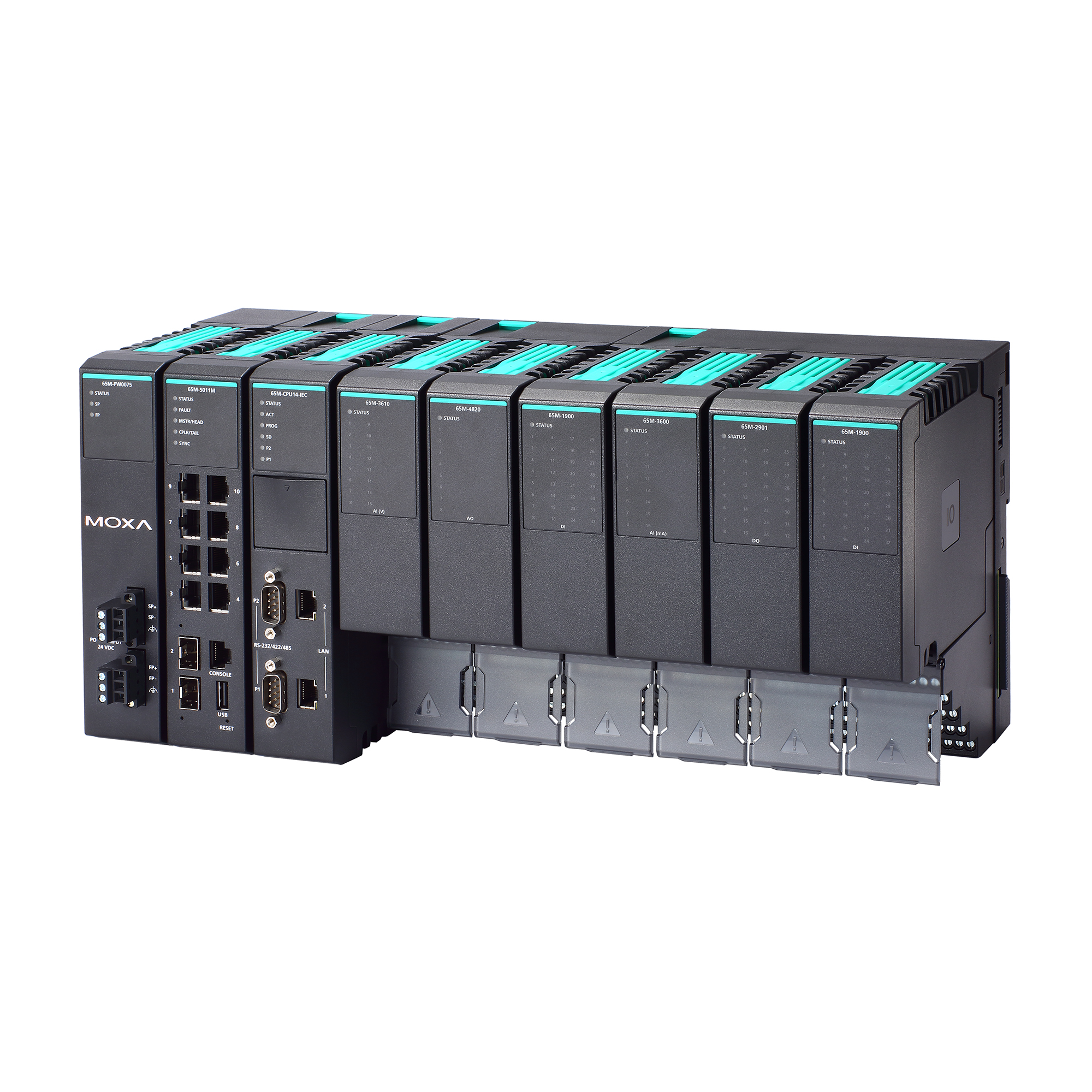

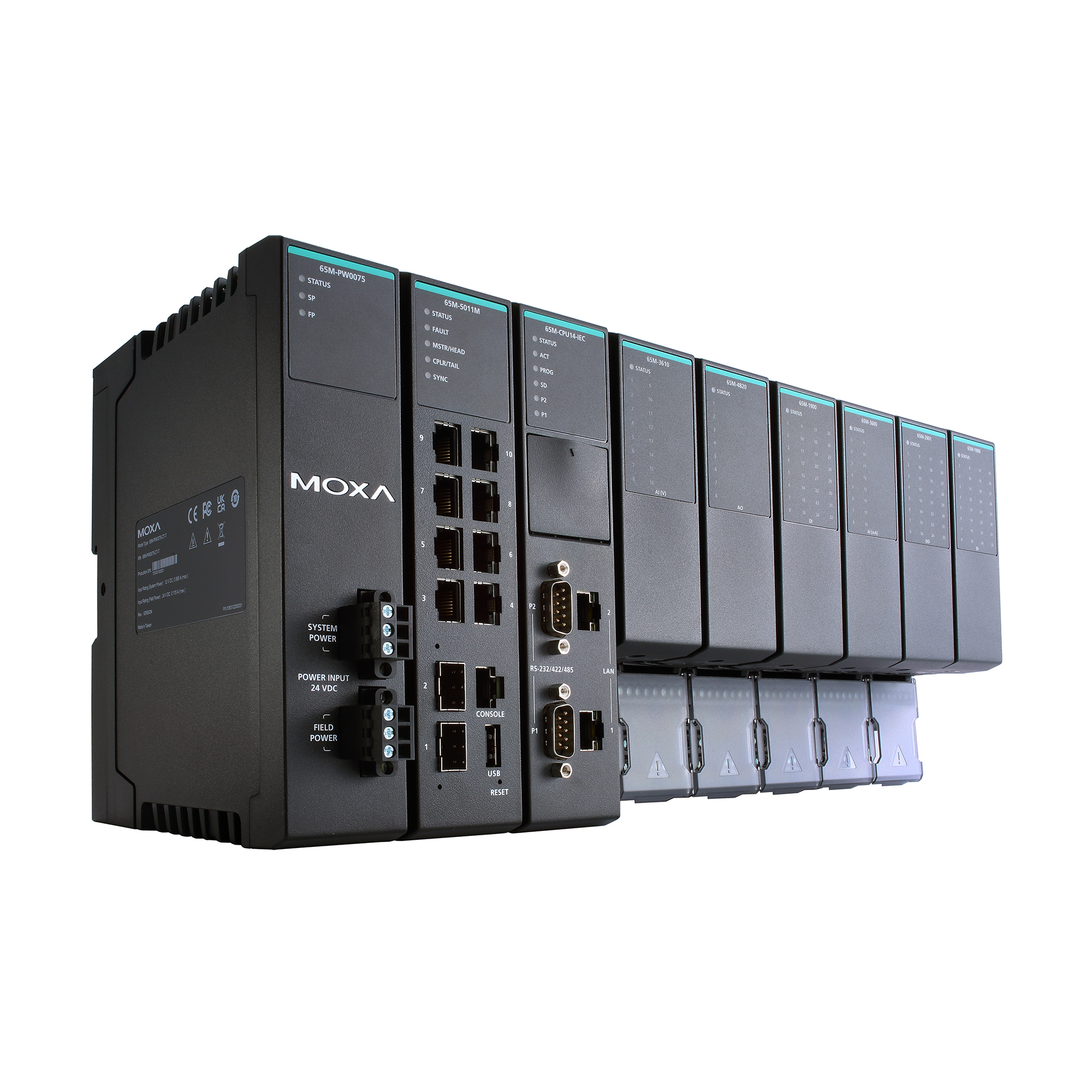

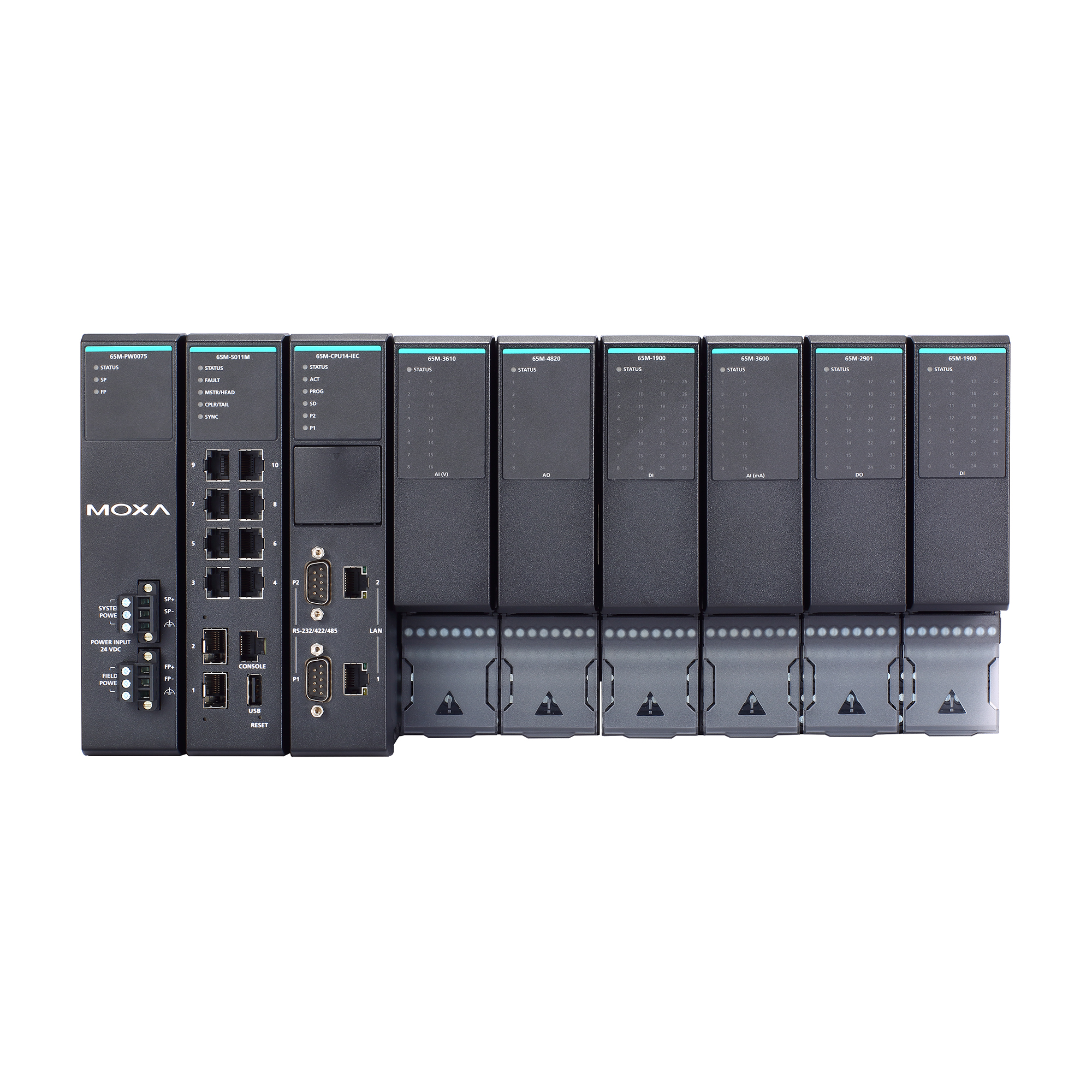

ioPAC 6500 系列（也稱為智慧型整合節點或 IIN）是一種進階型 Linux 架構 RTU。ioPAC 6500 整合了多個模組，例如背板模組、電源模組、通訊模組、擴充模組、CPU 模組、I/O 模組和端子台模組。IIN 巧妙的機械設計和多樣化的 I/O 組合，讓使用者可以根據其應用需求靈活地組裝不同模組的組合。有關模組的詳細資訊，請造訪各產品頁面。

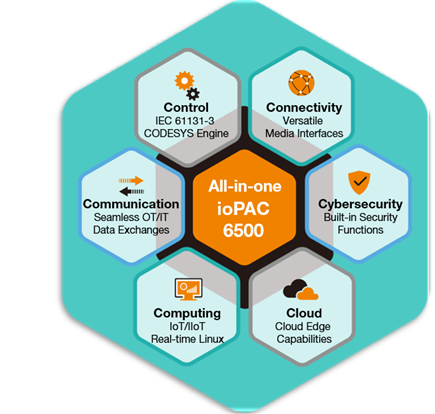

6C 能力

ioPAC 6500 系列為您的專案提供以下能力：

控制：精準控制您的設備
通訊：支援通訊協定以連接到其他裝置和系統
運算：用於運算和資料處理的應用程式
連線能力：多功能媒體介面組合
雲端：雲端連線能力和雲端邊緣運算
網路安全：用於保護裝置和資料的安全功能

應用程式架構

全模組化設計

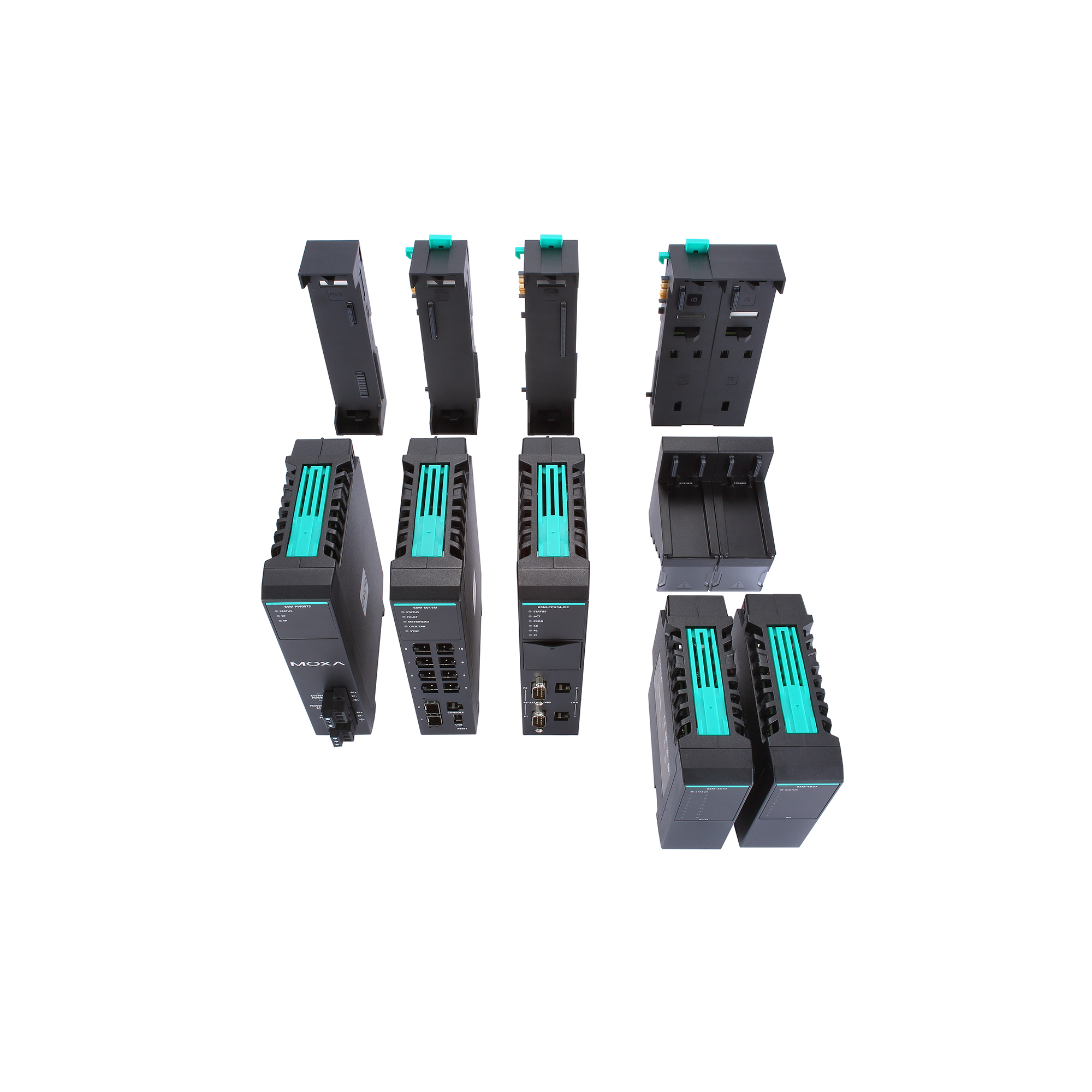

ioPAC 6500 系列採用獨特的樂高式機械設計，可在最小化安裝工作的同時實現靈活部署。該系列可分為以下元件：背板模組、電源模組、通訊模組、擴充模組、CPU 模組、I/O 模組和端子台模組。

ioPAC 6500 系列 (65M) CPU 模組：https://www.moxa.com/iopac-6500-cpu-modules
ioPAC 6500 系列 (65M) 背板模組： https://www.moxa.com/iopac-6500-backplane-modules
ioPAC 6500 系列 (65M) 電源模組：https://www.moxa.com/iopac-6500-power-modules
ioPAC 6500 系列 (65M) 通訊模組：https://www.moxa.com/iopac-6500-communication-modules
ioPAC 6500 系列 (65M) I/O 模組：https://www.moxa.com/iopac-6500-io-modules
ioPAC 6500 系列 (65M) 擴充模組：https://www.moxa.com/iopac-6500-expansion-modules

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Max. No. of Control Units

1
Max. No. of Expansion Units

4
Max. No. of Power Backplanes Per Unit

Control and expansion units:
1 (1/ 2 slots)
Max. No. of CPU Backplanes Per Unit

Control unit:
1 (1/2 slots)
Max. No. of Communication Backplanes Per Unit

Control unit:
1 (1/2 slots)
Max. No. of I/O Backplanes Per Unit

Control and expansion units:
2 (2/4 slots)
Max. No. of Expansion Backplanes Per Unit

Control and expansion units:
1 (1/2 slots)

Housing

Plastic
Installation

DIN-rail mounting
Rack mounting (with optional kit)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Note: Proper airflow is required in an environment with temperature > 65°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV
IEC 61000-4-6 CS: Power: 10 V; Signal: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Safety

UL 61010-1
UL 61010-2-201
Shock

IEC 60068-2-27
Half sine wave; acceleration: 15 g; time: 11 ms
Vibration

IEC 60068-2-6
DIN-rail mounted:
7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)
Rack mounted (with optional kit):
7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)
Package Vibration Test

ISTA 1A
Package Drop Test

ISTA 1A

Standards

Telcordia Standard SR-332
Time

See the datasheets for the modules for details.

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
ioPAC 6500 Series Firmware 292.3 MB	韌體	92658EE2975D3685F721E100017892E3D686CB199C3A7DDE5E7D7AB0E2596116F35BCA32B9A4357B9FD1FA0457EA47AAC44D35F4A5E3A2027B4AC45798B0E921 SHA-512	v1.1		2025年11月28日 2025年11月28日版本說明
ioPAC 6500 Series Utility - IINxpress 956.5 MB	工具程式	42BC292CCC75DA3AE26A0231BFA41D758E9783278AD3CACCF444C072162A9B063B04345F05C1149BABC0AA8ED2F732672FBF8D16CE2A24212639A1506C3F55A4 SHA-512	v1.1	Windows 10 Windows 11	2025年11月28日 2025年11月28日版本說明
ioPAC 6500 Series MIB file 95.6 KB	軟體套件	1D70CB9608F958A931894B3DECCAC4048F1D13F50F6F7EA23C692BE20E2EA14441125CF7FE81921C8C6830C2362F46B54050793DDEB7072799229E84E992F986 SHA-512	v1.0		2025年8月20日 2025年8月20日版本說明
ioPAC 6500 Series HART DTM 7.9 MB	軟體套件	C33540C19EFFDC3816B079820546DEF582ACF61DD0675B7236469F9E48638693CCD789C7336A494D38CED083A0D1799891AB165D7A669CCCACEA372061DCC0F9 SHA-512	v1.1		2025年7月24日 2025年7月24日版本說明

支援文件

名稱	類型	語言	版本	發布日期
ioPAC 6500 (65M) Expansion and Expansion Backplane Modules Quick Installation Guide 1.5 MB	QIG	英文	v1.1	2025年11月7日 2025年11月7日
ioPAC 6500 Series User Manual 28.1 MB	使用者手冊	英文	v1.1	2025年11月7日 2025年11月7日
ioPAC 6500 Series (65M) I/O Modules HART Module Configuration Manual (PACTware) 3.0 MB	使用者手冊	英文	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Switch and Communication Backplane Modules Quick Installation Guide 1.2 MB	QIG	英文	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Power and Power Backplane Modules Quick Installation Guide 902.2 KB	QIG	英文	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) IO, IO Backplane, and Terminal Block Modules Quick Installation Guide 1.9 MB	QIG	英文	v1.2	2025年11月7日 2025年11月7日
ioPAC 6500 系列產品資料表 4.7 MB	產品資料表	中文	v1.0	2025年11月6日 2025年11月6日
Declaration of Conformity (EU/UK) for ioPAC 6500 Series with 65M Modules 363.7 KB	聲明書	英文	v1.0	2025年8月18日 2025年8月18日
