ioPAC 8500 系列 (85M) 模組

堅固型模組,適用於 ioPAC 8500 系列

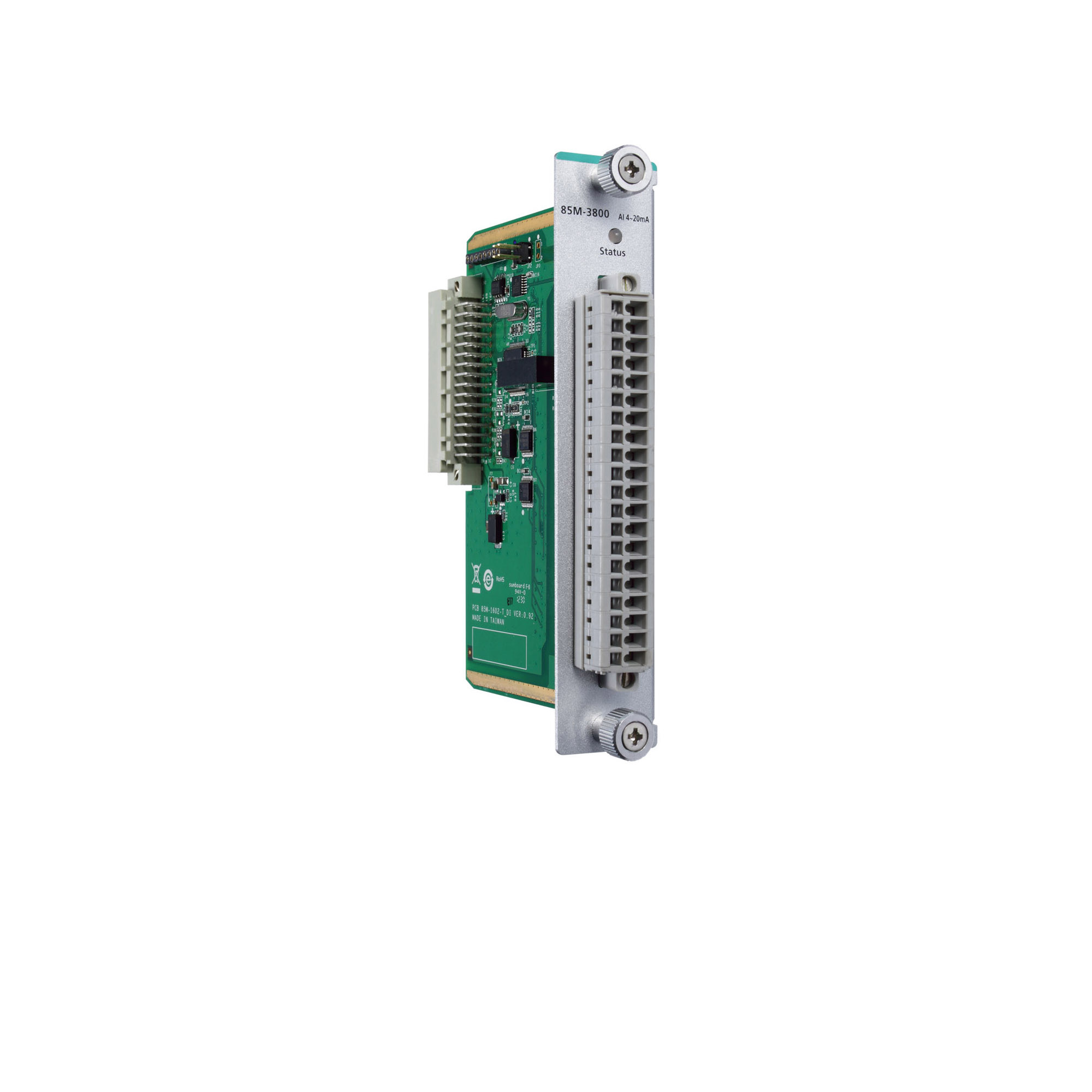

moxa-iopac-8500-series-85m-modules-image-1-(1).jpg | Moxa

特色與優點

  • 符合 EN 50121-3-2、EN 50121-4,以及 EN 50155 部分標準
  • 堅固輕巧設計,適用於惡劣環境
  • 擴充 ioPAC 8500 或 8600 系列之 I/O 與通訊能力
  • 寬操作溫度範圍:-40 至 75°C (-40 至 167°F)
  • 支援數位輸入及類比輸入的毫秒級時間戳記
  • 支援最高 40 kHz 類比輸入採樣率
  • 類比輸入資料記錄的預先錄製功能
  • 最多 4 個三合一 RS-232/422/485 序列埠

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 ioPAC 8500 系列 85M 模組可安裝在ioPAC 8500 系列和 ioPAC 8600 系列設備中。模組提供 DI/O、AI、快速 AI 和序列介面,讓使用者有多種選項可供選擇,並讓他們選擇最適合其目標應用的 I/O 組合。所有 85M 模組都是為軌道產業應用設計,並且符合 EN 50121-3-2、EN 50121-4 以及 EN50155 部分標準。此外,這些模組均支援 -40 至 75°C 的寬操作溫度範圍,在惡劣環境下也能可靠地運作。



  • Analog Input Channels

    85M-3800-T/3801-T/3810-T/3811-T: 8

  • Digital Input Channels

    85M-1602-T: 16

  • Digital Output Channels

    85M-2600-T: 16

  • Isolation

    3k VDC or 2k Vrms

  • RTD Channels

    85M-6600-T: 6

  • Thermocouple Channels

    85M-6810-T: 8

  • Serial Ports

    85M-5401-T: 4

  • Voltage

    24 VDC

  • Connector

    Spring-type Euroblock terminal

  • Counter Frequency

    5 kHz

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI, event counter, or frequency

  • Points per COM

    8 channels

  • Sensor Type

    Dry contact
    Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Voltage

    24 VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Mode

    DO or PWM

  • I/O Type

    Sink

  • Over-Current Protection

    0.65 A per channel @ 25°C

  • Over-Temperature Shutdown

    175°C (typical), 150°C (min.)

  • Pulse Output Frequency

    5 kHz

  • Over-Voltage Protection

    85M-2600-T: 45 VDC (typical)
    45 VDC (typical)

  • Accuracy

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 to 75°C

  • Built-in Resistor for Current Input

    85M-3800-T/3801-T: 125 ohms

  • Connector

    Spring-type Euroblock terminal

  • Historical Data Buffering

    85M-3801-T/3811-T: 60 KB per channel, 6-second data buffer at 5 kHz

  • I/O Type

    Differential

  • Input Impedance

    85M-3800-T/3801-T: 125 ohms (min.)
    85M-3810-T: 200 kilo-ohms (min.)
    85M-3811-T: 20 mega-ohms (min.)

  • Input Range

    85M-3800-T/3801-T: 4 to 20 mA (with burn-out detection)
    85M-3810-T/3811-T: 0 to 10 VDC

  • Resolution

    16 bits

  • Sampling Rate

    85M-3800-T/3810-T:
    All channels: 100 samples/sec
    Per channel: 12.5 samples/sec

    85M-3801-T/3811-T:
    All channels: 40k samples/sec
    Per channel: 5k samples/sec

  • Accuracy

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 to 75°C

  • Connector

    Spring-type Euroblock terminal

  • Input Connection

    2- or 3-wire

  • Input Impedance

    625 kilo-ohms (min.)

  • Sensor Type

    JPT100, JPT200, JPT500 (-200 to 640°C)
    JPT1000 (-200 to 350°C)
    NI100, NI50, NI500 (-60 to 250°C)
    NI1000 (-60 to 150°C)
    NI120 (-80 to 260°C)
    PT1000 (-200 to 350°C)
    PT50, PT100, PT200, PT500 (-200 to 850°C)
    Resistance of 310, 620, 1250, and 2200 ohms

  • Resolution

    0.1°C or 0.1 ohms

  • Sampling Rate

    All channels: 12 samples/sec
    Per channel: 2 samples/sec

  • Millivolt Accuracy

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 to 75°C

  • Connector

    Spring-type Euroblock terminal

  • Input Impedance

    1 mega-ohms (min.)

  • Millivolt Type

    ±19.532 mV
    ±39.062 mV
    ±78.126 mV
    Fault and over-voltage protection: -35 to +35 VDC (power off); -25 to +30 VDC (power on)

  • Resolution

    16 bits

  • Sampling Rate

    All channels: 12 samples/sec
    Per channel: 1.5 samples/sec

  • Sensor Type

    J, K, T, E, R, S, B, N

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Flow Control

    RTS/CTS
    XON/XOFF

  • Parity

    Even
    None
    Odd

  • Serial Standards

    RS-232/422/485

  • Stop Bits

    1, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Power Consumption

    85M-1602-T: 50.0 mA @ 24 VDC
    85M-2600-T: 35.4 mA @ 24 VDC
    85M-3800-T: 43.8 mA @ 24 VDC
    85M-3801-T: 43.8 mA @ 24 VDC
    85M-3810-T: 43.3 mA @ 24 VDC
    85M-3811-T: 521 mA @ 24 VDC
    85M-5401-T: 51.7 mA @ 24 VDC
    85M-6600-T: 27.7 mA @ 24 VDC
    85M-6810-T: 24.1 mA @ 24 VDC

  • Dimensions

    25 x 128.2 x 85.5 mm (0.98 x 5.05 x 3.37 in)

  • Weight

    Under 80 g

  • Wiring

    I/O cable, 14 to 28 AWG

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m
    Note: 如果您需要產品能在高海拔地區正常運作,請與 Moxa 聯繫。

  • EMC

    EN 55032/24
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 5100 MHz to 6000 MHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4
    EN 50155 (complies with a portion of EN 50155 specifications)

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    85M-1602-T: 1,132,561 hrs
    85M-2600-T: 792,571 hrs
    85M-3800-T: 1,512,906 hrs
    85M-3801-T: 1,426,112 hrs
    85M-3810-T: 1,530,690 hrs
    85M-3811-T: 1,426,112 hrs
    85M-5401-T: 596,611 hrs
    85M-6600-T: 571,446 hrs
    85M-6810-T: 2,324,891 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for ioPAC 8500 Series (85M) Modules (IEC Sample Code)
11.5 MB
軟體套件
SHA-512
v1.0.0
  • Windows
2019年1月18日 2019年1月18日 版本說明
Software Package for ioPAC 8500 Series (85M) Modules (C Sample Code)
257.9 KB
軟體套件
SHA-512
v1.1.0
  • Linux
2019年1月17日 2019年1月17日 版本說明
MX-AOPC UA Logger
44.2 MB
工具程式
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 版本說明
MX-AOPC UA Server
36.3 MB
工具程式
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 版本說明
RTUxpress Configuration Utility
17.3 MB
工具程式
SHA-512
v1.6
  • Windows 7
  • Windows XP
2017年6月13日 2017年6月13日 版本說明
Software Package for ioPAC 8500 Series (toolchain)
143.2 MB
軟體套件
SHA-512
v1.11
  • Linux
2017年3月14日 2017年3月14日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
ioPAC 8500 系列(85M) 模組產品資料表
2.0 MB
產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
Manual for ioPAC 8500 Series (85M) Modules
7.9 MB
使用者手冊 英文 v3.0 2017年11月17日 2017年11月17日
2D CAD for 85M-6600-T
126.0 KB
2D CAD 英文 2015年9月17日 2015年9月17日
2D CAD for 85M-6810-T
129.4 KB
2D CAD 英文 2015年9月17日 2015年9月17日
2D CAD for 85M-1602/2600/38xx TOP
404.1 KB
2D CAD 英文 2013年5月29日 2013年5月29日
2D CAD for 85M-5401 TOP
172.1 KB
2D CAD 英文 2013年5月29日 2013年5月29日

可供選擇的機型 (9)

顯示圖片
moxa-85m-1602-t-image.jpg | Moxa85M-1602-Tmoxa-85m-2600-t-image.jpg | Moxa85M-2600-Tmoxa-85m-3800-t-image.jpg | Moxa85M-3800-Tmoxa-85m-3801-t-image.jpg | Moxa85M-3801-T
Input/Output Interface16 x DI16 x DO8 x AI8 x AI
Analog Input Type4-20 mA4-20 mA
Analog Input Sampling RatePer channel: 12.5 samples/secPer channel: 5k samples/sec
Serial Standards
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-85m-3810-t-image.jpg | Moxa85M-3810-Tmoxa-85m-3811-t-image.jpg | Moxa85M-3811-Tmoxa-85m-6600-t-image.jpg | Moxa85M-6600-Tmoxa-85m-6810-t-image.jpg | Moxa85M-6810-T
Input/Output Interface8 x AI8 x AI6 x RTD8 x TC
Analog Input Type0-10 V0-10 V
Analog Input Sampling RatePer channel: 12.5 samples/secPer channel: 5k samples/sec
Serial Standards
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細

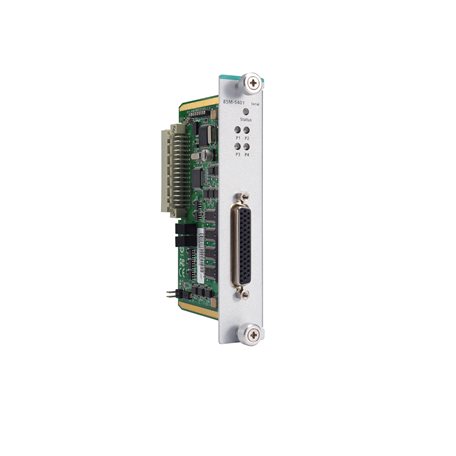

moxa-85m-5401-t-image.jpg | Moxa85M-5401-T
Input/Output Interface4 x Serial port
Analog Input Type
Analog Input Sampling Rate
Serial StandardsRS-232/422/485
加入詢價查看詢價明細
