ioPAC 8600 系列

堅固型模組化可程式控制器

moxa-iopac-8600-series-image-1-(1).jpg | Moxa

moxa-iopac-8600-series-image-2-(1).jpg | Moxa

moxa-iopac-8600-series-image-3-(1).jpg | Moxa

moxa-iopac-8600-series-image-4-(1).jpg | Moxa

特色與優點

模組化 CPU/電源/背板設計，支援 85M/86M 模組
標籤中心化設計，搭配可立即執行的服務
支援 C/C++ 及 IEC 61131-3 程式語言
小巧、輕量設計
支援雙電源輸入的備援電源模組
24 至 110V DI/O 模組與通用電源輸入範圍模組
符合 EN 50121-4 標準
符合所有 EN 50155 規範強制性測試項目此產品適用於符合 EN 50155 標準所定義的所有軌道車輛應用。若需更詳細的說明，請參照：www.moxa.com/doc/specs/EN_50155_Compliance.pdf

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

ioPAC 8600 系列模組化可程式控制器是 100％模組化，讓你自由選擇電源、背板、通訊以及應用所需的 I/O 模組。此外，ioPAC 8600 強化了硬體系統架構以及結合 ioPAC 8020 和 ioPAC 8500 的主要功能，背板上有乙太網路匯流排，以支援乙太網路交換器模組。

ioPAC 8600 支援 C/C ++ 和 IEC 61131-3 程式語言和可立即執行的服務，包括 Modbus TCP/RTU、SNMP、資料記錄和電子郵件告警以滿足不同客戶要求。使用主動標籤和 MX-AOPC UA 套件資料整合軟體，ioPAC 8600 系列提供適用於在惡劣的環境中擷取資料及控制應用的全方位解決方案。

全新高效能 CPU30 模組

Moxa 的 ioPAC 8600-CPU30 模組配備新的 1 GHz 高效能 Cortex™ A8 CPU，大幅度縮短數據處理時間，並允許使用者同時執行更多程式。透過 CPU30 模組的 4GB eMMC，ioPAC 8600 可以支援更多通訊協定，適用於更廣泛的情境。CPU30 可預留高達 1.7 GB 的內部儲存空間，使用者可以針對特定 ioPAC 應用自由開發更為複雜的程式。此外，使用者可以直接在 ioPAC 上開發程式。需要客製化。

標籤中心化設計與可立即執行的服務

Moxa 的 ioPAC 8600 可程式控制器採用標籤中心化設計，並提供可立即執行的服務。標籤中心化設計有助於簡化 ioPAC 8600 控制器與遠端 I/O 之間的連線，即便是不熟悉 PLC FBD 和 API 的用戶，也可以透過應用獲取/設定路徑來讀取/寫入標籤值，讓你輕鬆管理 I/O 狀態。隨時可執行的服務可讓程式設計人員快速設定服務（SNMP、Modbus RTU/TCP、電子郵件告警等），而不需撰寫任何程式碼，只要點擊幾次滑鼠，即可完成複雜的通訊應用程式開發。ioPAC 8600 標籤中心化設計和可立即執行的服務，大幅提升工程師的生產力。

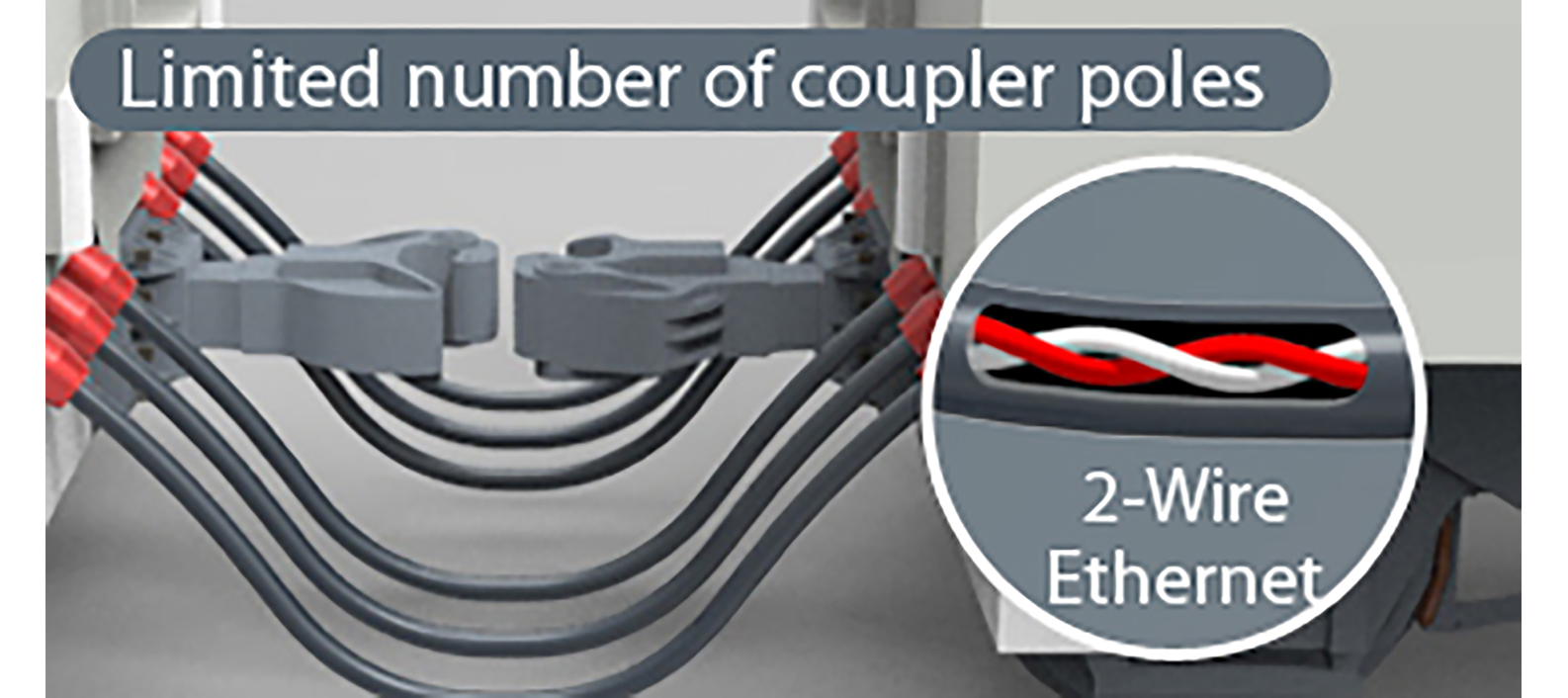

雙芯乙太網路技術

Moxa 的雙芯乙太網路技術可使用現有的 2 芯纜線將列車的IP網路升級至 10/100 Mbps 當使用雙芯技術時，網路效能取決於纜線品質。乙太網路骨幹，為系統整合商提供了一個極具吸引力的選擇。這項創新技術僅透過兩芯線即可提供 100 Mbps 乙太網路傳輸，大幅降低纜線使用量，進而減少列車的重量並提升能源效率。雙芯乙太網路交換器模組支援乙太網路旁路功能，確保即使有一個 ioPAC 設備沒有電，乙太網路骨幹也能繼續運作。另外，在一台 ioPAC 設備中安裝兩個雙芯乙太網路模組，可以讓網路以 200 Mbps 的速度進行傳輸，並提供備援架構。

小巧輕量型整合式解決方案

小巧的 ioPAC 8600 可程式控制器非常適合安裝在較狹小的空間，其輕量的設計可降低能源消耗，並且能夠承受鐵道應用的高磨損環境。然而，ioPAC 雖然體積小，但功能強大。ioPAC 8600 配備通用雙電源輸入，可支援所有鐵路電源電壓。ioPAC 8600 可程式控制器支援 85M 和 86M 模組，可應用在各種列車應用所需的 I/O 情境。ioPAC 8600 也支援多種通訊介面，包括乙太網路、序列、CAN 和 HART。 HART 僅適用於專案。系統整合經銷商可以使用 ioPAC 8600 控制或監控子系統，節省空間並提供強大的功能，既符合系統整合商的預算，也能克服安裝困難。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

CPU

32-bit Cortex-A8 1 GHz CPU
OS

Real-time Linux (PREEMPT_RT)
Clock

Real-time clock with capacitor backup

eMMC

ioPAC 8600-CPU30 Models:
4 GB (1.7 GB reserved for user) for HW Rev. 1.0.1
8 GB (5.2 GB reserved for user) for HW Rev. 1.1.0
SDRAM

512 MB DDR3(L)
SPI-NVRAM

128 KB
microSD Slot

Up to 32 GB (SD 2.0 compatible) 要在極端溫度下使用的設備，需使用工業級、寬溫的 micro SD 卡。

Language

C/C++
IEC 61131-3

10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

M12 version: 2, 1 MAC address (Ethernet bypass) or 2 MAC addresses, jumper selectable
10/100BaseT(X) Ports (RJ45 connector)

RJ45 version: 2, 1 MAC address (Ethernet bypass) or 2 MAC addresses, jumper selectable
Magnetic Isolation Protection

1.5 kV (built-in)

Configuration Options

Windows Utility (RTUxpress)
Industrial Protocols

Modbus TCP Client (Master)
Modbus TCP Server (Slave)
Moxa AOPC (Active Tag)
SNMPv1/v2c Trap
SNMPv1/v2c/v3
Management

BOOTP
IPv4
SMTP
UDP
TCP/IP
Security

SSH
Time Management

SNTP

Authentication

Local database
Encryption

AES-256
HMAC
RSA-1024
SHA-1
SHA-256
Security Protocols

SNMPv3
SSHv2

Console Port

RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)

Functions Supported

1, 2, 3, 4, 5, 6, 15, 16
Mode

Master, Slave

Functions Supported

1, 2, 3, 4, 5, 6, 15, 16
Mode

Master, Slave

Power Connector

Spring-type Euroblock terminal
No. of Power Inputs

2
Input Voltage

24 to 110 VDC
Power Consumption

223 mA @ 24 VDC
Galvanic Isolation

3k VDC

Slots

ioPAC 8600-BM005: 5
ioPAC 8600-BM009: 9
ioPAC 8600-BM012: 12
Housing

Metal
Dimensions

ioPAC 8600-BM005: 205.65 x 133.35 x 100 mm (8.1 x 5.25 x 3.94 in)
ioPAC 8600-BM009: 324.8 x 133.35 x 100 mm (12.79 x 5.25 x 3.94 in)
ioPAC 8600-BM012: 436.8 x 132.2 x 100 mm (17.19 x 5.2 x 3.94 in)
Weight

ioPAC 8600-BM005: 2,560 g (5.64 lb)
ioPAC 8600-BM009: 3,690 g (8.14 lb)
ioPAC 8600-BM012: 4,550 g (10.03 lb)
ioPAC 8600-CPU30-RJ45 Series: 148 g (0.33 lb)
ioPAC 8600-CPU30-M12 Series: 181g (0.40 lb)
ioPAC 8600 PW10-15W:213g (0.47lb)
ioPAC 8600 PW10-30W:370g (0.82lb)
Installation

Wall mounting (with optional kit)
Wiring

Power cable, 14 to 28 AWG

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m 如果您需要產品能在高海拔地區正常運作，請與 Moxa 聯繫。

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 5100 MHz to 6000 MHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Railway

EN 50121-4
EN 50155
Safety

UL 508
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Time

ioPAC 8600-CPU30 models (HW Rev 1.0.1): 1,358,656 hrs
ioPAC 8600-CPU30 models (HW Rev 1.1.0): 1,273,872 hrs
ioPAC 8600-PW10-15W-T: 1,752,960 hrs
ioPAC 8600-PW10-30W-T: 1,341,777 hrs
ioPAC 8600-BM005-T: 2,678,587 hrs
ioPAC 8600-BM009-T: 1,350,621 hrs
ioPAC 8600-BM012-T: 1,238,479 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Firmware for ioPAC 8600 Series (CPU30) 58.3 MB	韌體	E3203EB009AE36430E900FF4B45A0F5A64EEBABE25BCD4030350F4723B3EC5EF8DE4D827E9CDC9CA5247F1AC17164228F20E7BA1CF08A385EFB227CD1E8A2464 SHA-512	v2.1		2023年10月27日 2023年10月27日版本說明
Firmware for ioPAC 8600 Series (CPU30) 58.4 MB	韌體	35493BAD38055D65583A1C2E14A2AE90E1AB2A0CBFEA87A8CA3F4CC9BB9642074452F5496C467779EB396890AA9A717F7755F90D02D809C1950BD7A6C3D82A8A SHA-512	v2.0		2023年4月21日 2023年4月21日版本說明
MX-AOPC UA Server 112.6 MB	工具程式	5A6105F1FEF721CA0B57945F1C0317B0638B83F7F926F8B3234FB071700521A7956DD7B09037DD79E313AB8B2DF52F4035324CB70D53751CC707A2D717461EC6 SHA-512	v2.2	Windows 10 Windows 11 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2022年11月28日 2022年11月28日版本說明
MX-AOPC UA Logger 91.7 MB	工具程式	2E501F77946C2C9083C788E3F8AB7987ABD260FD28F3542E6F6909C6049545F530096B096B514AE31C36BDF425B723DB450ACA523099B098CC838FA313219E9B SHA-512	v2.2	Windows 10 Windows 11 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2022年11月28日 2022年11月28日版本說明
RTUxpress Configuration Utility 17.3 MB	工具程式	43CE035465AA7DAF2A5E0DB246AC9D32CDADB00111AC9F761FB74A5ACE2452B5AE2B18692C4ED76848C4807A40B0B95EEECF3868A05747D8FB593FEF5B31C3B9 SHA-512	v1.9	Windows 10 Windows 11 Windows 7 Windows 8 Windows Server 2022 Windows XP	2022年8月23日 2022年8月23日版本說明
Software Package for ioPAC 8600 Series (cpu30 toolchain 64bit) 335.4 MB	軟體套件	C0CCF1604A95016F48074901BCE9B9E8F7A0941975F6FAB896B7CF30F2B23E44EE26261E896C7D754D3166BD3D2A501CBD3958934ECFC0A7C281C0BA8CC42A8E SHA-512	v1.1		2020年6月5日 2020年6月5日版本說明
Firmware for ioPAC 8600 Series (CPU30) 58.3 MB	韌體	6C879FC13EFB0B4D4673157E9B4F4D237D6499B9720C7EC64AD9836149A48BE62C77DBEC89F637FF6095BFBD7F2F11C0BE9C7B43E3C1FD0C11A314026AC8E76D SHA-512	v1.2		2020年6月5日 2020年6月5日版本說明
MX-AOPC UA Server 37.6 MB	工具程式	31622C5AB7684BE0AFE116D8A79CA9247026E9E4434057F4FF08CF2E85AA94B29CA781097102D384EEC1BDB9198C38BF3FB85B065DFCFD229E81E0638A0BFDCF SHA-512	v2.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2019年5月16日 2019年5月16日版本說明
MX-AOPC UA Logger 31.8 MB	工具程式	AC1FD18169FC6381EBCD04A190FEDD2F80D1AE5A5766C5595A5FF2CF7B770D108087EBD526C37F8E7B68FFA4809162A37985EF9BA4B0F687804A71B9FAB1AD5D SHA-512	v2.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2019年5月16日 2019年5月16日版本說明
Software Package for ioPAC 8600 Series (IEC Sample Code) 11.5 MB	軟體套件	807D3C027F0254A5AFFCC0E3C558B7172548B8ED42AC3191FDB13495E7AFD6782ADE50B49901BA03736B71BED5323A41A9D94C0BC5386E2DF6B8E72637977C7F SHA-512	v1.0.0	Windows	2019年1月17日 2019年1月17日版本說明
Software Package for ioPAC 8600 Series (8600-C CPU30 Series Linux C/C++ sample code) 260.1 KB	軟體套件	65AB2718CE2ED162B7EAC5DAA9D8D81DB5B76083E22D03CD2B0324C118A09E2B2D76D2438498D78438DAC91AF7A0745BF89AD59F76B8B2AEF41F36737207BC3F SHA-512	v1.1.0	Linux	2017年6月28日 2017年6月28日版本說明

支援文件

名稱	類型	語言	版本	發布日期
FOSS Statement for ioPAC 8600, 86M, 85M Series 290.1 KB	聲明書	英文	v1.0	2024年9月30日 2024年9月30日
ioPAC 8600 系列產品資料表 5.4 MB	產品資料表	中文	v1.6	2023年5月15日 2023年5月15日
Manual for ioPAC 8600 Series (hardware) 17.6 MB	使用者手冊	英文	v1.6	2022年7月25日 2022年7月25日
QIG for ioPAC 8600 Series 2.3 MB	QIG	英文	v1.2	2021年9月1日 2021年9月1日
Manual for ioPAC 8600 Series (CPU30 C version software) 1.1 MB	使用者手冊	英文	v1.2	2021年2月25日 2021年2月25日
2D CAD for ioPAC 8600-BM012 214.8 KB	2D CAD	英文		2018年3月5日 2018年3月5日
2D CAD for ioPAC 8600-CPU30-M12-C 72.7 KB	2D CAD	英文		2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-M12-IEC 72.7 KB	2D CAD	英文		2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-RJ45-C 70.1 KB	2D CAD	英文		2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-RJ45-IEC 70.1 KB	2D CAD	英文		2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-PW10-30W 70.6 KB	2D CAD	英文		2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-BM009-T 168.4 KB	2D CAD	英文		2016年11月24日 2016年11月24日
2D CAD for ioPAC-8600-BM005-t 118.6 KB	2D CAD	英文		2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-PW10-15W-T 115.7 KB	2D CAD	英文		2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-CPU10-RJ45 114.6 KB	2D CAD	英文		2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-CPU10-M12 127.4 KB	2D CAD	英文		2015年6月25日 2015年6月25日
Manual for ioPAC 8600 Series (programming guide) 4.2 MB	使用者手冊	英文	v1.0	2014年4月3日 2014年4月3日

適用於智慧型鐵道系統的整合式 IP 解決方案

可供選擇的機型 (8)

顯示圖片

	比較 ioPAC 8600-BM012-T	比較 ioPAC 8600-PW10-30W-T	比較 ioPAC 8600-CPU30-M12-C-T	比較 ioPAC 8600-CPU30-RJ45-IEC-T
CPU	–	–	32-bit Cortex-A8 1 GHz	32-bit Cortex-A8 1 GHz
OS	–	–	Real-time Linux (PREEMPT_RT)	Real-time Linux (PREEMPT_RT)
LAN	–	–	2 x M12	2 x RJ45
Control Logic Languages	–	–	C/C++	IEC 61131-3
Dual-Power Input	–	24-110 VDC, 30 W	–	–
Slots	12	–	–	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 ioPAC 8600-CPU30-M12-IEC-T	比較 ioPAC 8600-BM005-T	比較 ioPAC 8600-BM009-T	比較 ioPAC 8600-CPU30-RJ45-C-T
CPU	32-bit Cortex-A8 1 GHz	–	–	32-bit Cortex-A8 1 GHz
OS	Real-time Linux (PREEMPT_RT)	–	–	Real-time Linux (PREEMPT_RT)
LAN	2 x M12	–	–	2 x RJ45
Control Logic Languages	IEC 61131-3	–	–	C/C++
Dual-Power Input	–	–	–	–
Slots	–	5	9	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
