ioMirror E3200 系列

具備 8 組數位輸入與 8 組數位輸出的乙太網路點對點 (Peer-to-Peer) IO

moxa-iomirror-e3200-series-image-1-(1).jpg | Moxa
moxa-iomirror-e3200-series-image-2-(1).jpg | Moxa
moxa-iomirror-e3200-series-image-3-(1).jpg | Moxa

特色與優點

  • 透過 IP 進行直接的輸入對輸出訊號通訊
  • 20 毫秒內的高速點對點 I/O
  • 內建實體警報接點，可即時提示網路斷線狀態
  • 提供直覺的網頁主控台，實現快速簡易的配置
  • 本地警報通道
  • 遠端警報訊息
  • 支援 Modbus TCP 進行遠端監控

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

ioMirror E3200 系列專為取代長距離實體配線的解決方案所設計，可透過 IP 網路將遠端數位輸入訊號連接至輸出訊號，並提供 8 組數位輸入通道、8 組數位輸出通道以及一個 10/100M 乙太網路介面。最多可透過乙太網路與另一台 ioMirror E3200 系列裝置交換 8 對數位輸入與輸出訊號，或將其傳送至本機 PLC 或 DCS 控制器。在區域網路內，ioMirror 可達到低訊號延遲（通常低於 20 毫秒）。藉由 ioMirror，遠端感測器可透過銅線、光纖或無線乙太網路基礎架構連接至本機控制器或顯示面板，且訊號傳輸距離幾乎不受限制，且沒有雜訊問題。



將感測器訊號複製至 16 個不同位置

ioMirror E3200 系列可將一個輸入訊號複製至兩個不同 IP 位址的數位輸出通道。可同時在 16 個不同的顯示面板上監控八個儲槽液位訊號。



  • Digital Input Channels

    8

  • Digital Output Channels

    8

  • Alarm Contact Channels

    1

  • Isolation

    3k VDC or 2k Vrms

  • Buttons

    Reset button

  • Connector

    Screw-fastened Euroblock terminal

  • Digital Filtering Time Interval

    Software configurable

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Over-Voltage Protection

    36 VDC

  • Points per COM

    8 channels

  • Sensor Type

    Dry contact
    Wet Contact (NPN)

  • Wet Contact (DI to GND)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Mode

    DO

  • I/O Type

    Sink

  • Over-Current Protection

    0.6 A per channel @ 25°C

  • Over-Temperature Shutdown

    160°C (min.)

  • Over-Voltage Protection

    35 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP)
    Windows Utility (ioMirrorAdmin)

  • Industrial Protocols

    Modbus TCP Server (Slave)

  • Management

    BOOTP
    DHCP Client
    HTTP
    TCP/IP
    UDP

  • Time Management

    SNTP

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16

  • LED Indicators

    PWR, Ready

  • Power Connector

    Screw-fastened Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    136 mA @ 24 VDC

  • I/O Type

    Sink

  • Current Rating

    Max. 200 mA per channel

  • Connector

    Screw-fastened Euroblock terminal

  • Housing

    Plastic

  • Dimensions

    115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 in)

  • Weight

    205 g (0.45 lb)

  • Wiring

    I/O cable, 16 to 26 AWG
    Power cable, 16 to 26 AWG

  • Installation

    Wall mounting
    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m
    Note: Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • Freefall

    IEC 60068-2-32

  • EMI

    EN 61000-6-4, FCC Part 15B Class A

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Time

    231,020 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Firmware for ioMirror E3200 Series (E3210)
905.8 KB 		韌體
SHA-512
v1.4
2020年9月18日 2020年9月18日 版本說明
Firmware for ioMirror E3200 Series
838.6 KB 		韌體
SHA-512
v1.0
2018年2月11日 2018年2月11日 版本說明
MX-AOPC UA Logger
44.2 MB 		工具程式
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 版本說明
MX-AOPC UA Server
36.3 MB 		工具程式
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 版本說明
Software Package for ioMirror E3200 Series
8.4 MB 		軟體套件
SHA-512
v1.0
2017年1月10日 2017年1月10日 版本說明
ioMirrorAdmin Configuration Utility
4.1 MB 		工具程式
SHA-512
v1.3
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows XP
 2016年6月2日 2016年6月2日 版本說明
ioEventLog Utility
3.4 MB 		工具程式
SHA-512
v1.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows XP
 2008年12月15日 2008年12月15日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
ioMirror E3200 系列產品資料表
3.2 MB 		產品資料表 中文 v2.0 2026年2月2日 2026年2月2日
FOSS Statement for ioMirror E3200 Series
143.5 KB 		聲明書 英文 v1.0 2024年12月20日 2024年12月20日
Declaration of Conformity (EU/UK) for ioMirror E3210 Series
300.7 KB 		聲明書 英文 v1.0 2024年1月8日 2024年1月8日
QIG for ioMirror E3200 Series
227.1 KB 		QIG 英文 v1.1 2021年5月5日 2021年5月5日
Manual for ioMirror E3200 Series
4.4 MB 		使用者手冊 英文 v1.0 2017年6月26日 2017年6月26日
2D CAD for ioLogik E3210
715.8 KB 		2D CAD 英文 2007年5月9日 2007年5月9日

可供選擇的機型 (1)

顯示圖片
比較

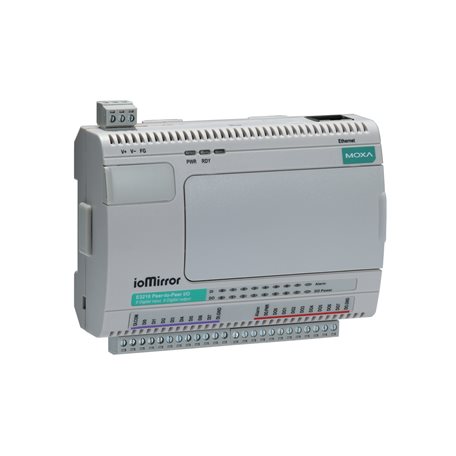

moxa-iomirror-e3210-image.jpg | MoxaioMirror E3210
