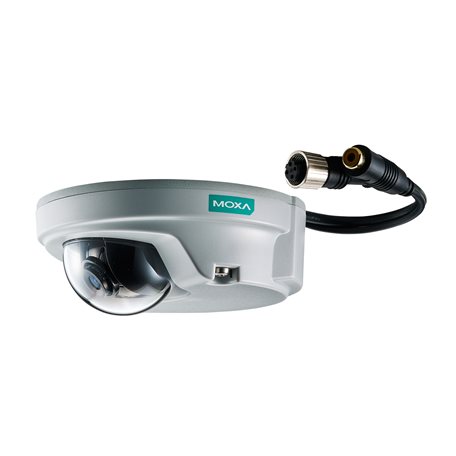

VPort P06-1MP-M12 系列

EN 50155，HD 視訊影像，輕巧型 IP 攝影機

moxa-vport-p06-1mp-m12-series-image-1-(1).jpg | Moxa

moxa-vport-p06-1mp-m12-series-image-2-(1).jpg | Moxa

特色與優點

1/2.7 吋逐行掃描攝影機，30 fps 時可達到 1280 x 800 之解析度
以 DNR 和 WDR 提供高畫質影像
可支援高達 3 組H.264 或 MJPEG 獨立影像串流
DynaStream™ 可優化網路效能
CBR Pro™ 在有限頻寬傳輸更高畫質的影像
支援 DHCP options 66 和 67 自動配置
內建 1 組音源輸入或是麥克風
符合 ONVIF 中標準化和互操作性

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

輕巧的 VPort P06-1MP-M12 攝影機提供 HD（720P，1280 x 720）視訊影像，擁有 3 組 H.264/MJPEG 視訊串流，它多樣的功能及堅固性，使其適合安裝於各種不同的環境中，以達到行動 IP 視訊監控應用的需求。此外，此系列攝影機符合EN 50155 的強制要求，此產品適用於符合 EN 50155 標準所定義的所有軌道車輛應用。如需更詳細的說明，請參閱： www.moxa.com/doc/specs/EN_50155_Compliance.pdf 涵蓋操作溫度、電源輸入電壓、突波、ESD 和振動，以及防潮絕緣塗層與電源隔離，使其適用於多種工業應用。此系列攝影機符合防爆等級 (EN 62262 Ik10)、提供 -25 到 55°C 或是 -40 到 70°C（T 型號）的操作溫度範圍、堅固耐用的 M12 乙太網路連接埠、1 個音源輸入、PoE 電源輸入、IP66 防雨防塵等級、除濕膜以及可選鏡頭。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

1

Protocols

TCP/IP, IPv4, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS

Password

User-level password protection
Filter

IP address
Encryption

HTTPS

No. of Power Inputs

1
Source of Input Power

PoE (IEEE 802.3af)
Input Current

0.12 A @ 48 VDC

Sensor

1/2.7-in HD progressive scan CMOS
Lens

VPort P06-1MP-M12-CAM28 Series: f=2.8 mm, F2.0, Diagonal 126°, Horizontal 113°, Vertical 58°
VPort P06-1MP-M12-CAM36 Series: f=3.6 mm, F1.6, Diagonal 99°, Horizontal 94°, Vertical 47°
VPort P06-1MP-M12-CAM42 Series: f=4.2 mm, F1.8, Diagonal 87°, Horizontal 80°, Vertical 43°
VPort P06-1MP-M12-CAM60 Series: f=6.0 mm, F1.6, Diagonal 60°, Horizontal 55°, Vertical 29°
VPort P06-1MP-M12-CAM80 Series: f=8.0 mm, F1.6, Diagonal 45°, Horizontal 40°, Vertical 22°
Camera Angle

Pan: ±30°, Tilt: 0° to 90° (controlled manually)
Minimum Illumination

Color: 0.2 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)
Synchronization

Internal
White Balance

ATW/AWB
Electronic Shutter

Auto, Fixed (1/30 to 1/25000 sec)
S/N Ratio

Maximum 50 dB (AGC off; DNR on)
DNR (digital noise reduction)

Built-in 2D/3D DNR
WDR (wide dynamic range)

110 dB
Flickerless Control

Automatic, 50 Hz, 60 Hz modes
Image Rotation

Flip, Mirror, and 180° rotation
Image Setting

Manual tuning with saturation, sharpness, and contrast
AGC (auto gain control)

2X, 4X, 8X, 16X, 32X, 64X
BLC (back light compensation)

High/Medium/Low

Video Compression

H.264 (ISO/IEC 14496-10) or MJPEG
Video Output

via Ethernet
Video Streams

3 independent H.264 or MJPEG video streams

Video Resolution and FPS (frames per second)

	NTSC		PAL
	Size	Max. FPS	Size	Max. FPS
QCIF	176 x 112	30	176 x 144	25
QVGA	320 x 240	30	320 x 240	25
CIF	352 x 240	30	352 x 288	25
VGA	640 x 480	30	640 x 480	25
4CIF	704 x 480	30	704 x 576	25
Full D1	720 x 480	30	720 x 576	25
SVGA	800 x 600	30	800 x 600	25
HD	1280 x 720	30	1280 x 720	25
WXGA	1280 x 800	30	1280 x 800	25
Note: Multiple streams may not support up to 30 FPS.

Video Viewing

DynaStream™ support for changing the video frame rate automatically
CBR Pro™ for good image quality in limited bandwidth transmissions
3 privacy mask areas provided
Adjustable image size and quality
Timestamp and text overlay
OSD (On Screen Display) position adjustable
Maximum of 5 simultaneous unicast connections, 50 multicast clients

Audio Inputs

VPort P06-1MP-M12-MIC Series: 1 x built-in microphone
VPort P06-1MP-M12 Series: 1 x Line-in, with RCA connector
Audio Format

Mono, PCM (G.711)

Video Standards

ONVIF Profile S

Intelligent Video

Camera tampering detection
Video Motion Detection

3 independently configurable areas
Scheduling

Daily repeat timing schedule
Imaging

JPEG snapshots for pre/trigger/post alarm images
Custom Alarms

HTTP event servers for setting customized alarm actions
FTP Messaging

Automatic transfer of stored images via FTP as event-triggered actions

Memory Size

1 GB
Operating System

Windows 7 or above
Browser

Internet Explorer 9.x or above
Multimedia

DirectX 9.0C or above

Housing

Plastic top cover, metal bottom plate
IP66 rain and dust protection
IK10 vandal resistant protection
Transparent PC cover
Dimensions

110 x 47 mm (4.33 x 1.85 in)
Weight

310 g (0.68 lb)
Installation

Panel mounting
Protection

-CT models: PCB conformal coating

Operating Temperature

Standard Models: -25 to 55°C (-13 to 131°F)
Wide Temp. Models: -40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Ingress Protection

IEC 60529, IP66
Vandal Resistance

EN 62262, IK10
Altitude

2000 m

EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Railway Fire Protection

EN 45545-2
Safety

UL 60950-1
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155
Railway

EN 50155 (complies with a portion of EN 50155 specifications)

Time

1,944,687 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Windows version) 374.0 MB	軟體套件	1F23794C6FDEC08AE9DBB890EBBF7B85E96C83293FF6C63FBF504180CA3B93AF1B9CE4F674E80ADEA25EEB08F86187D056DD5F00E864172684B8B959AE83B6DD SHA-512	v1.3.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年1月31日 2024年1月31日版本說明
Software Package for MXview One Series (Linux version) 333.4 MB	軟體套件	08A8C932DEF44EBB0DFF78271E6B6E506E5181B4C08A9E17F6477A74866D8B4DEEC743503A84C1889B3BAA4506A31837FA2AD855D0295836328F7FFF2D2A3A8D SHA-512	v1.3.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年1月31日 2024年1月31日版本說明
Software Package for VPort P06-1MP-M12 Series (MIB file) 38.4 KB	軟體套件	D8E816BC4B2D6B83FE34D3E8C7EC1F31BBA4590BA7BE0EAA2927099CF400323A17B0CC4C9B993177809A25A24A37EE02C750010B2840566B4404E8FE8EDAA116 SHA-512	v3.0		2022年8月31日 2022年8月31日版本說明
Firmware for VPort P06-1MP-M12 Series 20.1 MB	韌體	8B8E39273908659D26B2E3EA39C003E2F81E9176EDD8CEEF26A605990D366D23B52AF141A811C59DECBFDF952D349CEE3E49D953577D0C043B463EA31E5A6D8C SHA-512	v3.0		2022年8月31日 2022年8月31日版本說明
SoftNVR-IA IP Surveillance Software Trial Version 48.1 MB	軟體套件	77387799E52AC98E830D63F462754D1E9F710B41A719C7364DD0BEB3ECBD0F02970CA03851D9331DC9BC88D7CA68515BD3CD6A4A0B1F5AFAA678B06B64F7D508 SHA-512	v3.5	Windows 7 Windows XP	2017年11月8日 2017年11月8日版本說明
Moxa VPort and EtherDevice Configurator Utility 1.6 MB	工具程式	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows	2012年4月9日 2012年4月9日版本說明

支援文件

名稱	類型	語言	版本	發布日期
2D CAD for VPort P06-1MP-M12 Series (VPort P06-1MP-M12 Series) 861.1 KB	2D CAD	英文		2022年9月14日 2022年9月14日
2D CAD for VPort P06-1MP-M12 Series (VPort P06-1MP MIC Series) 2.7 MB	2D CAD	英文		2022年9月14日 2022年9月14日
Manual for VPort P06-1MP-M12 Series 5.6 MB	使用者手冊	英文	v4.0	2022年9月1日 2022年9月1日
QIG for VPort P06-1MP-M12 Series 3.6 MB	QIG	英文	v6.0	2022年9月1日 2022年9月1日
VPort P06-1MP-M12 系列產品資料表 2.5 MB	產品資料表	中文	v1.1	2021年5月27日 2021年5月27日
Manual for VPort P06-1MP-M12 Series (Non-ONVIF version) 4.6 MB	使用者手冊	英文	v3.0	2017年3月21日 2017年3月21日
2D CAD for VPort P06-1MP 556.0 KB	2D CAD	英文		2012年4月10日 2012年4月10日
Moxa SoftNVR-IA IP Surveillance Software User's Manual 3.6 MB	使用者手冊	英文	v1.0	2010年4月22日 2010年4月22日

可供選擇的機型 (40)

顯示圖片

	比較 VPort P06-1MP-M12-CAM42	比較 VPort P06-1MP-M12-CAM60-T	比較 VPort P06-1MP-M12-CAM36-CT	比較 VPort P06-1MP-M12-CAM60
Lens	4.2 mm	6.0 mm	3.6 mm	6.0 mm
Audio Interface	Line-in	Line-in	Line-in	Line-in
Operating Temp.	-25 to 55°C	-40 to 70°C	-25 to 55°C	-25 to 55°C
Conformal Coating	–	–	✓	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-MIC-CAM60	比較 VPort P06-1MP-M12-CAM60-CT-T	比較 VPort P06-1MP-M12-MIC-CAM36-T	比較 VPort P06-1MP-M12-CAM42-CT
Lens	6.0 mm	6.0 mm	3.6 mm	4.2 mm
Audio Interface	Microphone	Line-in	Microphone	Line-in
Operating Temp.	-25 to 55°C	-40 to 70°C	-40 to 70°C	-25 to 55°C
Conformal Coating	–	✓	–	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-CAM36	比較 VPort P06-1MP-M12-CAM42-T	比較 VPort P06-1MP-M12-MIC-CAM36	比較 VPort P06-1MP-M12-CAM36-CT-T
Lens	3.6 mm	4.2 mm	3.6 mm	3.6 mm
Audio Interface	Line-in	Line-in	Microphone	Line-in
Operating Temp.	-25 to 55°C	-40 to 70°C	-25 to 55°C	-40 to 70°C
Conformal Coating	–	–	–	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-CAM36-T	比較 VPort P06-1MP-M12-CAM60-CT	比較 VPort P06-1MP-M12-MIC-CAM42-T	比較 VPort P06-1MP-M12-CAM42-CT-T
Lens	3.6 mm	6.0 mm	4.2 mm	4.2 mm
Audio Interface	Line-in	Line-in	Microphone	Line-in
Operating Temp.	-40 to 70°C	-25 to 55°C	-40 to 70°C	-40 to 70°C
Conformal Coating	–	✓	–	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-CAM80-T	比較 VPort P06-1MP-M12-CAM28-T	比較 VPort P06-1MP-M12-MIC-CAM28-T	比較 VPort P06-1MP-M12-MIC-CAM42
Lens	8.0 mm	2.8 mm	2.8 mm	4.2 mm
Audio Interface	Line-in	Line-in	Microphone	Microphone
Operating Temp.	-40 to 70°C	-40 to 70°C	-40 to 70°C	-25 to 55°C
Conformal Coating	–	–	–	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-MIC-CAM60-CT	比較 VPort P06-1MP-M12-MIC-CAM80-T	比較 VPort P06-1MP-M12-CAM80	比較 VPort P06-1MP-M12-CAM28-CT
Lens	6.0 mm	8.0 mm	8.0 mm	2.8 mm
Audio Interface	Microphone	Microphone	Line-in	Line-in
Operating Temp.	-25 to 55°C	-40 to 70°C	-25 to 55°C	-25 to 55°C
Conformal Coating	✓	–	–	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-MIC-CAM28-CT	比較 VPort P06-1MP-M12-MIC-CAM36-CT	比較 VPort P06-1MP-M12-MIC-CAM42-CT-T	比較 VPort P06-1MP-M12-MIC-CAM80
Lens	2.8 mm	3.6 mm	4.2 mm	8.0 mm
Audio Interface	Microphone	Microphone	Microphone	Microphone
Operating Temp.	-25 to 55°C	-25 to 55°C	-40 to 70°C	-25 to 55°C
Conformal Coating	✓	✓	✓	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-CAM80-CT	比較 VPort P06-1MP-M12-CAM28-CT-T	比較 VPort P06-1MP-M12-MIC-CAM28-CT-T	比較 VPort P06-1MP-M12-MIC-CAM36-CT-T
Lens	8.0 mm	2.8 mm	2.8 mm	3.6 mm
Audio Interface	Line-in	Line-in	Microphone	Microphone
Operating Temp.	-25 to 55°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
Conformal Coating	✓	✓	✓	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-MIC-CAM60-T	比較 VPort P06-1MP-M12-MIC-CAM80-CT	比較 VPort P06-1MP-M12-CAM80-CT-T	比較 VPort P06-1MP-M12-CAM28
Lens	6.0 mm	8.0 mm	8.0 mm	2.8 mm
Audio Interface	Microphone	Microphone	Line-in	Line-in
Operating Temp.	-40 to 70°C	-25 to 55°C	-40 to 70°C	-25 to 55°C
Conformal Coating	–	✓	✓	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 VPort P06-1MP-M12-MIC-CAM28	比較 VPort P06-1MP-M12-MIC-CAM42-CT	比較 VPort P06-1MP-M12-MIC-CAM60-CT-T	比較 VPort P06-1MP-M12-MIC-CAM80-CT-T
Lens	2.8 mm	4.2 mm	6.0 mm	8.0 mm
Audio Interface	Microphone	Microphone	Microphone	Microphone
Operating Temp.	-25 to 55°C	-25 to 55°C	-40 to 70°C	-40 to 70°C
Conformal Coating	–	✓	✓	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
