MGate 5105-MB-EIP 系列

支援 1 埠 MQTT 的 Modbus RTU/ASCII/TCP 轉 EtherNet/IP 閘道器

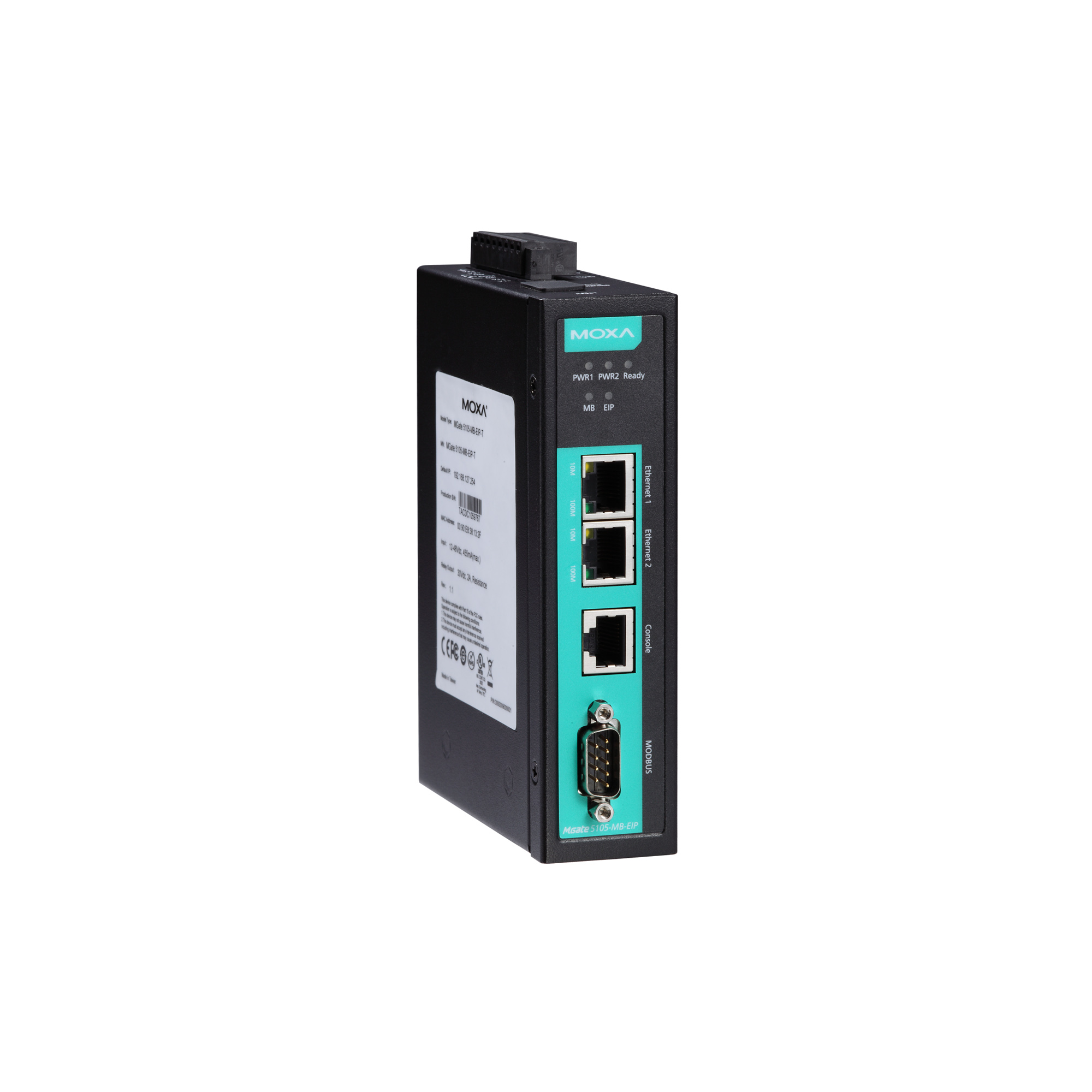

moxa-mgate-5105-mb-eip-series-image-1-(1).jpg | Moxa

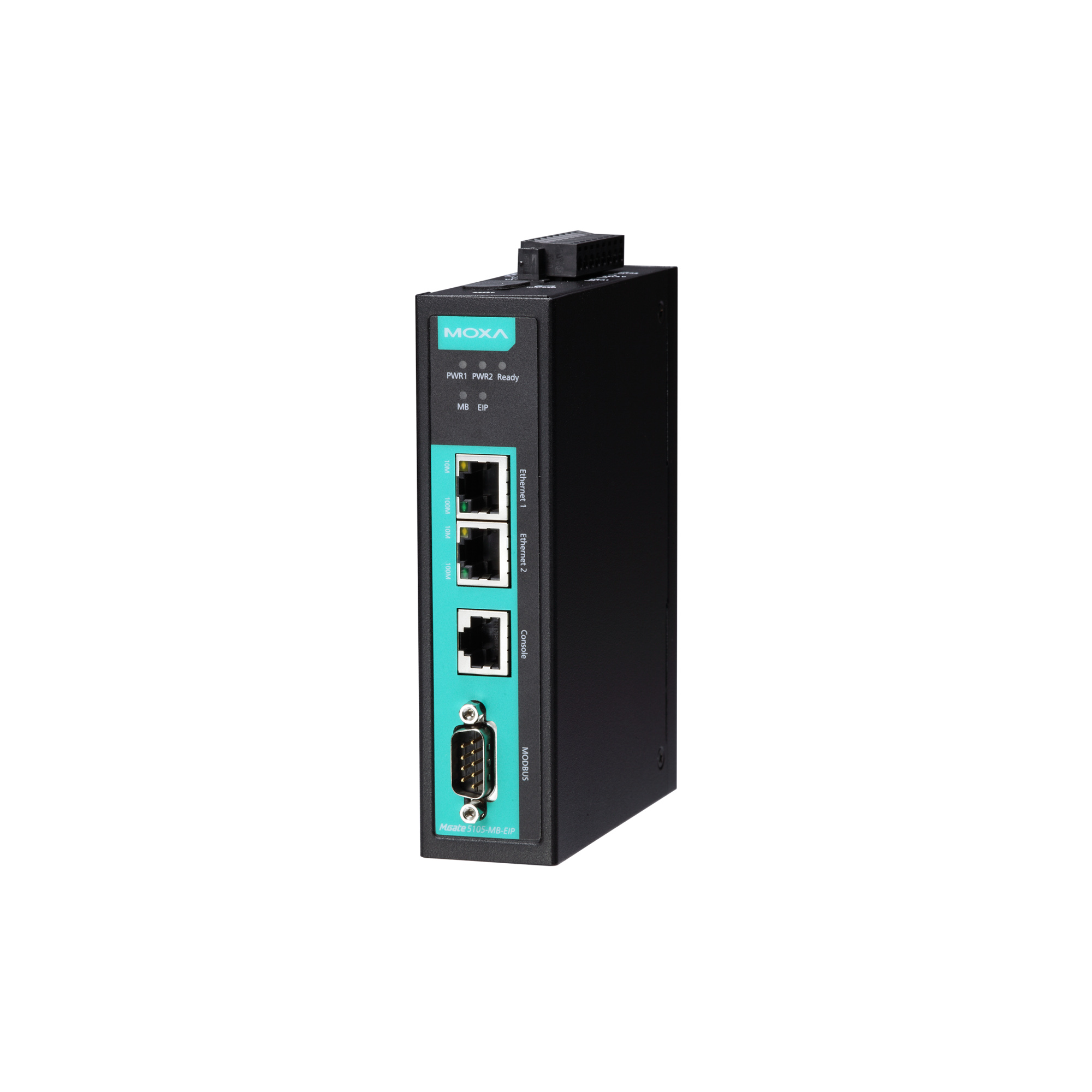

moxa-mgate-5105-mb-eip-series-image-2-(1).jpg | Moxa

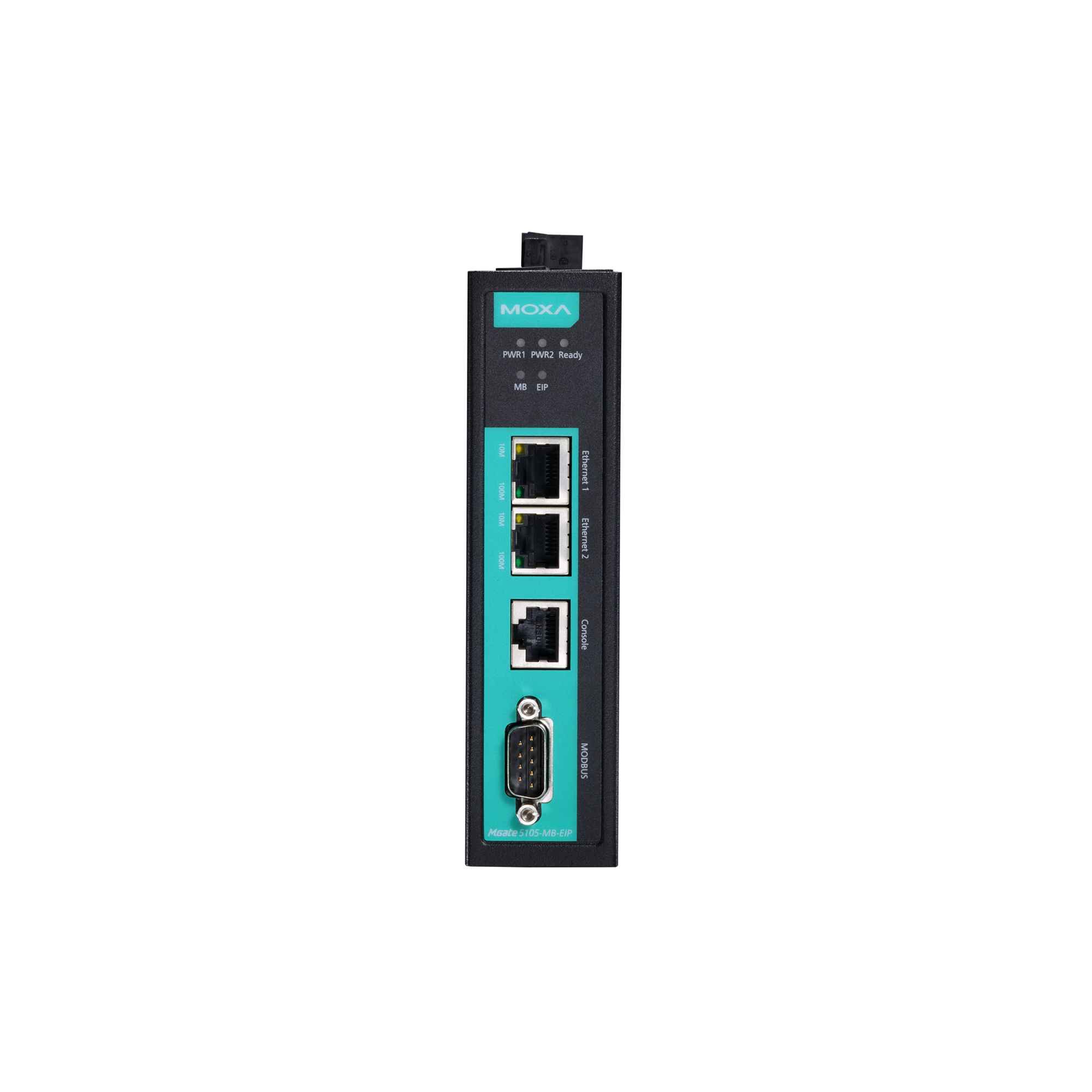

moxa-mgate-5105-mb-eip-series-image-3-(1).jpg | Moxa

特色與優點

  • 透過通用 MQTT 將現場匯流排數據連接到雲端
  • 支援使用內建裝置 SDK 的 MQTT 連接到 Azure/Alibaba Cloud
  • Modbus 和 EtherNet/IP 之間的通訊協定轉換
  • 支援 EtherNet/IP Scanner/Adapter
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端和從屬裝置/伺服器
  • 支援使用 JSON 和 Raw 數據格式的 TLS 和憑證進行的 MQTT 連接
  • 內建流量監控/診斷資訊，便於故障排除與雲端數據傳輸，以及成本評估和分析
  • microSD卡用於配置備份/複製和事件記錄，以及雲端連網中斷時的數據緩衝
  • -40 至 75°C 寬溫度操作型號可供選用
  • 串列內建埠 2kV 隔離保護
  • 基於 IEC 62443 的資安防護功能

認證

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5105-MB-EIP 是 Modbus RTU/ASCII/TCP 和 EtherNet/IP 網路與工業物聯網應用程式進行通訊的工業乙太網路閘道器，基於 MQTT 或第三方雲端服務，例如 Azure 和 Alibaba Cloud。若要將現有的 Modbus 裝置整合於 EtherNet/IP 網路，可使用 MGate 5105-MB-EIP 做為 Modbus 主控裝置或從屬裝置，藉以收集數據並與 EtherNet/IP 裝置交換數據。最新的交換數據也將儲存於閘道器。閘道器將儲存的 Modbus 數據轉換為 EtherNet/IP 數據封包，以便 EtherNet/IP Scanner 控制或監控 Modbus 裝置。 MGate 5105-MB-EIP 上支援雲端解決方案的 MQTT 標準運用進階的安全、配置和診斷技術進行故障排除，藉以提供適合遠端監控應用程式（例如能源管理和資產管理）的可擴充解決方案。

透過 microSD 卡備份配置

MGate 5105-MB-EIP 配備 microSD 卡插槽。microSD 卡可用於備份系統配置和系統日誌，並可用於方便地將相同的配置複製到多個 MGate 5105-MPEIP 設備。系統重新啟動時，儲存在 microSD 卡中的配置檔案將被複製到 MGate 本身。

透過 Web 主控台進行輕鬆配置和故障排除

MGate 5105-MB-EIP 也提供 Web 主控台，無需安裝額外的公用程式即可輕鬆配置。只需以管理員身分登入即可存取所有設定，也能夠以擁有唯讀權限的一般使用者身分登入。除了設定基本通訊協定設定之外，您也可以使用 Web 主控台監控 I/O 數據值和傳輸。尤其是，I/O 數據對應顯示閘道器記憶體中兩種通訊協定的數據位址，I/O 數據檢視可供您追蹤線上節點的數據值。此外，每個通訊協定的診斷和通訊分析也可以提供故障排除的實用資訊。

備援電源輸入

MGate 5105-MB-EIP 具有雙電源輸入，可靠性更高。可同時連接到 2 個帶電直流電源，因此即使電源供應失效也能保持運作不中斷。這些具備高度可靠性的功能使得這款進階的 Modbus 轉 EtherNet/IP 閘道器成為嚴苛工業應用的理想選擇。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Scanner, EtherNet/IP Adapter, MQTT

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU), MGate Manager, Telnet Console

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    100

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    100

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Scanner, Adapter

  • CIP Objects Supported

    Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port

  • Max. No. of Scanner Connections

    16 (for read-only), 1 (for read/write)

  • Max. No. of Adapter Connections

    100

  • Input Data Size

    496 bytes

  • Output Data Size

    496 bytes

  • Mode

    Publisher/Subscriber of MQTT, Azure IoT Hub Device, Alibaba IoT Platform Device

  • Version Supported

    v3.1.1

  • QoS Level

    QoS 0,1,2

  • Secure Transmission

    TLS (1.0, 1.1, 1.2) encryption with user's root CA, Client certificate, Private key

  • Max. No. of Data Tag

    300 data tags

  • Max. No. of Message

    20 messages

  • MQTT General Features

    Keep Alive, Retain Message, Last Will Message, Clean Session

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible; Data buffering up to 2 GB)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    507 g (1.12 lb)

  • Operating Temperature

    MGate 5105-MB-EIP: 0 to 60°C (32 to 140°F)
    MGate 5105-MB-EIP-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    859,422 hrs

  • Standards

    Telcordia SR332
