MGate 5119 系列

1 埠 DNP3/IEC 101/IEC 104/Modbus 轉 IEC 61850 閘道器

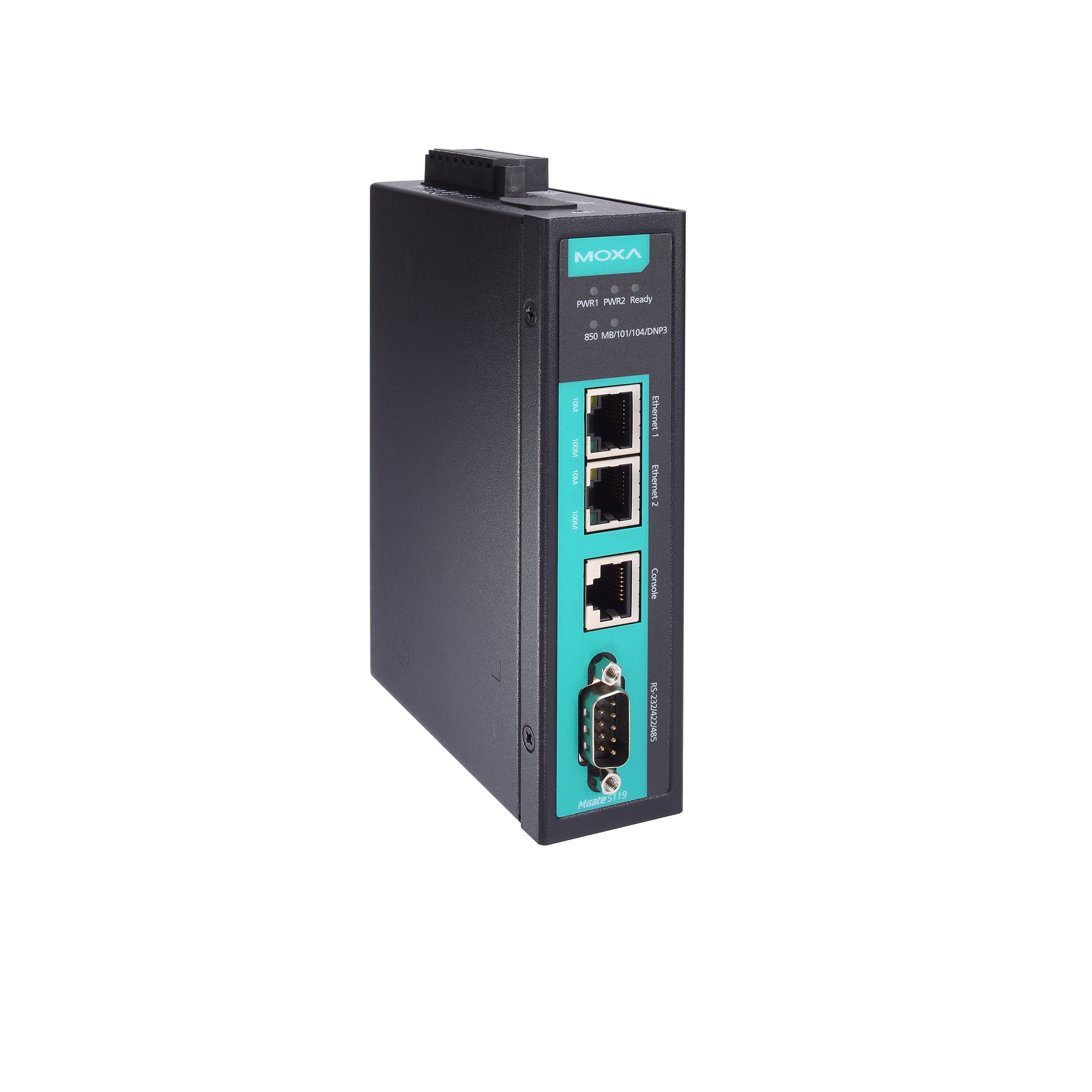

moxa-mgate-5119-series-image-(1).jpg | Moxa

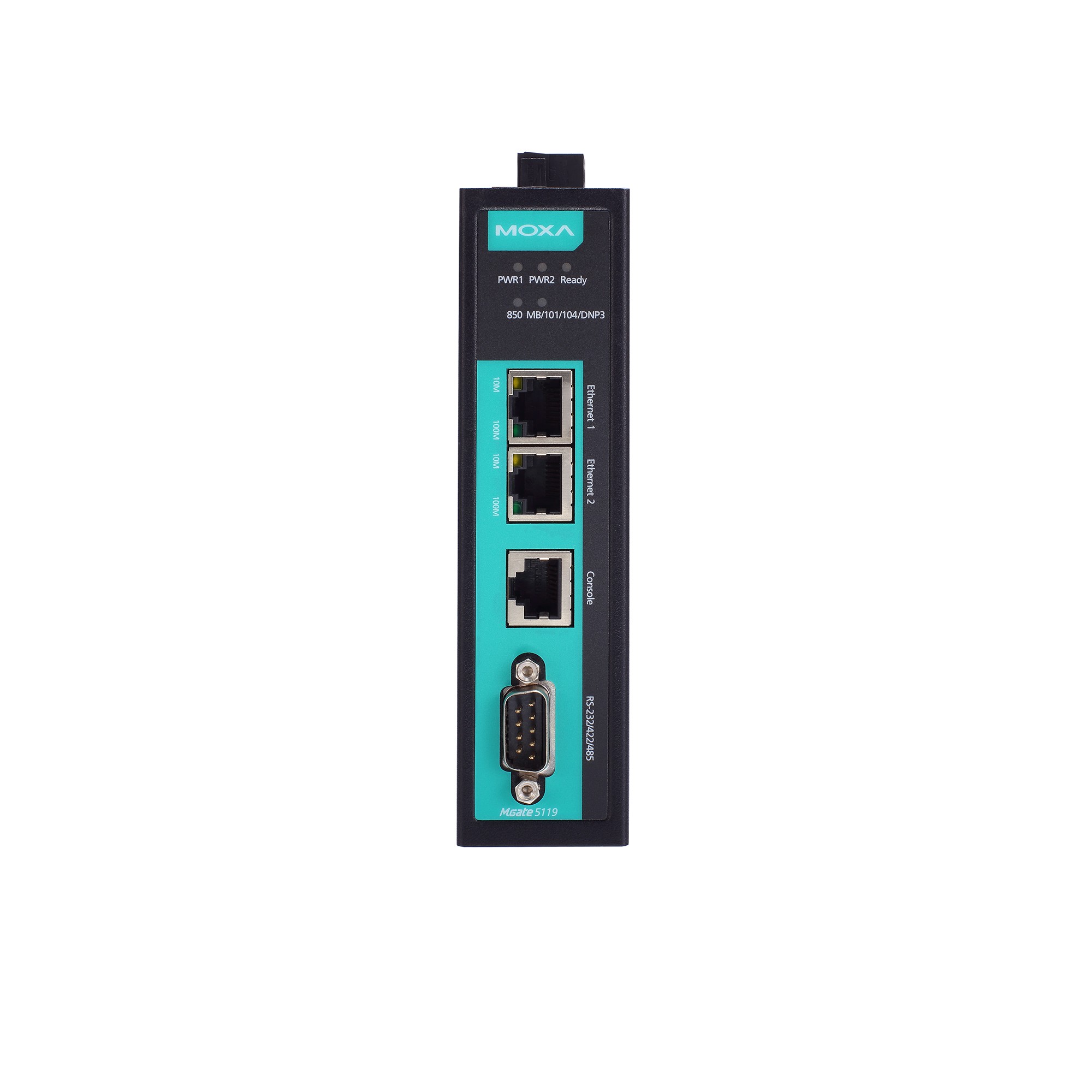

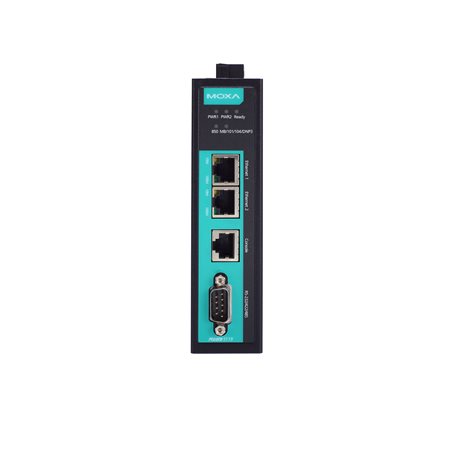

moxa-mgate-5119-series-image-1-(1).jpg | Moxa

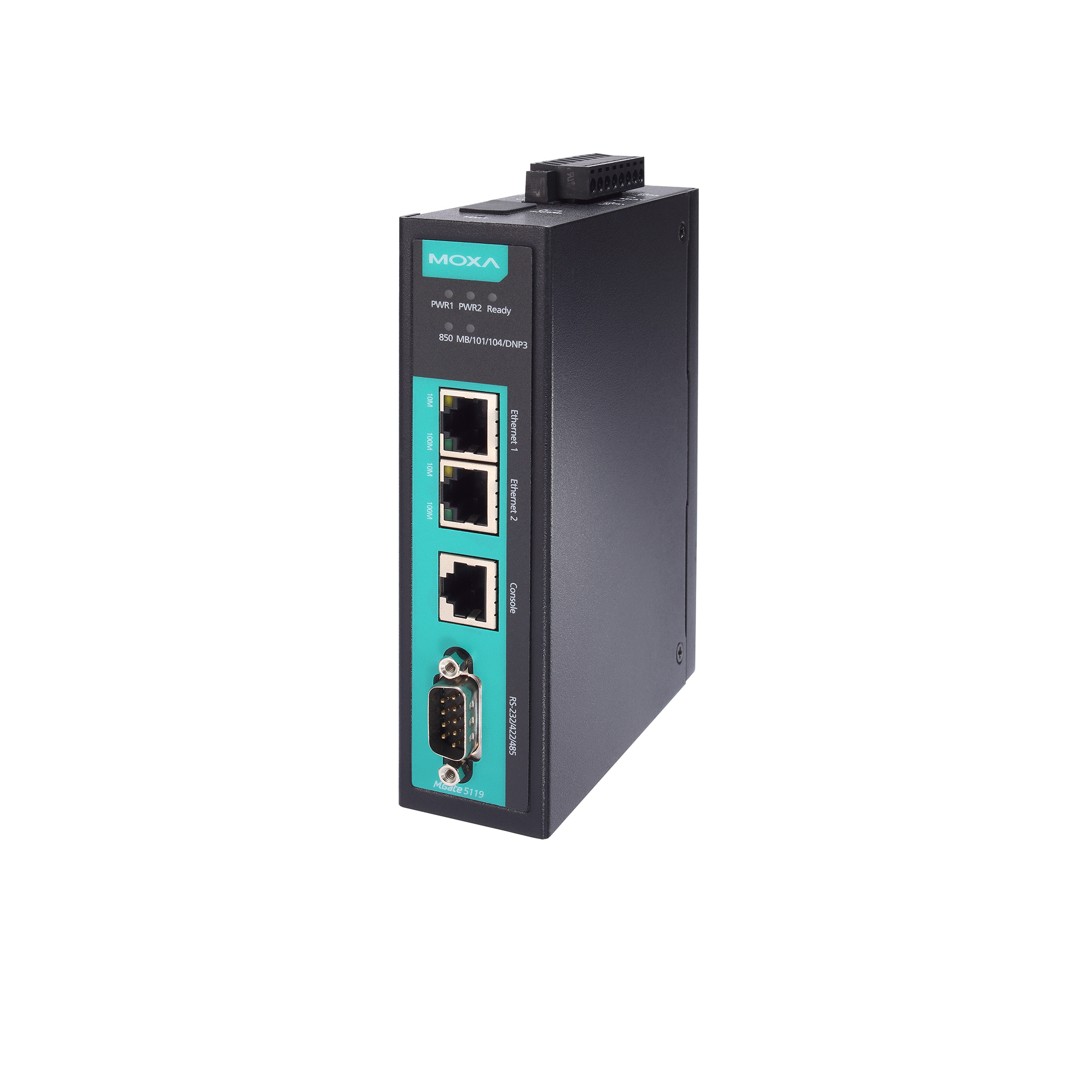

moxa-mgate-5119-series-image-2-(1).jpg | Moxa

特色與優點

  • 支援 IEC 61850 MMS 伺服器
  • 支援 DNP3 串列/TCP 主控裝置
  • 支援 IEC 60870-5-101 主控裝置 (平衡/非平衡)
  • 支援 IEC 60870-5-104 用戶端
  • 支援 Modbus RTU/ASCII/TCP 主控裝置/用戶端
  • 嵌入式流量監控/診斷資訊,便於故障排除
  • 輕鬆佈線的內建乙太網路串接
  • -40°C 至 75°C 操作溫度範圍
  • 串列內建埠 2kV 隔離保護
  • 支援 IEC 61850 MMS 和 DNP3 TCP 通訊協定加密
  • 基於 IEC 62443/NERC CIP 的安全功能
  • 符合 IEC 61850-3 和 IEEE 1613
  • 內建 SCL 檔案產生器,便於配置

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5119 是工業乙太網路閘道器,具有 2 個乙太網路連接埠和 1 個 RS-232/422/485 串列埠。若要將 Modbus、IEC 60870-5-101 和 IEC 60870-5-104 裝置與 IEC 61850 MMS 網路相整合,請將 MGate 5119 做為 Modbus 主控裝置/用戶端、IEC 60870-5-101/104 主控裝置和 DNP3 串列/TCP 主控裝置,藉以收集資料並與 IEC 61850 MMS 系統交換資料。

透過 SCL 產生器輕鬆配置

MGate 5119 做為 IEC 61850 MMS 伺服器,通常需要匯入由第 3 方工具產生的 SCL 檔案。這可能很耗時,而且會增加成本。為了克服這個難處,MGate 5119 內建 SCL 產生器,可以透過 Web 主控台輕鬆產生 SCL 檔案並幾乎立即可用,因此節省配置時間和成本。

透過流量監視器輕鬆進行故障排除

MGate 5119 系列閘道器支援 Modbus RTU/ASCII/TCP、IEC 60870-5-101、IEC 60870-5-104 和 IEC 61850 MMS 通訊協定流量監控,故障排除更容易,特別在安裝階段。值得一提的是,可以在常用的故障排除工具 Wireshark 中查看流量日誌。使用此項功能可以輕鬆分析流量以確定問題的根本原因。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3 TCP Master

  • Configuration Options

    Web Console (HTTP/HTTPS), Device Search Utility (DSU)

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS, AES-128, AES-256, SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    Even, Mark, None, Odd, Space

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3 Serial Master

  • Mode

    Master

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Mode

    Client

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Server Connections

    32

  • Max. No. of Information Objects

    1200 points

  • Mode

    Master (Balanced/Unbalanced)

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Slave Connections

    1 (Balanced), 31 (Unbalanced)

  • Max. No. of Information Objects

    1200 points

  • Mode

    Master

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Outstation Connections

    16

  • Max. No. of Objects

    1200 points

  • Mode

    Master

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Outstation Connections

    16

  • Max. No. of Objects

    1200 points

  • Mode

    MMS Server

  • Max. No. of Client Connections

    16

  • Max. No. of Datasets

    99

  • Max. No. of Reports

    99

  • Max. No. of Data Objects

    1200 points

  • No. of Data Points Supported

    1,200 points

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 120 x 150 mm (1.42 x 4.72 x 5.91 in)

  • Weight

    517 g (1.14 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, IEC 60950-1, IEC 62368-1, UL 60950-1, EN 62368-1, UL 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V/m
    IEC 61000-4-8 PFMF: 100 A/m

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27
    IEC 61850-3 Edition 2.0

  • Power Substation

    IEEE 1613, IEC 61850-3

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64, IEC 61850-3 Edition 2.0

  • Time

    1,180,203 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Device Search Utility
2.2 MB
工具程式
SHA-512
v2.6
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2022年11月23日 2022年11月23日 版本說明
MXview
417.7 MB
軟體套件
SHA-512
v3.2.8
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年10月31日 2022年10月31日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Tech Note: How to Convert From Modbus TCP to IEC 61850 Using MGate 5119
1.6 MB
技術說明 英文 v1.0 2022年4月21日 2022年4月21日
MGate 5119 系列產品資料表
3.5 MB
產品資料表 中文 v1.0 2022年3月1日 2022年3月1日
Manual for MGate 5119 Series
6.4 MB
使用者手冊 英文 v1.0 2022年3月1日 2022年3月1日
QIG for MGate 5119 Series
1.3 MB
QIG 英文 v1.0 2022年3月1日 2022年3月1日
Compatibility Guide for MGate 5119 Series (IEC 60870-5-101 Master PICS)
387.6 KB
相容性指南 英文 v1.0 2022年2月25日 2022年2月25日
Compatibility Guide for MGate 5119 Series (IEC 60870-5-104 Client PICS)
423.9 KB
相容性指南 英文 v1.0 2022年2月25日 2022年2月25日
Compatibility Guide for MGate 5119 Series (DNP3 Master Device Profile)
11.4 MB
相容性指南 英文 v1.0 2022年2月25日 2022年2月25日

可供選擇的機型 (1)

顯示圖片

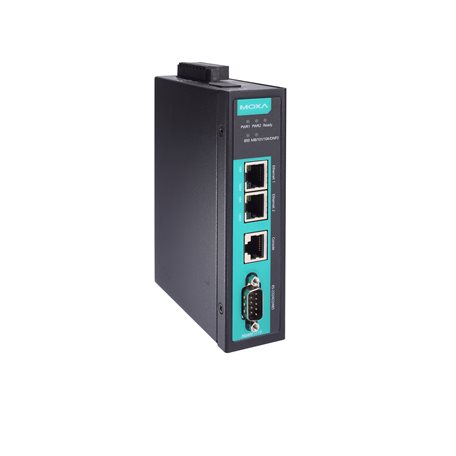

moxa-mgate-5119-t-image.jpg | MoxaMGate 5119-T
