MGate 5134 系列

1 埠 Modbus RTU/ASCII/TCP 轉 PROFINET 閘道器

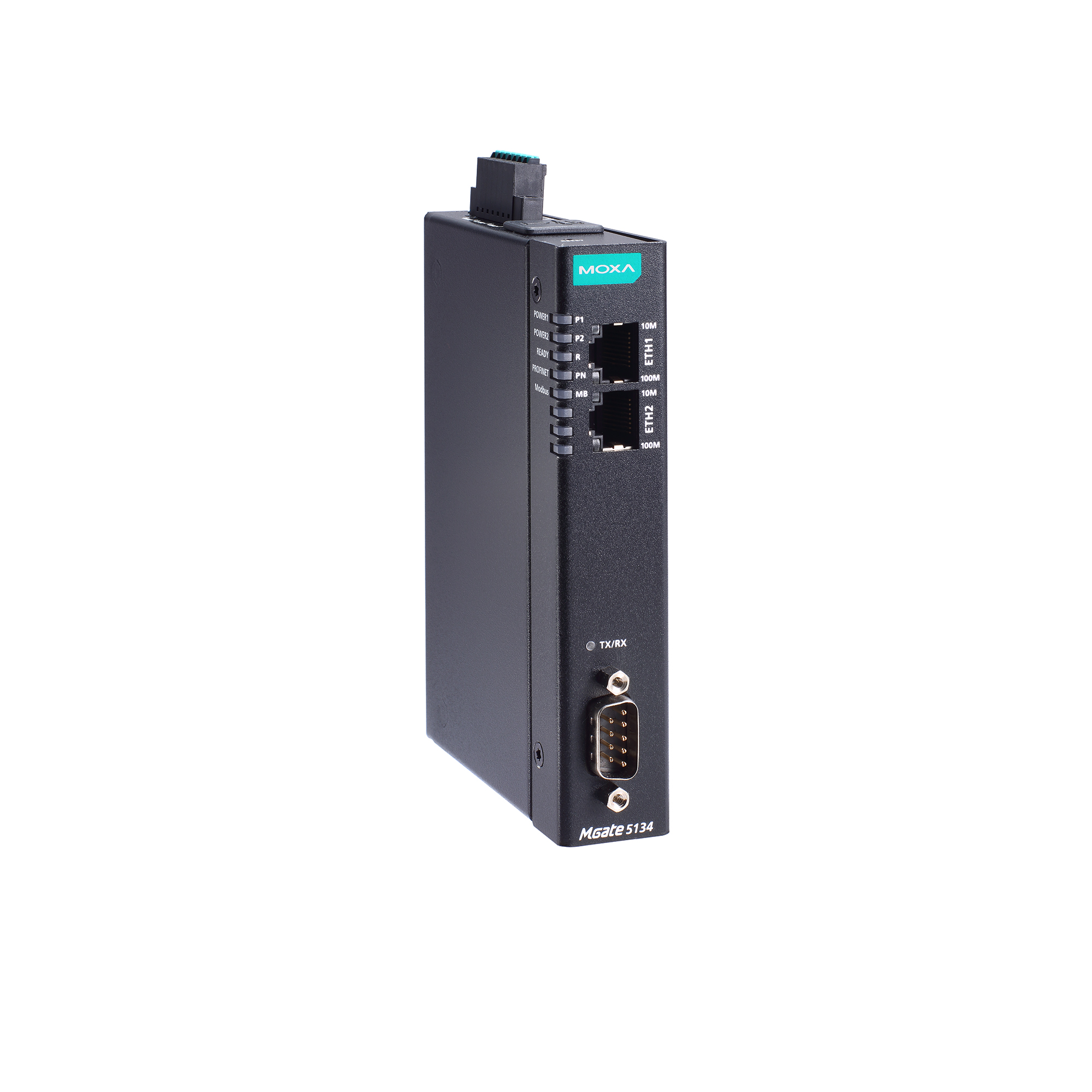

moxa-mgate-5134-series-image-(1).jpg | Moxa

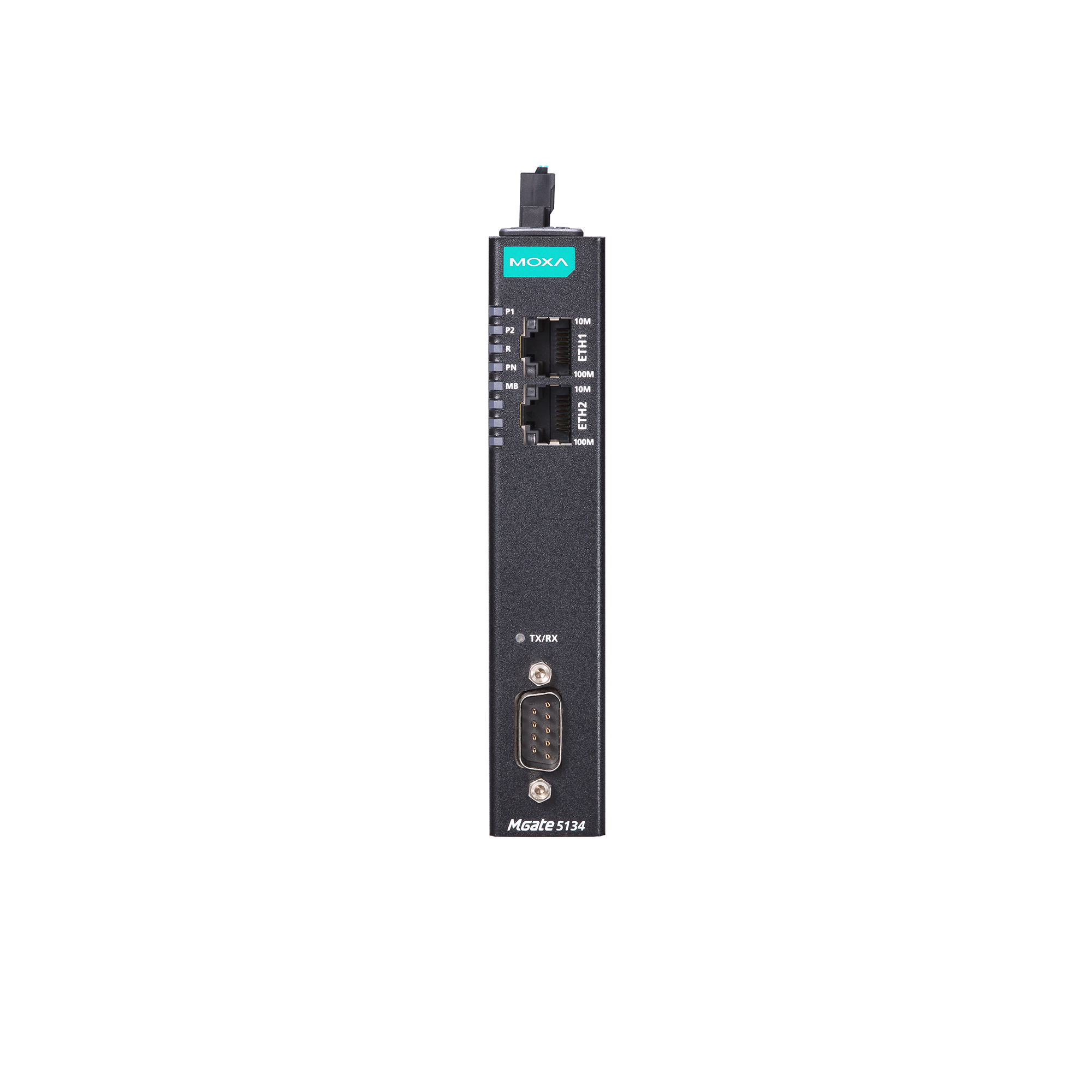

moxa-mgate-5134-series-image-1-(1).jpg | Moxa

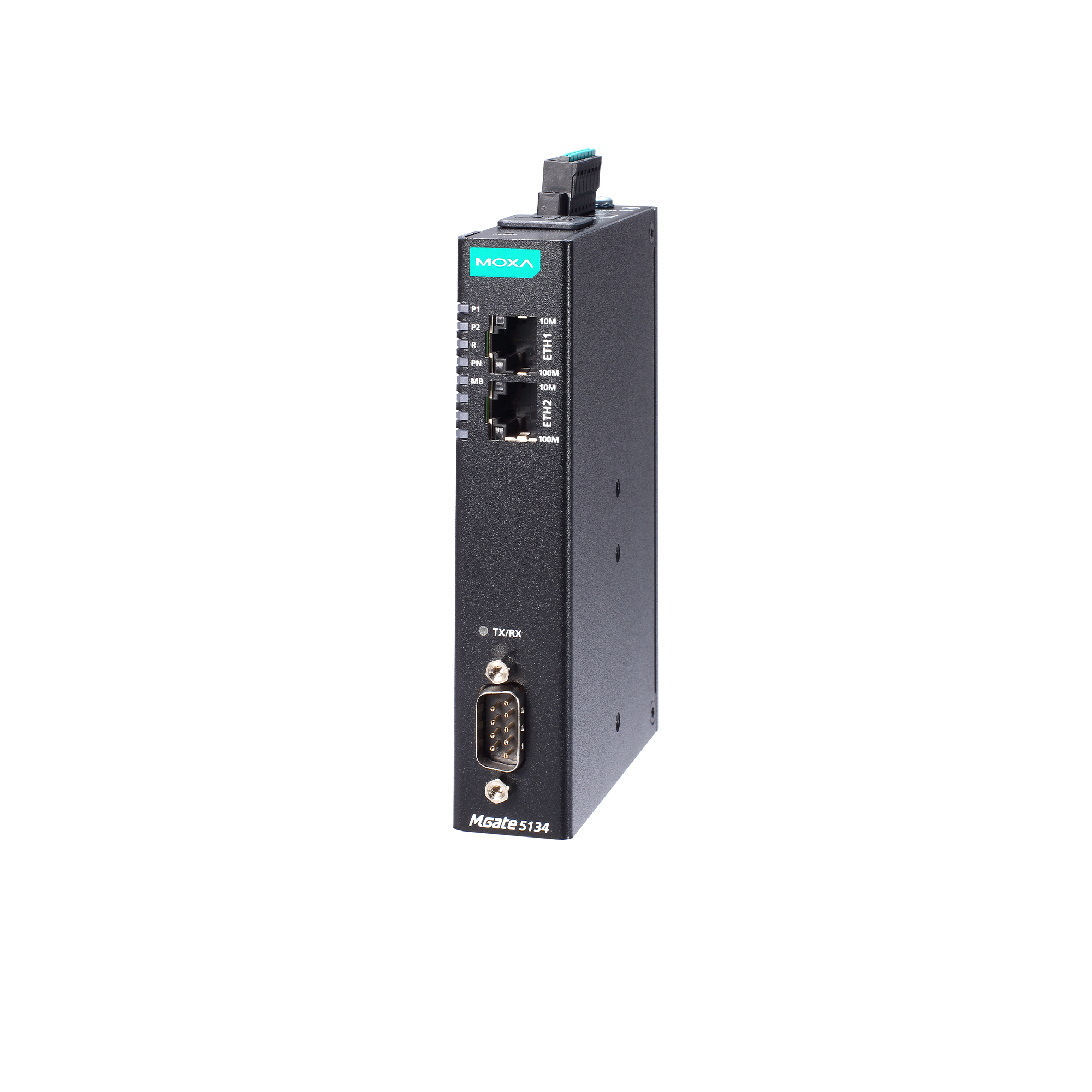

moxa-mgate-5134-series-image-2-(1).jpg | Moxa

特色與優點

  • 從 Modbus 到 PROFINET 的通訊協定轉換
  • 支援 PROFINET IO 裝置
  • 支援 Modbus RTU/ASCII/TCP 用戶端
  • 透過乙太網路串聯和雙子網路彈性部署
  • 嵌入式流量監控/診斷資訊，便於故障排除
  • 透過網頁式主控台進行輕鬆的裝置配置
  • microSD 卡可用於配置備份/複製
  • 支援雙備援 DC 電源輸入和 1 個繼電器輸出
  • 串列內建埠 2kV 隔離保護
  • 提供 -40 至 75°C 寬溫度操作型號可供選用
  • 根據 IEC 62443-4-2 以安全啟動開發

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5134 是將 Modbus RTU/ASCII/TCP 轉換為 PROFINET 網路通訊的工業乙太網路閘道器。 若要將現有的 Modbus 裝置整合於 PROFINET 網路中，可使用 MGate 5134 做為 Modbus 用戶端，藉以收集並交換 PROFINET 主機的數據。所有型號均有強固而小巧的金屬外殼加以保護，可使用 DIN 軌道安裝，而且提供內建串列隔離。 堅固設計適合工業應用，例如工廠自動化、電力、石油與天然氣、水資源與廢水，以及其他製程自動化工業。

輕鬆配置

MGate 5134 閘道器配有 Web 主控台，不需要安裝額外的公用程式即可輕鬆進行配置。 此外，通訊的 HTTPS 加密可確保更高的網路安全性。在大多數數據採集應用中，使用 Modbus 命令的裝置配置可能相當費時，而且會增加成本。 MGate 5134 閘道器透過 CSV 檔案提供離線配置，協助快速完成 Modbus 設定。這些閘道器也提供 GSDML 匯出功能，因此可以匯出這些檔案，以便將檔案匯入到 PROFINET PLC。MGate 閘道器為 RS-485 2 線提供軟體可配置的上拉/下拉和終端電阻設定，完全不需要開啟機箱，因此減少工作量。

輕鬆的故障排除

MGate 5134 閘道器提供多種維護功能，能夠減少故障排除時間和成本，包括 LED 指示燈、通訊協定診斷、流量監控和標籤檢視。這些工具可協助您擷取和檢查數據以輕鬆識別問題的根本原因，特別是在安裝階段。MGate 閘道器也提供狀態監控和失效防護功能。Modbus 設備中斷連線或無回應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，程序 PLC/DCS 取得每台終端設備的狀態，並發出警報通知操作員。失效防護功能會在主機中斷連線時執行使用者預先定義的動作，藉以防止終端裝置長時間離線。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client, PROFINET IO Device

  • Configuration Options

    Web Console (HTTPS), Device Search Utility (DSU)

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS, AES-128, AES-256, SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    31

  • Max. No. of Commands

    128 per serial port

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Total Output Data Size

    2048 bytes

  • Total Input Data Size

    2048 bytes

  • Mode

    IO Device class B

  • Max. No. of Master Connections

    2 IO Controllers (shared devices)

  • Input Data Size

    1440 bytes per IO Controller (total: 2880 bytes)

  • Output Data Size

    1440 bytes per IO Controller (total: 2880 bytes)

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    MGate 5134: -10 to 60°C (14 to 140°F)
    MGate 5134-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201, UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    1,240,821 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
MXconfig plugin (non-Java version)
1.1 MB 		軟體套件
SHA-512
v1.3
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
 2024年4月26日 2024年4月26日 版本說明
Software Package for MGate 5134 Series (GSDML file)
36.4 KB 		軟體套件
SHA-512
v1.1
2023年11月9日 2023年11月9日 版本說明
MXview One plugin (Linux)
15.4 MB 		軟體套件
SHA-512
v1.3
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2023年10月2日 2023年10月2日 版本說明
MXview One plugin (Windows)
12.8 MB 		軟體套件
SHA-512
v1.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年8月2日 2023年8月2日 版本說明
MXconfig Plugin
3.3 MB 		軟體套件
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2023年7月17日 2023年7月17日 版本說明
Moxa CLI Configuration Tool for Windows
2.0 MB 		工具程式
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年6月29日 2023年6月29日 版本說明
Moxa CLI Configuration Tool for Linux
11.6 MB 		工具程式
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
 2023年6月29日 2023年6月29日 版本說明
Device Search Utility
2.2 MB 		工具程式
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月28日 2023年6月28日 版本說明
Firmware for MGate 5134 Series
17.5 MB 		韌體
SHA-512
v1.3.0
2023年6月27日 2023年6月27日 版本說明
MXview plugin
32.8 MB 		軟體套件
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2023年5月2日 2023年5月2日 版本說明
Software Package for MGate 5134 Series (MIB file)
17.1 KB 		軟體套件
SHA-512
v1.0
2022年9月30日 2022年9月30日 版本說明

支援文件

篩選

全部 產品資料表 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Tech Note: The Security Hardening Guide for MGate 5000 Series
1.3 MB 		技術說明 英文 v2.2 2023年8月16日 2023年8月16日
MGate 5134 系列產品資料表
3.5 MB 		產品資料表 中文 v1.0 2022年9月30日 2022年9月30日
Manual for MGate 5134 Series
2.0 MB 		使用者手冊 英文 v1.0 2022年9月30日 2022年9月30日
QIG for MGate 5134 Series
1.8 MB 		QIG 英文 v1.0 2022年9月30日 2022年9月30日

可供選擇的機型 (2)

顯示圖片
比較
moxa-mgate-5134-image.jpg | MoxaMGate 5134
比較
moxa-mgate-5134-t-image.jpg | MoxaMGate 5134-T
No. of Serial Ports11
Operating Temperature-10 to 60°C-40 to 75°C
