MGate 5192 系列

1 埠 IEC 61850 轉 DNP3/IEC 101/IEC 104/Modbus 閘道器

moxa-mgate-5192-series-image-(1).jpg | Moxa
moxa-mgate-5192-series-image-1-(1).jpg | Moxa
moxa-mgate-5192-series-image-2-(1).jpg | Moxa

特色與優點

  • 支援 IEC 61850 MMS Client（用戶端）
  • 支援 DNP3 串列/TCP/UDP Outstation（外站）
  • 支援 IEC 60870-5-101 Server（伺服器）
  • 支援 IEC 60870-5-104 Client（用戶端）
  • 支援 Modbus RTU/ASCII/TCP Server（Slave）
  • 透過乙太網路串接與雙子網路，實現彈性佈署
  • 嵌入式流量監控/診斷資訊，便於故障排除
  • 透過網頁型主控台輕鬆進行裝置配置
  • 用於配置備份/複製的 microSD 卡
  • 支援雙備援 DC 電源輸入與 1 個繼電器輸出
  • 串列內建埠 2kV 隔離保護
  • 符合 IEC 62443-4-2 安全等級 2 的要求
  • 提供 -40 至 75°C 寬溫度操作型號可供選用

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate 5192 是一款工業通訊協定閘道器，用於將 IEC 61850 MMS 轉換為 Modbus RTU/ASCII/TCP、DNP3 串列/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 通訊。若要將現有的 IEC 61850 裝置（例如 IED 或繼電器）整合至 Modbus、DNP3、IEC 101 或 IEC 104 網路，可將 MGate 5192 作為 IEC 61850 MMS 用戶端，與 Modbus RTU/ASCII/TCP、DNP3 串列/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 的 SCADA/裝置進行資料收集與交換。 所有型號均有強固而輕巧的金屬外殼加以保護，可使用 DIN 導軌安裝，而且提供內建串列隔離。堅固的設計適用於變電站與再生能源相關應用等工業領域。



輕鬆配置

MGate 5192 閘道器提供網頁主控台，無需安裝工具即可輕鬆配置。 此外，HTTPS 通訊加密可確保更高的網路安全性。在多數資料擷取應用中，使用 Modbus 指令配置裝置既耗時又會增加成本。 MGate 5192 閘道器提供透過 CSV 檔案進行離線配置的功能，有助於快速完成 Modbus 設定。MGate 閘道器針對 RS-485 2 線式通訊提供可透過軟體配置的拉高/拉低電阻與終端電阻設定，無需拆開機殼即可調整，進而減少工作量。



輕鬆排除故障

MGate 5192 閘道器提供多種維護功能以減少故障排除的時間與成本，包括 LED 指示燈、通訊協定診斷、流量監控以及標籤檢視。這些工具有助於擷取並檢查資料，以便輕鬆識別問題的根本原因，尤其是在安裝階段。MGate 閘道器也提供狀態監控和失效防護功能。IEC 61850 裝置中斷連線或無回應時，狀態監控功能會通知 SCADA 系統，程序 PSCADA 取得每台終端裝置的狀態，並發出警報通知操作員。故障保護功能可保留最新資料，並停止向 IEC 61850 設備輸出資料。當 SCADA 中斷連線時，終端設備將維持最後操作狀態，不會進入離線狀態。



外觀



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    IEC 61850 MMS Client
    Modbus TCP Server
    IEC 60870-5-104 Server
    DNP3 TCP/UDP Outstation

  • Configuration Options

    Web Console (HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Server
    IEC 60870-5-101 Server
    DNP3 Serial Outstation

  • Mode

    MMS Client

  • Max. No. of Server Connections

    32

  • Max. No. of Data Objects

    5000 points

  • Mode

    Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Data Tags

    5000 tags

  • Mode

    Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    1

  • Max. No. of Data Tags

    5000 tags

  • Mode

    Outstation

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Client Connections

    1

  • Protocol Security

    Secure Authentication v5

  • Max. No. of Objects

    5000 points

  • Mode

    Outstation

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Client Connections

    1

  • Max. No. of Objects

    5000 points

  • Mode

    Server (balanced/unbalanced)

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Client Connections

    1

  • Max. No. of Information Objects

    5000 points

  • Mode

    Server

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Client Connections

    32

  • Max. No. of Information Objects

    5000 points

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V/m
    IEC 61000-4-8 PFMF: 100 A/m

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Power Substation

    IEEE 1613
    IEC 61850-3

  • International Approval

    UKCA
    KC

  • Time

    1,240,821 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Linux version)
552.6 MB 		軟體套件
SHA-512
v1.7.2
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年5月8日 2026年5月8日 版本說明
Software Package for MXview One Series (Windows version)
249.1 MB 		軟體套件
SHA-512
v1.7.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年5月8日 2026年5月8日 版本說明
Moxa CLI Configuration Tool (Linux)
11.3 MB 		工具程式
SHA-512
v1.6
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
  • Linux Kernel 6.x
 2026年2月2日 2026年2月2日 版本說明
Moxa CLI Configuration Tool (Windows)
2.1 MB 		工具程式
SHA-512
v1.6
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年2月2日 2026年2月2日 版本說明
Device Search Utility (installer)
236.2 MB 		工具程式
SHA-512
v3.1
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2025
 2025年11月17日 2025年11月17日 版本說明
Device Search Utility (portable)
128.6 MB 		工具程式
SHA-512
v3.1
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2025
 2025年11月17日 2025年11月17日 版本說明
MXconfig Plugin
1.8 MB 		軟體套件
SHA-512
v1.8
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2025年10月2日 2025年10月2日 版本說明
MXview One plugin (Windows)
22.6 MB 		軟體套件
SHA-512
v1.8
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年10月1日 2025年10月1日 版本說明
MXview One plugin (Linux)
21.7 MB 		軟體套件
SHA-512
v1.8
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年10月1日 2025年10月1日 版本說明
Moxa CLI Configuration Tool (Windows)
2.0 MB 		工具程式
SHA-512
v1.5
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2025年7月30日 2025年7月30日 版本說明
MXconfig Plugin
3.6 MB 		軟體套件
SHA-512
v1.7
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2024年11月11日 2024年11月11日 版本說明
MXconfig plugin (non-Java version)
1.8 MB 		軟體套件
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
 2024年11月11日 2024年11月11日 版本說明
MXview Plugin
41.7 MB 		軟體套件
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2024年10月4日 2024年10月4日 版本說明
MXview Plugin
40.8 MB 		軟體套件
SHA-512
v1.5
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2024年6月12日 2024年6月12日 版本說明
Firmware for MGate 5192 Series
18.9 MB 		韌體
SHA-512
v1.0
2024年6月11日 2024年6月11日 版本說明
MIB file for MGate 5192 Series
18.1 KB 		軟體套件
SHA-512
v1.0
2024年6月10日 2024年6月10日 版本說明
Device Search Utility
2.2 MB 		工具程式
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月28日 2023年6月28日 版本說明

支援文件

篩選

全部 相容性指南 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Tech Note: The Security Hardening Guide for MGate 5000 Series
1.4 MB 		技術說明 英文 v2.5 2026年3月23日 2026年3月23日
Moxa CLI Configuration Tool User Manual
850.9 KB 		使用者手冊 英文 v2.5 2026年2月12日 2026年2月12日
MGate 5192 系列產品資料表
12.3 MB 		產品資料表 中文 v1.2 2025年12月3日 2025年12月3日
Device Search Utility v3.x User Manual
2.8 MB 		使用者手冊 英文 v1.1 2025年11月17日 2025年11月17日
FOSS Statement for Moxa CLI Configuration Tool
114.6 KB 		聲明書 英文 v1.0 2024年12月10日 2024年12月10日
Compatibility Guide for MGate 5192 Series (DNP3 Outstation Device Profile)
1.2 MB 		相容性指南 英文 v1.0 2024年9月6日 2024年9月6日
Compatibility Guide for MGate 5192 Series (IEC 61850 MMS client PICS)
337.4 KB 		相容性指南 英文 v1.0 2024年9月6日 2024年9月6日
Compatibility Guide for MGate 5192 Series (IEC 60870-5-104 Server PICS)
569.8 KB 		相容性指南 英文 v1.0 2024年9月6日 2024年9月6日
Compatibility Guide for MGate 5192 Series (IEC 60870-5-101 Slave PICS)
538.5 KB 		相容性指南 英文 v1.0 2024年9月6日 2024年9月6日
FOSS Statement for MGate 5192 Series
1.4 MB 		聲明書 英文 v1.0 2024年8月1日 2024年8月1日
FOSS Statement for Device Search Utility
161.8 KB 		聲明書 英文 v1.0 2024年6月24日 2024年6月24日
Manual for MGate 5192 Series
2.9 MB 		使用者手冊 英文 v1.0 2024年6月7日 2024年6月7日
QIG for MGate 5192 Series
4.0 MB 		QIG 英文 v1.0 2024年6月7日 2024年6月7日
Declaration of Conformity for MGate 5134/5135/5435/5192 Series
303.6 KB 		聲明書 英文 v1.0 2024年2月1日 2024年2月1日

可供選擇的機型 (1)

顯示圖片
比較

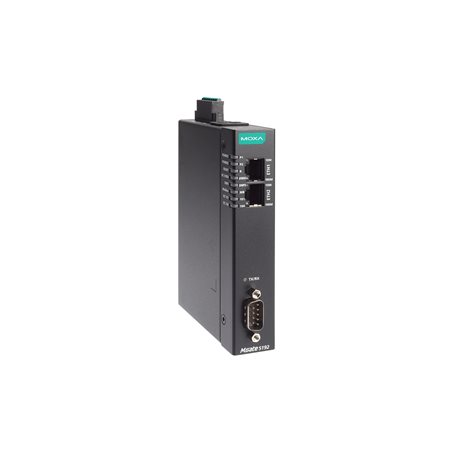

moxa-mgate-5192-t-image.jpg | MoxaMGate 5192-T
