TCF-142-RM 系列

NRack System™ 的 RS-232/422/485 轉光纖滑入式模組

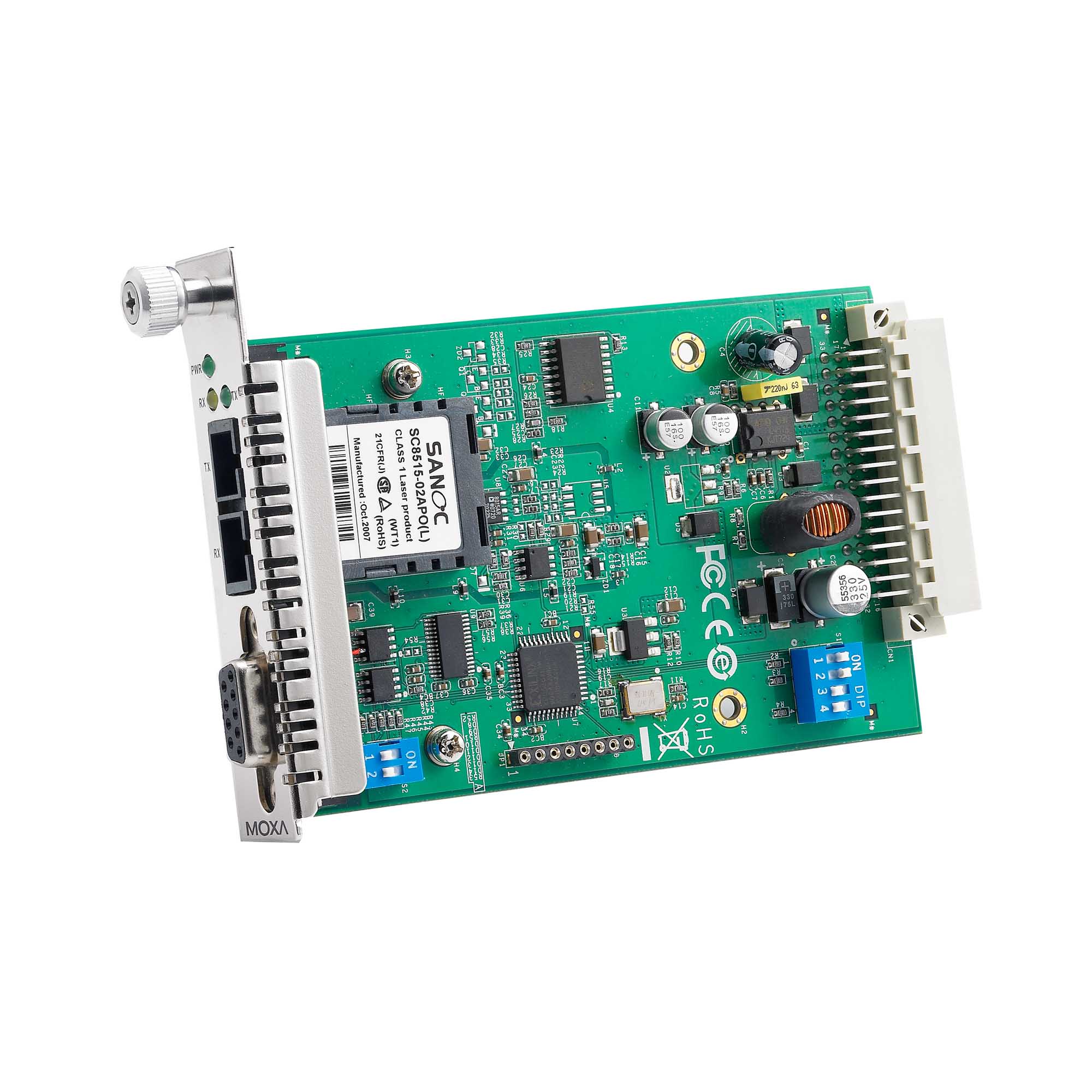

moxa-tcf-142-rm-series-image-1-(1).jpg | Moxa

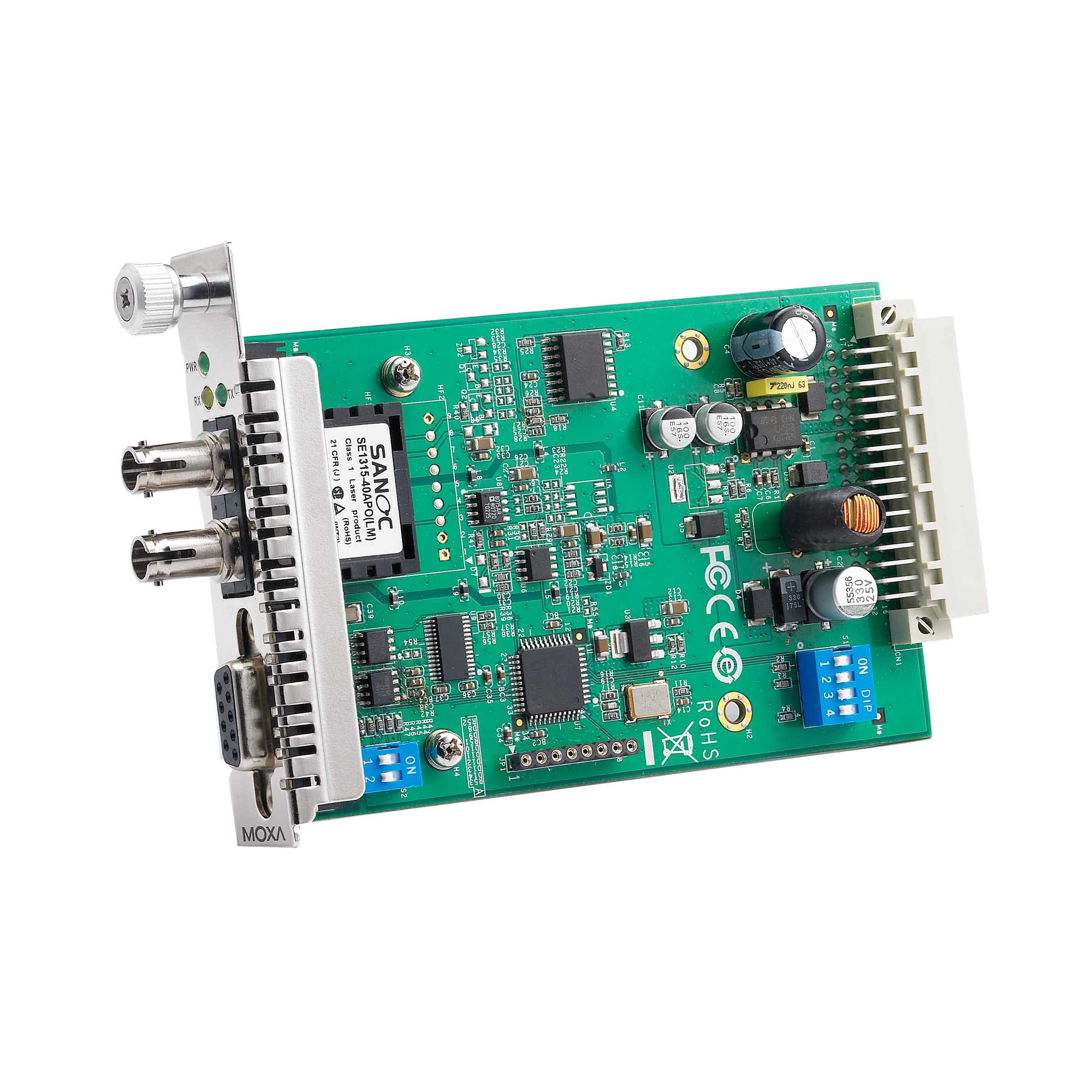

moxa-tcf-142-rm-series-image-2-(1).jpg | Moxa

特色與優點

  • 可延伸 RS-232/422/485 傳輸距離：使用單模最遠達 40 公里，使用多模最遠達 5 公里
  • 1 或 150 kilo-ohm 可調整提升/下拉電阻
  • 支援環與點對點的傳輸模式

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TCF-142-RM 系列串列至光纖轉換器為滑入式模組，用於 TRC-190 機箱。此系列模組支援 RS-232、RS-422或 RS-485 的串列信號轉光纖信號。

自動傳輸率偵測

The TCF-142-RM 系列可以自動偵測串列傳輸率。這是一個非常方便的功能。即使裝置的傳輸率改變，訊號仍將透過轉換器傳輸而且不會遺失任何資料。

  • No. of Ports

    2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Flow Control

    ADDC® (automatic data direction control) for RS-485

  • Connector

    DB9 female

  • Optical Fiber

  • Optical Fiber

    Low-Speed Fiber Module Multi-Mode Single-Mode
    Fiber Cable Requirements 50/125 µm, 800 MHz G.652
    62.5/125 µm, 500 MHz
    Typical Distance 5 km 40 km
    Wavelength Typical (nm) 850 1310
    TX Range (nm) 840 to 860 1290 to 1330
    RX Range (nm) 800 to 900 1100 to 1650
    Optical Power TX Range (dBm) 0 to -5 0 to -5
    RX Range (dBm) 0 to -20 0 to -25
    Link Budget (dB) 15 20
    Dispersion Penalty (dB) 1 1
    Note: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, ..., 0h) to the serial converter’s serial port.

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • RS-232

    TxD, RxD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    150 mA @ 12 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    150 mA @ 12 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    86.8 x 136.5 x 21 mm (3.42 x 5.37 x 0.83 in)

  • Weight

    105 g (0.23 lb)

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    514,926 hrs

  • Standards

    Telcordia (Bellcore), GB
