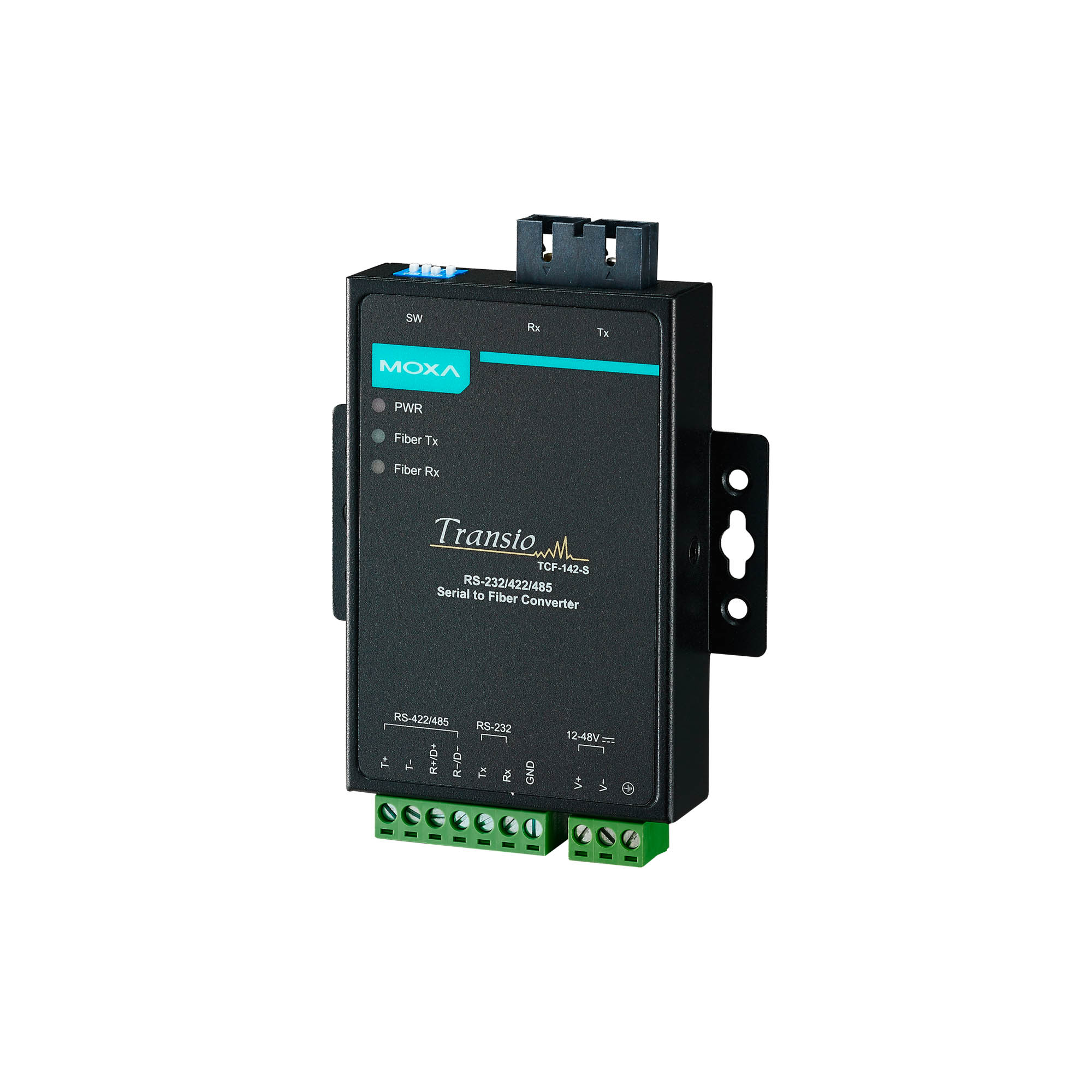

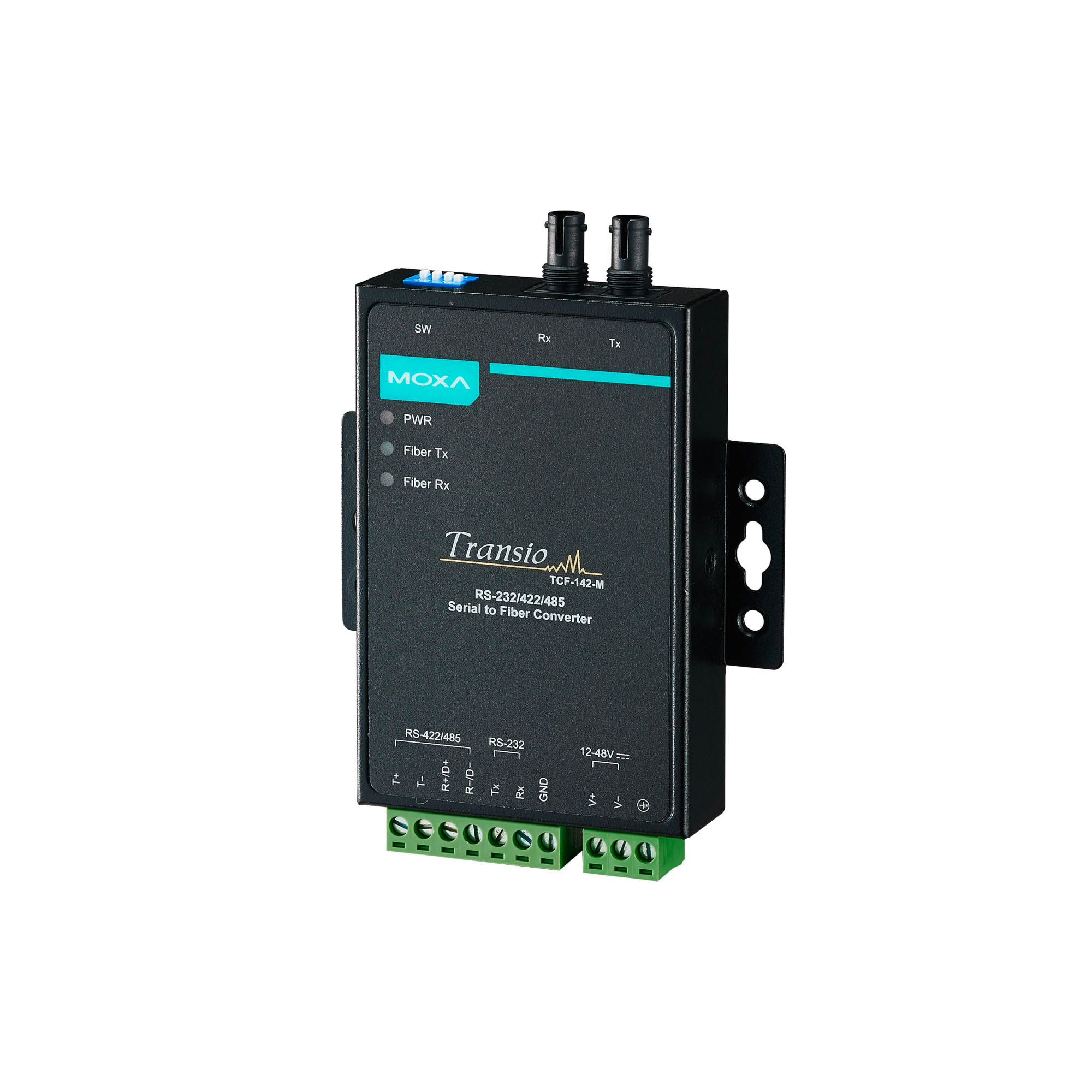

TCF-142 系列

RS-232／422／485 轉光纖轉換器

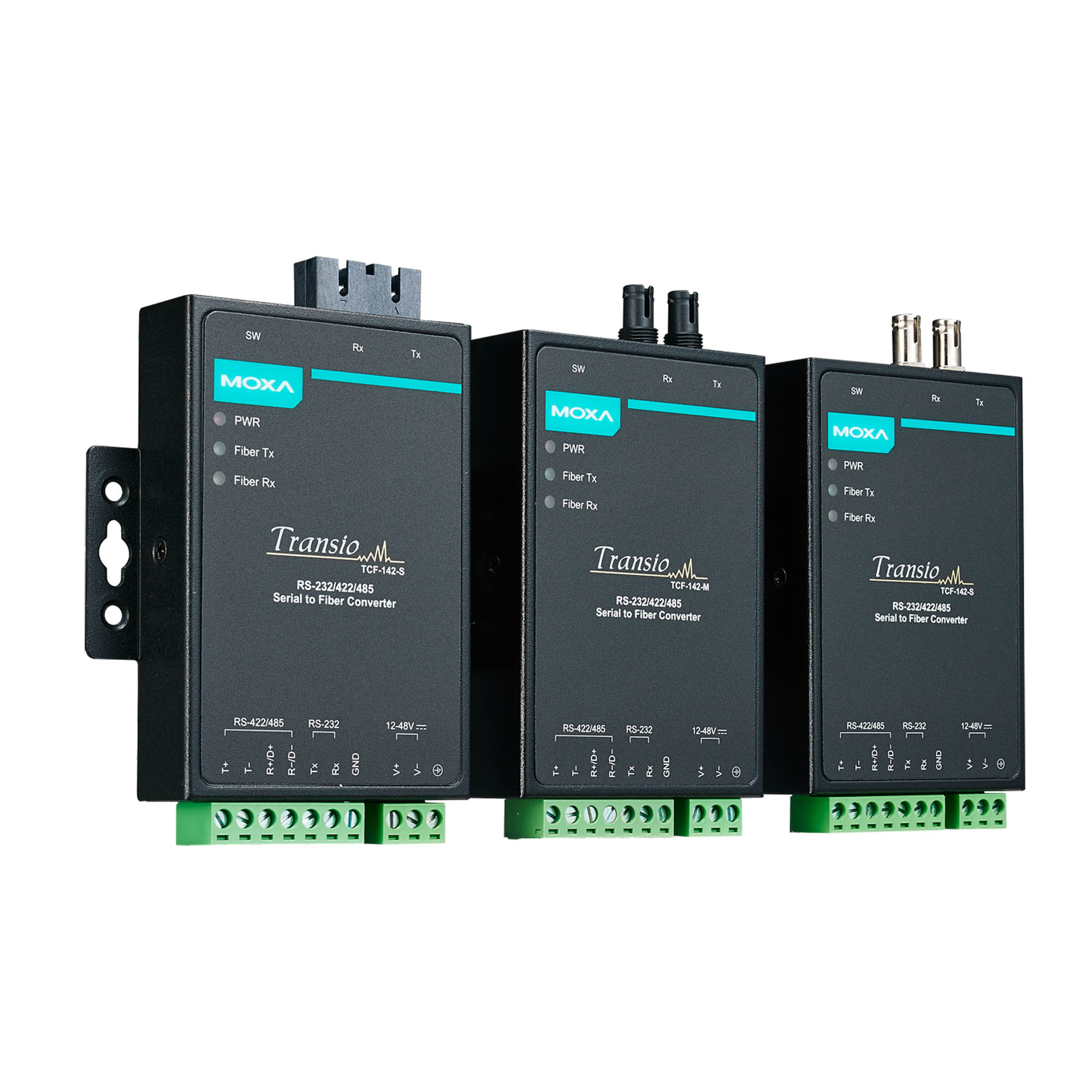

moxa-tcf-142-series-image-1-(1).jpg | Moxa

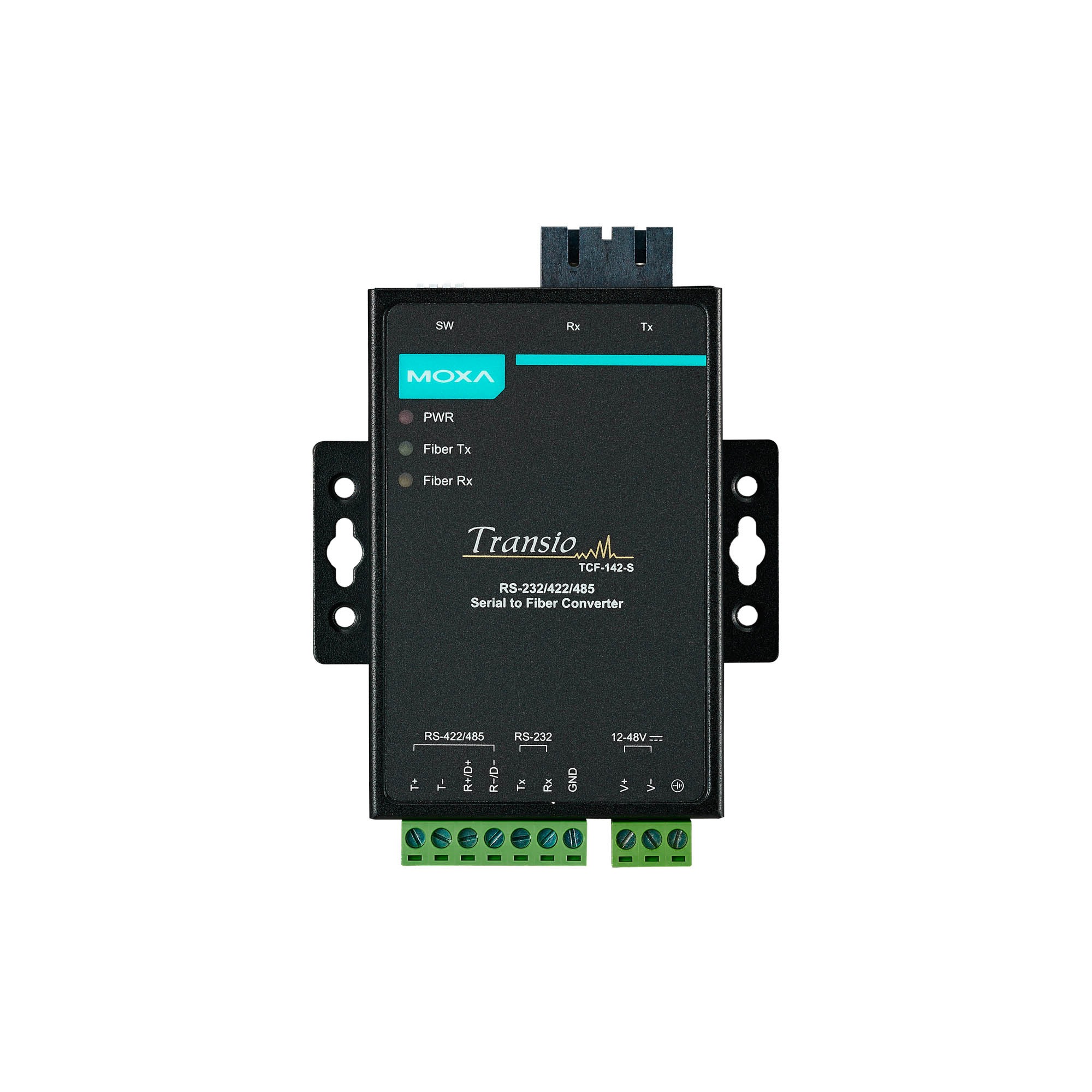

moxa-tcf-142-series-image-2-(1).jpg | Moxa
moxa-tcf-142-series-image-3-(1).jpg | Moxa

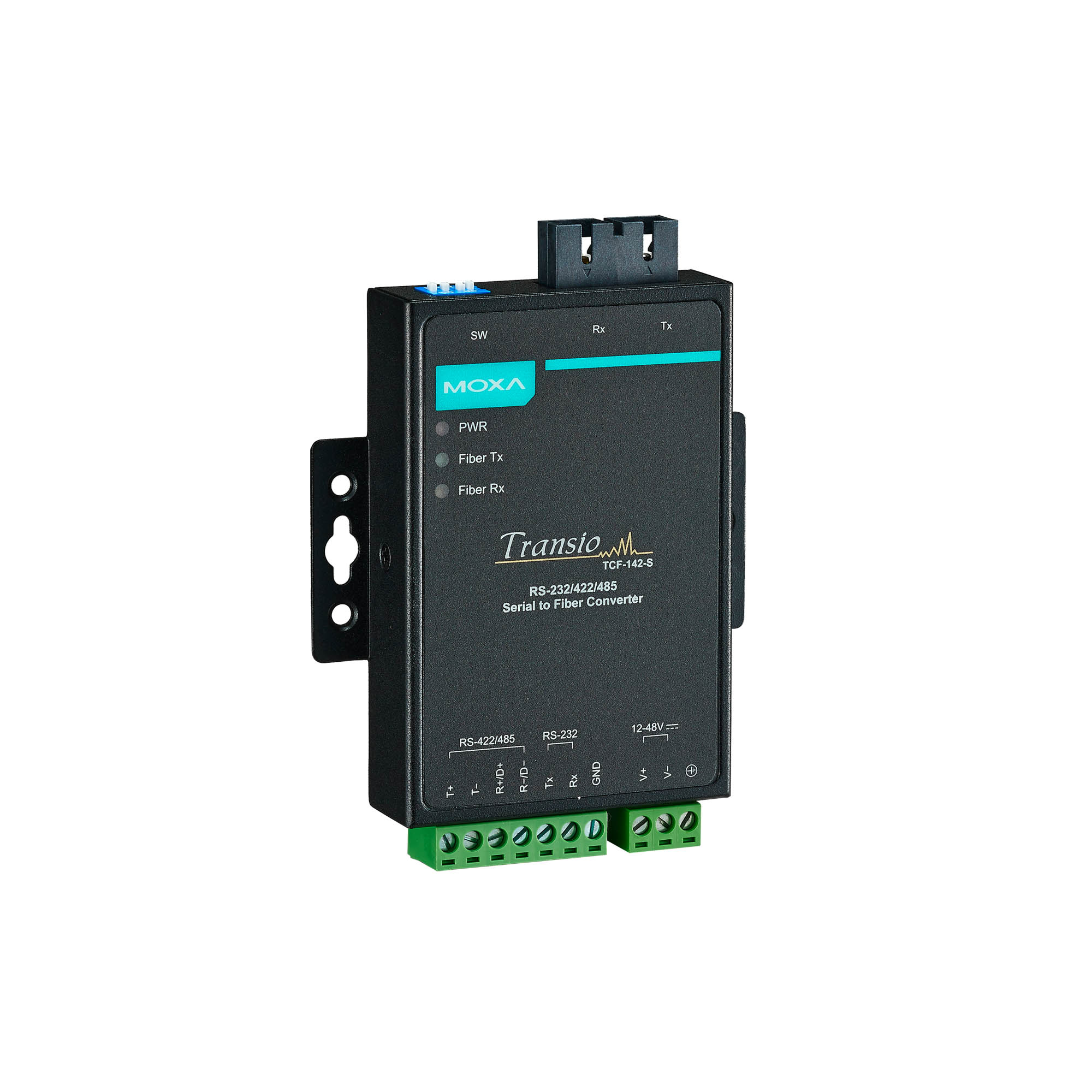

moxa-tcf-142-series-image-4-(1).jpg | Moxa

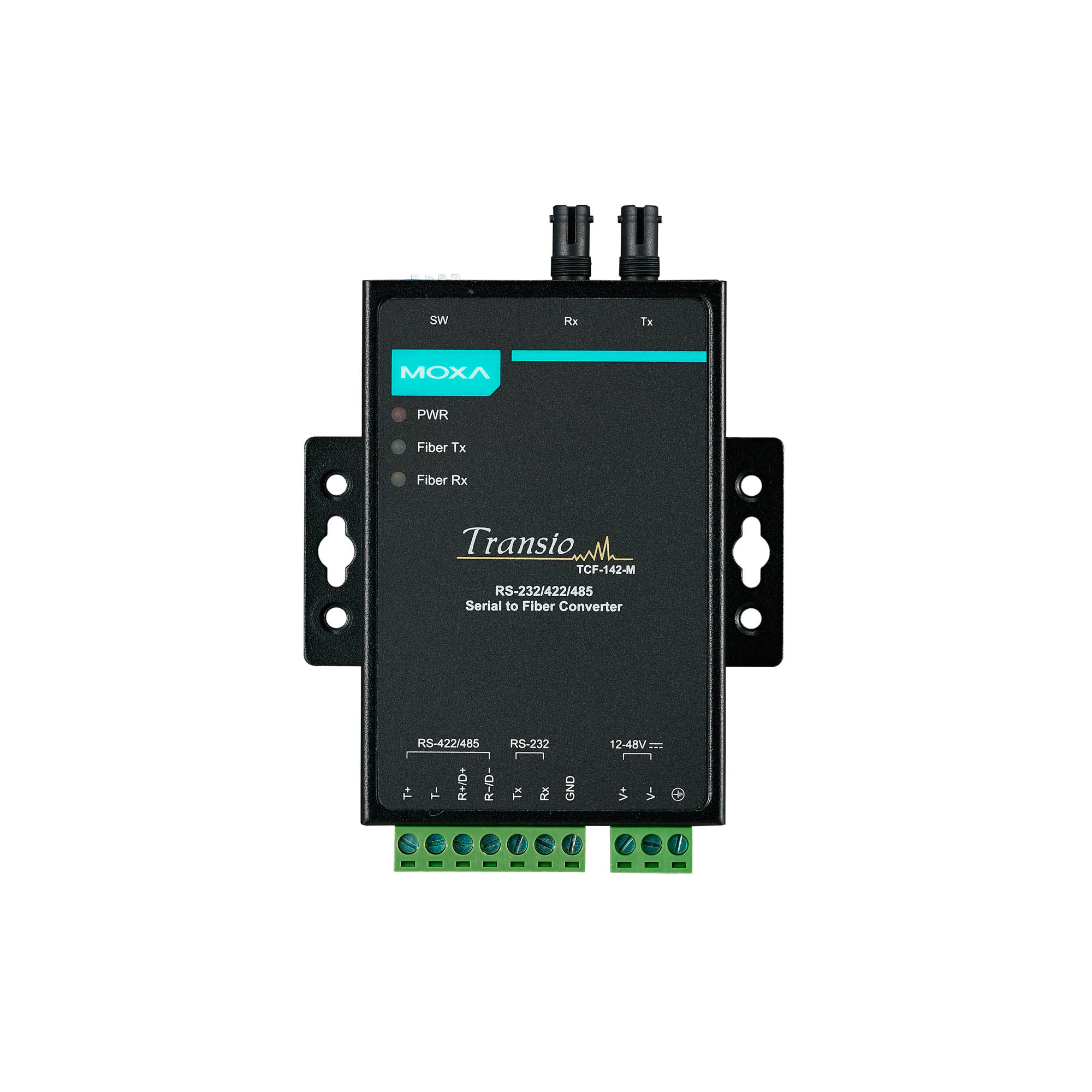

moxa-tcf-142-series-image-5-(1).jpg | Moxa
moxa-tcf-142-series-image-6-(1).jpg | Moxa

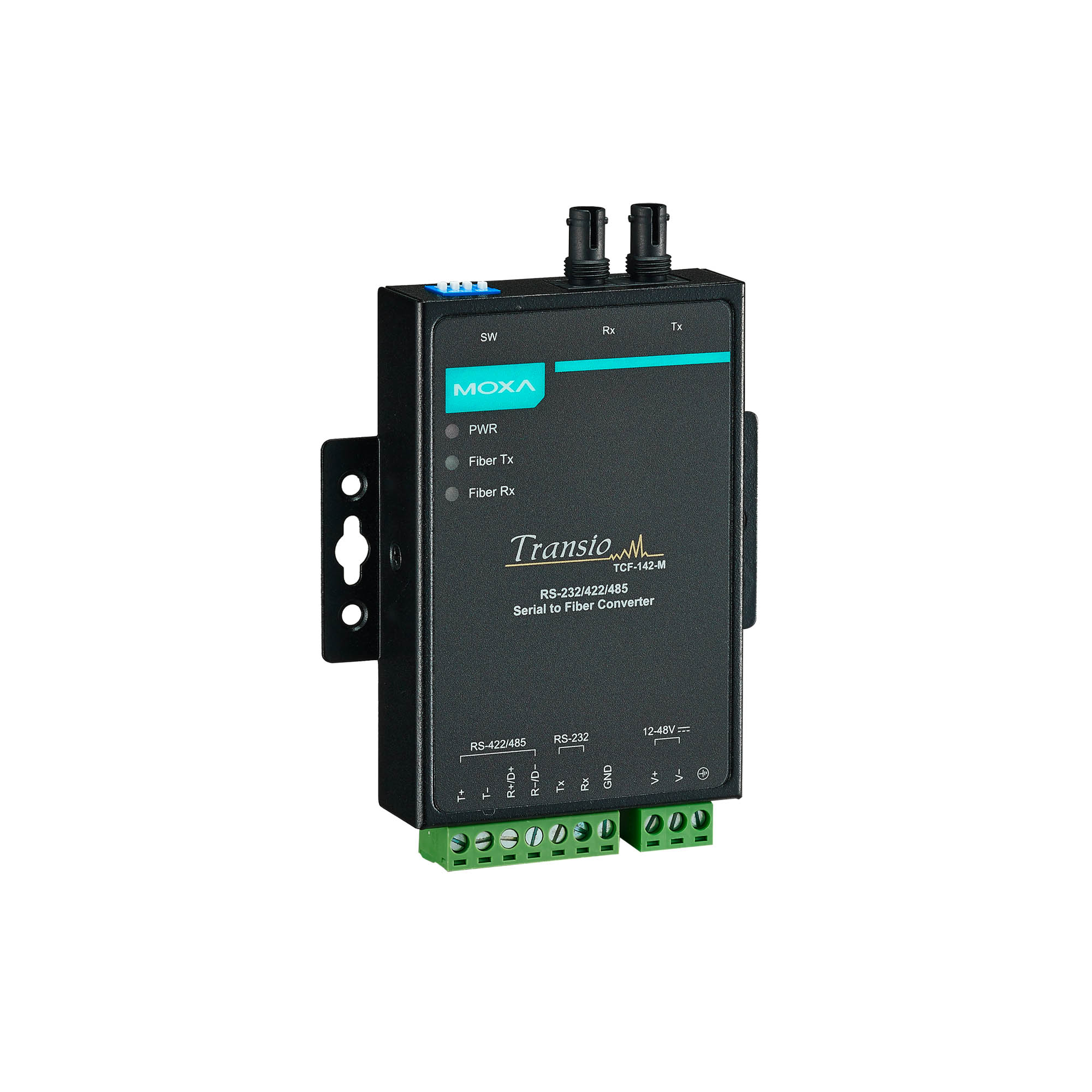

moxa-tcf-142-series-image-7-(1).jpg | Moxa

特色與優點

  • 可選擇「環」與「點對點」傳輸模式
  • 延伸 RS-232/422/485 傳輸： 單模最遠可達 40 公里—TCF-142-S-ST/SC 多模最遠可達 5 公里—TCF-142-M-ST/SC
  • 減少訊號干擾
  • 保護免受電子干擾與化學侵蝕
  • 支援傳輸率 至 921.6 Kbps
  • 提供寬溫版本（-40 至 75°C）environments

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TCF-142 光纖轉換器配備有多重介面電路，可以處理 RS-232 或 RS-422/485 串列介面轉換成多模或單模光纖傳輸。TCF-142 轉換器可將串列傳輸距離延伸最遠可達 5 公里 (TCF-142-M 含多模光纖) 或 40 公里 (TCF-142-S 含單模光纖)。TCF-142 可設定成轉換 RS-232 訊號或 RS-422/485 訊號，非兩者同時。

自動傳輸速率偵測

TCF-142 轉換器可以自動偵測串列傳輸速率，這是一個非常方便的功能。即使裝置的傳輸速率改變，訊號仍將透過轉換器傳輸而且不會遺失任何資料。

環狀通訊

TCF-142 可連接串列裝置至光纖環。接線方式是，請將 TCF-142 的光纖 Tx 埠連接至相鄰轉換器的光纖 Rx 埠。透過設定 TCF-142 DIP 開關，即可啟用「光纖環模式」。當某個節點傳輸訊號時，訊號會在環中移動，直到訊號返回到傳輸單元，傳輸單元隨即中斷訊號。利用 TCF-142，您可設定總周長高達 100 公里的光纖環。

自動資料方向控制 (ADDC®)

Moxa 研發之專利技術 ADDC® 為自動數據流量解決方式，可處理 RS-485 數據流向的控制問題。ADDC® 可自動判別和 RS-485 控制數據傳輸方向，不再需要信號交接的方式。

  • No. of Ports

    2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Flow Control

    ADDC® (automatic data direction control) for RS-485

  • Optical Fiber

  • Optical Fiber

    Low-Speed Fiber Module Multi-Mode Single-Mode
    Fiber Cable Requirements 50/125 µm, 800 MHz G.652
    62.5/125 µm, 500 MHz
    Typical Distance 5 km 40 km
    Wavelength Typical (nm) 850 1310
    TX Range (nm) 840 to 860 1290 to 1330
    RX Range (nm) 800 to 900 1100 to 1650
    Optical Power TX Range (dBm) 0 to -5 0 to -5
    RX Range (dBm) 0 to -20 0 to -25
    Link Budget (dB) 15 20
    Dispersion Penalty (dB) 1 1
    Note: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, ..., 0h) to the serial converter’s serial port.

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • Connector

    7-pin terminal block

  • Latency

    300 ns

  • RS-232

    TxD, RxD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Power Inputs

    1

  • Input Current

    70 to 140 mA @ 12 to 48 VDC

  • Input Voltage

    12 to 48 VDC

  • Overload Current Protection

    Supported

  • Power Connector

    Terminal block

  • Power Consumption

    70 to 140 mA @ 12 to 48 VDC

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Housing

    Metal

  • Dimensions (with ears)

    90 x 100 x 22 mm (3.54 x 3.94 x 0.87 in)

  • Dimensions (without ears)

    67 x 100 x 22 mm (2.64 x 3.94 x 0.87 in)

  • Weight

    320 g (0.71 lb)

  • Installation

    Wall mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    780,480 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 QIG
名稱 類型 語言 版本 發布日期
TCF-142 系列產品資料表
4.0 MB 		產品資料表 中文 v1.3 2021年5月31日 2021年5月31日
QIG for TCF-142 Series
788.7 KB 		QIG 英文 v16.1 2021年5月6日 2021年5月6日
2D CAD for TCF-142-SC TOP
123.4 KB 		2D CAD 英文 2016年5月20日 2016年5月20日

可供選擇的機型 (8)

顯示圖片
比較
moxa-tcf-142-m-sc-image.jpg | MoxaTCF-142-M-SC
比較

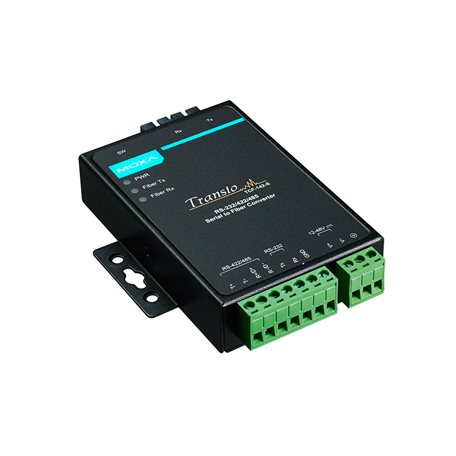

moxa-tcf-142-m-sc-t-image.jpg | MoxaTCF-142-M-SC-T
比較

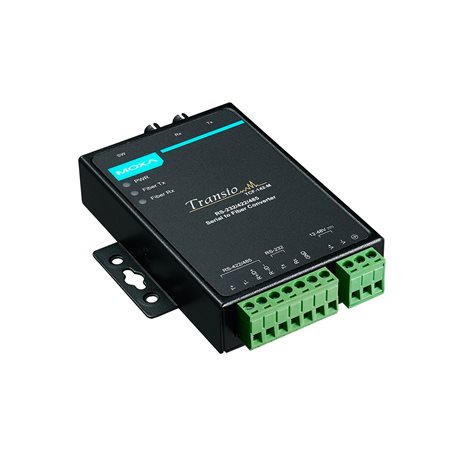

moxa-tcf-142-m-st-image.jpg | MoxaTCF-142-M-ST
比較
moxa-tcf-142-m-st-t-image.jpg | MoxaTCF-142-M-ST-T
Operating Temp.0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
Fiber Module TypeMulti-mode SCMulti-mode SCMulti-mode STMulti-mode ST
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-tcf-142-s-sc-image.jpg | MoxaTCF-142-S-SC
比較
moxa-tcf-142-s-sc-t-image.jpg | MoxaTCF-142-S-SC-T
比較

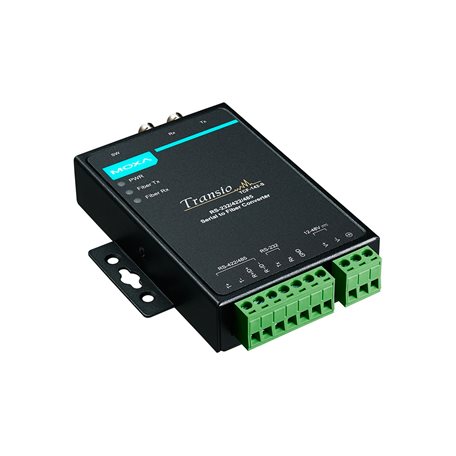

moxa-tcf-142-s-st-image.jpg | MoxaTCF-142-S-ST
比較
moxa-tcf-142-s-st-t-image.jpg | MoxaTCF-142-S-ST-T
Operating Temp.0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
Fiber Module TypeSingle-mode SCSingle-mode SCSingle-mode STSingle-mode ST
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
